Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

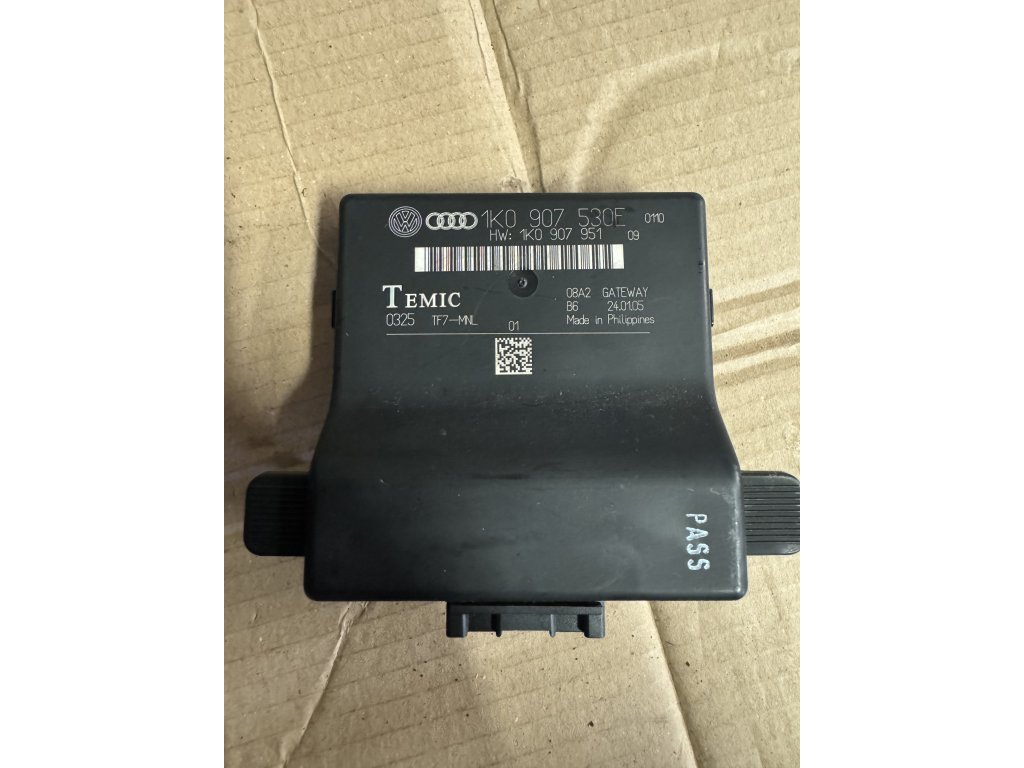

Řídicí jednotka 1K0907530E je Gateway modul (datová brána) zajišťující komunikaci mezi různými sběrnicemi CAN v moderních vozidlech koncernu Volkswagen Group.

Klíčové údaje:

• 🏭 Výrobce: Continental/VDO pro VAG koncern
• ⚙️ Typ systému: CAN-BUS Gateway/Datová brána
• 📅 Období výroby: 2003-2009
• 💡 Technologie: Multi-CAN router s diagnostickým rozhraním

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití - platforma PQ35:

Volkswagen:

• VW Golf V (1K) (2003-2009)
• VW Golf V Plus (2005-2009)
• VW Jetta III (1K) (2005-2010)
• VW Touran I (1T) (2003-2010)
• VW Caddy III (2K) (2004-2010)
• VW Eos (2006-2010)
• VW Passat B6 - některé verze (2005-2010)

Škoda:

• Škoda Octavia II (1Z) (2004-2013)
• Škoda Yeti (5L) (2009-2013)
• Škoda Superb II - rané verze (2008-2010)

SEAT:

• SEAT Leon II (1P) (2005-2012)
• SEAT Altea / Altea XL (2004-2010)
• SEAT Toledo III (2004-2009)

Audi:

• Audi A3 8P (2003-2012)
• Audi TT 8J (2006-2010)
• Audi Q3 - rané verze (2011-2013)

⚡ HLAVNÍ FUNKCE JEDNOTKY

Komunikační funkce:

• 🔹 Propojení CAN sběrnic - Komfort, Motor, Infotainment
• 🔹 Diagnostický přístup - K-line a CAN diagnostika
• 🔹 Správa datového toku - filtrování a směrování zpráv
• 🔹 Wake-up management - probouzení sběrnic
• 🔹 Ochrana sběrnic - firewall mezi systémy

Připojené systémy:

• 🔒 Motorová sběrnice - 500 kbit/s
• 📊 Komfortní sběrnice - 100 kbit/s
• ⚠️ Přístrojová sběrnice - 500 kbit/s
• 💻 Infotainment sběrnice - 100 kbit/s
• 🚗 Diagnostická linka - K-line/CAN

🔄 ALTERNATIVNÍ ŘÍDICÍ JEDNOTKY

✨ Přímé náhrady (100% kompatibilní):

🔧 Částečně kompatibilní (vyžadují úpravu):

🛠️ DIAGNOSTIKA A SERVIS

Diagnostické nástroje:

• ✅ VAG-COM / VCDS - plná podpora, měření Gateway
• ✅ VAS 5051/5052 - dealerská diagnostika
• ✅ ODIS - online diagnostika a programování

Důležité funkce:

• 🎯 Instalační seznam - kontrola připojených modulů
• 🎯 Měření sběrnic - test komunikace
• 🎯 Gateway kódování - aktivace funkcí

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při výměně Gateway jednotky:

• NUTNÉ zachovat stejnou verzi HW/SW
• Provést kompletní kódování
• Zkontrolovat instalační seznam
• Adaptovat všechny moduly
• Aktualizovat software na nejnovější verzi
• Po výměně může být nutná aktivace u dealera

💡 TIPY PRO ÚDRŽBU

1. Diagnostika problémů:

   • ✓ Vždy začněte kontrolou Gateway
   • ✓ Zkontrolujte instalační seznam
   • ✓ Ověřte verzi software

2. Prevence závad:

   • ❌ Neodpojujte baterii za chodu
   • ❌ Vyvarujte se zkratů na sběrnici
   • ❌ Neinstalujte nekompatibilní moduly

3. Údržba:

   • 🔧 Pravidelná aktualizace firmware
   • 🔧 Kontrola klidového odběru
   • 🔧 Čištění konektorů

🔧 ZNÁMÉ PROBLÉMY A ŘEŠENÍ

Problém s klidovým odběrem:

• Příčina: Starý software Gateway
• Řešení: Update na verzi 530F nebo novější
• Poznámka: Problém zejména u verzí 530C/D/E

Výpadky rádia/navigace:

• Příčina: Přetížení CAN sběrnice
• Řešení: Omezení datového toku, update SW

Chyba "No communication":

• Příčina: Poškozený Gateway
• Řešení: Pouze výměna jednotky

📊 VERZE SOFTWARE A HARDWARE

Tento dokument slouží jako technický průvodce. Veškeré opravy a úpravy by měly být prováděny kvalifikovaným technikem.
