Řídicí jednotka ABS 3C0614095P - MK25E pro VW Passat B6, CC, Tiguan

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 3C0614095P je řídicí jednotka ABS/ESP systému MK25E (Enhanced) od firmy Continental/Teves používaná ve vozidlech koncernu VAG na platformě PQ46 od roku 2005. Tato pokročilá jednotka řídí protiblokovací systém ABS, elektronickou stabilizaci ESP, adaptivní podvozek DCC, automatické parkování Park Assist a další prémiové asistenční systémy.

Klíčové údaje:

• 🏭 Výrobce: Continental Teves (ATE)
• ⚙️ Typ jednotky: ABS/ESP MK25E Enhanced
• 📅 Období výroby: 2005-2010
• 💡 Platforma: PQ46 (Passat B6, CC, Tiguan)
• 🔐 Označení: J104 - Řídicí jednotka ABS
• 📍 Umístění: Motorový prostor (hydraulická jednotka)
• 🔧 Generace: MK25E (Enhanced version)
• 🚗 Modely: Passat B6, Passat CC, Tiguan I

✅ HLAVNÍ FUNKCE

Jednotka 3C0614095P řídí: • ABS - 4-kanálový protiblokovací systém
• ESP - elektronický stabilizační program
• ASR - protiprokluzová regulace
• EDS - elektronická uzávěrka diferenciálu
• XDS - rozšířená elektronická uzávěrka (výbava)
• DCC - Dynamic Chassis Control (adaptivní podvozek)
• ACC - Adaptive Cruise Control (adaptivní tempomat)
• Park Assist - automatické parkování
• Trailer Assist - asistent pro couvání s přívěsem

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (9-16V)
• Provozní odběr: 4-50A
• Max. proudový odběr: 80A (plná aktivace)
• Pracovní teplota: -40°C až +125°C
• Hydraulický tlak: až 250 bar
• Krytí: IP6K9K

Hardware specifikace:

• Procesor: 32-bit PowerPC MPC56xx
• Frekvence: 80 MHz
• RAM: 256 KB
• Flash paměť: 2 MB
• EEPROM: 64 KB
• Senzory: 4x rychlost + 6DOF IMU
• Ventily: 12 elektromagnetických + 4 DCC
• Čerpadlo: Vysokotlaké tandemové

Komunikační rozhraní:

• CAN-Bus: 3x High-Speed 500 kbit/s
• FlexRay: Pro DCC a chassis systémy
• Diagnostika: UDS protokol
• Gateway: Přes J533
• Adresa: 03 (ABS) + 14 (DCC)

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

VW Passat B6 (3C) 2005-2010: • 1.4 TSI - 122 HP (CAXA)
• 1.6 FSI - 115 HP (BLF)
• 1.8 TSI - 160 HP (BZB, CDAA)
• 2.0 FSI - 150 HP (BLR, BLY, BVY)
• 2.0 TSI - 200 HP (AXX, BWA, CAWB, CCZA)
• 3.2 FSI V6 - 250 HP (AXZ)
• 3.6 FSI V6 R36 - 300 HP (BWS)
• 1.6 TDI - 105 HP (CAYC)
• 1.9 TDI - 105 HP (BXE, BKC, BLS)
• 2.0 TDI - 110/140/170 HP (CBAB, CBBB, BMR)

VW Passat CC (357) 2008-2012: • 1.8 TSI - 160 HP (CDAA)
• 2.0 TSI - 200/210 HP (CAWB, CCZB)
• 3.6 FSI V6 - 300 HP (BWS)
• 2.0 TDI - 140/170 HP (CBAB, CBBB)

VW Tiguan I (5N) 2007-2016: • 1.4 TSI - 122/150 HP (CAXA, BWK, CAVA)
• 2.0 TSI - 170/200 HP (CAWA, CAWB, CCZA)
• 2.0 TDI - 110/140/170 HP (CBAB, CBBB, CFFD)

Verze jednotky (suffix):

Související jednotky:

⚡ FUNKCE SYSTÉMU

1. ABS - Protiblokovací systém:

• 4-kanálový systém - plná individuální kontrola
• Frekvence modulace - 15-20 Hz
• Reakční doba - < 80 ms
• Minimální rychlost - 2.5 km/h
• Maximální tlak - 250 bar
• Adaptivní algoritmy - učící se systém
• Cornering ABS - optimalizace v zatáčkách
• Terrain detection - automatická detekce povrchu

2. ESP - Elektronická stabilizace:

• 6DOF kontrola - plná kontrola pohybu
• Predictive ESP - prediktivní stabilizace
• Torque vectoring - aktivní rozdělení momentu
• Roll mitigation - prevence převrácení
• Load adaptive - adaptace na zatížení
• Trailer stability - stabilizace s přívěsem
• Sport mode - sportovní kalibrace
• Off mode - možnost částečného vypnutí

3. DCC - Dynamic Chassis Control:

• Adaptive dampers - adaptivní tlumiče
• 3 režimy - Comfort/Normal/Sport
• Individual setting - individuální nastavení
• Real-time adjustment - úprava v reálném čase
• Road scanning - skenování povrchu
• Predictive control - prediktivní řízení
• Integration - s řízením a motorem
• Memory function - paměť nastavení

4. ACC - Adaptive Cruise Control:

• Radar based - radarový systém
• 0-200 km/h - plný rozsah rychlostí
• Stop & Go - zastavení a rozjezd
• Distance control - 4 úrovně odstupu
• Emergency braking - nouzové brzdění
• Cut-in detection - detekce vjetí
• Multi-target tracking - sledování více cílů
• Curve speed adaptation - přizpůsobení v zatáčkách

5. Park Assist - Automatické parkování:

• Parallel parking - podélné parkování
• Perpendicular parking - příčné parkování
• Park out assist - vyjetí z místa
• Ultrasonic sensors - 12 senzorů
• Automatic steering - automatické řízení
• Speed control - kontrola rychlosti
• Multiple maneuvers - vícenásobné manévry
• Space detection - měření místa

6. XDS - Rozšířená elektronická uzávěrka:

• Up to 100 km/h - rozšířený rozsah
• Cornering enhancement - zlepšení v zatáčkách
• Torque distribution - aktivní rozdělení
• Understeer compensation - kompenzace nedotáčivosti
• Sport calibration - sportovní nastavení
• Track mode - okruhový režim
• Temperature management - řízení teploty
• Progressive engagement - progresivní zapojení

7. Dodatečné funkce:

• HHC - Hill Hold Control
• HDC - Hill Descent Control
• Auto Hold - automatické držení
• EPB - Electronic Parking Brake
• TPMS - Tire Pressure Monitoring
• RKA - Tyre Pressure Loss Warning
• ESC Sport - sportovní režim ESP
• Launch Control - kontrola startu (R36)

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

VCDS/ODIS přístup:

VCDS IDENTIFIKACE:

Address 03: ABS Brakes    Labels: 3C0-614-095.clb
Part No SW: 3C0 614 095 P    HW: 3C0 614 095 P
Component: ESP MK25E        0107
Revision: 00H20001
Coding: 0024957
Shop #: WSC 01357 011 00200
VCID: 2F5DA7B3C8D5E1A6

No fault codes found.

Dlouhé kódování (Long Coding):

DLOUHÉ KÓDOVÁNÍ 3C0614095P:

Byte 0 - Základní funkce:
Bit 0 = ABS installed
Bit 1 = ESP installed
Bit 2 = ASR installed
Bit 3 = EDS installed
Bit 4 = XDS available
Bit 5 = MSR active
Bit 6 = HBA active
Bit 7 = Reserved

Byte 1 - Rozšířené funkce:
Bit 0 = Hill Hold Control
Bit 1 = Hill Descent Control
Bit 2 = Auto Hold
Bit 3 = EPB installed
Bit 4 = DCC installed
Bit 5 = ACC installed
Bit 6 = Park Assist
Bit 7 = Trailer Assist

Byte 2 - Pohon:
00 = FWD
01 = AWD (4Motion)
02 = Reserved

Byte 3 - Motor:
00 = 4-cylinder gasoline
01 = 4-cylinder diesel
02 = V6 gasoline
03 = V6 diesel
04 = 5-cylinder

Byte 4 - Převodovka:
00 = Manual 5-speed
01 = Manual 6-speed
02 = Automatic
03 = DSG 6-speed
04 = DSG 7-speed

Byte 5 - Brzdy:
00 = Standard (288/312mm)
01 = Sport (312/330mm)
02 = Performance (345mm)
03 = R36 (345/310mm)

Byte 6 - Region:
00 = Europe/ROW
01 = NAR
02 = China
03 = Japan

Byte 7-15 - Speciální funkce a kalibrace

Příklad: 1F-D5-01-02-03-01-00-00...
= Všechny funkce, AWD, V6 benzín, DSG, Sport brzdy

Adaptace a kalibrace:

KALIBRACE 3C0614095P:

1. Login pro pokročilé funkce:
   [11 - Login]
   Code: 20103

2. Steering Angle Sensor G85:
   [04 - Basic Settings]
   Group 060
   - Kola rovně
   - Motor běží
   - [Go!]
   - Otočit L/P doraz
   - Vrátit střed

3. ESP senzory (G200/G202/G251):
   Group 001
   - Vozidlo v klidu
   - Rovina
   - [Go!]

4. DCC kalibrace (pokud má):
   [14 - Suspension]
   [04 - Basic Settings]
   Group 001
   - Automatická kalibrace

5. ACC kalibrace (pokud má):
   [13 - ACC]
   [04 - Basic Settings]
   Group 001
   - Kalibrace radaru

6. Park Assist kalibrace:
   [10 - Park Assist]
   [04 - Basic Settings]
   - Kalibrace senzorů

7. Bleeding:
   [03 - ABS]
   [04 - Basic Settings]
   Group 007
   - VCDS odvzdušnění

⚠️ ČASTÉ ZÁVADY

Typické problémy:

Diagnostické kódy (DTC):

ČASTÉ KÓDY 3C0614095P:

00283-00290 - ABS Wheel Speed Sensors
        → Senzory rychlosti kol

00493 - ESP Hydraulic Pump (V156)
        → Hydraulické čerpadlo ESP

00778 - Steering Angle Sensor (G85)
        005 - No or Incorrect Basic Setting
        → Nutná kalibrace úhlu řízení!

01044 - Control Module Incorrectly Coded
        → Špatné kódování jednotky

01130 - ABS Operation
        → Problém s ABS operací

01276 - ABS Hydraulic Pump (V64)
        → Hydraulické čerpadlo ABS

01314 - Engine Control Module
        004 - No Signal/Communication
        → Komunikace s motorem

01423 - Lateral Acceleration Sensor (G200)
        → Boční G-senzor

01435 - Brake Pressure Sensor 1 (G201)
        → Tlakový senzor - častá závada!

01486 - System Function Test
        → Test systému

01542 - Yaw Rate Sensor (G202)
        → Senzor stáčení

01772 - Signal Wire to EPB
        → Elektronická ruční brzda

02536 - Supply Voltage Too Low
        → Nízké napětí

03135 - Brake Booster Pressure Sensor
        → Tlakový senzor posilovače

16352 - Control Module Defective
        → Vadná řídicí jednotka

U0121 - Lost Communication With ABS
        → Ztráta komunikace

U0126 - Lost Communication With Steering
        → Ztráta komunikace s řízením

U0415 - Invalid Data From ABS
        → Neplatná data

💡 POSTUPY

Výměna ABS jednotky:

VÝMĚNA 3C0614095P:

PŘÍPRAVA:
1. Backup kompletní:
   - Auto-Scan celého vozu
   - Long Coding (všech 16 bytů)
   - Adaptation channels
   - PR kódy (nálepka servisní knížka)

2. Nářadí:
   - VCDS/ODIS
   - Klíče 10-13mm
   - Torx T25, T30
   - DOT 4 (1.5L)
   - Tlakové odvzdušnění

DEMONTÁŽ:
1. Baterie odpojit (-)
2. Čekat 10 minut
3. Demontovat:
   - Kryt motoru
   - Část airboxu
   - Battery (V6)
4. Označit hadice:
   - 6x brzdové
   - Konektor 60-pin
5. Uvolnit držák
6. Vyjmout jednotku

MONTÁŽ:
1. Nová jednotka:
   - Správné Part No!
   - HW verze musí souhlasit
2. Instalace:
   - Držák 8 Nm
   - Hadice 15 Nm
3. Konektor zajistit

ODVZDUŠNĚNÍ:
1. Tlakové 2 bar
2. VCDS:
   [03 - ABS]
   [04 - Basic Settings]
   Group 007

PROGRAMOVÁNÍ:
1. [03 - ABS]
2. [07 - Coding]
   Původní kód
3. [16 - Long Coding]
   Všech 16 bytů
4. [04 - Basic Settings]
   - Group 060 (řízení)
   - Group 001 (G-senzory)
   - Group 003 (tlak)
5. DCC kalibrace (pokud má)
6. ACC kalibrace (pokud má)
7. Test jízda 30 km
8. Clear all DTCs

Aktivace funkcí:

AKTIVACE FUNKCÍ:

Hill Hold Control:
1. [03 - ABS]
2. [16 - Long Coding]
3. Byte 1, Bit 0 = 1
4. [04 - Basic Settings]
   Group 095

XDS (elektronická uzávěrka):
1. Byte 0, Bit 4 = 1
2. Test na bezpečném místě

ESC Sport:
1. Byte 8, Bit 3 = 1
2. Tlačítko ESP funguje jinak

Auto Hold (jen DSG):
1. Byte 1, Bit 2 = 1
2. Nutné tlačítko

📊 MĚŘICÍ BLOKY VCDS

Důležité MVB pro 3C0614095P:

MVB 001: Rychlosti kol
1: FL (km/h)
2: FR (km/h)
3: RL (km/h)
4: RR (km/h)

MVB 003: Spínače
1: Brzdový pedál
2: Brzdová světla
3: ESP tlačítko
4: DCC tlačítko

MVB 004: Úhel řízení
1: Úhel (°)
2: Rychlost (°/s)
3: Status
4: ---

MVB 005: Boční dynamika
1: Yaw rate (°/s)
2: Lateral G (m/s²)
3: Status
4: ---

MVB 006: Podélná dynamika
1: Longitudinal G (m/s²)
2: Brake pressure (bar)
3: ---
4: ---

MVB 020: Napětí
1: Terminal 30 (V)
2: Terminal 15 (V)
3: ECU temp (°C)
4: ---

MVB 094: ESP status
1: ESP mode
2: ASR status
3: EDS status
4: XDS status

MVB 095: Hill Hold
1: HHC status
2: Gradient (%)
3: Active
4: ---

MVB 125: CAN komunikace
1: Engine
2: Gearbox
3: Steering
4: Gateway

MVB 201: Tlakový senzor
1: Pressure (bar)
2: Voltage (V)
3: Status
4: ---

📈 CENY A DOSTUPNOST (2024)

Ceny jednotky:

Servisní náklady:

🔍 IDENTIFIKACE

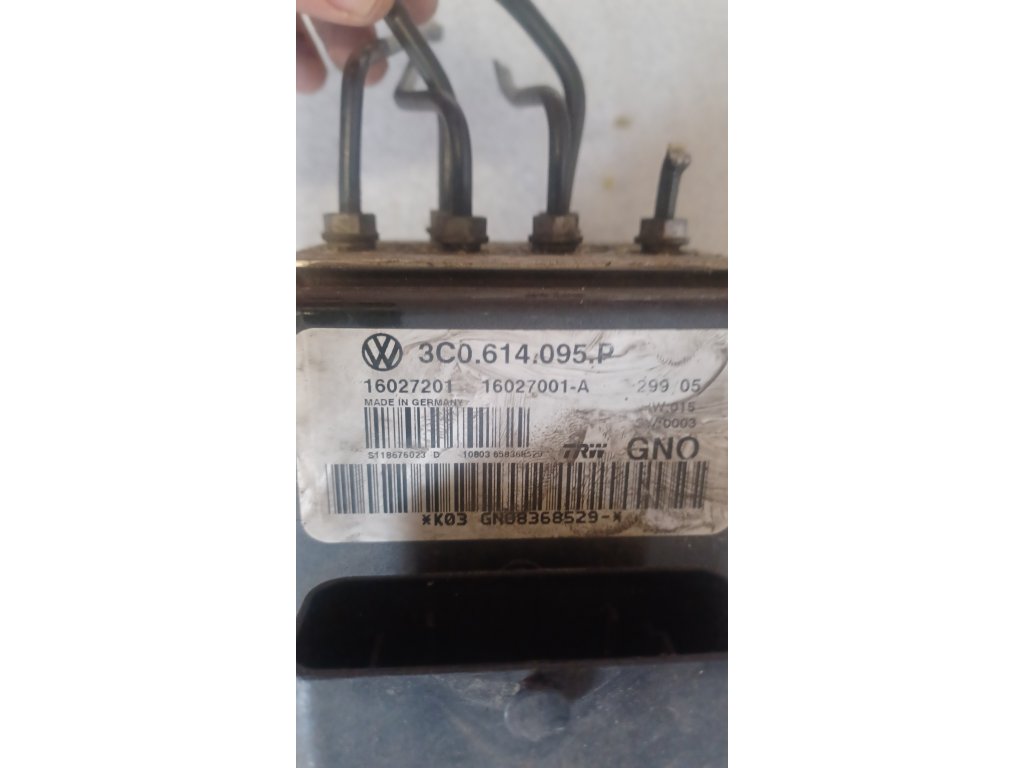

Jak poznat 3C0614095P:

Fyzická identifikace: • Štítek: 3C0614095P
• Výrobce: Continental Teves
• Označení: ESP MK25E nebo MK25E1
• Umístění: Motorový prostor vlevo
• Barva: Stříbrná nebo černá
• Velikost: 230x180x180mm
• Hmotnost: cca 7.5 kg
• Konektor: 60-pin černý

Software identifikace: • Address: 03 - ABS Brakes
• Component: "ESP MK25E"
• Platform: PQ46
• Podporuje: Long Coding

🛡️ VÝHODY A NEVÝHODY

Výhody:

• ✅ Pokročilé funkce - DCC, ACC, Park Assist
• ✅ Vysoký výkon - 250 bar tlak
• ✅ Integrace - FlexRay síť
• ✅ Spolehlivost - kvalitní konstrukce
• ✅ Rozšiřitelnost - aktivace funkcí

Nevýhody:

• ❌ Cena - drahá jednotka
• ❌ Složitost - náročná diagnostika
• ❌ DCC problémy - drahé tlumiče
• ❌ G201 senzor - častá závada
• ❌ Programování - složité

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

ABS jednotka 3C0614095P MK25E je špičkový systém pro prémiové vozy VAG PQ46. Nabízí pokročilé funkce včetně DCC a ACC. Vyžaduje odborný servis a je nákladnější na údržbu.

Doporučení:

• ✅ Pro: Passat B6, CC, Tiguan s plnou výbavou
• ✅ Funkce: Kompletní ESP + DCC + ACC možné
• ✅ Spolehlivost: Dobrá při údržbě
• 🔧 Servis: Náročný
• 💰 Hodnota: Pro prémiové vozy

Hodnocení:

⭐⭐⭐⭐ 8/10 • Funkčnost: 10/10
• Spolehlivost: 7/10
• Cena: 6/10
• Dostupnost: 8/10
• Složitost: 6/10

📝 DŮLEŽITÉ POZNÁMKY

Před nákupem:

• Ověřit přesné Part Number
• Kontrola HW verze
• Test čerpadla (hluk)
• Stav konektoru
• Kompatibilita s výbavou

Časté problémy PQ46:

• DCC tlumiče - drahá výměna
• G201 senzor - interní závada
• ACC radar - znečištění/seřízení
• Software - nutné aktualizace
• FlexRay síť - citlivá na poruchy

Tipy pro údržbu:

• DOT 4 každé 2 roky
• Kalibrace po geometrii
• Čištění ACC radaru
• Kontrola DCC tlumičů
• Pravidelná diagnostika
