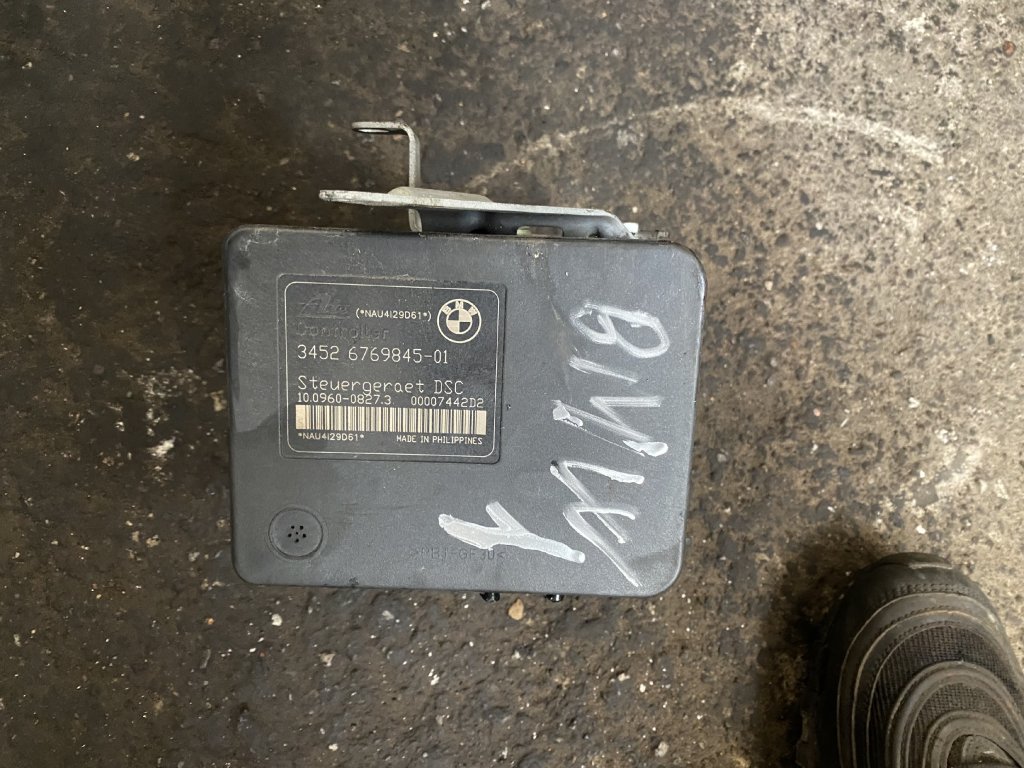

ABS BMW 1 3452 6769845-01 34526769845-01
Kód: 101873
Detailní popis produktu
📋 ZÁKLADNÍ INFORMACE
Jednotka 34526769845 je řídící jednotka ABS/DSC používaná ve vozidlech BMW řady 1. Řídí protiblokovací systém brzd, kontrolu stability vozidla a další bezpečnostní funkce pro optimální brzdění a stabilitu.
Klíčové údaje: 🏭 Výrobce: Continental/Bosch pro BMW
⚙️ Typ: ABS/DSC Control Unit
📅 Období: Cca 2004-2013
🔐 Označení: DSC - Dynamic Stability Control
📍 Umístění: V motorovém prostoru, levá strana
🔧 TECHNICKÉ PARAMETRY
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 12V DC (9-16V) |
| Klidový odběr | < 200 mA |
| Komunikace | CAN-BUS, K-CAN |
| Rychlost CAN | 500 kbit/s |
| Protokol | UDS, BMW protokol |
| Počet pinů | 25 pinů |
| Flash paměť | 2-4 MB |
🚗 KOMPATIBILNÍ VOZIDLA
BMW řada 1:
- E81 (3-dveřové, 2007-2012)
- E82 (Coupé, 2008-2013)
- E87 (5-dveřové, 2004-2011)
- E88 (Cabrio, 2008-2013)
Motory:
- 116i, 118i, 120i, 125i, 130i
- 116d, 118d, 120d, 123d
⚡ HLAVNÍ FUNKCE
- ABS - protiblokovací systém brzd
- DSC - dynamická kontrola stability
- DTC - dynamická kontrola trakce
- CBC - automatické brzdění v zatáčkách
- EBV - elektronické rozdělení brzdné síly
- Hill Hold - asistent rozjezdu do kopce
🛠️ DIAGNOSTIKA A KÓDOVÁNÍ
Diagnostická adresa: ABS/DSC modul
BMW kódování:
Hexadecimální kódování
Specifické pro každé vozidlo
Závislé na VIN a výbavě
Základní testy:
- Test čerpadla - hydraulický systém
- Test ventilů - modulace tlaku
- Kalibrace senzorů - úhel natočení volantu
- Test DSC - funkčnost stability
⚠️ ČASTÉ ZÁVADY
| Problém | Řešení |
|---|---|
| ABS lampa svítí | Diagnostika, čištění senzorů |
| DSC nefunguje | Kalibrace, výměna senzorů |
| Hlučné čerpadlo | Odvzdušnění, výměna jednotky |
| Chyba komunikace | Kontrola CAN sběrnice |
| Tvrdé brzdy | Kontrola hydrauliky, ventilů |
💡 VÝMĚNA JEDNOTKY
Postup:
- Diagnostika BMW ISTA/INPA
- Odpojit baterii, vypustit brzdovou kapalinu
- Demontáž ABS jednotky
- Instalace nové jednotky
- Odvzdušnění brzdového systému
- Kódování a kalibrace (BMW software)
- Test jízda a funkční kontrola
📌 DŮLEŽITÉ UPOZORNĚNÍ
⚡ NIKDY neodpojovat při běžícím motoru
🔧 Po výměně nutné kódování BMW softwarem
🔋 Baterie min. 12.5V při programování
🛞 Kontrola všech senzorů ABS
🚗 Odvzdušnění celého brzdového systému
⚙️ Kalibrace senzoru úhlu natočení volantu
🔍 IDENTIFIKACE
Struktura čísla dílu:
34 52 6769845
│ │ │
│ │ └────── Specifický díl
│ └────────── Skupina (brzdy)
└────────────── BMW systém označení
Varianty:
- 34526769845 (základní verze)
- 34526769846 (s dodatečnými funkcemi)
- Rozdíly v SW verzi a podporovaných funkcích
Senzory a komponenty:
- 4x senzor otáček kol
- Senzor úhlu natočení volantu
- Senzor příčného/podélného zrychlení
- Hydraulická jednotka s čerpadlem
Specifické funkce BMW:
- xDrive integrace (AWD verze)
- Brake fade compensation
- Maximum brake support
- Dry braking function
