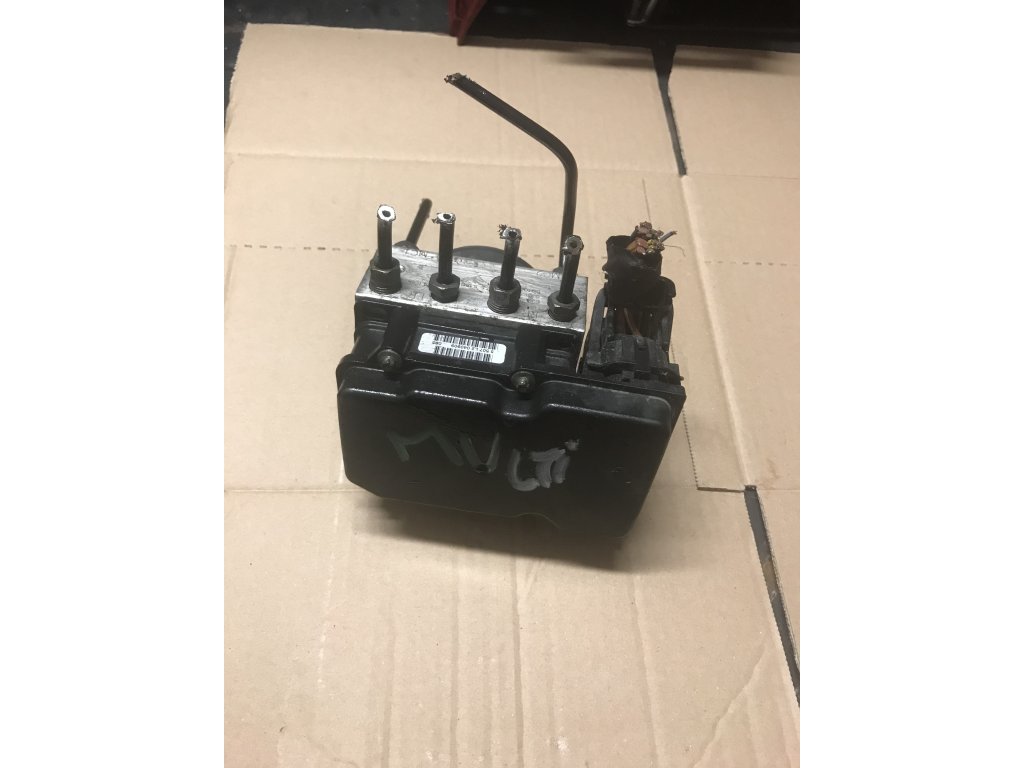

ABS jednotka 0265231997 - Bosch ESP 8.0 pro VW/Audi/Škoda/Seat

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 0265231997 je hydraulická ABS/ESP jednotka Bosch ESP 8.0 používaná ve vozidlech VW Golf V (2003-2008), Touran (2003-2010), Passat B6 (2005-2010), Audi A3 8P (2003-2012), Škoda Octavia II (2004-2013), Seat Leon II (2005-2012) a dalších modelech na platformě PQ35. Tato pokročilá jednotka obsahuje integrovanou řídicí jednotku ESP, hydraulický blok, tlakové senzory a motor čerpadla v jednom kompaktním celku.

Klíčové údaje:

• 🏭 Výrobce: Robert Bosch GmbH
• ⚙️ Typ jednotky: ESP 8.0 Integrated
• 📅 Období výroby: 2003-2013
• 💡 Platforma: PQ35 (A5)
• 🔐 Označení: J104 - Řídicí jednotka ABS/ESP
• 📍 Umístění: Motorový prostor (levá strana)
• 🔧 Komunikace: CAN-Bus HS
• 🚗 Modely: Golf V, Octavia II, Leon II, A3 8P

✅ HLAVNÍ FUNKCE

Jednotka 0265231997 řídí: • ABS - 4-kanálový protiblokovací systém
• ESP - elektronický stabilizační program
• ASR - protiprokluzová regulace
• EBD - elektronické rozdělení brzdné síly
• EDS - elektronická uzávěrka diferenciálu
• MSR - regulace brzdného momentu motoru
• HBA - hydraulický brzdový asistent
• HHC - asistent rozjezdu do kopce (vybrané modely)

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (9-16V)
• Klidový odběr: < 50 mA
• Provozní odběr: 5-40A
• Max. proudový odběr: 50A
• Pracovní teplota: -40°C až +125°C
• Komunikace: CAN 500 kbit/s
• Protokol: UDS/KWP 2000
• ECU integrovaná: Ano

Hardware specifikace:

• Procesor: 32-bit Infineon TriCore
• Frekvence: 80 MHz
• RAM: 256 KB
• Flash paměť: 2 MB
• EEPROM: 32 KB
• Senzory: 4x rychlost kol + G-sensor + yaw
• Ventily: 12 elektromagnetických
• Čerpadlo: 6-pístové vysokotlaké

Hydraulická jednotka:

• Typ: Bosch ESP 8.0
• Počet kanálů: 4 individuální
• Ventily: 3 na kolo
• Pracovní tlak: až 200 bar
• Motor čerpadla: DC 12V, 150W
• Hmotnost: 2.8 kg
• Brzdová kapalina: DOT 4
• Objem: cca 100 ml

Odpovídající OEM čísla:

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

VW Golf V (1K) (2003-2008): • 1.4 16V - 80 HP (BCA)
• 1.4 TSI - 122/140/170 HP (BMY, CAXA, CAVD)
• 1.6 FSI - 115 HP (BLF, BAG)
• 2.0 FSI - 150 HP (AXW, BLR, BLX, BLY)
• 2.0 TFSI GTI - 200/230 HP (AXX, BWA, BYD, CDLA)
• 1.9 TDI - 90/105 HP (BRU, BXF, BXE)
• 2.0 TDI - 140/170 HP (BMM, BMN, AZV)

Audi A3 8P (2003-2012): • 1.6 - 102/115 HP (BGU, BSE, BSF)
• 1.8 TFSI - 160 HP (BYT, BZB, CDAA)
• 2.0 TFSI - 200 HP (AXX, BWA, BPY, CAWB)
• 2.0 TFSI Quattro - 200/265 HP (BUL, CDLA)
• 1.9 TDI - 105 HP (BKC, BLS, BXE)
• 2.0 TDI - 140/170 HP (BMM, BMN, CBBB)

Škoda Octavia II (1Z) (2004-2013): • 1.4 - 80 HP (BCA)
• 1.4 TSI - 122 HP (CAXA)
• 1.6 - 102/115 HP (BGU, BSE, BSF)
• 1.8 TSI - 160 HP (BYT, BZB, CDAA)
• 2.0 FSI - 150 HP (BLR, BLX, BLY)
• RS 2.0 TFSI - 200 HP (BWA, CCZA)
• 1.9 TDI - 105 HP (BJB, BKC, BLS, BXE)
• 2.0 TDI - 140/170 HP (BMM, AZV, BMN)
• RS 2.0 TDI - 170 HP (BMN)

Seat Leon II (1P) (2005-2012): • 1.4 16V - 86 HP (BCA)
• 1.4 TSI - 125 HP (CAXC)
• 1.6 - 102 HP (BGU, BSE, BSF)
• 1.8 TSI - 160 HP (BYT, BZB, CDAA)
• 2.0 FSI - 150 HP (BLR, BLX, BLY, BVY)
• FR 2.0 TFSI - 200 HP (BWA, CAWB)
• Cupra 2.0 TFSI - 240 HP (BWJ)
• 1.9 TDI - 90/105 HP (BKC, BLS, BXE)
• 2.0 TDI - 140/170 HP (BMM, BMN, AZV)

VW Touran I (1T) (2003-2010): • 1.4 TSI - 140/170 HP (BMY, CAVB)
• 1.6 FSI - 115 HP (BLF, BAG)
• 2.0 FSI - 150 HP (AXW, BLR)
• 1.9 TDI - 90/105 HP (BKC, BLS, BXE, BRU)
• 2.0 TDI - 140/170 HP (BMM, AZV, BMN, BKD)

VW Passat B6 (3C) (2005-2010): • 1.4 TSI - 122 HP (CAXA)
• 1.6 FSI - 115 HP (BLF)
• 1.8 TSI - 160 HP (BZB, CDAA)
• 2.0 FSI - 150 HP (BLR, BLX, BLY, BVY)
• 2.0 TFSI - 200 HP (AXX, BWA, CAWB, CCZA)
• 2.0 TDI - 140/170 HP (BMM, BMN, CBAB, CBBB)

Verze jednotky Bosch:

⚡ FUNKCE SYSTÉMU

1. ESP - Electronic Stability Program:

• Yaw rate sensor - snímač stáčení
• Lateral acceleration - boční zrychlení
• Steering angle - úhel volantu
• Individual wheel braking - selektivní brzdění
• Engine intervention - redukce výkonu
• Understeer/Oversteer control - korekce smyku

2. ABS - Antilock Braking System:

• 4-kanálové - individuální řízení
• Frekvence - až 15 Hz
• Aktivní senzory - Hall effect
• Rozlišení - 48 zubů
• Min. rychlost - 3 km/h
• Diagonal split - diagonální okruhy

3. ASR - Anti Slip Regulation:

• Traction control - kontrola trakce
• Brake intervention - brzdění protáčejícího kola
• Engine torque reduction - omezení momentu
• Differential lock effect - efekt uzávěrky

4. HHC - Hill Hold Control:

• Automatic hold - 2 sekundy
• Gradient detection - detekce sklonu
• Pressure maintain - udržení tlaku
• Smooth release - plynulé uvolnění

5. Diagnostické funkce:

• Self-test - při startu
• Continuous monitoring - průběžné sledování
• DTC storage - ukládání závad
• Freeze frame - data při závadě
• Component test - test komponent

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

VCDS/VAG-COM přístup:

VCDS IDENTIFIKACE:

Address 03: ABS Brakes
Part No: 1K0 614 517 H
Component: ESP 8.0 BOSCH G 0104
Coding: 0021613
Shop #: WSC 01234
VCID: 1234567890ABCDEF

No fault codes found.

Kódování jednotky:

KÓDOVÁNÍ BOSCH ESP 8.0:

Příklad: 0021613

Byte 0: Základní konfigurace
Byte 1: Varianta vozidla
Byte 2: Výbava

Dekódování:
Bit 0: Motor (Benzín/Diesel)
Bit 1: Převodovka (Manuál/DSG)
Bit 2: ABS/ESP
Bit 3: Pohon (FWD/AWD)
Bit 4: Brzdy (Standard/Performance)
Bit 5: HHC (Ne/Ano)

Změna kódování:
[03 - ABS Brakes]
[07 - Coding]
[Long Coding Helper]
Upravit bity
[Do It!]

Adaptace a kalibrace:

ADAPTACE ESP:

Steering Angle Sensor:
[03 - ABS]
[04 - Basic Settings]
Group 001
- Volant rovně
- Start/Stop
- "OK" zobrazeno

Lateral Acceleration:
Group 002
- Vozidlo v klidu
- Rovná plocha
- Automatická kalibrace

Pressure Sensors:
Group 003
- Motor běží
- Brzdy neuvolněné
- Kalibrace OK

Longitudinal G:
Group 004
- Test jízda
- Různé rychlosti
- Auto-adaptace

Měřicí bloky (MVB):

DŮLEŽITÉ MĚŘICÍ BLOKY:

Group 001: Rychlosti kol
Field 1: FL (km/h)
Field 2: FR (km/h)
Field 3: RL (km/h)
Field 4: RR (km/h)

Group 002: Brzdový tlak
Field 1: Hlavní tlak (bar)
Field 2: Tlak FL (bar)
Field 3: Tlak FR (bar)
Field 4: Status

Group 003: ESP senzory
Field 1: Steering angle (°)
Field 2: Yaw rate (°/s)
Field 3: Lateral G (m/s²)
Field 4: Status

Group 004: Tlačítka/spínače
Field 1: Brake light switch
Field 2: ESP button
Field 3: Brake pedal
Field 4: Status

Group 005: Komunikace
Field 1: Engine CAN
Field 2: Comfort CAN
Field 3: Gateway
Field 4: Status

⚠️ ČASTÉ ZÁVADY

Typické problémy:

Diagnostické kódy (DTC):

ČASTÉ KÓDY 0265231997:

00283 - ABS Wheel Speed Sensor Front Left (G47)
→ Senzor nebo ložisko

00778 - Steering Angle Sensor (G85)
→ Kalibrace nebo výměna - velmi časté!

01130 - ABS Operation: Implausible Signal
→ Mechanická závada hydrauliky

01276 - ABS Hydraulic Pump (V64)
→ Motor čerpadla

01279 - Valve for ABS Front Right (N101)
→ Ventil pravý přední

01423 - Lateral Acceleration Sensor (G200)
→ ESP senzor

01435 - Brake Pressure Sensor 1 (G201)
→ Tlakový senzor

01486 - System Function Test Activated
→ Test režim aktivní

16352 - Control Module Defective
→ Vadná řídicí jednotka

01044 - Control Module Incorrectly Coded
→ Špatné kódování

💡 POSTUPY

Výměna ABS jednotky:

VÝMĚNA 0265231997:

PŘÍPRAVA:
1. Nářadí:
   - Klíče 10,11,13mm
   - VCDS
   - DOT 4 (1L)
   - Odvzdušňovací sada

2. Díly:
   - ABS jednotka
   - Těsnění/podložky
   - Brzdová kapalina

DEMONTÁŽ:
1. Baterie odpojit (-)
2. Kryt motoru sundat
3. ECU konektor:
   - Páčka nahoru
   - Konektor ven
4. Označit hadice:
   - FL, FR, RL, RR
   - MC1, MC2
5. Vypustit DOT 4
6. Hadice odpojit:
   - 6x matice 11mm
7. Držák:
   - 2x šroub T30
   - Jednotka ven

MONTÁŽ:
1. Nová jednotka
2. Hadice dle značení
3. Utažení:
   - Hadice 15 Nm
   - Držák 20 Nm
4. Konektor připojit
5. DOT 4 doplnit

ODVZDUŠNĚNÍ:
1. Klasické:
   RR→RL→FR→FL
   2-3x opakovat

2. VCDS pressure bleed:
   [03 - ABS]
   [04 - Basic Settings]
   Group 001
   Activate pump

KÓDOVÁNÍ:
1. VCDS
2. [03 - ABS]
3. [07 - Coding]
4. Long coding
5. Správné nastavení
6. [Do It!]

KALIBRACE:
1. Steering angle
2. ESP sensors
3. Test drive

Kalibrace úhlu volantu:

KALIBRACE G85:

Podmínky:
- Motor běží
- Vozidlo stojí
- Kola rovně

VCDS postup:
1. [03 - ABS]
2. [04 - Basic Settings]
3. Group 001
4. Otočit volant:
   - Doleva doraz
   - Doprava doraz
   - Vycentrovat
5. [ON/OFF/Next]
6. Čekat "OK"
7. Test jízda

Alternativa:
1. [16 - Steering]
2. [04 - Basic Settings]
3. Group 001
4. Stejný postup

📊 TESTOVÁNÍ

Test ESP systému:

TEST PROCEDURA:

Statický test:
1. Zapalování ON
2. ESP kontrolka:
   - Rozsvítí 2 sec
   - Zhasne = OK
3. ESP OFF tlačítko:
   - Stisknout
   - Kontrolka svítí
   - Znovu = zhasne

Jízdní test (bezpečně!):
1. Prázdné parkoviště
2. Mokrý/kluzký povrch
3. Ostrá zatáčka 30 km/h
4. ESP musí:
   - Zasáhnout
   - Kontrolka bliká
   - Stabilizovat vůz

VCDS test:
1. Measuring blocks
2. Groups 001-005
3. Všechny hodnoty OK
4. Žádné implausible

📈 CENY A DOSTUPNOST (2024)

Ceny jednotky:

Servisní náklady:

Související díly:

🔍 IDENTIFIKACE

Jak poznat 0265231997:

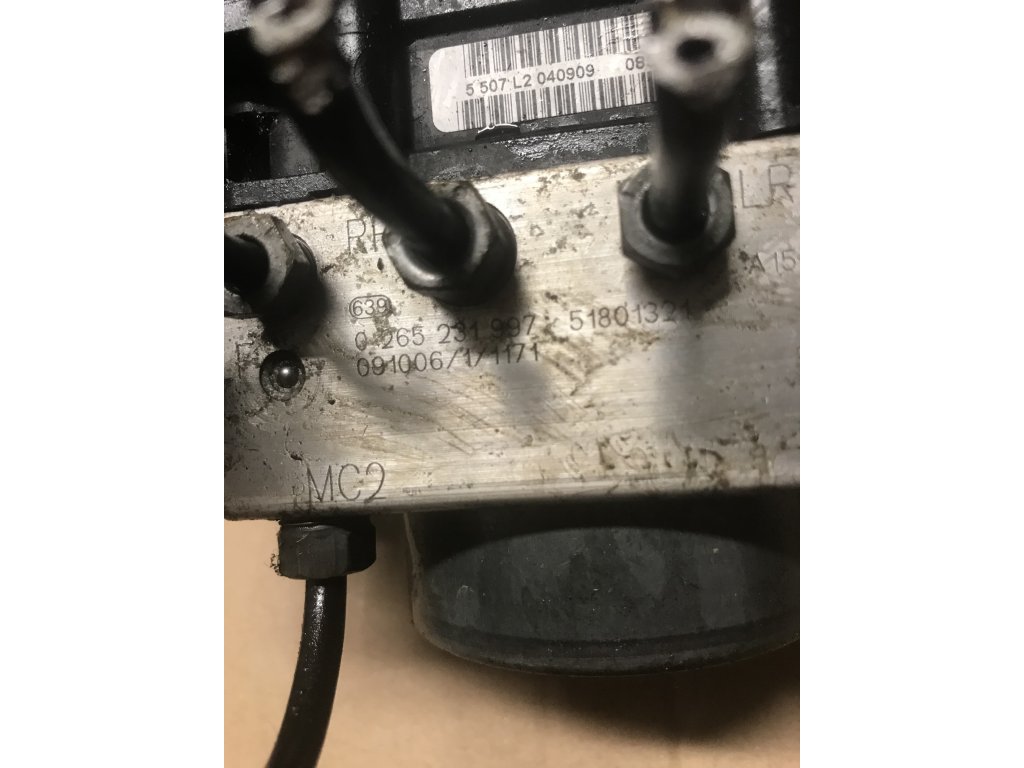

Fyzická identifikace: • Štítek: 0 265 231 997
• Výrobce: BOSCH
• Typ: ESP 8.0
• Umístění: Levá strana motoru
• Barva: Stříbrná
• Velikost: 150x120x80mm
• Váha: 2.8 kg
• Konektor: 47-pin

Kompatibilita: • PQ35 platforma
• Golf V, Octavia II
• Leon II, A3 8P
• Touran, Passat B6
• 2003-2013

🛡️ VÝHODY A NEVÝHODY

Výhody:

• ✅ Spolehlivost - kvalitní Bosch
• ✅ Funkce - plné ESP
• ✅ Dostupnost - hodně kusů
• ✅ Diagnostika - dobrá podpora
• ✅ Kompatibilita - mnoho modelů

Nevýhody:

• ❌ Cena - dražší opravy
• ❌ Motor čerpadla - hlučnost
• ❌ Kalibrace - po výměně nutná
• ❌ Hmotnost - těžší jednotka
• ❌ Složitost - více senzorů

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

ABS/ESP jednotka Bosch 0265231997 (ESP 8.0) je pokročilý stabilizační systém pro vozidla PQ35 platformy. Spolehlivá jednotka s plnou funkcí ESP. Vyšší cena oprav, ale výborná bezpečnost.

Doporučení:

• ✅ Pro: Golf V, Octavia II, Leon II, A3 8P
• ✅ Funkce: ABS/ESP/ASR/HHC
• ✅ Spolehlivost: Velmi dobrá
• 🔧 Servis: Středně náročný
• 💰 Hodnota: Dobrá

Hodnocení:

⭐⭐⭐⭐ 8/10 • Funkčnost: 9/10
• Spolehlivost: 8/10
• Cena: 6/10
• Dostupnost: 8/10
• Bezpečnost: 9/10

📝 DŮLEŽITÉ POZNÁMKY

Před nákupem:

• Ověřit kompatibilitu s vozem
• Kontrola verze ESP
• Test funkce na vozidle
• Stejné Bosch číslo ideální
• Historie jednotky

Časté problémy PQ35:

• G85 senzor - kalibrace/výměna (30% závad)
• Motor čerpadla - hlučnost po 150tkm
• ABS senzory - přední častěji
• Komunikace - Gateway problémy

Tipy pro údržbu:

• DOT 4 každé 2 roky
• Kalibrace po geometrii
• Čištění senzorů ABS
• Kontrola kabeláže
• Software updaty

Upgrade možnosti:

• Aktivace HHC (pokud HW podporuje)
• Performance kódování
• Sportovní nastavení ESP
• Deaktivace ASR tlačítkem
