Airbag jednotka A2124315512 - Mercedes W212 E-Class, W204 C-Class

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka A2124315512 (A212 431 55 12) je řídicí jednotka airbagů a zádržných systémů SRS (Supplemental Restraint System) používaná ve vozidlech Mercedes-Benz W212 E-Class (2009-2016), W204 C-Class (2007-2014), W207 E-Class Coupé/Cabrio a dalších modelech. Tato pokročilá jednotka řídí všechny airbagy, předpínače pásů, aktivní hlavové opěrky, systém PRE-SAFE a další bezpečnostní prvky.

Klíčové údaje:

• 🏭 Výrobce: Continental/Bosch pro Mercedes-Benz
• ⚙️ Typ jednotky: SRS Control Unit
• 📅 Období výroby: 2009-2016
• 💡 Platforma: W212/W204
• 🔐 Označení: N2/10 - Řídicí jednotka SRS
• 📍 Umístění: Středový tunel (pod konzolí)
• 🔧 Komunikace: CAN-Bus, FlexRay
• 🚗 Modely: E-Class W212, C-Class W204, E-Coupé W207, GLK X204

✅ HLAVNÍ FUNKCE

Jednotka A2124315512 řídí: • Čelní airbagy - řidič a spolujezdec (2-stupňové)
• Boční airbagy - přední sedadla
• Okenní airbagy - curtain airbagy
• Kolenní airbag - řidič (pokud výbava)
• Předpínače pásů - všechny pozice
• Omezovače síly pásů - adaptivní
• Aktivní hlavové opěrky - NECK-PRO
• PRE-SAFE - preventivní ochrana
• Dětská sedačka - automatické rozpoznání
• Post-crash - bezpečnostní funkce po nehodě

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (9-16V)
• Klidový odběr: < 100 mA
• Provozní odběr: 200-500 mA
• Záložní napájení: Interní kondenzátor
• Pracovní teplota: -40°C až +85°C
• Komunikace: CAN-B 500 kbit/s, CAN-C 125 kbit/s
• FlexRay: 10 Mbit/s (vyšší verze)
• Protokol: UDS (ISO 14229)

Hardware specifikace:

• Procesor: 32-bit PowerPC
• Frekvence: 80 MHz
• RAM: 256 KB
• Flash paměť: 2 MB
• EEPROM: 64 KB
• Akcelerometry: 2x (podélný + příčný)
• Crash záznam: 5 událostí
• Rozlišení: 250 μs

Senzory a komponenty:

• Interní senzory: 2x akcelerometr
• Externí crash senzory: 2-4x přední
• Boční senzory: 2-4x B-sloupek
• Satelitní senzory: Až 6x
• Tlakové senzory: Ve dveřích
• Váhový senzor: Spolujezdec
• Belt buckle: Detekce zapnutí

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

Mercedes W212 E-Class (2009-2016): • E200 - M271 1.8T (184 HP), M274 2.0T (184 HP)
• E250 - M271 1.8T (204 HP), M274 2.0T (211 HP)
• E300 - M272 3.0 V6 (231 HP), M276 3.0 V6 (252 HP)
• E350 - M272 3.5 V6 (272/292 HP), M276 3.5 V6 (306 HP)
• E400 - M276 3.0 V6 Biturbo (333 HP)
• E500 - M273 5.5 V8 (388 HP), M278 4.7 V8 Biturbo (408 HP)
• E63 AMG - M156 6.2 V8 (525 HP), M157 5.5 V8 Biturbo (557 HP)
• E200 CDI - OM651 2.1 (136 HP)
• E220 CDI/BlueTEC - OM651 2.1 (170 HP)
• E250 CDI/BlueTEC - OM651 2.1 (204 HP)
• E300 CDI/BlueTEC - OM642 3.0 V6 (231 HP)
• E350 CDI/BlueTEC - OM642 3.0 V6 (265 HP)
• E350 BlueTEC 4MATIC - OM642 3.0 V6 (252 HP)

Mercedes W204 C-Class (2007-2014): • C180 - M271 1.6T (156 HP), M274 1.6T (156 HP)
• C200 - M271 1.8T (184 HP)
• C250 - M271 1.8T (204 HP), M274 1.8T (211 HP)
• C280 - M272 3.0 V6 (231 HP)
• C300 - M272 3.0 V6 (231 HP), M276 3.0 V6 (252 HP)
• C350 - M272 3.5 V6 (272/306 HP), M276 3.5 V6 (306 HP)
• C63 AMG - M156 6.2 V8 (457/487 HP)
• C200 CDI - OM651 2.1 (136 HP)
• C220 CDI - OM651 2.1 (170 HP)
• C250 CDI - OM651 2.1 (204 HP)
• C320 CDI - OM642 3.0 V6 (224 HP)
• C350 CDI - OM642 3.0 V6 (231/265 HP)

Mercedes W207 E-Class Coupé/Cabrio (2009-2017): • E200 - M271 1.8T (184 HP), M274 2.0T (184 HP)
• E250 - M271 1.8T (204 HP), M274 2.0T (211 HP)
• E350 - M272 3.5 V6 (292 HP), M276 3.5 V6 (306 HP)
• E400 - M276 3.0 V6 Biturbo (333 HP)
• E500 - M273 5.5 V8 (388 HP), M278 4.7 V8 Biturbo (408 HP)
• E220 CDI - OM651 2.1 (170 HP)
• E250 CDI - OM651 2.1 (204 HP)
• E350 CDI - OM642 3.0 V6 (231/265 HP)

Mercedes GLK X204 (2008-2015): • GLK200 - M274 2.0T (184 HP)
• GLK250 - M274 2.0T (211 HP)
• GLK300 4MATIC - M272 3.0 V6 (231 HP), M276 3.5 V6 (252 HP)
• GLK350 4MATIC - M272 3.5 V6 (272 HP), M276 3.5 V6 (306 HP)
• GLK200 CDI - OM651 2.1 (143 HP)
• GLK220 CDI - OM651 2.1 (170 HP)
• GLK250 CDI - OM651 2.1 (204 HP)
• GLK350 CDI - OM642 3.0 V6 (265 HP)

Verze jednotky:

Související komponenty:

⚡ FUNKCE SYSTÉMU

1. Airbag systém:

• Čelní airbagy - 2-stupňové nafukování
• Adaptivní - dle síly nárazu
• Smart airbags - dle váhy cestujícího
• Boční airbagy - thorax ochrana
• Curtain airbagy - hlavové závěsy
• Kolenní airbag - řidič (výbava)
• Pelvic airbag - pánevní (S-Class tech)
• Deaktivace - spolujezdec (dětská sedačka)

2. Předpínače a pásy:

• Pyrotechnické předpínače - všechny pozice
• Elektrické předpínače - PRE-SAFE
• Force limiters - omezovače síly
• Adaptivní - dle síly nárazu
• Belt reminder - upozornění nezapnutí
• Child seat detection - ISOFIX senzory

3. PRE-SAFE systém:

• Preventivní ochrana - před nárazem
• Elektrické předpětí pásů - 150 ms před
• Zavření oken - automatické
• Nastavení sedadel - optimální pozice
• Sunroof - zavření střešního okna
• PRE-SAFE Brake - autonomní brzdění
• PRE-SAFE Plus - ochrana zezadu
• PRE-SAFE Sound - ochrana sluchu

4. NECK-PRO:

• Aktivní hlavové opěrky - přední sedadla
• Crash activated - náraz zezadu
• Redukce whiplash - o 30-40%
• Reset - manuální po aktivaci
• Pyrotechnické - jednorázové

5. Post-Crash funkce:

• Automatické odemknutí - dveří
• Aktivace výstražných - světel
• Vypnutí palivového čerpadla
• Odpojení baterie - pyropatronou
• Nouzové volání - Mercedes me
• Interior lighting - nouzové osvětlení

6. Diagnostické funkce:

• Self-test - při startu
• Continuous monitoring - za jízdy
• Crash recording - 5 událostí
• Component check - všechny prvky
• Warning light - SRS kontrolka
• Fault memory - trvalé/dočasné

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Mercedes XENTRY/DAS přístup:

XENTRY IDENTIFIKACE:

Control Unit: SRS - Supplemental Restraint System
Part Number: A212 431 55 12
Hardware: 5.1.2
Software: 7.3.4
Supplier: Continental
Coding: 0012458A
VIN: WDD2120561A123456

Status: System OK
0 Fault Codes Present

Kódování SCN (Software Calibration Number):

SCN KÓDOVÁNÍ:

Online SCN Coding nutné pro:
- Nová jednotka
- Po výměně komponent
- Software update
- Změna výbavy

Postup:
1. XENTRY Diagnostics
2. Control unit adaptations
3. SCN Coding
4. Online connection
5. Automatic coding
6. Verification

Offline možné pouze:
- Použitá jednotka
- Stejná výbava
- Stejný VIN segment

Měřicí bloky:

ACTUAL VALUES SRS:

Crash Sensors:
- Front Left: 2.50V (OK)
- Front Right: 2.50V (OK)
- Side Left: 2.50V (OK)
- Side Right: 2.50V (OK)

Seat Occupancy:
- Driver: Occupied
- Passenger: 68 kg
- Rear Left: Empty
- Rear Right: Empty

Belt Status:
- Driver: Fastened
- Passenger: Fastened
- Rear: Not fastened

System Voltage: 14.2V
Internal Temp: 23°C

⚠️ ČASTÉ ZÁVADY

Typické problémy:

Diagnostické kódy (DTC):

ČASTÉ KÓDY A2124315512:

9E00 - Control unit faulty
→ Interní závada jednotky

9E07 - Front passenger seat occupancy sensor
→ Váhový senzor - velmi časté!

9E19 - Driver belt tensioner
→ Předpínač pásu řidiče

9E1A - Passenger belt tensioner
→ Předpínač spolujezdce

9E43 - Left side satellite sensor
→ Levý boční senzor

9E44 - Right side satellite sensor
→ Pravý boční senzor

9E52 - Driver seat position sensor
→ Senzor pozice sedadla

9EA1 - Voltage supply too low
→ Nízké napětí

9EA2 - CAN communication fault
→ Komunikační chyba

9EB0 - Crash data stored
→ Uložená data o nárazu

💡 POSTUPY

Reset SRS jednotky po nehodě:

RESET PO CRASH:

POZOR: Pouze pokud žádné poškození!

1. Kontrola komponent:
   - Všechny airbagy OK
   - Předpínače neaktivované
   - Senzory nepoškozené
   - Kabeláž v pořádku

2. XENTRY postup:
   - SRS control unit
   - Fault memory
   - Check crash data
   - Clear crash data
   - Pouze 3x možné!

3. Komponenty k výměně:
   - Aktivované airbagy
   - Použité předpínače
   - Poškozené senzory
   - NECK-PRO (pokud aktivní)

4. SCN coding
5. Funkční test
6. Test drive

Výměna SRS jednotky:

VÝMĚNA A2124315512:

BEZPEČNOST:
⚠️ Odpojit baterii
⚠️ Čekat 10 minut
⚠️ Kondenzátor vybitý
⚠️ Žádné statické náboje

DEMONTÁŽ:
1. Baterie - (minus pól)
2. Čekat 10 minut!
3. Středová konzole:
   - Řadicí páka kryt
   - Loketní opěrka
   - Boční panely
4. Jednotka:
   - 4x šroub T30
   - 3x konektor
   - Opatrně vyjmout

MONTÁŽ:
1. Nová jednotka
2. Konektory:
   - Žlutý zámek
   - Click = zajištěno
3. Šrouby 8 Nm
4. Konzole zpět

PROGRAMOVÁNÍ:
1. Baterie připojit
2. XENTRY/DAS
3. Quick test
4. SCN online coding
5. Personalizace
6. Clear faults
7. Test všech funkcí

Kalibrace váhového senzoru:

KALIBRACE OC SENSOR:

Příprava:
1. Sedadlo prázdné
2. Rovná plocha
3. Motor vypnutý
4. Dveře zavřené

XENTRY:
1. SRS control unit
2. Adaptations
3. Passenger OC sensor
4. Calibration
5. Unoccupied cal.
6. Položit 35 kg
7. Child seat cal.
8. Položit 60 kg
9. Adult cal.
10. Verification

Test:
- 0 kg = OFF
- 20 kg = OFF
- 35 kg = ON (child)
- 60+ kg = ON (adult)

📊 TESTOVÁNÍ

Test SRS systému:

TESTOVACÍ PROCEDURA:

Statický test:
1. Zapalování ON
2. SRS kontrolka:
   - Rozsvítí 4 sec
   - Zhasne = OK
3. Pokud svítí:
   - Závada aktivní
   - Nutná diagnostika

XENTRY test:
1. Quick test
2. Actuations:
   - Belt reminder
   - Warning light
3. Actual values
4. Fault memory

Komponenty:
- Odpor airbagu: 2-3 Ω
- Odpor předpínače: 2-4 Ω
- Crash senzor: 2.5V klid
- OC sensor: 0-100 kg

⚠️ NIKDY netestovat multimetrem!
⚠️ Může dojít k aktivaci!

📈 CENY A DOSTUPNOST (2024)

Ceny jednotky:

Servisní náklady:

Související díly:

🔍 IDENTIFIKACE

Jak poznat A2124315512:

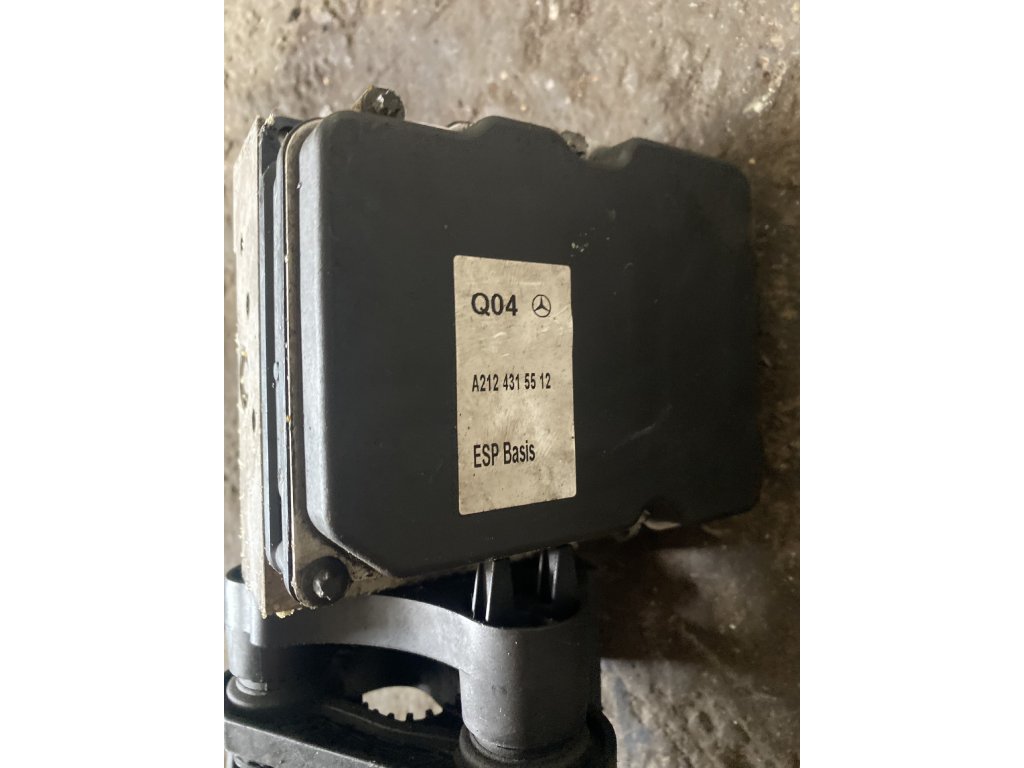

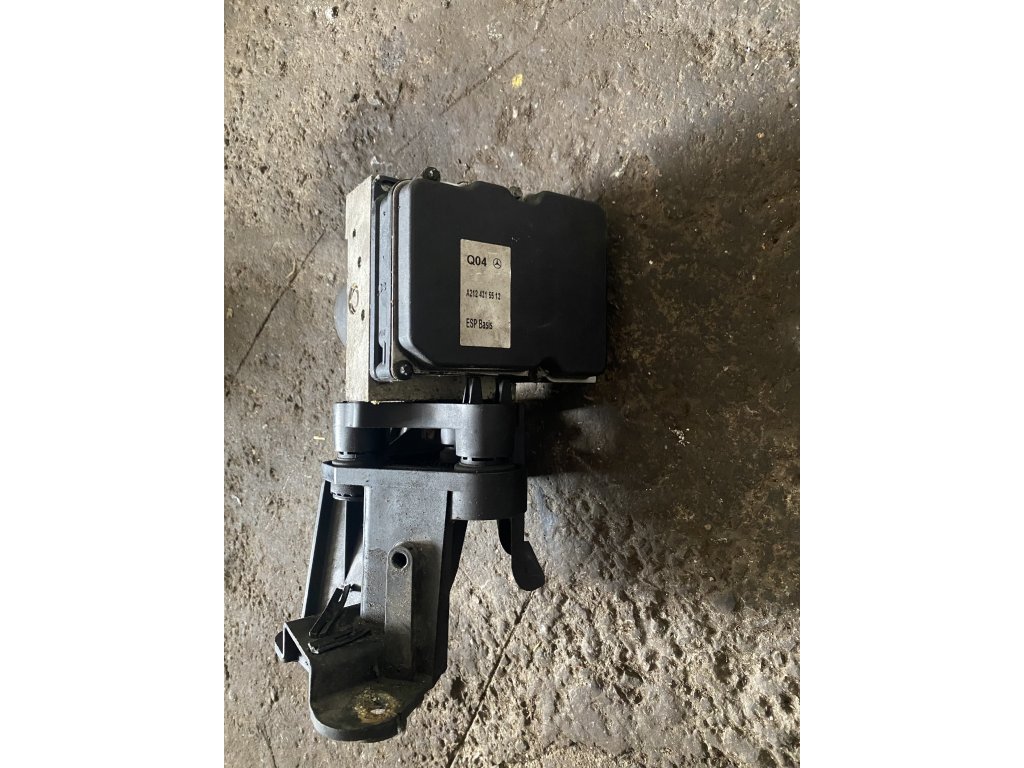

Fyzická identifikace: • Štítek: A212 431 55 12
• Výrobce: Continental/Bosch
• Umístění: Pod středovou konzolí
• Barva: Černá/stříbrná
• Velikost: 120x100x40mm
• Konektory: 3x (2x žluté, 1x černý)
• Hmotnost: 350g

Software verze: • V5.x.x - ranné W212
• V6.x.x - střední
• V7.x.x - facelift
• V8.x.x - finální

Kompatibilita: • W212/S212 E-Class
• W204/S204 C-Class
• W207/A207 E-Coupé
• X204 GLK

🛡️ VÝHODY A NEVÝHODY

Výhody:

• ✅ Spolehlivost - kvalitní systém
• ✅ Funkce - PRE-SAFE pokročilé
• ✅ Bezpečnost - 5 hvězd Euro NCAP
• ✅ Diagnostika - detailní
• ✅ Reset - možný 3x

Nevýhody:

• ❌ SCN coding - nutné online
• ❌ Složitost - mnoho komponent
• ❌ Cena - drahé díly
• ❌ OC sensor - častá závada
• ❌ Dealer only - některé funkce

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

SRS jednotka A2124315512 je pokročilý bezpečnostní systém pro Mercedes W212 E-Class a příbuzné modely. Nabízí špičkové funkce včetně PRE-SAFE. Vyžaduje specializovanou diagnostiku XENTRY a online SCN coding.

Doporučení:

• ✅ Pro: W212, W204, W207, X204
• ✅ Funkce: Kompletní SRS + PRE-SAFE
• ✅ Spolehlivost: Velmi dobrá
• 🔧 Servis: Specializovaný
• 💰 Hodnota: Premium, ale drahé

Hodnocení:

⭐⭐⭐⭐ 8.5/10 • Funkčnost: 9/10
• Spolehlivost: 8/10
• Cena: 6/10
• Dostupnost: 8/10
• Bezpečnost: 10/10

📝 DŮLEŽITÉ POZNÁMKY

Bezpečnostní upozornění:

⚠️ VŽDY odpojit baterii před prací
⚠️ Čekat minimálně 10 minut
⚠️ Nepoužívat multimetr na airbagy
⚠️ Žádné rádiové vlny blízko
⚠️ Profesionální servis doporučen

Časté problémy W212:

• OC sensor - váhový senzor (30% vozů)
• Belt tensioner - opotřebení kontaktů
• CAN timeout - koroze konektorů
• Crash data - po drobných nárazech

Tipy pro údržbu:

• Kontrola SRS při každém servisu
• Čištění konektorů pod sedadly
• Test funkce pásových spínačů
• Kalibrace po výměně sedadel
• Update software při možnosti

Důležité při koupi ojetiny:

• Kontrola crash dat v jednotce
• Test všech airbagů (počet)
• Ověření originality komponent
• Historie nehod
• Funkčnost PRE-SAFE
