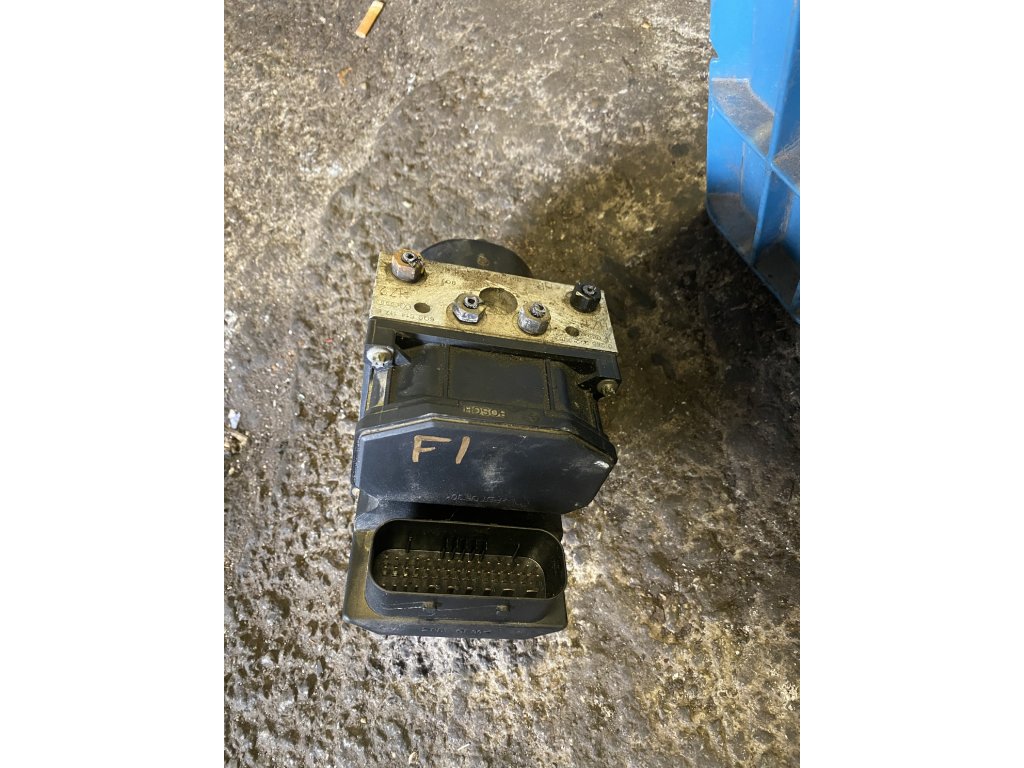

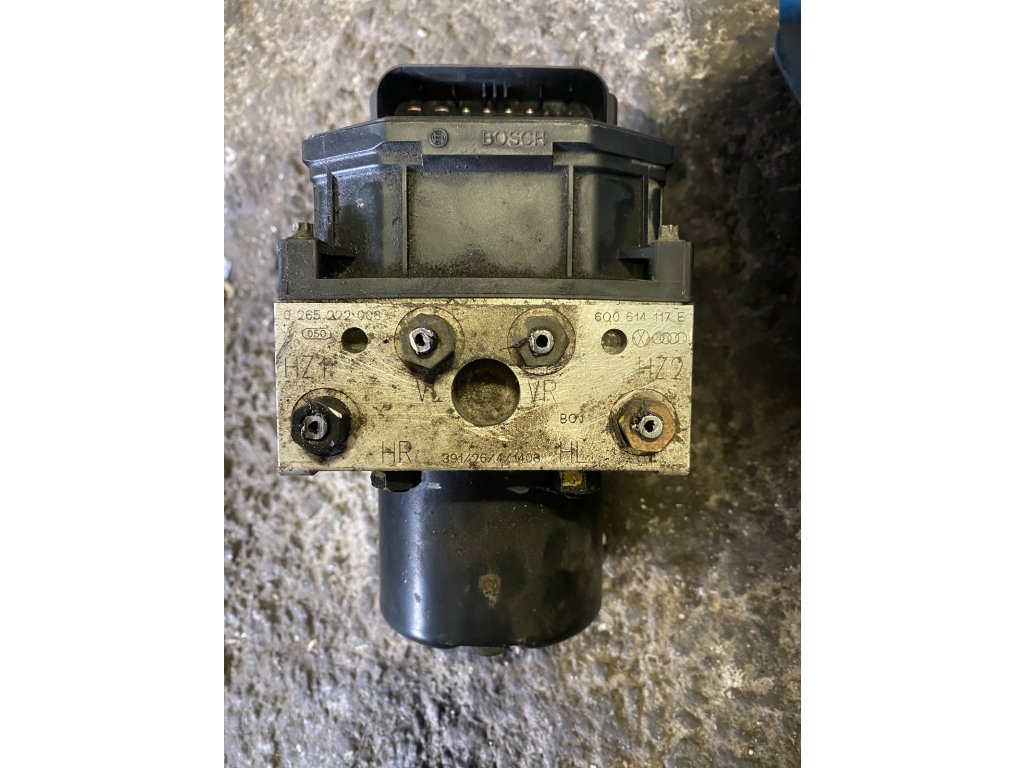

Řídicí jednotka ABS 6Q0614117 - MK20 pro VW Polo 9N, Škoda Fabia I, Seat Ibiza III (bez ESP)

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 6Q0614117 je řídicí jednotka ABS systému MK20 od firmy Continental/Teves používaná ve vozidlech koncernu VAG na platformě PQ24 od roku 1999. Tato základní jednotka řídí protiblokovací systém ABS, elektronické rozdělení brzdné síly EBV, elektronickou uzávěrku diferenciálu EDS a protiprokluzový systém ASR, ale NEOBSAHUJE ESP (elektronickou stabilizaci).

Klíčové údaje:

• 🏭 Výrobce: Continental Teves (ATE)
• ⚙️ Typ jednotky: ABS MK20 (bez ESP)
• 📅 Období výroby: 1999-2009
• 💡 Platforma: PQ24 (Polo 9N, Fabia I, Ibiza III)
• 🔐 Označení: J104 - Řídicí jednotka ABS
• 📍 Umístění: Motorový prostor (hydraulická jednotka)
• 🔧 Generace: MK20 (základní verze)
• 🚗 Modely: Polo 9N, Fabia I, Roomster, Fox, Ibiza III, Cordoba II

✅ HLAVNÍ FUNKCE

Jednotka 6Q0614117 řídí: • ABS - 4-kanálový protiblokovací systém
• EBV - elektronické rozdělení brzdné síly
• EDS - elektronická uzávěrka diferenciálu
• ASR - protiprokluzová regulace (některé verze)
• MSR - regulace brzdného momentu motoru
• HBA - hydraulický brzdový asistent (některé)
• ❌ BEZ ESP - nemá elektronickou stabilizaci

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (9-16V)
• Klidový odběr: < 40 mA
• Provozní odběr: 2-25A
• Max. proudový odběr: 40A (aktivní čerpadlo)
• Pracovní teplota: -40°C až +110°C
• Hydraulický tlak: až 140 bar
• Krytí: IP54

Hardware specifikace:

• Procesor: 8-bit Motorola HC11
• Frekvence: 16 MHz
• RAM: 8 KB
• Flash paměť: 128 KB
• EEPROM: 4 KB
• Senzory: 4x rychlost kol
• Ventily: 8 elektromagnetických
• Čerpadlo: Jednostupňové

Komunikační rozhraní:

• K-Line: ISO 9141-2
• Baud rate: 10400 bps
• Protokol: KWP 1281
• CAN-Bus: Není (některé pozdní verze mají)
• Adresa: 03 (ABS Brakes)
• Gateway: Přímé připojení OBD

Hydraulická jednotka:

• Typ: MK20 Basic
• Počet kanálů: 4 (individuální)
• Ventily: 2 na kolo (vstup/výstup)
• Čerpadlo: 1-stupňové radiální
• Motor čerpadla: DC 12V, 120W
• Hmotnost: cca 4.2 kg
• Brzdová kapalina: DOT 4
• Objem: cca 50 ml

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

VW Polo 9N (2001-2009) - základní výbavy: • 1.2 6V - 54 HP (AWY, BMD)
• 1.2 12V - 64 HP (AZQ, BME)
• 1.4 16V - 75/80 HP (AUA, BBY)
• 1.4 TDI - 70/75 HP (AMF, BAY)
• 1.9 SDI - 64 HP (ASY)
• 1.9 TDI - 100 HP (ATD)

Škoda Fabia I (6Y) 1999-2007 - bez ESP: • 1.0 MPI - 50 HP (996ccm)
• 1.2 HTP - 54/64 HP (AWY, AZQ, BMD)
• 1.4 8V - 60/68 HP (AQW, AUD, AUB)
• 1.4 16V - 75/80 HP (AUA, BBY)
• 1.4 TDI - 75 HP (AMF)
• 1.9 SDI - 64 HP (ASY)
• 1.9 TDI - 100 HP (ATD)

VW Fox (5Z) 2005-2011 - základní: • 1.2 6V - 55 HP (BMD)
• 1.4 8V - 75 HP (BKR)

Seat Ibiza III (6L) 2002-2008 - bez ESP: • 1.2 12V - 64 HP (AZQ, BME)
• 1.4 16V - 75 HP (AUA, BBY)
• 1.4 TDI - 70/75 HP (AMF, BAY)
• 1.9 SDI - 64 HP (ASY)
• 1.9 TDI - 100 HP (ATD)

Seat Cordoba II (6L) 2002-2009: • Stejné motorizace jako Ibiza III

Verze jednotky (suffix):

Související jednotky:

⚡ FUNKCE SYSTÉMU

1. ABS - Protiblokovací systém:

• 4-kanálové řízení - každé kolo samostatně
• Frekvence modulace - 6-10 Hz
• Práh aktivace - 15% prokluz
• Minimální rychlost - 5 km/h
• Maximální tlak - 140 bar
• Reakční doba - 120 ms
• Diagonal split - diagonální okruhy
• Select-low - na zadní nápravě

2. EBV - Elektronické rozdělení brzdné síly:

• Náhrada regulátoru - elektronická regulace
• Dynamické rozdělení - dle zatížení
• Front/rear ratio - optimalizace poměru
• Aktivní - od 0 km/h
• Prevence - blokování zadní nápravy
• Adaptivní - dle zatížení vozidla

3. EDS - Elektronická uzávěrka diferenciálu:

• Rozsah - 0-40 km/h
• Max. tlak - 80 bar na kolo
• Rozdíl rychlostí - >4 km/h mezi koly
• Časový limit - max. 2 sekundy
• Tepelná ochrana - automatická deaktivace
• Účinnost - až 25% přenosu momentu

4. ASR - Protiprokluzová regulace (některé):

• Rozsah - 0-80 km/h
• Brake intervention - brzdění protáčejícího kola
• Engine intervention - omezení výkonu (CAN)
• Práh aktivace - 20% prokluz
• ASR OFF - možnost vypnutí tlačítkem
• Pouze některé - suffix C a vyšší

5. MSR - Regulace brzdného momentu motoru:

• Prevence blokování - při prudkém podřazení
• Detekce - pokles otáček kol
• Reakce - požadavek na zvýšení otáček
• Komunikace - s ECU motoru
• Aktivní - při zařazeném stupni

6. HBA - Hydraulický brzdový asistent (některé):

• Detekce - rychlost sešlápnutí >50 bar/s
• Zvýšení tlaku - na maximum
• Ukončení - uvolnění pedálu
• Účinnost - zkrácení o 10-20%
• Pouze - suffix E a vyšší

7. Diagnostické funkce:

• Self-test - při zapnutí
• Kontinuální monitoring - senzorů
• Paměť závad - 10 posledních
• Kontrolka ABS - červená
• Kontrolka ASR - žlutá (pokud má)
• Nouzový režim - mechanické brzdy

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

VAG-COM/VCDS přístup:

VCDS IDENTIFIKACE:

Address 03: ABS Brakes    Labels: 6Q0-614-117.lbl
Part No: 6Q0 614 117 D
Component: ABS MK20        0402
Coding: 0001121
Shop #: WSC 00066 000 00000
VCID: 1A2B3C4D5E6F

No fault codes found.

Kódování (5-7 číslic):

KÓDOVÁNÍ 6Q0614117:

5-místné (starší):
Pozice 1: Region
0 = Evropa/ROW
1 = USA (nepoužito)

Pozice 2: Vozidlo
0 = Polo/Fabia/Ibiza
1 = Fox/Roomster

Pozice 3: Motor
1 = Malý benzín (<1.4)
2 = Střední benzín (≥1.4)
3 = Diesel

Pozice 4-5: Brzdy
21 = Standard (239mm)
31 = Větší (256mm)

Příklad: 00121
= EU, Polo, malý benzín, standard

7-místné (novější):
Pozice 1-2: Výrobce
00 = Continental Teves

Pozice 3-4: Vozidlo
01 = Polo/Fabia
02 = Ibiza/Cordoba

Pozice 5-7: Výbava
121 = Standard
131 = S ASR

Základní nastavení:

ZÁKLADNÍ NASTAVENÍ 6Q0614117:

Není vyžadováno!
MK20 nemá G-senzory

Pouze kontrola:
1. [03 - ABS Brakes]
2. [08 - Measuring Blocks]
3. Group 001
   - Rychlosti kol
   - Musí být 0 km/h
4. Group 002
   - Spínače
   - Brzda OFF
5. Clear DTCs:
   [05 - Clear Fault Codes]

⚠️ ČASTÉ ZÁVADY

Typické problémy:

Diagnostické kódy (DTC):

ČASTÉ KÓDY 6Q0614117:

00283 - Wheel Speed Sensor Front Left (G47)
        07 - Signal too Low
        → Levý přední senzor - nejčastější!

00285 - Wheel Speed Sensor Front Right (G45)
        → Pravý přední senzor

00287 - Wheel Speed Sensor Rear Right (G44)
        → Pravý zadní senzor

00290 - Wheel Speed Sensor Rear Left (G46)
        → Levý zadní senzor

00301 - Speed Sensor Front Left (G47)
        12 - Signal Outside Tolerances
        → Vadný kroužek/senzor

00493 - ABS Hydraulic Pump (V64)
        16 - Signal Outside Range
        → Hydraulické čerpadlo

00526 - Brake Light Switch (F)
        00 - No Signal
        → Spínač brzdových světel

00532 - Supply Voltage B+
        07 - Signal too Low
        → Nízké napětí (<10V)

00588 - ABS Valves
        → Vadné ventily

00668 - Supply Voltage Terminal 30
        03 - Voltage too Low
        → Problém s napájením

01044 - Control Module Incorrectly Coded
        → Špatné kódování

01130 - ABS Operation
        28 - Short to Plus
        → Zkrat na plus

01276 - ABS Hydraulic Pump (V64)
        16 - Signal Outside Range
        → Motor čerpadla

01314 - Engine Control Module
        65 - No Communication
        → Komunikace s motorem (ASR)

65535 - Internal Control Module
        → Vadná řídicí jednotka!

💡 POSTUPY

Výměna ABS jednotky:

VÝMĚNA 6Q0614117:

PŘÍPRAVA:
1. Zaznamenat:
   - Kódování (5-7 číslic)
   - Part Number
   - Verze SW

2. Nářadí:
   - VAG-COM/VCDS
   - Klíče 10,11,13mm
   - DOT 4 (0.5L)
   - Nádoba

DEMONTÁŽ:
1. Baterie odpojit (-)
2. Přístup:
   - Kryt motoru pryč
3. Označit hadice:
   - FL, FR, RL, RR
   - MC1, MC2
4. Odpojit:
   - Konektor 25-pin
   - 6x brzdová hadice
5. Demontovat:
   - 2x šroub držáku
6. Vyjmout jednotku

MONTÁŽ:
1. Nová jednotka:
   - Stejné Part Number
   - Nebo vyšší suffix
2. Instalace:
   - Držák 20 Nm
   - Hadice 14 Nm
3. Konektor zajistit

ODVZDUŠNĚNÍ:
1. Klasické:
   - RR→RL→FR→FL
   - 5x každé kolo
2. Kontrola:
   - Pedál tvrdý
   - Žádné úniky

NASTAVENÍ:
1. Baterie připojit
2. [03 - ABS]
3. [07 - Coding]
   Původní kód
4. [05 - Clear DTCs]
5. Test jízda

Test ABS funkce:

TEST ABS:

Bezpečný test:
1. Prázdné parkoviště
2. Rovný úsek
3. Suchý povrch

Postup:
1. Rozjet na 40 km/h
2. Prudce brzdit
3. ABS musí:
   - Pulzovat pedál
   - Bzučet (normální)
   - Zabránit blokování
4. Vozidlo musí:
   - Zůstat ovladatelné
   - Brzdit rovně

Mokrý test:
1. Mokrý povrch
2. 30 km/h
3. Stejný postup
4. ABS aktivní dříve

📊 MĚŘICÍ BLOKY VCDS

MVB pro 6Q0614117:

MVB 001: Rychlosti kol
1: FL (km/h)
2: FR (km/h)
3: RL (km/h)
4: RR (km/h)
Norma: 0 v klidu

MVB 002: Spínače
1: Brzdový pedál (0/1)
2: Brzdová světla (0/1)
3: ASR tlačítko (0/1)
4: ---

MVB 003: Napájení
1: Terminal 30 (V)
2: Terminal 15 (V)
3: ---
4: ---
Norma: 12-14.5V

MVB 004: Další rychlosti
1-4: Kopie MVB 001

MVB 005: Status
1: ABS active (Yes/No)
2: EDS active (Yes/No)
3: ASR active (Yes/No)
4: ---

MVB 020: Počítadla
1: ABS aktivace
2: EDS aktivace
3: ASR aktivace (pokud má)
4: ---

📈 CENY A DOSTUPNOST (2024)

Ceny jednotky:

Servisní náklady:

Náhradní díly:

🔍 IDENTIFIKACE

Jak poznat 6Q0614117:

Fyzická identifikace: • Štítek: 6Q0614117 + suffix
• Výrobce: ATE TEVES
• Typ: MK20
• Umístění: Motorový prostor vlevo
• Barva: Stříbrný hliník
• Velikost: 170x140x120mm
• Váha: 4.2 kg
• Konektor: 25-pin šedý

Software identifikace: • Address: 03
• Component: "ABS MK20"
• BEZ ESP v názvu
• Coding: 5-7 číslic

Rozdíl od ESP verzí: • 6Q0614117 = bez ESP (MK20)
• 6Q0614417 = s ESP (MK60)
• 6Q0907379 = s ESP (MK60EC)
• MK20 je menší a lehčí

🛡️ VÝHODY A NEVÝHODY

Výhody:

• ✅ Jednoduchost - méně co se může pokazit
• ✅ Cena - levnější než ESP
• ✅ Spolehlivost - osvědčená konstrukce
• ✅ Dostupnost - velmi běžné
• ✅ Údržba - jednoduchá

Nevýhody:

• ❌ Bez ESP - nemá stabilizaci
• ❌ Bezpečnost - nižší než s ESP
• ❌ Stáří - starší technologie
• ❌ Funkce - omezené možnosti
• ❌ Upgrade - nelze přidat ESP

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

ABS jednotka 6Q0614117 MK20 je spolehlivý základní ABS systém pro malé vozy VAG PQ24. Nemá ESP, ale nabízí ABS+EDS+ASR za rozumnou cenu. Ideální pro základní výbavy a nenáročné řidiče.

Doporučení:

• ✅ Pro: Polo 9N, Fabia I, Ibiza III základní
• ✅ Funkce: ABS+EBV+EDS (ASR některé)
• ✅ Spolehlivost: Velmi dobrá
• 🔧 Servis: Jednoduchý
• 💰 Hodnota: Výborná pro základní ABS

Hodnocení:

⭐⭐⭐ 7/10 • Funkčnost: 6/10 (bez ESP)
• Spolehlivost: 9/10
• Cena: 9/10
• Dostupnost: 9/10
• Složitost: 5/10

📝 DŮLEŽITÉ POZNÁMKY

Před nákupem:

• Ověřit suffix (D a vyšší lepší)
• Kontrola čerpadla
• Test komunikace
• Rozdíl MK20 vs MK60!
• Nelze upgrade na ESP

Časté problémy PQ24:

• Senzory ABS - hlavně přední
• Kroužky - praskliny časté
• Kabeláž - lámání u kola
• Pojistky - kontrola č.2 (30A)

Tipy pro údržbu:

• DOT 4 každé 2 roky
• Čištění senzorů
• Kontrola kroužků
• Test ABS 2x ročně
• Kontrola pojistek

Možnosti upgrade:

• ESP nelze dodatečně
• Nutná výměna celé jednotky
• Cena upgrade 10.000+ Kč
• Nutná nová kabeláž
• Doporučeno koupit s ESP
