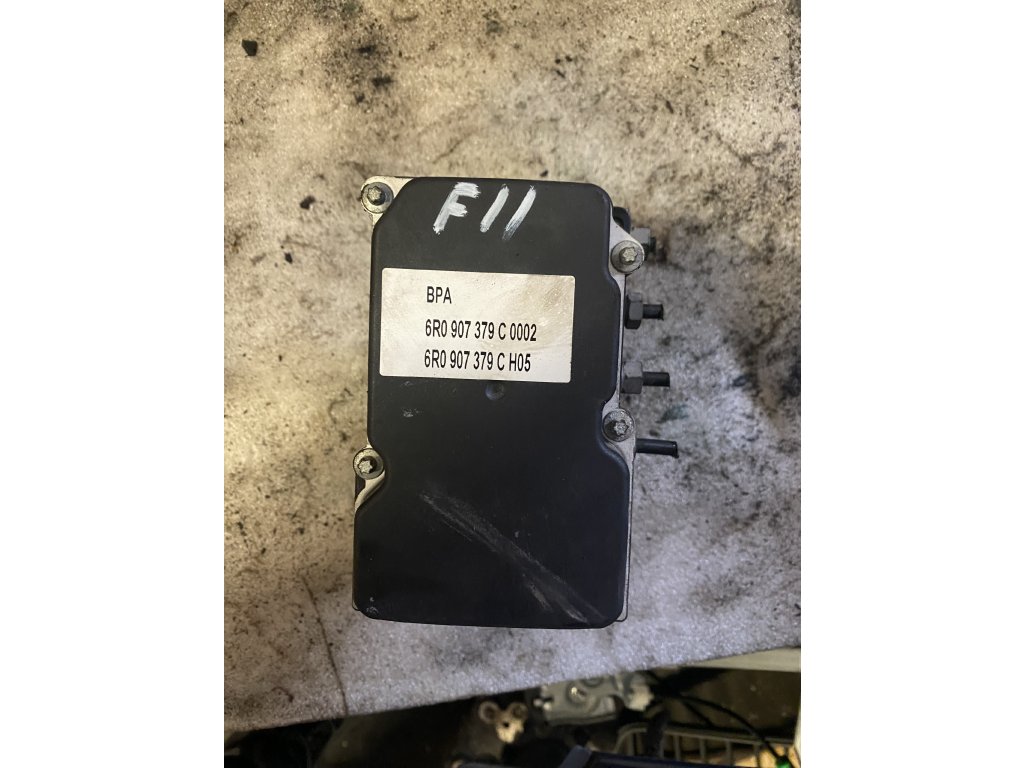

Řídicí jednotka ABS 6R0907379 - MK60EC1 pro VW Polo 6R, Škoda Fabia II, Seat Ibiza IV

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 6R0907379 je řídicí jednotka ABS/ESP systému MK60EC1 (Electronic Control 1) od firmy Continental/Teves používaná ve vozidlech koncernu VAG na platformě PQ25 od roku 2009. Tato moderní jednotka řídí protiblokovací systém ABS, elektronickou stabilizaci ESP, protiprokluzový systém ASR, Hill Hold Control a další pokročilé asistenční funkce v malých vozech koncernu.

Klíčové údaje:

• 🏭 Výrobce: Continental Teves (ATE)
• ⚙️ Typ jednotky: ABS/ESP MK60EC1
• 📅 Období výroby: 2009-2018
• 💡 Platforma: PQ25 (Polo 6R, Fabia II, Ibiza IV)
• 🔐 Označení: J104 - Řídicí jednotka ABS
• 📍 Umístění: Motorový prostor (hydraulická jednotka)
• 🔧 Generace: MK60EC1 (vylepšená MK60)
• 🚗 Modely: Polo 6R/6C, Fabia II/III, Rapid, Ibiza IV, Toledo IV, A1 8X

✅ HLAVNÍ FUNKCE

Jednotka 6R0907379 řídí: • ABS - 4-kanálový protiblokovací systém
• ESP - elektronický stabilizační program
• ASR - protiprokluzová regulace
• EDS - elektronická uzávěrka diferenciálu
• XDS - rozšířená elektronická uzávěrka (výbava)
• MSR - regulace brzdného momentu motoru
• HBA - hydraulický brzdový asistent
• HHC - Hill Hold Control (asistent rozjezdu)
• MKB - Multi-collision brake (od 2012)

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (9-16V)
• Klidový odběr: < 50 mA
• Provozní odběr: 3-40A
• Max. proudový odběr: 60A (plná aktivace)
• Pracovní teplota: -40°C až +125°C
• Hydraulický tlak: až 180 bar
• Krytí: IP6K7

Hardware specifikace:

• Procesor: 32-bit TriCore TC1766
• Frekvence: 80 MHz
• RAM: 136 KB
• Flash paměť: 1.5 MB
• EEPROM: 32 KB
• Senzory: 4x rychlost + G-senzor + gyroskop
• Ventily: 12 elektromagnetických
• Čerpadlo: Vysokotlaké 2-pístové

Komunikační rozhraní:

• CAN-Bus: High-Speed 500 kbit/s
• Diagnostika: UDS protokol (ISO 14229)
• Gateway: Přes J533
• FlexRay: Připraveno (neaktivní)
• Adresa: 03 (ABS) nebo 5F (EPB verze)

Hydraulická jednotka:

• Typ: MK60EC1 Compact
• Počet kanálů: 4 (individuální)
• Ventily: 3 na kolo
• Čerpadlo: 2-pístové radiální
• Motor čerpadla: DC 12V, 200W
• Hmotnost: cca 5.8 kg
• Brzdová kapalina: DOT 4
• Objem: cca 60 ml

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

VW Polo 6R (2009-2014): • 1.0 MPI - 60/75 HP (CHYA, CHYB)
• 1.2 MPI - 60/70 HP (CGPA, CGPB)
• 1.2 TSI - 90/105 HP (CBZA, CBZB)
• 1.4 - 85 HP (CGGB)
• 1.4 TSI - 140/150/180 HP (CAVE, CTHE, CPTA)
• 1.6 TDI - 75/90/105 HP (CAYB, CAYC, CLNA)
• 1.2 TDI - 75 HP (CFWA)

VW Polo 6C (2014-2018): • 1.0 MPI - 60/75 HP (CHYA, CHYB)
• 1.0 TSI - 95/110 HP (CHZB, CHZD)
• 1.2 TSI - 90/110 HP (CJZC, CJZD)
• 1.4 TSI - 150 HP (CZEA)
• 1.8 TSI GTI - 192 HP (DAJA)
• 1.4 TDI - 75/90/105 HP (CUSB, CUTA, CUSA)

Škoda Fabia II (2007-2014): • 1.0 MPI - 60 HP (CHYA)
• 1.2 HTP - 60/70 HP (CGPA, CGPB)
• 1.2 TSI - 86/105 HP (CBZA, CBZB)
• 1.4 - 86 HP (CGGB)
• 1.4 TSI RS - 180 HP (CAVE)
• 1.6 TDI - 75/90/105 HP (CAYB, CAYC, CAYA)
• 1.2 TDI - 75 HP (CFWA)

Škoda Fabia III (2014-2021): • 1.0 MPI - 60/75 HP (CHYA, CHYB)
• 1.0 TSI - 95/110 HP (CHZB, CHZD)
• 1.2 TSI - 90/110 HP (CJZC, CJZD)
• 1.4 TSI - 125 HP (CZCA)
• 1.4 TDI - 75/90/105 HP (CUSB, CUTA, CUSA)

Škoda Rapid (2012-2020): • 1.0 TSI - 95/110 HP (CHZB, CHZD)
• 1.2 TSI - 86/90/105/110 HP (CBZA, CBZB, CJZC, CJZD)
• 1.4 TSI - 122/125 HP (CAXA, CZCA)
• 1.6 - 90/110 HP (CWVA, CWVB)
• 1.4 TDI - 90 HP (CUSB)
• 1.6 TDI - 90/115 HP (CAYC, CLNA, DCXA)

Seat Ibiza IV (2008-2017): • Podobné motorizace jako Polo 6R/6C
• 1.2 TSI - 86/90/105 HP
• 1.4 TSI - 140/150/180 HP
• 1.4 TSI Cupra - 180/192 HP

Audi A1 8X (2010-2018): • 1.0 TFSI - 95 HP (CHZB)
• 1.2 TFSI - 86 HP (CBZA)
• 1.4 TFSI - 122/140/185 HP (CAXA, CAVE, CZEA)
• 1.6 TDI - 90/105/116 HP (CAYB, CAYC, CXMA)
• 2.0 TDI - 143 HP (CFHD)

Verze jednotky (suffix):

Související jednotky:

⚡ FUNKCE SYSTÉMU

1. ABS - Protiblokovací systém:

• 4-kanálový systém - plná individuální kontrola
• Frekvence modulace - 12-18 Hz
• Reakční doba - < 90 ms
• Minimální rychlost - 3 km/h
• Maximální tlak - 180 bar
• Adaptivní regulace - učící se algoritmy
• Cornering ABS - optimalizace v zatáčkách
• Surface detection - detekce povrchu

2. ESP - Elektronická stabilizace:

• Yaw control - kontrola stáčení
• Understeer mitigation - redukce nedotáčivosti
• Oversteer control - kontrola přetáčivosti
• Torque vectoring - elektronické rozdělení momentu
• Individual braking - individuální brzdění kol
• Engine intervention - redukce výkonu motoru
• Sport mode - možnost částečného vypnutí
• Load compensation - kompenzace zatížení

3. HHC - Hill Hold Control:

• Automatická aktivace - sklon >5%
• Držení času - 2 sekundy
• Gradient detection - detekce sklonu
• Clutch monitoring - sledování spojky
• Smooth release - plynulé uvolnění
• Reverse support - funguje i dozadu
• Adjustable - nastavitelné VCDS
• Deaktivace - možnost vypnutí

4. MKB - Multi-collision brake (od 2012):

• Automatická aktivace - po nárazu (airbag)
• Brzdění - 0.6g zpomalení
• Rychlost - snížení na 10 km/h
• Prevence - dalších kolizí
• Override - řidič může přebrat kontrolu
• Deaktivace - plyn nebo brzda
• Reset - po vypnutí zapalování
• Aktivace - možno zapnout/vypnout VCDS

5. XDS - Rozšířená elektronická uzávěrka (výbava):

• Do 100 km/h - rozšířený rozsah
• Cornering - zlepšení v zatáčkách
• Torque distribution - aktivní rozdělení
• Understeer reduction - redukce nedotáčivosti
• Sport calibration - sportovní nastavení
• Temperature management - řízení teploty
• Progressive - progresivní zapojení
• GTI/RS mode - speciální kalibrace

6. ASR - Protiprokluzová regulace:

• Full range - 0-250 km/h
• Brake intervention - brzdění kola
• Engine reduction - omezení výkonu
• Launch control - kontrola rozjezdu
• Winter detection - zimní režim
• ASR OFF - možnost vypnutí
• Progressive - progresivní regulace
• Surface adaptive - adaptace na povrch

7. Dodatečné funkce:

• EDS - elektronická uzávěrka do 40 km/h
• MSR - regulace brzdného momentu motoru
• HBA - hydraulický brzdový asistent
• RBS - Rain Brake Support (sušení brzd)
• CBC - Corner Brake Control
• FBS - Fading Brake Support
• ROP - Roll Over Protection
• TSC - Trailer Stability Control (výbava)

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

VCDS/ODIS přístup:

VCDS IDENTIFIKACE:

Address 03: ABS Brakes    Labels: 6R0-907-379-MK60EC1.clb
Part No SW: 6R0 907 379 E    HW: 6R0 907 379 E
Component: ESP MK60EC1     0105
Revision: 00H15001
Coding: 0023968
Shop #: WSC 01357 111 12345
VCID: 3D7FA9C2E8B5D1F6

No fault codes found.

Dlouhé kódování (Long Coding):

DLOUHÉ KÓDOVÁNÍ 6R0907379:

Byte 0 - Základní funkce:
Bit 0 = ABS installed (vždy 1)
Bit 1 = ESP installed
Bit 2 = ASR installed
Bit 3 = EDS installed
Bit 4 = MSR active
Bit 5 = HBA active
Bit 6 = Not used
Bit 7 = Not used

Byte 1 - Rozšířené funkce:
Bit 0 = Hill Hold Control
Bit 1 = XDS function
Bit 2 = Multi-collision brake
Bit 3 = Auto Hold (DSG)
Bit 4 = Rain Brake Support
Bit 5 = Trailer Stability
Bit 6 = Not used
Bit 7 = Not used

Byte 2 - Vozidlo:
Bit 0 = Small car
Bit 1 = Medium car
Bit 2 = Manual gearbox
Bit 3 = Automatic/DSG
Bit 4 = Not used
Bit 5 = Not used
Bit 6 = Not used
Bit 7 = Not used

Byte 3 - Brzdy:
00 = Standard (256mm front)
01 = Sport (280mm front)
02 = Performance (288mm)
03 = GTI/RS (310mm)

Byte 4 - Motor:
00 = Small petrol (<1.2)
01 = Medium petrol (1.2-1.4)
02 = Large petrol (>1.4)
03 = Small diesel (<1.6)
04 = Large diesel (≥1.6)

Byte 5 - Region:
00 = Europe/ROW
01 = NAR
02 = China
03 = Brazil

Byte 6-15 - Speciální funkce a kalibrace

Příklad: 1F-13-05-00-01-00...
= Všechny základní funkce + HHC + XDS + MKB,
  Small car, Manual, Standard brzdy, 1.2 TSI

Adaptace a kalibrace:

KALIBRACE 6R0907379:

1. Login (pokud potřeba):
   [11 - Login]
   Code: 20103 nebo 40168

2. Steering Angle Sensor G85:
   [04 - Basic Settings]
   Group 060
   - Kola rovně
   - Motor běží
   - [Go!]
   - Otočit volant L/P doraz
   - Vrátit na střed
   - Status: OK

3. Lateral Acceleration G200:
   Group 001
   - Vozidlo v klidu
   - Rovina
   - [Go!]

4. Yaw Rate Sensor G202:
   Group 002
   - Vozidlo v klidu
   - [Go!]

5. Brake Pressure G201:
   Group 003
   - Nesešlapovat brzdu
   - [Go!]

6. Pump Test:
   Group 004
   - Automatický test

7. Bleeding:
   Group 007
   - VCDS odvzdušnění
   - Postupovat podle pokynů

8. HHC Test:
   Group 095
   - Test Hill Hold Control

⚠️ ČASTÉ ZÁVADY

Typické problémy:

Diagnostické kódy (DTC):

ČASTÉ KÓDY 6R0907379:

00283 - ABS Wheel Speed Sensor Front Left (G47)
        008 - Implausible Signal
        → Levý přední senzor rychlosti

00285 - ABS Wheel Speed Sensor Front Right (G45)
        → Pravý přední senzor

00287 - ABS Wheel Speed Sensor Rear Right (G44)
        → Pravý zadní senzor

00290 - ABS Wheel Speed Sensor Rear Left (G46)
        → Levý zadní senzor

00493 - ESP Hydraulic Pump (V156)
        → Hydraulické čerpadlo ESP

00526 - Brake Light Switch (F)
        004 - No Signal/Communication
        → Spínač brzdových světel

00778 - Steering Angle Sensor (G85)
        005 - No or Incorrect Basic Setting
        → Nutná kalibrace úhlu řízení!

00810 - Yaw Rate Sensor (G202)
        → Senzor stáčení

01044 - Control Module Incorrectly Coded
        → Špatné kódování

01130 - ABS Operation
        → Problém s ABS

01276 - ABS Hydraulic Pump (V64)
        → Hydraulické čerpadlo

01314 - Engine Control Module
        004 - No Signal/Communication
        → Komunikace s motorem

01423 - Lateral Acceleration Sensor (G200)
        005 - No Basic Setting
        → Boční G-senzor - kalibrace

01435 - Brake Pressure Sensor 1 (G201)
        008 - Implausible Signal
        → Tlakový senzor - častá závada!

01486 - System Function Test
        → Test systému

01542 - Yaw Rate Sensor (G202)
        → Senzor stáčení

02536 - Supply Voltage Too Low
        → Nízké napětí

U0121 - Lost Communication With ABS
        → Ztráta komunikace

U0126 - Lost Communication With Steering
        → Ztráta komunikace s řízením

💡 POSTUPY

Výměna ABS jednotky:

VÝMĚNA 6R0907379:

PŘÍPRAVA:
1. Backup dat:
   - Auto-Scan kompletní
   - Long Coding (16 bytů)
   - Adaptace
   - PR kódy

2. Nářadí:
   - VCDS/ODIS
   - Klíče 10-13mm
   - Torx T25, T30
   - DOT 4 (1L)
   - Tlakové odvzdušnění

DEMONTÁŽ:
1. Baterie odpojit (-)
2. Počkat 5 minut
3. Demontovat:
   - Kryt motoru
   - Airbox částečně
4. Označit hadice:
   - FL, FR, RL, RR
   - MC1, MC2
5. Odpojit:
   - Konektor 47-pin
   - 6x brzdová hadice
6. Vyšroubovat držák
7. Vyjmout jednotku

MONTÁŽ:
1. Nová jednotka:
   - Správné Part No
   - HW verze OK
2. Instalace:
   - Držák 8 Nm
   - Hadice 15 Nm
3. Konektor zajistit

ODVZDUŠNĚNÍ:
1. Tlakové 2 bar
2. Nebo VCDS:
   [03 - ABS]
   [04 - Basic Settings]
   Group 007

PROGRAMOVÁNÍ:
1. [03 - ABS]
2. [07 - Coding]
   Původní kód
3. [16 - Long Coding]
   Všech 16 bytů
4. [04 - Basic Settings]
   - Group 060 (řízení)
   - Group 001-003 (senzory)
5. Test HHC
6. Test MKB (pokud má)
7. Test jízda 20 km
8. Clear all DTCs

Aktivace funkcí:

AKTIVACE FUNKCÍ:

Hill Hold Control:
1. [03 - ABS]
2. [16 - Long Coding]
3. Byte 1, Bit 0 = 1
4. Test na kopci

Multi-collision brake:
1. Byte 1, Bit 2 = 1
2. Nutný facelift (od 2012)

XDS (pokud HW podporuje):
1. Byte 1, Bit 1 = 1
2. Test opatrně

Rain Brake Support:
1. Byte 1, Bit 4 = 1
2. Automatické sušení

📊 MĚŘICÍ BLOKY VCDS

Důležité MVB pro 6R0907379:

MVB 001: Rychlosti kol
1: FL (km/h)
2: FR (km/h)
3: RL (km/h)
4: RR (km/h)

MVB 003: Spínače
1: Brzdový pedál
2: Brzdová světla
3: ESP tlačítko
4: Spojka (pokud má)

MVB 004: Úhel řízení
1: Úhel (°)
2: Rychlost (°/s)
3: Status
4: ---

MVB 005: Boční dynamika
1: Yaw rate (°/s)
2: Lateral G (m/s²)
3: Status
4: ---

MVB 006: Podélná dynamika
1: Longitudinal G (m/s²)
2: Brake pressure (bar)
3: ---
4: ---

MVB 020: Napětí
1: Terminal 30 (V)
2: Terminal 15 (V)
3: ECU temp (°C)
4: ---

MVB 094: ESP status
1: ESP mode
2: ASR status
3: EDS status
4: System status

MVB 095: Hill Hold
1: HHC status
2: Gradient (%)
3: Active
4: ---

MVB 125: CAN komunikace
1: Engine
2: Gearbox
3: Steering
4: Gateway

MVB 230: MKB status
1: MKB active
2: Collision detected
3: Braking active
4: ---

📈 CENY A DOSTUPNOST (2024)

Ceny jednotky:

Servisní náklady:

Náhradní díly:

🔍 IDENTIFIKACE

Jak poznat 6R0907379:

Fyzická identifikace: • Štítek: 6R0907379 + suffix
• Výrobce: Continental Teves
• Označení: ESP MK60EC1
• Umístění: Motorový prostor vlevo
• Barva: Stříbrná nebo černá
• Velikost: 200x150x150mm
• Hmotnost: 5.8 kg
• Konektor: 47-pin černý

Software identifikace: • Address: 03 - ABS Brakes
• Component: "ESP MK60EC1"
• Platform: PQ25
• Long Coding: 16 bytů

🛡️ VÝHODY A NEVÝHODY

Výhody:

• ✅ Moderní systém - pokročilé ESP
• ✅ Kompaktní - menší a lehčí
• ✅ Funkce - HHC, MKB, XDS možné
• ✅ Spolehlivost - dobrá konstrukce
• ✅ Dostupnost - běžné díly
• ✅ Cena - rozumná pro ESP

Nevýhody:

• ❌ G201 senzor - občasné problémy
• ❌ Složitější - než starší MK20
• ❌ Kalibrace - nutná po výměně
• ❌ Software - občas nutný update
• ❌ Čerpadlo - dražší oprava

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

ABS jednotka 6R0907379 MK60EC1 je moderní a spolehlivý systém pro malé vozy VAG PQ25. Nabízí plnohodnotné ESP s možností HHC a MKB. Dobrý poměr cena/výkon pro vozy Polo 6R, Fabia II/III a Ibiza IV.

Doporučení:

• ✅ Pro: Polo 6R/6C, Fabia II/III, Rapid, Ibiza IV
• ✅ Funkce: Kompletní ESP + HHC + MKB
• ✅ Spolehlivost: Velmi dobrá
• 🔧 Servis: Středně náročný
• 💰 Hodnota: Výborná

Hodnocení:

⭐⭐⭐⭐ 8.5/10 • Funkčnost: 9/10
• Spolehlivost: 8/10
• Cena: 8/10
• Dostupnost: 9/10
• Složitost: 7/10

📝 DŮLEŽITÉ POZNÁMKY

Před nákupem:

• Ověřit HW verzi
• Kontrola suffixu (E a novější lepší)
• Test čerpadla (hluk)
• Stav konektoru
• Kompatibilita s vozem

Časté problémy PQ25:

• G85 senzor - kalibrace po geometrii
• Tlakový senzor - občasné výpadky
• Software - updaty pro MKB
• Senzory ABS - čištění nutné

Tipy pro údržbu:

• DOT 4 každé 2 roky
• Kalibrace po geometrii
• Čištění senzorů ABS
• Kontrola software verzí
• Test HHC pravidelně

Upgrade možnosti:

• Aktivace Hill Hold Control
• Multi-collision brake (od 2012)
• XDS (některé verze)
• Rain Brake Support
• Trailer Stability (výbava)
