Řídicí jednotka ABS 1K0907379 - MK60 ESP pro VW Golf V/VI, Jetta, Scirocco, Škoda Octavia II, Seat Leon II

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

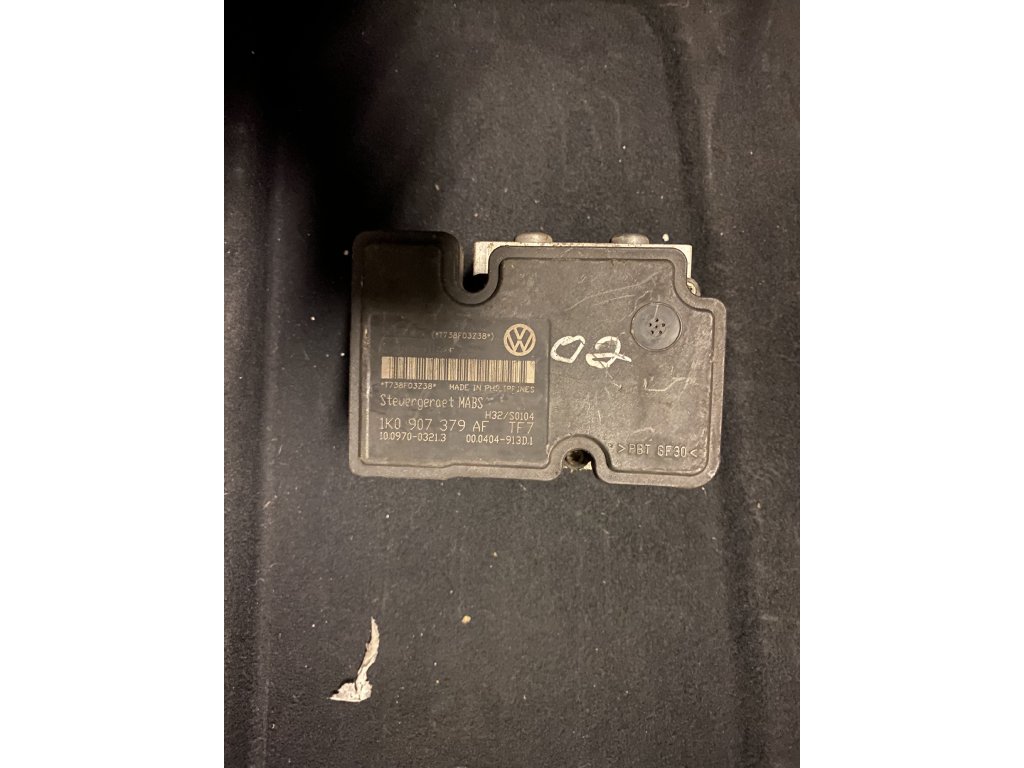

Jednotka 1K0907379 je řídicí jednotka ABS/ESP systému MK60 od firmy Continental/Teves používaná ve vozidlech koncernu VAG na platformě PQ35 od roku 2003. Tato pokročilá jednotka řídí protiblokovací systém ABS, elektronickou stabilizaci ESP, protiprokluzovou regulaci ASR, elektronickou uzávěrku diferenciálu XDS a další asistenční systémy.

Klíčové údaje:

• 🏭 Výrobce: Continental Teves (ATE)
• ⚙️ Typ jednotky: ABS/ESP MK60
• 📅 Období výroby: 2003-2013
• 💡 Platforma: PQ35 (Golf V/VI, Octavia II, Leon II)
• 🔐 Označení: J104 - Řídicí jednotka ABS
• 📍 Umístění: Motorový prostor (hydraulická jednotka)
• 🔧 Generace: MK60 (základní ESP verze)
• 🚗 Modely: Golf V/VI, Jetta, Scirocco, Octavia II, Leon II, Altea

✅ HLAVNÍ FUNKCE

Jednotka 1K0907379 řídí: • ABS - 4-kanálový protiblokovací systém
• ESP - elektronický stabilizační program
• ASR - protiprokluzová regulace
• EDS - elektronická uzávěrka diferenciálu
• XDS - rozšířená elektronická uzávěrka (některé)
• HBA - hydraulický brzdový asistent
• HHC - Hill Hold Control (některé)
• RBS - Rain Brake Support
• TPM - Tyre Pressure Monitoring ready

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (9-16V)
• Klidový odběr: < 50 mA
• Provozní odběr: 3-40A
• Max. proudový odběr: 60A (plná aktivace)
• Pracovní teplota: -40°C až +120°C
• Hydraulický tlak: až 180 bar
• Krytí: IP6K9K

Hardware specifikace:

• Procesor: 32-bit Infineon TriCore TC1766
• Frekvence: 80 MHz
• RAM: 128 KB
• Flash paměť: 1.5 MB
• EEPROM: 32 KB
• Senzory: 4x rychlost + G-senzory
• Ventily: 12 elektromagnetických
• Čerpadlo: Vysokotlaké 6-pístové

Komunikační rozhraní:

• CAN-Bus: High-Speed 500 kbit/s
• Protokol: UDS / KWP 2000
• Gateway: Přes J533
• Adresa: 03 (ABS Brakes)
• Private CAN: Pro ACC/DCC (některé)

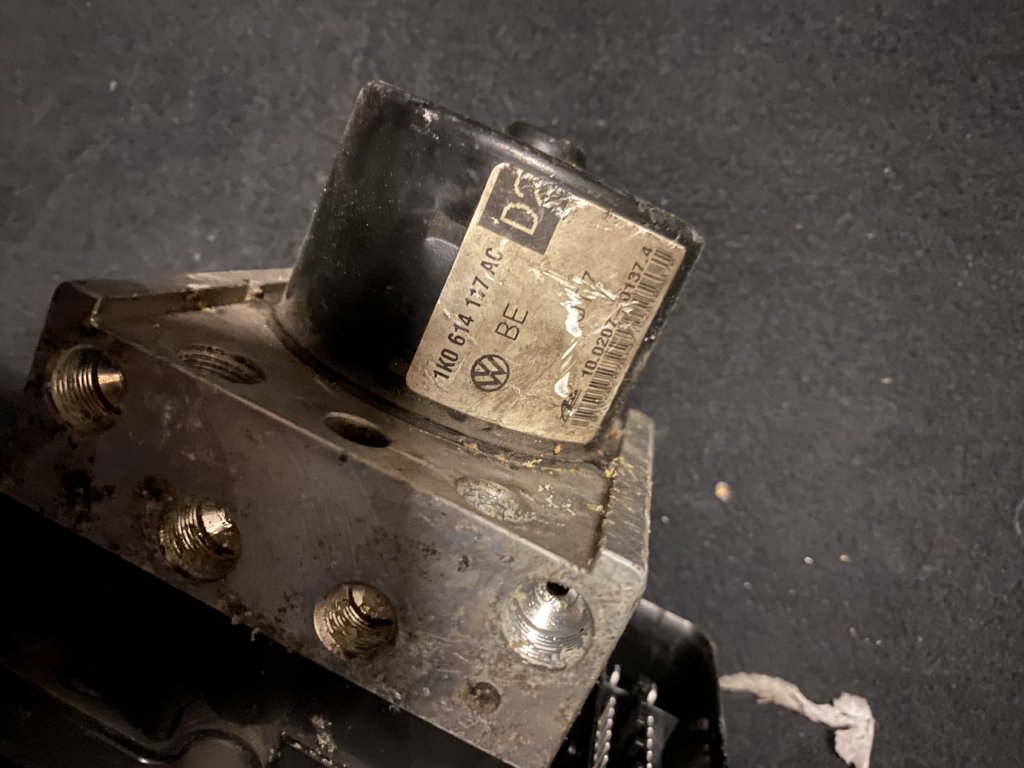

Hydraulická jednotka:

• Typ: MK60 Standard
• Počet kanálů: 4 (plně individuální)
• Ventily: 3 na kolo
• Čerpadlo: 6-pístové radiální
• Motor čerpadla: DC 12V, 200W
• Hmotnost: cca 6.5 kg
• Brzdová kapalina: DOT 4
• Objem: cca 75 ml

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

VW Golf V (1K) 2003-2009: • 1.4 16V - 75/80 HP (BCA, BUD)
• 1.4 TSI - 122/140/170 HP (BMY, CAXA, CAVD)
• 1.6 - 102 HP (BGU, BSE, BSF)
• 1.6 FSI - 115 HP (BAG, BLF, BLP)
• 2.0 FSI - 150 HP (AXW, BLR, BLX, BLY, BVY, BVZ)
• 2.0 GTI - 200 HP (AXX, BWA, BPY, CAWB)
• 2.0 R32 - 250 HP (BUB)
• 1.9 TDI - 90/105 HP (BKC, BXE, BLS, BXF)
• 2.0 TDI - 110/140/170 HP (AZV, BKD, BMM, BMN)

VW Golf VI (5K) 2008-2013: • 1.2 TSI - 85/105 HP (CBZA, CBZB)
• 1.4 - 80 HP (CGGA)
• 1.4 TSI - 122/160 HP (CAXA, CAVD, CTHD)
• 1.6 TDI - 90/105 HP (CAYB, CAYC)
• 1.8 TSI - 160 HP (CDAA)
• 2.0 GTI - 210 HP (CCZB)
• 2.0 R - 270 HP (CDLF)
• 2.0 TDI - 110/140 HP (CBAB, CBDB, CFHC)

VW Jetta V/VI (1K/16) 2005-2011: • Podobné motorizace jako Golf
• 1.4 TSI - 122/160 HP
• 1.6 TDI - 105 HP
• 2.0 TSI - 200 HP
• 2.0 TDI - 140/170 HP

VW Scirocco III (13) 2008-2017: • 1.4 TSI - 122/160 HP (CAXA, CAVD)
• 2.0 TSI - 200/210 HP (CAWB, CCZB)
• 2.0 R - 265 HP (CDLA)
• 2.0 TDI - 140/170 HP (CBDB, CFGB)

Škoda Octavia II (1Z) 2004-2013: • 1.2 TSI - 105 HP (CBZB)
• 1.4 - 80 HP (BCA, CGGA)
• 1.4 TSI - 122 HP (CAXA)
• 1.6 - 102/115 HP (BGU, BSE, BSF)
• 1.8 TSI - 160 HP (BZB, CDAA)
• 2.0 FSI - 150 HP (BLR, BLX, BLY)
• 2.0 RS - 200 HP (BWA, CCZA)
• 1.6 TDI - 105 HP (CAYC)
• 1.9 TDI - 105 HP (BJB, BKC, BXE, BLS)
• 2.0 TDI - 110/140/170 HP (AZV, BKD, BMM, BMN, CFHC)

Seat Leon II (1P) 2005-2012: • 1.2 TSI - 105 HP (CBZB)
• 1.4 - 85 HP (BCA, CGGA)
• 1.4 TSI - 125 HP (CAXC)
• 1.6 - 102 HP (BGU, BSE, BSF)
• 1.8 TSI - 160 HP (BZB, CDAA)
• 2.0 FSI - 150 HP (BLR, BLX, BLY, BVY)
• 2.0 FR/Cupra - 200/240 HP (BWA, BWJ, CDLD)
• 1.6 TDI - 90/105 HP (CAYB, CAYC)
• 1.9 TDI - 90/105 HP (BKC, BXE, BLS)
• 2.0 TDI - 110/140/170 HP (AZV, BKD, BMM, BMN)

Seat Altea/Toledo III (5P) 2004-2015: • Podobné motorizace jako Leon II

Verze jednotky (suffix):

Související jednotky:

⚡ FUNKCE SYSTÉMU

1. ABS - Protiblokovací systém:

• 4-kanálové řízení - plná individuální kontrola
• Frekvence modulace - 10-15 Hz
• Reakční doba - < 80 ms
• Minimální rychlost - 2.7 km/h
• Maximální tlak - 180 bar
• Adaptivní regulace - učící se algoritmy
• Cornering ABS - optimalizace v zatáčkách
• Off-road mode - terénní režim (4Motion)

2. ESP - Elektronická stabilizace:

• Yaw control - kontrola stáčení
• Lateral control - boční stabilizace
• Individual wheel - individuální brzdění
• Understeer control - kontrola nedotáčivosti
• Oversteer control - kontrola přetáčivosti
• Load compensation - kompenzace zatížení
• ESP Sport - sportovní režim (GTI/R)
• ESP OFF - možnost vypnutí (2 stupně)

3. XDS - Elektronická uzávěrka diferenciálu:

• Do 100 km/h - základní verze
• Do 250 km/h - XDS+ (GTI/R)
• Cornering - vylepšení v zatáčkách
• Torque vectoring - vektorování momentu
• Front axle - přední náprava
• Progressive - progresivní zásahy
• Sport calibration - sportovní kalibrace
• Track mode - okruhový režim (GTI/R)

4. HHC - Hill Hold Control (některé):

• Automatická aktivace - sklon >5%
• Držení času - 2 sekundy
• Gradient detection - detekce sklonu
• All-wheel - všechna kola
• Smooth release - plynulé uvolnění
• Manual override - manuální přepis
• DSG coordination - koordinace s DSG
• Aktivace - od suffix H

5. RBS - Rain Brake Support:

• Automatické sušení - disků za deště
• Cyklické přibrzďování - jemné
• Wiper signal - signál od stěračů
• Speed dependent - závislé na rychlosti
• Temperature - kontrola teploty
• Invisible - nepostřehnutelné
• Efficiency - zvýšení účinnosti
• Always active - vždy aktivní

6. HBA - Hydraulický brzdový asistent:

• Panic detection - detekce paniky
• Pressure boost - zvýšení tlaku
• Full pressure - maximální tlak
• ABS coordination - koordinace s ABS
• Release detection - detekce uvolnění
• Efficiency - zkrácení o 20%
• Speed range - všechny rychlosti
• Always ready - vždy připraven

7. MSR - Engine Drag Torque Control:

• Downshift protection - ochrana při podřazení
• Wheel slip detection - detekce prokluzu
• Throttle request - požadavek na plyn
• Engine coordination - koordinace s motorem
• All gears - všechny stupně
• Manual/Auto - manuál i automat
• Invisible - nepostřehnutelné
• Safety - zvýšení bezpečnosti

8. Dodatečné funkce:

• EBD - Electronic Brakeforce Distribution
• CBC - Corner Brake Control
• EDS - Electronic Differential Lock
• FBS - Fading Brake Support
• MKB - Multi Collision Brake (pozdní)
• TPM ready - příprava pro tlak v pneu
• ACC ready - příprava pro ACC (některé)
• DCC ready - příprava pro DCC (některé)

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

VCDS/ODIS přístup:

VCDS IDENTIFIKACE:

Address 03: ABS Brakes    Labels: 1K0-907-379.clb
Part No SW: 1K0 907 379 AC    HW: 1K0 907 379 AC
Component: ESP MK60        0104
Revision: 00H18001
Coding: 0021862
Shop #: WSC 01357 011 00200
VCID: 2D4F6A7B8C9D

No fault codes found.

Dlouhé kódování (Long Coding):

DLOUHÉ KÓDOVÁNÍ 1K0907379:

Byte 0 - Základní funkce:
Bit 0 = ABS installed
Bit 1 = ESP installed
Bit 2 = ASR installed
Bit 3 = EDS installed
Bit 4 = MSR active
Bit 5 = HBA active
Bit 6 = RBS active
Bit 7 = CBC active

Byte 1 - Rozšířené funkce:
Bit 0 = Hill Hold Control
Bit 1 = XDS function
Bit 2 = ESP Sport
Bit 3 = Off-road mode
Bit 4 = MKB active
Bit 5 = TPM ready
Bit 6 = ACC ready
Bit 7 = DCC ready

Byte 2 - Vozidlo:
00 = Golf/Jetta
01 = Octavia
02 = Leon/Altea
03 = Scirocco

Byte 3 - Brzdy:
00 = Standard (280/288mm)
01 = GTI/FR (312mm)
02 = R/Cupra (345mm)
03 = Performance (345/310mm)

Byte 4 - Motor:
00 = Small petrol
01 = Medium petrol
02 = Large petrol/turbo
03 = Small diesel
04 = Large diesel

Byte 5-7 - Kalibrace:
Specifické pro model

Základní nastavení:

ZÁKLADNÍ NASTAVENÍ 1K0907379:

1. Login (některé funkce):
   [11 - Login]
   Code: 40168

2. Steering Angle Sensor G85:
   [04 - Basic Settings]
   Group 060
   - Kola rovně
   - Motor běží
   - [Go!]
   - Otočit volant L/P doraz
   - Vrátit na střed

3. Lateral Acceleration G200:
   Group 001
   - Vozidlo v klidu
   - Rovná plocha
   - [Go!]

4. Yaw Rate G202:
   Group 002
   - Vozidlo v klidu
   - [Go!]

5. Brake Pressure G201:
   Group 003
   - Nesešlapovat brzdu
   - [Go!]

6. ESP test:
   Group 093
   - Následovat pokyny

⚠️ ČASTÉ ZÁVADY

Typické problémy:

Diagnostické kódy (DTC):

ČASTÉ KÓDY 1K0907379:

00283 - ABS Wheel Speed Sensor Front Left (G47)
        008 - Implausible Signal
        → Levý přední senzor

00285 - ABS Wheel Speed Sensor Front Right (G45)
        → Pravý přední senzor

00287 - ABS Wheel Speed Sensor Rear Right (G44)
        → Pravý zadní senzor

00290 - ABS Wheel Speed Sensor Rear Left (G46)
        → Levý zadní senzor

00493 - ESP Hydraulic Pump (V156)
        011 - Open Circuit
        → Hydraulické čerpadlo

00526 - Brake Light Switch (F)
        004 - No Signal/Communication
        → Spínač brzdových světel

00778 - Steering Angle Sensor (G85)
        005 - No or Incorrect Basic Setting
        → Nutná kalibrace!

01044 - Control Module Incorrectly Coded
        → Špatné kódování

01276 - ABS Hydraulic Pump (V64)
        016 - Signal Outside Range
        → Motor čerpadla

01279 - Longitudinal Acceleration Sensor (G251)
        → Podélný G-senzor

01314 - Engine Control Module
        004 - No Signal/Communication
        → Komunikace s motorem

01423 - Lateral Acceleration Sensor (G200)
        005 - No Basic Setting
        → Boční G-senzor

01435 - Brake Pressure Sensor 1 (G201)
        008 - Implausible Signal
        → Tlakový senzor - častá závada!

01486 - System Function Test
        → Test systému

01542 - Yaw Rate Sensor (G202)
        005 - No Basic Setting
        → Senzor stáčení

02536 - Supply Voltage Too Low
        → Nízké napětí

U0121 - Lost Communication With ABS
        → Ztráta komunikace

U0126 - Lost Communication With Steering
        → Komunikace s řízením

💡 POSTUPY

Výměna ABS jednotky:

VÝMĚNA 1K0907379:

PŘÍPRAVA:
1. Backup:
   - Auto-Scan
   - Long Coding
   - Všechny adaptace

2. Nářadí:
   - VCDS/ODIS
   - Klíče 10-13mm
   - Torx T25, T30
   - DOT 4 (1.5L)
   - Tlakové odvzdušnění

DEMONTÁŽ:
1. Baterie odpojit (-)
2. Počkat 5 minut
3. Přístup (Golf V/VI):
   - Kryt motoru
   - Baterie (některé)
   - Vzduchový filtr částečně
4. Označit hadice:
   - FL, FR, RL, RR
   - MC1, MC2
5. Odpojit:
   - Konektor 47-pin
   - 6x brzdová hadice
6. Demontovat:
   - 2-3x šroub držáku
7. Vyjmout jednotku

MONTÁŽ:
1. Nová jednotka:
   - Správné Part Number
   - Kompatibilní verze
2. Instalace:
   - Držák 20 Nm
   - Hadice 14 Nm
3. Konektor zajistit

ODVZDUŠNĚNÍ:
1. Tlakové 2 bar:
   - RR→RL→FR→FL
2. VCDS rutina:
   [03 - ABS]
   [04 - Basic Settings]
   Group 007

PROGRAMOVÁNÍ:
1. [03 - ABS]
2. [07 - Long Coding]
   - Přenést původní
3. [04 - Basic Settings]
   - Group 060 (G85)
   - Group 001-003 (G-senzory)
4. Test jízda 20 km
5. Clear all DTCs

Kalibrace G85:

KALIBRACE G85:

Steering Angle Sensor:
1. [03 - ABS]
2. [04 - Basic Settings]
3. Group 060
4. Kola rovně
5. Motor běží
6. [Go!]
7. Pomalu otočit:
   - Levý doraz
   - Pravý doraz
   - Zpět na střed
8. Status: OK
9. [Done, Go Back]
10. Clear DTCs

Alternativa VCDS:
[03 - ABS]
[04 - Basic Settings]
[Select]
[Go!]
Automatická kalibrace

📊 MĚŘICÍ BLOKY VCDS

Důležité MVB pro 1K0907379:

MVB 001: Rychlosti kol
1: FL (km/h)
2: FR (km/h)
3: RL (km/h)
4: RR (km/h)

MVB 003: Spínače
1: Brzdový pedál
2: Brzdová světla
3: Ruční brzda
4: Spojka (manuál)

MVB 004: Úhel řízení
1: Úhel (°)
2: Rychlost (°/s)
3: Status
4: ---

MVB 005: Dynamika
1: Yaw rate (°/s)
2: Lateral G (m/s²)
3: ---
4: ---

MVB 006: Tlaky
1: Brake pressure (bar)
2: ---
3: ---
4: ---

MVB 020: Napětí
1: Terminal 30 (V)
2: ECU temp (°C)
3: ---
4: ---

MVB 094: ESP status
1: ESP mode
2: ASR status
3: System status
4: ---

MVB 125: Test
1: Sensor test
2: Valve test
3: Pump test
4: ---

📈 CENY A DOSTUPNOST (2024)

Ceny jednotky:

Servisní náklady:

Náhradní díly:

🔍 IDENTIFIKACE

Jak poznat 1K0907379:

Fyzická identifikace: • Štítek: 1K0907379 + suffix
• Výrobce: Continental Teves
• Označení: ESP MK60
• Umístění: Motorový prostor
• Barva: Stříbrná nebo černá
• Velikost: 200x160x150mm
• Hmotnost: 6.5 kg
• Konektor: 47-pin černý

Software identifikace: • Address: 03 - ABS Brakes
• Component: "ESP MK60"
• Platform: PQ35
• Coding: 7 číslic nebo Long

Rozdíly verzí: • A-G = základní ESP
• H-N = s HHC
• P-T = s XDS ready
• AA-AP = Golf VI verze

🛡️ VÝHODY A NEVÝHODY

Výhody:

• ✅ Osvědčený systém - miliony kusů
• ✅ Spolehlivost - dobrá MK60
• ✅ Funkce - kompletní ESP
• ✅ Dostupnost - velmi běžné
• ✅ Cena - rozumné náhradní díly

Nevýhody:

• ❌ G201 senzor - občasné problémy
• ❌ Čerpadlo - hlučnost s věkem
• ❌ Kalibrace - nutná po výměně
• ❌ Složitost - mnoho variant
• ❌ XDS - ne všechny verze

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

ABS jednotka 1K0907379 MK60 je osvědčený ESP systém pro vozidla VAG PQ35. Nabízí kompletní ESP funkce včetně možnosti XDS. Velmi rozšířený s dobrou dostupností dílů.

Doporučení:

• ✅ Pro: Golf V/VI, Octavia II, Leon II, Jetta
• ✅ Funkce: Kompletní ESP + XDS (některé)
• ✅ Spolehlivost: Dobrá
• 🔧 Servis: Středně náročný
• 💰 Hodnota: Velmi dobrá

Hodnocení:

⭐⭐⭐⭐ 8.5/10 • Funkčnost: 9/10
• Spolehlivost: 8/10
• Cena: 9/10
• Dostupnost: 10/10
• Složitost: 7/10

📝 DŮLEŽITÉ POZNÁMKY

Před nákupem:

• Ověřit správné Part Number
• Kontrola suffix verze
• Test čerpadla (hluk)
• Kompatibilita s výbavou
• XDS pouze novější verze

Časté problémy PQ35:

• G85 senzor - kalibrace po geometrii
• ABS senzory - hlavně zadní
• G201 - tlakový senzor
• Software - updaty pomáhají

Tipy pro údržbu:

• DOT 4 každé 2 roky
• Kalibrace po geometrii
• Čištění senzorů
• Test ESP 2x ročně
• Software updaty

Upgrade možnosti:

• Aktivace XDS (pokud HW podporuje)
• ESP Sport mode
• HHC aktivace
• Coding úpravy
• Performance kalibrace (GTI/R)
