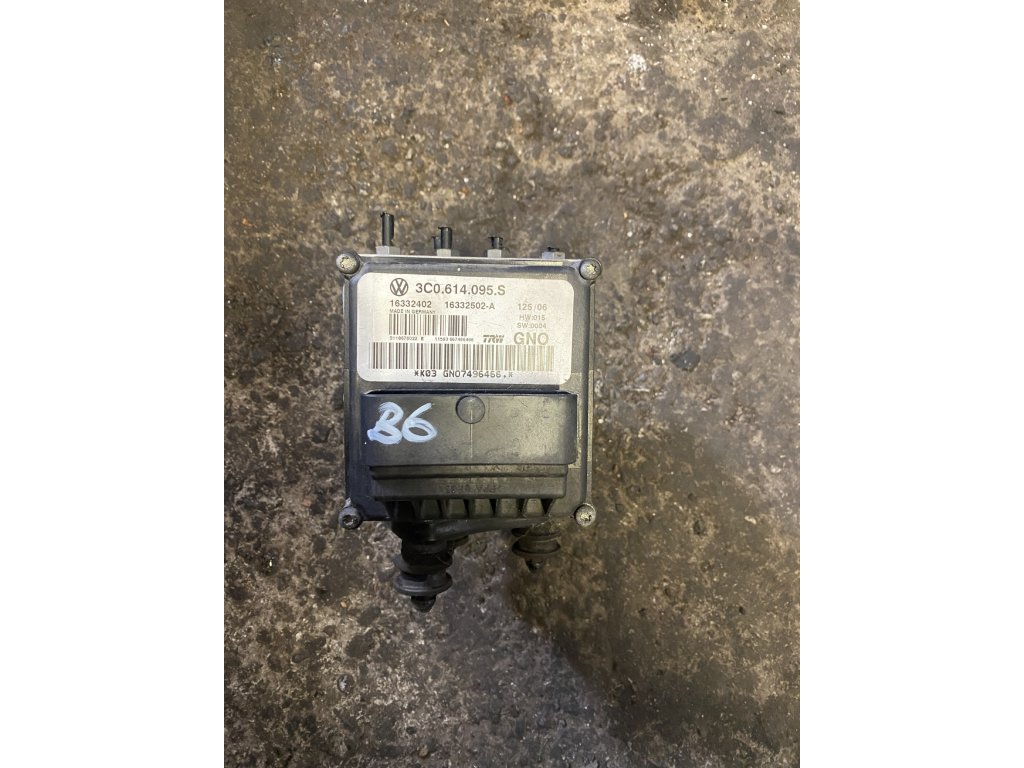

Řídicí jednotka ABS 3C0614095 - MK60EC1 pro VW Passat B6/B7, CC, Škoda Superb II, Octavia II FL

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 3C0614095 je řídicí jednotka ABS/ESP systému MK60EC1 od firmy Continental/Teves používaná ve vozidlech koncernu VAG na platformě PQ46 od roku 2005. Tato pokročilá jednotka řídí protiblokovací systém ABS, elektronickou stabilizaci ESP, adaptivní regulaci podvozku DCC, automatické parkování Park Assist a další pokročilé asistenční systémy.

Klíčové údaje:

• 🏭 Výrobce: Continental Teves (ATE)
• ⚙️ Typ jednotky: ABS/ESP MK60EC1
• 📅 Období výroby: 2005-2015
• 💡 Platforma: PQ46 (Passat B6/B7, CC, Superb II)
• 🔐 Označení: J104 - Řídicí jednotka ABS
• 📍 Umístění: Motorový prostor (hydraulická jednotka)
• 🔧 Generace: MK60EC1 (Electronic Control 1)
• 🚗 Modely: Passat B6/B7, CC, Superb II, Octavia II FL, Yeti

✅ HLAVNÍ FUNKCE

Jednotka 3C0614095 řídí: • ABS - 4-kanálový protiblokovací systém
• ESP - elektronický stabilizační program
• ASR - protiprokluzová regulace
• EDS/XDS - elektronická uzávěrka diferenciálu
• HHC - Hill Hold Control
• TSA - Trailer Stability Assist
• ROP - Roll Over Protection
• Auto Hold - automatické držení brzdy
• DCC - adaptivní regulace podvozku (výbava)

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (9-16V)
• Klidový odběr: < 60 mA
• Provozní odběr: 3-45A
• Max. proudový odběr: 70A (plná aktivace)
• Pracovní teplota: -40°C až +125°C
• Hydraulický tlak: až 200 bar
• Krytí: IP6K9K

Hardware specifikace:

• Procesor: 32-bit Infineon TriCore TC1766
• Frekvence: 150 MHz
• RAM: 256 KB
• Flash paměť: 2 MB
• EEPROM: 64 KB
• Senzory: 4x rychlost + 6DOF IMU
• Ventily: 12 elektromagnetických
• Čerpadlo: Vysokotlaké 6-pístové

Komunikační rozhraní:

• CAN-Bus: 3x High-Speed 500 kbit/s
• FlexRay: 10 Mbit/s (některé verze)
• Diagnostika: UDS protokol
• Gateway: Přes J533
• Adresa: 03 (ABS Brakes)
• Private CAN: Pro DCC/ACC

Hydraulická jednotka:

• Typ: MK60EC1 Advanced
• Počet kanálů: 4 (plně individuální)
• Ventily: 3 na kolo + 2 systémové
• Čerpadlo: 6-pístové radiální
• Motor čerpadla: BLDC 12V, 250W
• Hmotnost: cca 7.2 kg
• Brzdová kapalina: DOT 4 / DOT 5.1
• Objem: cca 85 ml

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

VW Passat B6 (3C) 2005-2010: • 1.4 TSI - 122 HP (CAXA)
• 1.6 FSI - 115 HP (BLF)
• 1.8 TSI - 160 HP (BZB, CDAA)
• 2.0 FSI - 150 HP (BLR, BLY, BVY)
• 2.0 TSI - 200 HP (AXX, BWA, CAWB, CCZA)
• 3.2 V6 FSI - 250 HP (AXZ)
• 3.6 V6 FSI R36 - 300 HP (BWS)
• 1.6 TDI - 105 HP (CAYC)
• 1.9 TDI - 105 HP (BKC, BXE, BLS)
• 2.0 TDI - 110/140/170 HP (BKP, BMM, BMR, CBAB, CBBB)

VW Passat B7 (362) 2010-2014: • 1.4 TSI - 122/160 HP (CAXA, CTHD, CTKA)
• 1.8 TSI - 160 HP (CDAA)
• 2.0 TSI - 210 HP (CCZA)
• 3.6 V6 FSI - 300 HP (BWS)
• 1.6 TDI - 105 HP (CAYC)
• 2.0 TDI - 140/170/177 HP (CFFB, CFGB, CFGC)

VW Passat CC (357) 2008-2012: • 1.8 TSI - 160 HP (BZB, CDAA)
• 2.0 TSI - 200/210 HP (CAWB, CCZA)
• 3.6 V6 FSI - 300 HP (BWS)
• 2.0 TDI - 140/170 HP (CBAB, CBBB)

Škoda Superb II (3T) 2008-2015: • 1.4 TSI - 125 HP (CAXC)
• 1.8 TSI - 160 HP (BZB, CDAA)
• 2.0 TSI - 200 HP (CCZA)
• 3.6 V6 FSI - 260 HP (CDVA)
• 1.6 TDI - 105 HP (CAYC)
• 1.9 TDI - 105 HP (BXE, BLS)
• 2.0 TDI - 140/170 HP (CBBB, CFGB)

Škoda Octavia II FL (1Z) 2009-2013: • Používá stejnou jednotku ve vyšších výbavách
• 1.2 TSI - 105 HP (CBZB)
• 1.4 TSI - 122 HP (CAXA)
• 1.8 TSI - 160 HP (CDAA)
• 2.0 TSI RS - 200 HP (CCZA)
• 1.6 TDI - 105 HP (CAYC)
• 2.0 TDI - 110/140/170 HP (CFHC, CLCB)

Škoda Yeti (5L) 2009-2017: • 1.2 TSI - 105 HP (CBZB)
• 1.4 TSI - 122 HP (CAXA)
• 1.8 TSI - 160 HP (CDAA)
• 2.0 TDI - 110/140/170 HP (CFHC, CBDB, CFJA)

Verze jednotky (suffix):

Související jednotky:

⚡ FUNKCE SYSTÉMU

1. ABS - Protiblokovací systém:

• 4-kanálové řízení - plná individuální kontrola
• Frekvence modulace - 15-20 Hz
• Reakční doba - < 60 ms
• Minimální rychlost - 2.5 km/h
• Maximální tlak - 200 bar
• Adaptivní regulace - AI algoritmy
• Predictive control - prediktivní řízení
• Surface detection - rozpoznání povrchu

2. ESP - Elektronická stabilizace:

• 6DOF kontrola - plná kontrola pohybu
• Torque vectoring - aktivní rozdělení momentu
• Individual wheel control - individuální řízení
• Understeer/Oversteer - kompletní kontrola
• Load compensation - kompenzace zatížení
• Sport mode - sportovní kalibrace
• ESC Sport - částečné vypnutí
• Off-road mode - terénní režim (4Motion)

3. XDS - Elektronická uzávěrka diferenciálu:

• Do 250 km/h - plný rozsah
• Cornering enhancement - vylepšení v zatáčkách
• Torque distribution - aktivní rozdělení
• Front axle - přední náprava
• Temperature management - řízení teploty
• Progressive engagement - progresivní zapojení
• Sport calibration - sportovní nastavení
• Track mode - okruhový režim

4. Auto Hold - Automatické držení:

• Automatická aktivace - při zastavení
• Neomezená doba - držení bez limitu
• Hill detection - detekce svahu
• Traffic mode - režim pro kolony
• Comfort release - komfortní uvolnění
• DSG coordination - koordinace s DSG
• Start-Stop support - podpora Start-Stop
• Memory function - paměť nastavení

5. HHC - Hill Hold Control:

• Automatická aktivace - sklon >3%
• Držení času - nastavitelné 1-3s
• Gradient detection - přesná detekce
• All-wheel support - všechna kola
• Reverse support - i při couvání
• Smooth release - plynulé uvolnění
• DSG integration - integrace s DSG
• Adjustable - nastavitelné VCDS

6. TSA - Trailer Stability Assist:

• Detekce přívěsu - automatická
• Stabilizace - aktivní stabilizace
• Speed range - 60-100 km/h
• Sway mitigation - potlačení kmitání
• Brake intervention - selektivní brzdění
• Engine reduction - omezení výkonu
• Load detection - detekce zatížení
• Adjustable - nastavitelné parametry

7. DCC Integration (výbava):

• Damper control - řízení tlumičů
• Real-time adjustment - v reálném čase
• ESP coordination - koordinace s ESP
• Comfort/Normal/Sport - režimy
• Individual mode - individuální nastavení
• Road detection - detekce povrchu
• Predictive - prediktivní řízení
• Private CAN - vlastní CAN síť

8. Dodatečné funkce:

• ROP - Roll Over Protection
• MKB - Multi Collision Brake
• RBS - Rain Brake Support
• FBS - Fading Brake Support
• CBC - Corner Brake Control
• EBD - Electronic Brakeforce Distribution
• MSR - Engine Drag Torque Control
• TPM - Tyre Pressure Monitoring ready

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

VCDS/ODIS přístup:

VCDS IDENTIFIKACE:

Address 03: ABS Brakes    Labels: 3C0-614-095.clb
Part No SW: 3C0 614 095 F    HW: 3C0 614 095 F
Component: ESP MK60EC1    0107
Revision: 00H20001
Coding: 0021623
Shop #: WSC 01357 011 00200
VCID: 3B6AD4F2E8C97A5E

No fault codes found.

Dlouhé kódování (Long Coding):

DLOUHÉ KÓDOVÁNÍ 3C0614095:

Byte 0 - Základní funkce:
Bit 0 = ABS installed
Bit 1 = ESP installed
Bit 2 = ASR installed
Bit 3 = EDS installed
Bit 4 = MSR active
Bit 5 = HBA active
Bit 6 = ROP active
Bit 7 = MKB active

Byte 1 - Rozšířené funkce:
Bit 0 = Hill Hold Control
Bit 1 = Auto Hold
Bit 2 = XDS function
Bit 3 = Trailer Stability
Bit 4 = Rain Brake Support
Bit 5 = DCC installed
Bit 6 = ACC ready
Bit 7 = Reserved

Byte 2 - Vozidlo:
Bit 0-1 = Model (00=Passat, 01=CC, 10=Superb)
Bit 2 = 4Motion/4x4
Bit 3 = DSG/Automatic
Bit 4-7 = Reserved

Byte 3 - Brzdy:
00 = Standard (312mm front)
01 = Sport (345mm front)
02 = Performance (345/310mm)
03 = R36/RS (345/310mm ventilated)

Byte 4 - Motor:
00 = Small petrol (<1.8)
01 = Medium petrol (1.8-2.0)
02 = Large petrol (>2.0)
03 = Small diesel (<2.0)
04 = Large diesel (≥2.0)

Byte 5-7 - Kalibrace:
Specifické pro model

Byte 8-15 - Rozšířené funkce:
DCC parametry
ACC příprava
Park Assist

Adaptace a kalibrace:

KALIBRACE 3C0614095:

1. Login:
   [11 - Login]
   Code: 20103

2. Steering Angle Sensor G85:
   [04 - Basic Settings]
   Group 060
   - Kola rovně
   - Motor běží
   - [Go!]
   - Otočit L/P doraz
   - Vrátit střed

3. Lateral Acceleration G200:
   Group 001
   - Vozidlo v klidu
   - [Go!]

4. Yaw Rate G202:
   Group 002
   - Vozidlo v klidu
   - [Go!]

5. Brake Pressure G201:
   Group 003
   - Nesešlapovat
   - [Go!]

6. Longitudinal G251:
   Group 004
   - Vozidlo v klidu
   - [Go!]

7. Auto Hold aktivace:
   [16 - Adaptation]
   Channel 08
   Value: 1

8. HHC nastavení:
   Channel 16
   Value: 1-3 (sekundy)

9. XDS aktivace:
   Channel 24
   Value: 1 (Standard)
   Value: 2 (Sport)

⚠️ ČASTÉ ZÁVADY

Typické problémy:

Diagnostické kódy (DTC):

ČASTÉ KÓDY 3C0614095:

00283 - ABS Wheel Speed Sensor Front Left (G47)
        008 - Implausible Signal
        → Levý přední senzor

00285 - ABS Wheel Speed Sensor Front Right (G45)
        → Pravý přední senzor

00287 - ABS Wheel Speed Sensor Rear Right (G44)
        → Pravý zadní senzor

00290 - ABS Wheel Speed Sensor Rear Left (G46)
        → Levý zadní senzor

00493 - ESP Hydraulic Pump (V156)
        → Hydraulické čerpadlo

00526 - Brake Light Switch (F/F47)
        004 - No Signal/Communication
        → Spínač brzd - častá závada!

00778 - Steering Angle Sensor (G85)
        005 - No or Incorrect Basic Setting
        → Nutná kalibrace!

01044 - Control Module Incorrectly Coded
        → Špatné kódování

01279 - Longitudinal Acceleration Sensor (G251)
        → Podélný G-senzor

01314 - Engine Control Module
        004 - No Signal/Communication
        → Komunikace s motorem

01316 - ABS Control Module 2
        004 - No Signal/Communication
        → DCC komunikace

01423 - Lateral Acceleration Sensor (G200)
        005 - No Basic Setting
        → Boční G-senzor

01435 - Brake Pressure Sensor 1 (G201)
        008 - Implausible Signal
        → Tlakový senzor - častá závada!

01486 - System Function Test
        → Test systému

01542 - Yaw Rate Sensor (G202)
        → Senzor stáčení

02536 - Supply Voltage Too Low
        → Nízké napětí

03144 - Auto Hold Button (E540)
        008 - Implausible Signal
        → Tlačítko Auto Hold

U0121 - Lost Communication With ABS
        → Ztráta komunikace

U0126 - Lost Communication With Steering
        → Komunikace s řízením

U0415 - Invalid Data from ABS
        → Neplatná data

💡 POSTUPY

Výměna ABS jednotky:

VÝMĚNA 3C0614095:

PŘÍPRAVA:
1. Backup:
   - Auto-Scan
   - Long Coding kompletní
   - Všechny adaptace
   - PR kódy vozidla

2. Nářadí:
   - VCDS/ODIS
   - Klíče 10-13mm
   - Torx T25, T30
   - DOT 4 (1.5L)
   - Tlakové odvzdušnění

DEMONTÁŽ:
1. Baterie odpojit (-)
2. Počkat 10 minut
3. Demontovat:
   - Kryt motoru
   - Baterie + držák
   - Vzduchový filtr
4. Označit hadice:
   - FL, FR, RL, RR
   - MC1, MC2
5. Odpojit:
   - Konektor 47-pin
   - 6x brzdová hadice
6. Vyšroubovat:
   - 3x šroub držáku
7. Vyjmout jednotku

MONTÁŽ:
1. Nová jednotka:
   - Správné Part No
   - Kompatibilní HW verze
2. Instalace:
   - Držák 10 Nm + 90°
   - Hadice 15 Nm
3. Konektor zajistit

ODVZDUŠNĚNÍ:
1. Tlakové 2.5 bar
2. Pořadí:
   - RR→RL→FR→FL
3. Min. 400ml/kolo
4. VCDS rutina:
   [03 - ABS]
   [04 - Basic Settings]
   Group 007

PROGRAMOVÁNÍ:
1. [03 - ABS]
2. [07 - Long Coding]
   - Přenést původní
3. [04 - Basic Settings]
   - Group 060 (řízení)
   - Group 001-004 (senzory)
4. [16 - Adaptation]
   - Channel 08 (Auto Hold)
   - Channel 16 (HHC)
   - Channel 24 (XDS)
5. Test všech funkcí
6. Test jízda 30 km
7. Clear all DTCs

Aktivace funkcí:

AKTIVACE FUNKCÍ:

Auto Hold:
1. [03 - ABS]
2. [16 - Adaptation]
3. Channel 08
4. New Value: 1
5. [Test]
6. Restart vozidla

XDS aktivace:
1. Channel 24
2. Value: 1 (Normal)
3. Value: 2 (Sport)

HHC nastavení:
1. Channel 16
2. Value: 1-3 (sekundy)

DCC kalibrace:
1. [14 - DCC]
2. [04 - Basic Settings]
3. Group 001
4. Následovat pokyny

Trailer Assist:
1. Long Coding
2. Byte 1, Bit 3 = 1
3. Nutné tažné zařízení

📊 MĚŘICÍ BLOKY VCDS

Důležité MVB pro 3C0614095:

MVB 001: Rychlosti kol
1: FL (km/h)
2: FR (km/h)
3: RL (km/h)
4: RR (km/h)

MVB 003: Spínače
1: Brzdový pedál
2: Brzdová světla
3: Auto Hold
4: Spojka/DSG

MVB 004: Úhel řízení
1: Úhel (°)
2: Rychlost (°/s)
3: Status
4: ---

MVB 005: Dynamika
1: Yaw rate (°/s)
2: Lateral G (m/s²)
3: Longitudinal G
4: Status

MVB 006: Tlaky
1: Brake pressure (bar)
2: Master cylinder (bar)
3: ---
4: ---

MVB 020: Napětí
1: Terminal 30 (V)
2: Terminal 15 (V)
3: ECU temp (°C)
4: ---

MVB 094: ESP status
1: ESP mode
2: ASR status
3: XDS status
4: System status

MVB 095: Auto Hold
1: Status
2: Active
3: Request
4: ---

MVB 096: HHC
1: Status
2: Gradient (%)
3: Active
4: Time (s)

MVB 125: CAN
1: Engine
2: Gearbox
3: Steering
4: DCC

📈 CENY A DOSTUPNOST (2024)

Ceny jednotky:

Servisní náklady:

Náhradní díly:

🔍 IDENTIFIKACE

Jak poznat 3C0614095:

Fyzická identifikace: • Štítek: 3C0614095 + suffix
• Výrobce: Continental Teves
• Označení: ESP MK60EC1
• Umístění: Motorový prostor vlevo
• Barva: Černá nebo stříbrná
• Velikost: 220x170x170mm
• Hmotnost: 7.2 kg
• Konektor: 47-pin černý

Software identifikace: • Address: 03 - ABS Brakes
• Component: "ESP MK60EC1"
• Platform: PQ46
• Long Coding: 16 bytů

Rozdíly verzí: • A-D = základní ESP
• E-G = s Auto Hold
• H-P = s XDS
• Q-T = finální s DCC

🛡️ VÝHODY A NEVÝHODY

Výhody:

• ✅ Pokročilé funkce - Auto Hold, XDS, DCC
• ✅ Spolehlivost - vylepšená MK60EC1
• ✅ Integrace - výborná s VAG systémy
• ✅ Výkon - rychlý procesor
• ✅ Možnosti - mnoho aktivovatelných funkcí

Nevýhody:

• ❌ Cena - drahé náhradní díly
• ❌ Složitost - komplexní systém
• ❌ G201 - občasné problémy
• ❌ Kalibrace - nutná po výměně
• ❌ Software - časté updaty nutné

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

ABS jednotka 3C0614095 MK60EC1 je vysoce pokročilý ESP systém pro vozidla VAG PQ46. Nabízí špičkové funkce včetně Auto Hold, XDS a DCC integrace. Ideální pro Passat B6/B7, CC a Superb II.

Doporučení:

• ✅ Pro: Passat B6/B7, CC, Superb II, Octavia II FL
• ✅ Funkce: Kompletní ESP + Auto Hold + XDS
• ✅ Spolehlivost: Velmi dobrá
• 🔧 Servis: Náročný
• 💰 Hodnota: Vysoká pro prémiové vozy

Hodnocení:

⭐⭐⭐⭐⭐ 9/10 • Funkčnost: 10/10
• Spolehlivost: 8/10
• Cena: 7/10
• Dostupnost: 8/10
• Složitost: 9/10

📝 DŮLEŽITÉ POZNÁMKY

Před nákupem:

• Ověřit správné Part Number
• Kontrola HW/SW verze
• Test čerpadla (hluk)
• Kompatibilita s výbavou
• DCC verze vs standard

Časté problémy PQ46:

• G85 senzor - kalibrace po geometrii
• Spínač brzd - F/F47 vadí často
• Software - pravidelné updaty
• Auto Hold - aktivace nutná

Tipy pro údržbu:

• DOT 4 každé 2 roky
• Kalibrace po geometrii
• Software updaty
• Test všech funkcí
• Kontrola DCC (pokud má)

Upgrade možnosti:

• Aktivace Auto Hold
• XDS Sport mode
• HHC prodloužení
• DCC kalibrace
• Trailer Assist
