Řídicí jednotka ABS 7M3907379 - MK20 pro VW Sharan I, Ford Galaxy I, Seat Alhambra I

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 7M3907379 je řídicí jednotka ABS/ESP systému MK20 od firmy Continental Teves používaná ve velkých MPV vozidlech VW Sharan, Ford Galaxy a Seat Alhambra první generace od roku 1995 do 2010. Tato jednotka řídí protiblokovací systém ABS, protiprokluzovou regulaci TCS/ASR, elektronickou stabilizaci ESP (od roku 2000) a elektronické rozdělení brzdné síly EBD.

Klíčové údaje:

• 🏭 Výrobce: Continental Teves (ATE)
• ⚙️ Typ jednotky: ABS/TCS/ESP MK20
• 📅 Období výroby: 1995-2010
• 💡 Platforma: VW/Ford joint venture
• 🔐 Označení: J104 - Řídicí jednotka ABS
• 📍 Umístění: Motorový prostor (hydraulická jednotka)
• 🔧 Generace: MK20 (různé verze)
• 🚗 Modely: Sharan 7M, Galaxy WGR, Alhambra 7V

✅ HLAVNÍ FUNKCE

Jednotka 7M3907379 řídí: • ABS - 4-kanálový protiblokovací systém
• TCS/ASR - kontrola trakce
• ESP - elektronická stabilizace (od 2000)
• EBD - elektronické rozdělení brzdné síly
• EDS - elektronická uzávěrka diferenciálu
• HBA - hydraulický brzdový asistent
• MSR - regulace brzdného momentu motoru
• CBC - kontrola brzdění v zatáčkách

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (9-16V)
• Klidový odběr: < 40 mA
• Provozní odběr: 2-35A
• Max. proudový odběr: 45A (plná aktivace)
• Pracovní teplota: -40°C až +110°C
• Hydraulický tlak: až 160 bar
• Krytí: IP54

Hardware specifikace:

• Procesor: 16-bit Motorola HC11
• Frekvence: 16 MHz
• RAM: 32 KB
• Flash paměť: 256 KB
• EEPROM: 8 KB
• Senzory: 4x rychlost kol
• Ventily: 8-12 elektromagnetických
• Čerpadlo: Recirkulační

Komunikační rozhraní:

• K-Line: ISO 9141-2
• CAN-Bus: 500 kbit/s (od 2000)
• Protokol: KWP 1281 / KWP 2000
• Adresa: 03 (ABS Brakes)
• Gateway: Přes komfortní systém

Hydraulická jednotka:

• Typ: MK20 Standard/ESP
• Počet kanálů: 4
• Ventily: 2-3 na kolo
• Čerpadlo: Plunger pump
• Motor čerpadla: DC 12V, 120W
• Hmotnost: cca 5.8 kg
• Brzdová kapalina: DOT 4
• Objem: cca 60 ml

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

VW Sharan I (7M) 1995-2010: • 1.8 T 20V - 150 HP (AJH, AWC)
• 1.9 TDI - 90/110/115 HP (AFN, AVG, AUY, ASZ, BTB)
• 1.9 TDI PD - 130/150 HP (AWX, BVK)
• 2.0 - 115 HP (ADY, ATM)
• 2.0 TDI - 136/140 HP (BRT, BVH, CFJA)
• 2.8 VR6 - 174/204 HP (AAA, AMY, AYL)

Ford Galaxy I (WGR) 1995-2006: • 1.9 TDI - 90/110/115 HP (AFN, AVG, AUY, ASZ, BTB)
• 1.9 TDI PD - 130/150 HP (AWX, BVK)
• 2.0 - 115/145 HP (NSE, NSG)
• 2.3 - 145 HP (E5SA, Y5B)
• 2.8 V6 - 174/204 HP (AAA, AMY, AYL)

Seat Alhambra I (7V) 1996-2010: • 1.8 T 20V - 150 HP (AJH, AWC)
• 1.9 TDI - 90/110/115 HP (AFN, AVG, AUY, ASZ, BTB)
• 1.9 TDI PD - 130/150 HP (AWX, BVK)
• 2.0 - 115 HP (ADY, ATM)
• 2.0 TDI - 140 HP (BRT, CFJA)
• 2.8 V6 - 204 HP (AYL)

Verze jednotky:

Související jednotky:

⚡ FUNKCE SYSTÉMU

1. ABS - Protiblokovací systém:

• 4-kanálové řízení - individuální kontrola
• Frekvence modulace - 7-12 Hz
• Práh aktivace - 15% prokluz
• Minimální rychlost - 5 km/h
• Maximální tlak - 160 bar
• Reakční doba - 120 ms
• Diagonal split - diagonální okruhy
• Adaptivní regulace - učící se systém

2. TCS/ASR - Kontrola trakce:

• Rozsah - 0-80 km/h
• Brake intervention - brzdění protáčejícího kola
• Engine torque - redukce výkonu motoru
• CAN communication - s řídící jednotkou motoru
• Threshold - 10% rozdíl rychlostí
• Response time - 200 ms
• Deactivation - tlačítko TCS OFF
• Standard - od verze A

3. ESP - Elektronická stabilizace (od 2000):

• Yaw sensor - snímač stáčení G202
• Lateral sensor - boční akcelerometr G200
• Steering angle - úhel řízení G85
• Individual braking - selektivní brzdění
• Engine intervention - omezení výkonu
• Speed range - 15-200 km/h
• ESP OFF - možnost vypnutí
• Od verze - C a vyšší

4. EDS - Elektronická uzávěrka diferenciálu:

• Rozsah - 0-40 km/h
• Front axle - přední náprava
• Brake intervention - brzdění vnitřního kola
• Max pressure - 60 bar
• Differential effect - až 25% uzávěrky
• Automatic - plně automatické
• Traction improvement - lepší trakce
• Standard - od verze B

5. HBA - Hydraulic Brake Assist:

• Emergency detection - detekce nouzového brzdění
• Pressure boost - zvýšení tlaku
• Full ABS - plné využití ABS
• Speed threshold - >8 km/h
• Pedal speed - rychlost sešlápnutí
• Automatic - automatická aktivace
• Safety - zkrácení brzdné dráhy
• Standard - od verze C

6. EBD - Electronic Brakeforce Distribution:

• Dynamic - dynamické rozdělení
• Load sensing - detekce zatížení
• Rear limitation - omezení zadní nápravy
• Prevents lock - prevence blokování
• Continuous - kontinuální regulace
• All speeds - všechny rychlosti
• Integrated - integrováno v ABS
• Always active - vždy aktivní

7. MSR - Engine Drag Torque Control:

• Downshift - při podřazení
• Engine brake - motorová brzda
• Prevents lock - prevence blokování
• Slippery surface - kluzký povrch
• Automatic - automatické
• CAN control - přes CAN
• Safety - bezpečnost
• Od verze - D a vyšší

8. Diagnostické funkce:

• Self-test - při startu
• Sensor monitoring - kontrola senzorů
• Valve test - test ventilů
• Pump test - test čerpadla
• Warning lamp - kontrolka ABS
• Fault memory - paměť závad
• Freeze frame - zmrazené snímky
• Clear codes - mazání kódů

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

VAG-COM/VCDS přístup:

VCDS IDENTIFIKACE:

Address 03: ABS Brakes    Labels: 7M3-907-379.lbl
Part No: 7M3 907 379 D
Component: ABS/ESP MK20IE    0203
Coding: 04497
Shop #: WSC 01234 123 12345
VCID: 2A4B5C6D7E8F

No fault codes found.

Kódování (5 číslic):

KÓDOVÁNÍ 7M3907379:

Pozice 1: Region
0 = Evropa/ROW
1 = USA/Kanada

Pozice 2: Výbava
4 = ABS only
5 = ABS + TCS
6 = ABS + TCS + EDS
7 = ABS + ESP komplet

Pozice 3: Motor
4 = Benzín
5 = Diesel

Pozice 4-5: Vozidlo
97 = Sharan/Galaxy/Alhambra

Příklad: 04497
= Evropa, ABS only, benzín, Sharan

Měřicí bloky (MVB):

MĚŘICÍ BLOKY 7M3907379:

MVB 001: Rychlosti kol
1: FL speed (km/h)
2: FR speed (km/h)
3: RL speed (km/h)
4: RR speed (km/h)
Norma: 0.0 v klidu

MVB 002: Rychlosti pokračování
Duplikát MVB 001

MVB 003: Spínače
1: Brake light switch
2: Brake pedal
3: TCS/ESP button
4: ---

MVB 004: Úhel řízení (ESP)
1: Steering angle (°)
2: Steering rate (°/s)
3: ---
4: ---

MVB 005: Tlak brzd
1: Pressure (bar)
2: ---
3: ---
4: ---

MVB 006: Dynamika (ESP)
1: Yaw rate (°/s)
2: Lateral accel (m/s²)
3: ---
4: ---

MVB 020: Napětí
1: Supply voltage (V)
2: ---
3: ---
4: ---

⚠️ ČASTÉ ZÁVADY

Typické problémy:

Diagnostické kódy (DTC):

ČASTÉ KÓDY 7M3907379:

00283 - ABS Wheel Speed Sensor Front Left (G47)
        → Levý přední senzor

00285 - ABS Wheel Speed Sensor Front Right (G45)
        → Pravý přední senzor

00287 - ABS Wheel Speed Sensor Rear Right (G44)
        → Pravý zadní senzor

00290 - ABS Wheel Speed Sensor Rear Left (G46)
        → Levý zadní senzor - ČASTÁ ZÁVADA!

00301 - ABS Return Flow Pump (V39)
        → Zpětné čerpadlo

00526 - Brake Light Switch (F)
        → Spínač brzdových světel

00532 - Supply Voltage B+
        → Napájecí napětí

00668 - Supply Voltage Terminal 30
        → Napájení svorka 30

00778 - Steering Angle Sensor (G85)
        → Senzor úhlu řízení (ESP)

01044 - Control Module Incorrectly Coded
        → Špatné kódování

01276 - ABS Hydraulic Pump (V64)
        → Hydraulické čerpadlo - ČASTÁ ZÁVADA!

01279 - Longitudinal Acceleration Sensor (G251)
        → Podélný G-senzor (ESP)

01314 - Engine Control Module
        → Komunikace s motorem

01423 - Lateral Acceleration Sensor (G200)
        → Boční G-senzor (ESP)

01542 - Yaw Rate Sensor (G202)
        → Senzor stáčení (ESP)

16352 - Control Module Defective
        → Vadná řídicí jednotka

18265 - Load Signal
        → Signál zatížení

65535 - Internal Control Module Memory Error
        → Vnitřní chyba paměti

💡 POSTUPY

Výměna ABS jednotky:

VÝMĚNA 7M3907379:

PŘÍPRAVA:
1. Backup:
   - Kódování (5 číslic)
   - Výbava vozidla
   - Typ motoru

2. Nářadí:
   - VAG-COM/VCDS
   - Klíče 10,11,13mm
   - DOT 4 (1L)
   - Odvzdušňovací zařízení

DEMONTÁŽ:
1. Baterie odpojit (-)
2. Počkat 3 minuty
3. Přístup (Sharan):
   - Kryt motoru
   - Levý přední podběh
4. Označit hadice:
   - FL, FR, RL, RR
   - HZ1, HZ2
5. Odpojit:
   - Konektor 25/38-pin
   - 6x brzdová hadice
6. Demontovat:
   - 3x šroub držáku
7. Vyjmout jednotku

MONTÁŽ:
1. Nová jednotka:
   - Správné číslo dílu
   - Kompatibilní verze
2. Instalace:
   - Držák 20 Nm
   - Hadice 15 Nm
3. Konektor připojit

ODVZDUŠNĚNÍ:
1. Klasické:
   - RR→RL→FR→FL
   - Opakovat 2x
2. VAG-COM:
   [03 - ABS]
   [04 - Basic Settings]
   [Group 001]
   Následovat pokyny

PROGRAMOVÁNÍ:
1. [03 - ABS]
2. [07 - Coding]
   - Zadat původní kód
3. Clear DTCs
4. Test jízda

Kalibrace ESP senzorů:

KALIBRACE G85 (ESP modely):

1. Příprava:
   - Rovná plocha
   - Motor běží
   - Kola rovně

2. VAG-COM:
   [03 - ABS]
   [04 - Basic Settings]
   [Group 060]

3. Postup:
   - Start
   - Otočit volant vlevo doraz
   - Otočit vpravo doraz
   - Vrátit na střed
   - Ukončit

4. Kontrola:
   - MVB 004
   - 0° ±5°

KALIBRACE G200/G202:
1. [03 - ABS]
2. [04 - Basic Settings]
3. [Group 001]
4. Vozidlo v klidu
5. Start kalibrace
6. Čekat 60 sekund
7. Test jízda

📊 MĚŘICÍ HODNOTY

Správné hodnoty:

REFERENČNÍ HODNOTY:

Senzory rychlosti:
- V klidu: 0.0 km/h
- Tolerance: ±2 km/h
- Při jízdě: shodné ±3%

Napětí:
- Terminal 30: 12-14.5V
- Při běhu: 13.5-14.5V

ESP senzory (pokud má):
- G85: 0° ±5° (střed)
- G200: 0 m/s² ±0.5
- G202: 0 °/s ±2

Tlak brzd:
- Klid: 0 bar
- Max: 160 bar

Spínače:
- Brzda: 0/1
- TCS/ESP: 0/1

📈 CENY A DOSTUPNOST (2024)

Ceny jednotky:

Servisní náklady:

Náhradní díly:

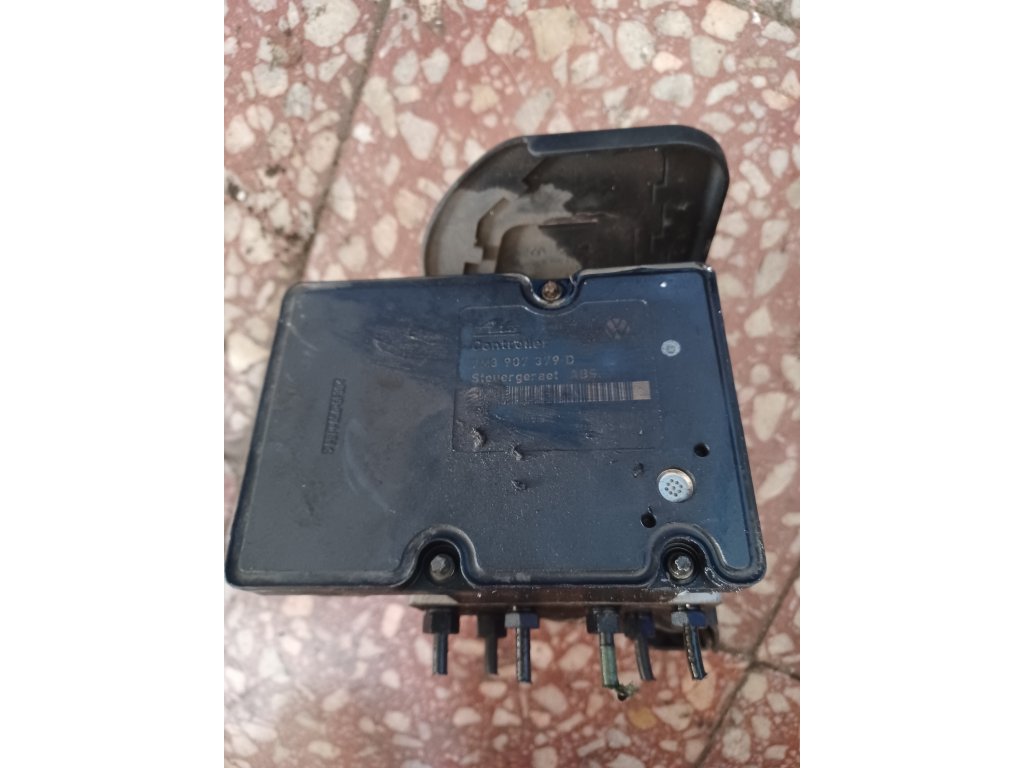

🔍 IDENTIFIKACE

Jak poznat 7M3907379:

Fyzická identifikace: • Štítek: 7M3907379 + suffix
• Výrobce: Continental Teves
• Označení: MK20 nebo MK20IE
• Umístění: Motorový prostor vlevo
• Barva: Stříbrná/černá
• Velikost: 180x150x140mm
• Váha: 5.8 kg
• Konektor: 25-pin (ABS) nebo 38-pin (ESP)

Software identifikace: • Address: 03 - ABS Brakes
• Component: "ABS MK20" nebo "ESP MK20IE"
• Coding: 5 číslic
• KWP 1281 nebo KWP 2000

Rozdíly verzí: • 7M3907379 = ABS only
• 7M3907379C = první ESP
• 7M3907379D-G = ESP vylepšené
• Suffix určuje funkce

🛡️ VÝHODY A NEVÝHODY

Výhody:

• ✅ Spolehlivost - osvědčený MK20
• ✅ Dostupnost - běžné díly
• ✅ Cena - levné náhradní díly
• ✅ Jednoduchost - snadná diagnostika
• ✅ Kompatibilita - VW/Ford/Seat

Nevýhody:

• ❌ Stáří - 15-30 let staré
• ❌ Čerpadlo - hlučnost s věkem
• ❌ Zadní senzory - častá koroze
• ❌ ESP kalibrace - nutná po výměně
• ❌ Technologie - zastaralá

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

ABS jednotka 7M3907379 MK20 je spolehlivý systém pro MPV vozidla VW Sharan, Ford Galaxy a Seat Alhambra. Nabízí základní až pokročilé funkce včetně ESP. Dobrá dostupnost dílů a snadný servis.

Doporučení:

• ✅ Pro: Sharan 7M, Galaxy WGR, Alhambra 7V
• ✅ Funkce: ABS/TCS/ESP dle verze
• ✅ Spolehlivost: Dobrá
• 🔧 Servis: Jednoduchý
• 💰 Hodnota: Výborná pro starší MPV

Hodnocení:

⭐⭐⭐⭐ 7/10 • Funkčnost: 7/10
• Spolehlivost: 7/10
• Cena: 8/10
• Dostupnost: 8/10
• Složitost: 6/10

📝 DŮLEŽITÉ POZNÁMKY

Před nákupem:

• Ověřit správné číslo dílu
• Kontrola verze (ABS/ESP)
• Test čerpadla (hluk)
• Kompatibilita s výbavou
• Stav konektoru

Časté problémy 7M:

• Zadní senzory - koroze kabelů
• Čerpadlo - hlučnost po 150tkm
• ESP kalibrace - po geometrii
• Komunikace - K-Line problémy

Tipy pro údržbu:

• DOT 4 každé 2 roky
• Kontrola senzorů ročně
• Čištění kroužků
• WD-40 na konektory
• Kalibrace po geometrii

Speciální poznámky:

• Ford Galaxy - jiné číslo dílu
• Seat Alhambra - identické s VW
• ESP od roku 2000
• Facelift 2000 - změny
