ABS jednotka A2095451732 - Continental Teves MK25E pro Mercedes-Benz CLK W209, C-Class W203, SLK R171 (2000-2011)

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka A2095451732 (také psáno A 209 545 17 32) je hydraulická ABS/ESP jednotka Continental Teves MK25E používaná v kompaktních a středních vozidlech Mercedes-Benz od roku 2000. Tato jednotka s integrovanou ECU řídí 4-kanálový ABS, ESP (Electronic Stability Program), ASR (Acceleration Slip Regulation), BAS (Brake Assist System), EBV (Electronic Brakeforce Distribution), ROM (Roll-Over Mitigation) a SBC předpříprava (u některých verzí). Používá se především v modelech Mercedes CLK W209, C-Class W203/W204, SLK R171, CLC C203.

Klíčové údaje:

• 🏭 Výrobce: Continental Teves (ATE)
• ⚙️ Typ jednotky: MK25E s integrovanou ECU
• 📅 Období výroby: 2000-2011
• 💡 Generace: MK25E (Enhanced)
• 🔐 Označení: ESP řídicí jednotka
• 📍 Umístění: Motorový prostor (přední levá strana)
• 🔧 Komunikace: CAN-Bus
• 🚗 Platforma: W203/W209/R171

✅ VERZE A VARIANTY

Hlavní varianty jednotky A2095451732:

Continental/Teves referenční čísla:

Odpovídající ECU čísla:

🚗 KOMPATIBILNÍ VOZIDLA - DETAILNÍ SEZNAM

Mercedes-Benz:

CLK W209 (2002-2009): • CLK 200 Kompressor - 163 HP (M271.940)
• CLK 240 - 170 HP (M112.912)
• CLK 280 - 231 HP (M272.940)
• CLK 320 - 218 HP (M112.955)
• CLK 350 - 272 HP (M272.960)
• CLK 500 - 306 HP (M113.968)
• CLK 550 - 388 HP (M273.960)
• CLK 55 AMG - 367 HP (M113.987)
• CLK 63 AMG - 481/507 HP (M156.985)
• CLK 200 CDI - 122 HP (OM646.962)
• CLK 220 CDI - 150 HP (OM646.963)
• CLK 270 CDI - 170 HP (OM612.967)
• CLK 320 CDI - 224 HP (OM642.910)

CLK Cabrio A209 (2003-2010): • Stejné motorizace jako W209
• Specifické nastavení pro kabriolet

C-Class W203 (2000-2007): • C 180 Kompressor - 143 HP (M271.946)
• C 200 Kompressor - 163 HP (M271.940)
• C 230 Kompressor - 192 HP (M271.948)
• C 240 - 170 HP (M112.912)
• C 280 - 231 HP (M272.940)
• C 320 - 218 HP (M112.946)
• C 350 - 272 HP (M272.960)
• C 32 AMG - 354 HP (M112.961)
• C 55 AMG - 367 HP (M113.988)
• C 200 CDI - 122 HP (OM646.962)
• C 220 CDI - 143/150 HP (OM646.963)
• C 270 CDI - 170 HP (OM612.962)
• C 320 CDI - 224 HP (OM642.910)

C-Class W204 (2007-2014): • Některé rané verze používají MK25E
• C 180 Kompressor - 156 HP (M271.952)
• C 200 Kompressor - 184 HP (M271.950)
• C 250 - 204 HP (M271.860)
• C 280 - 231 HP (M272.947)
• C 350 - 272 HP (M272.961)
• C 63 AMG - 457/487 HP (M156.985)

SLK R171 (2004-2011): • SLK 200 Kompressor - 163 HP (M271.944)
• SLK 280 - 231 HP (M272.942)
• SLK 350 - 272/305 HP (M272.963)
• SLK 55 AMG - 360/400 HP (M113.989)

CLC C203 (2008-2011): • CLC 180 Kompressor - 143 HP (M271.946)
• CLC 200 Kompressor - 184 HP (M271.957)
• CLC 230 - 204 HP (M272.920)
• CLC 350 - 272 HP (M272.960)
• CLC 200 CDI - 122 HP (OM646.962)
• CLC 220 CDI - 150 HP (OM646.963)

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (9-16V)
• Klidový odběr: < 30 mA
• Provozní odběr: 2-40A
• Max. proudový odběr: 50A (motor čerpadla)
• Pracovní teplota: -40°C až +85°C
• Skladovací teplota: -40°C až +125°C
• Krytí: IP67
• EMC: ECE R10

Hardware specifikace:

• Procesor: Motorola MPC555 (32-bit)
• Frekvence: 40 MHz
• RAM: 256 KB
• Flash paměť: 2 MB
• EEPROM: 64 KB
• A/D převodníky: 32x 10-bit
• PWM výstupy: 24 kanálů
• CAN: 2x High-Speed 500 kbit/s
• Diagnostický protokol: KWP2000 / UDS

Hydraulická jednotka:

• Typ: Continental MK25E
• Počet kanálů: 4 (individuální)
• Počet ventilů: 12
• Pracovní tlak: až 180 bar
• Motor čerpadla: DC 12V, 160W
• Typ čerpadla: 6-pístové radiální
• Hmotnost: 4.8 kg (komplet)
• Rozměry: 185x155x105mm
• Brzdová kapalina: DOT 4 / MB 331.0
• Integrovaná ECU: Ano

Připojené senzory a systémy:

⚡ FUNKCE SYSTÉMU

1. Základní funkce:

ABS (Anti-lock Braking System): • 4-kanálová individuální regulace
• Adaptivní práh prokluzu - 8-30%
• Frekvence regulace - až 25 Hz
• Minimální rychlost - 5 km/h
• Cornering ABS - optimalizace v zatáčce
• EBV - elektronické rozdělení brzdné síly

ESP (Electronic Stability Program): • Kontrola stability vozidla
• Understeer/Oversteer control
• Yaw moment control
• ROM - ochrana proti převrácení
• Trailer stabilization - stabilizace přívěsu
• Load compensation - kompenzace zatížení

ASR (Acceleration Slip Regulation): • Kontrola prokluzu při akceleraci
• Brzdění prokluzujícího kola
• Redukce výkonu motoru
• Funkční 0-250 km/h

2. Pokročilé funkce:

BAS (Brake Assist System): • Nouzový brzdový asistent
• Detekce panického brzdění
• Maximální brzdný tlak
• Zkrácení brzdné dráhy o 45%

Pre-Safe Brake: • Předpříprava brzd
• Automatické přiblížení destiček
• Sušení brzd za deště
• Zvýšení citlivosti

AMG specifické funkce: • 3-stupňové ESP

• ON - plná asistence
• SPORT - omezená asistence
• OFF - vypnuto
  • Race Start - launch control
  • Brake fade compensation

3. Integrace s dalšími systémy:

SBC (Sensotronic Brake Control): • Elektro-hydraulické brzdy
• By-wire technologie
• Adaptivní brzdění
• Komfortní zastavení

Airmatic: • Spolupráce se vzduchovým podvozkem
• Adaptace ESP na výšku vozidla
• Optimalizace při změně tuhosti

4MATIC (pokud instalováno): • Integrace s pohonem všech kol
• Optimalizace rozdělení momentu
• Adaptivní ESP strategie

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Star Diagnosis (DAS/Xentry) přístup:

STAR DIAGNOSIS IDENTIFIKACE:

Control unit: ESP
Part number: A 209 545 17 32
Supplier: Continental Teves
Type: MK25E
Software version: V2.0.3
Hardware version: H02
Coding: 0012345678
Production date: 15.03.2005

No fault codes stored.

Kódování jednotky:

KÓDOVÁNÍ MK25E:

10-místné kódování: 0012345678

Pozice 1-2: Typ vozidla
00 = W203 C-Class
01 = W209 CLK
02 = R171 SLK
03 = C203 CLC

Pozice 3: Motorizace
1 = 4-válec benzín
2 = 6-válec benzín
3 = 8-válec benzín
4 = 4-válec diesel
5 = 6-válec diesel
6 = AMG

Pozice 4: Převodovka
1 = Manuál 6-st.
2 = Automatická 5-st.
3 = Automatická 7G-Tronic

Pozice 5: Výbava
1 = Základní
2 = Avantgarde
3 = Sport paket
4 = AMG paket

Pozice 6-10: Specifické options

Adaptace a kalibrace:

STAR DIAGNOSIS ADAPTACE:

1. Steering angle sensor (N49):
- Ignition ON
- Wheels straight
- Start calibration
- Turn left max → right max → center
- Store values

2. ESP sensor (G202/G200):
- Vehicle stationary
- Engine running
- Level surface
- Start calibration
- Wait 60 seconds
- Completed

3. Brake pressure sensor:
- Engine running
- Press brake pedal 5x
- Automatic calibration
- Values stored

4. SBC integration (if equipped):
- Connect to SBC module
- Synchronize ESP/SBC
- Test emergency brake
- Function check OK

Speciální funkce (AMG):

AMG SPECIFIC SETTINGS:

ESP Mode Configuration:
- Standard: 100% intervention
- Sport: 50% intervention
- OFF: 0% intervention

Race Start Activation:
- ESP in Sport mode
- Brake + Accelerator
- Release brake
- Launch control active

Performance Parameters:
- Slip threshold: 15-30%
- Yaw rate limit: Extended
- Torque reduction: Minimized

⚠️ ČASTÉ ZÁVADY

Typické problémy A2095451732:

Diagnostické kódy DTC:

NEJČASTĚJŠÍ DTC KÓDY:

C1011 - Pump Motor Circuit
→ Motor čerpadla vadný
→ Nutná výměna jednotky

C1401 - Control Module Defective
→ Interní závada ECU
→ Oprava nebo výměna

C1143 - Steering Angle Sensor
       Not Initialized
→ Nutná kalibrace N49

C1141-C1144 - Wheel Speed Sensors
→ Kontrola senzorů L6/2-L6/5
→ Kontrola magnetických kroužků

C1000 - CAN Communication Error
→ Kontrola CAN-Bus
→ Měření odporu 60Ω

C1200 - Brake Pressure Sensor
       Signal Implausible
→ B37 vadný (interní)

C1012 - Valve Relay Circuit
→ Relé ventilů vadné
→ Kontrola napájení

5001 - ESP Temporarily Unavailable
→ Přehřátí systému
→ Nechat vychladnout

💡 POSTUPY OPRAV

Výměna jednotky A2095451732:

VÝMĚNA ABS/ESP JEDNOTKY:

PŘÍPRAVA:
- Star Diagnosis (DAS/Xentry)
- Nová jednotka (správné číslo!)
- Klíče 10, 13mm
- Torx T25, T30
- DOT 4 / MB 331.0 (1L)
- Pressure bleeder

DEMONTÁŽ:
1. Baterie odpojit (-)
2. Počkat 15 minut
3. Kryt motoru odstranit
4. Označit hadice:
   VL, VR, HL, HR, HZ1, HZ2
5. Konektor 46-pin odpojit
6. Brzdové hadice:
   - Postupně povolit
   - Zaslepit otvory
7. Držák jednotky:
   - 3x matice 13mm
   - Jednotku vyjmout

MONTÁŽ:
1. Nová jednotka namontovat
2. Držák dotáhnout (25 Nm)
3. Hadice připojit:
   - NOVÁ těsnění!
   - Moment 15 Nm
4. Konektor zapojit
5. DOT 4 doplnit

ODVZDUŠNĚNÍ:
1. Pressure bleeder připojit
2. Tlak 2 bar
3. Pořadí: HR→HL→VR→VL
4. Star Diagnosis:
   - Automatic bleeding
   - 5 minut

PROGRAMOVÁNÍ:
1. Star Diagnosis
2. Control unit adaptation
3. Coding přenést
4. Variant coding
5. Calibrations:
   - N49 steering
   - G202/G200 ESP
   - B37 pressure

TEST:
- Kontrolky zhasnou
- Test jízda 30 km
- ESP test

Oprava ECU jednotky:

OPRAVA ŘÍDICÍ JEDNOTKY:

MOŽNOSTI OPRAVY:

1. BBA-REMAN:
- Cena: 8.000-12.000 Kč
- Doba: 2-3 dny
- Záruka: 24 měsíců

2. ACtronics:
- Cena: 7.000-10.000 Kč
- Doba: 3-5 dnů
- Záruka: 12 měsíců

3. ECU Testing CZ:
- Cena: 6.000-9.000 Kč
- Doba: 2-4 dny
- Záruka: 12 měsíců

POSTUP:
1. Jednotku demontovat
2. Zaslat na opravu
3. Po opravě namontovat
4. Nepotřebuje kódování
5. Pouze kalibrace

Čištění hydraulické části:

ČIŠTĚNÍ VENTILŮ:

CHEMICKÉ ČIŠTĚNÍ:
1. Jednotku ponechat v autě
2. Isopropanol aplikovat
3. Star Diagnosis:
   - Valve test
   - Aktivace všech ventilů
4. Opakovat 5x

MECHANICKÉ ČIŠTĚNÍ:
1. Jednotku demontovat
2. Hydrauliku rozebrat
3. Ventily vyčistit
4. Nová těsnění
5. Sestavit a otestovat

PREVENCE:
- DOT 4 měnit každé 2 roky
- Používat MB 331.0
- Kontrola vlhkosti v kapalině

📊 TESTOVÁNÍ

Testovací protokol:

TEST PROTOKOL MK25E:

1. VIZUÁLNÍ KONTROLA:
□ Hladina DOT 4
□ Barva kapaliny
□ Těsnost spojů
□ Stav hadic
□ Konektory OK
□ Koroze

2. STATICKÝ TEST:
□ Zapalování ON
□ ESP/ABS kontrolky 3s
□ Kontrolky zhasnou
□ Žádné chybové hlášení

3. STAR DIAGNOSIS:
□ Komunikace OK
□ Žádné DTC
□ Kódování správné
□ Kalibrace OK
□ Live data OK

4. FUNKČNÍ TEST:
□ ABS test 40 km/h
□ ESP test zatáčka
□ BAS test
□ ASR test akcelerace
□ AMG mode test (pokud)

5. MĚŘICÍ HODNOTY:
□ Rychlosti kol ±2 km/h
□ Úhel volantu 0° ±5°
□ Yaw rate 0 ±1°/s
□ Lateral G 0 ±0.05g
□ Tlak brzd OK

6. TEST JÍZDA:
□ Město 10 km
□ Dálnice 20 km
□ ESP test
□ Všechny funkce OK

VÝSLEDEK: OK/NOK
Datum: _______
Technik: _______

📈 CENY A DOSTUPNOST (2024)

Ceny jednotky A2095451732:

Servisní náklady:

Související díly:

🔍 IDENTIFIKACE

Jak poznat správnou jednotku:

Umístění: • Motorový prostor - levá přední strana
• Vedle nádobky brzdové kapaliny
• Pod plastovým krytem

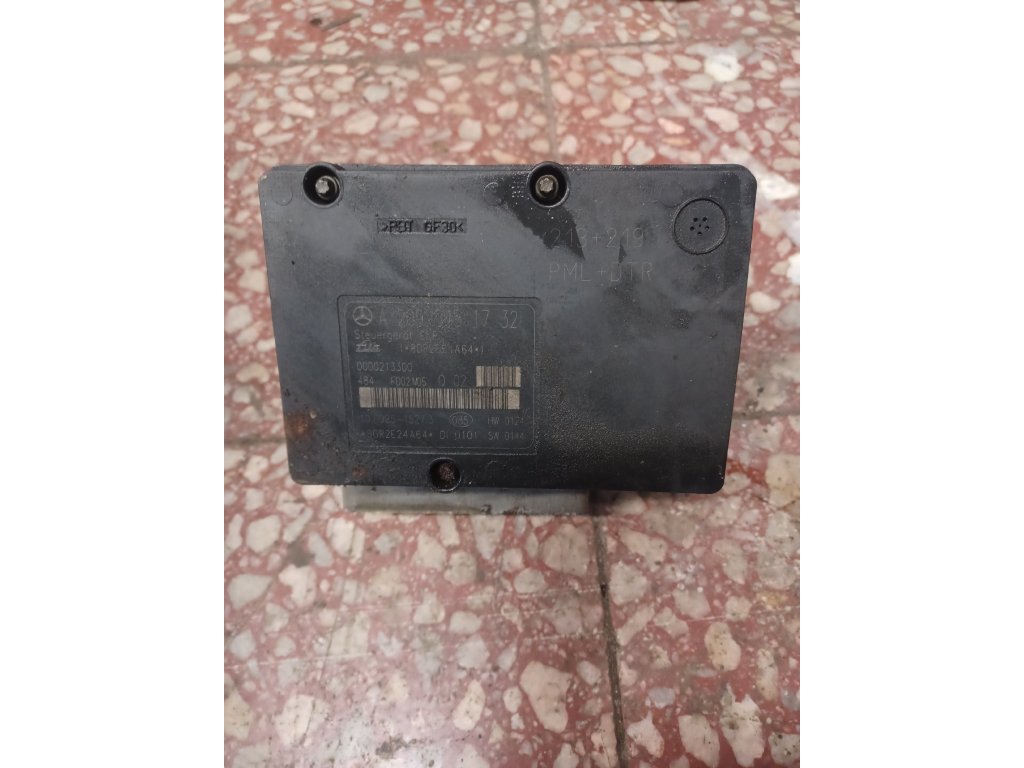

Štítek jednotky:

Continental Teves
A 209 545 17 32    ← Mercedes číslo
10.0960-0110.3     ← Continental číslo
MK25E              ← Typ systému
SW: V2.0.3         ← Software
Date: 15.03.2005   ← Datum výroby
Made in Germany

Kontrola kompatibility: • Podle VIN - datacard
• EPC - elektronický katalog
• Star Diagnosis - automatická detekce
• Štítek v kufru - kódy výbavy

🛡️ VÝHODY A NEVÝHODY

Výhody:

• ✅ Spolehlivost - Continental kvalita
• ✅ Integrovaná ECU - kompaktní
• ✅ Pokročilé funkce - BAS, Pre-Safe
• ✅ AMG režimy - sportovní nastavení
• ✅ Dobrá diagnostika - Star Diagnosis
• ✅ Možnost opravy - ECU opravitelná

Nevýhody:

• ❌ Cena - drahé náhradní díly
• ❌ Složitost - složité kódování
• ❌ Star Diagnosis - nutný pro servis
• ❌ Stáří - jednotky 15+ let
• ❌ Motor čerpadla - častá závada

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

ABS jednotka A2095451732 (Continental MK25E) je kvalitní a spolehlivý systém pro Mercedes-Benz CLK W209 a příbuzné modely. Nabízí pokročilé bezpečnostní funkce včetně BAS a Pre-Safe. Hlavní slabinou je motor čerpadla a složitost servisu vyžadující Star Diagnosis. Při pravidelné údržbě poskytuje spolehlivý provoz.

Hodnocení:

⭐⭐⭐⭐ 7.5/10 • Funkčnost: 8/10
• Spolehlivost: 7/10
• Cena oprav: 6/10
• Dostupnost: 8/10
• Složitost: 6/10

📝 DŮLEŽITÉ POZNÁMKY

Tipy pro majitele:

• Používat pouze DOT 4 / MB 331.0
• Výměna kapaliny každé 2 roky
• Pravidelná diagnostika Star
• Kalibrace po geometrii
• Servis v MB servisu doporučen
• Pozor na vlhkost v systému

Preventivní údržba:

• Každé 2 roky: Výměna brzdové kapaliny
• Každých 40.000 km: Kontrola systému
• Po výměně baterie: Kontrola kalibrací
• Ročně: Diagnostika ESP/ABS

Varovné signály:

• ESP kontrolka často bliká
• Hlučný motor čerpadla
• Měkký brzdový pedál
• ABS aktivuje předčasně
• Chybové hlášení na displeji
