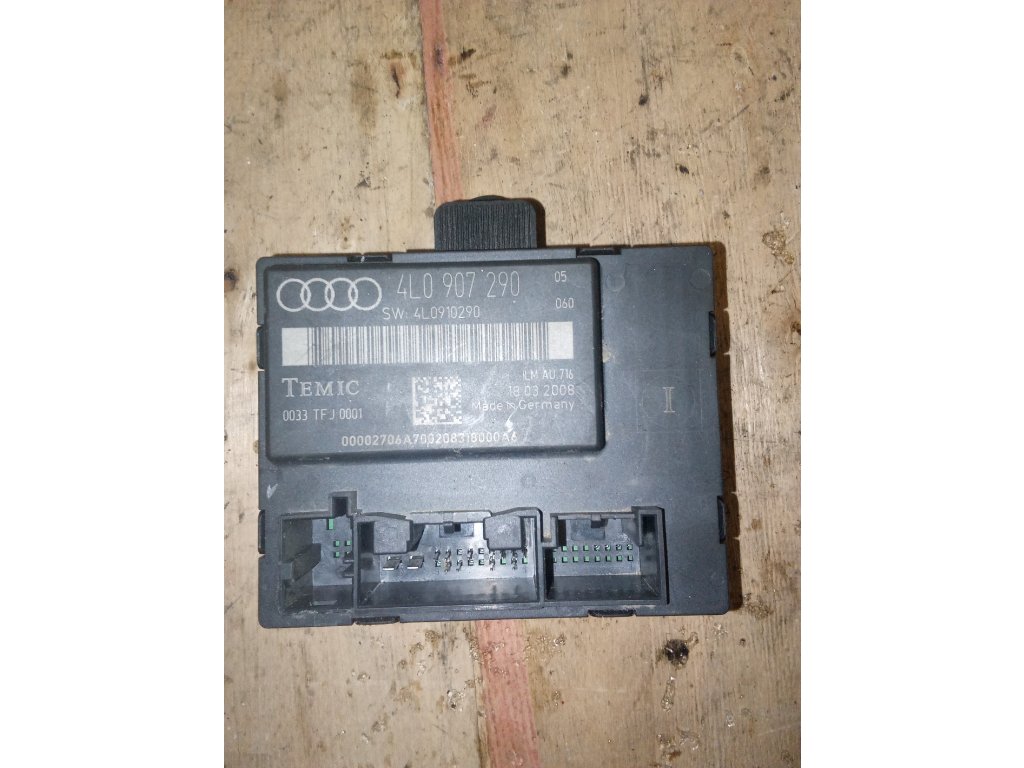

Řídicí jednotka komfortního systému Audi Q7 4L0907290 - Kessy modul

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 4L0907290 je řídicí modul komfortního přístupu a startování Kessy (Keyless Entry Start and Exit System) používaný v luxusním SUV Audi Q7 (4L). Tento modul řídí bezklíčový přístup, startování a související komfortní funkce.

Klíčové údaje:

• 🏭 Výrobce: Hella/Marquardt pro Audi AG
• ⚙️ Typ systému: Kessy - Access & Start Authorization
• 📅 Období výroby: 2006-2015
• 💡 Platforma: PL71 (Q7 4L)
• 🔐 Označení: Komfortní modul přístupu
• 📍 Umístění: Pod přístrojovou deskou (strana řidiče)

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

Audi Q7 (4L) všechny verze:

• Q7 3.0 TDI (2006-2015)
• Q7 3.0 TFSI (2010-2015)
• Q7 3.6 FSI (2006-2010)
• Q7 4.2 TDI (2007-2015)
• Q7 4.2 FSI (2006-2010)
• Q7 6.0 TDI V12 (2008-2012)
• SQ7 - sportovní verze

Možné použití v dalších modelech:

• VW Touareg II (7P) - podobný systém
• Porsche Cayenne (958) - sdílená platforma
• Audi A6 (C6/4F) - některé verze
• Audi A8 (D3/4E) - starší generace

⚡ FUNKCE MODULU KESSY

Hlavní funkce bezklíčového systému:

1. Komfortní přístup (Keyless Entry):

• 🔹 Automatické odemčení při přiblížení
• 🔹 Senzory v klikách dveří
• 🔹 Selektivní odemykání
• 🔹 Odemčení víka kufru
• 🔹 Welcome osvětlení

2. Bezklíčové startování (Keyless Go):

• 🔹 Start/Stop tlačítko
• 🔹 Detekce klíče v interiéru
• 🔹 Imobilizér 5. generace
• 🔹 Backup start při vybité baterii
• 🔹 Automatická deaktivace

3. Komfortní funkce:

• 🔹 Paměť nastavení (sedadla, zrcátka)
• 🔹 Personalizace až 4 klíče
• 🔹 Automatické zamčení při odchodu
• 🔹 Safe lock aktivace
• 🔹 Panic alarm

4. Elektrický víko kufru:

• 🔹 Elektrické otevírání/zavírání
• 🔹 Kick sensor (pohyb nohou)
• 🔹 Programovatelná výška otevření
• 🔹 Ochrana proti přiskřípnutí
• 🔹 Dálkové ovládání

5. Bezpečnostní funkce:

• 🔹 Relay Attack Protection
• 🔹 Rolling code
• 🔹 Šifrovaná komunikace
• 🔹 Motion sensor v klíči
• 🔹 Time-out funkce

🔄 VERZE A NÁHRADY

✨ Přehled verzí modulu:

🔧 Související komponenty:

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostická adresa:

• ✅ 05 - Kessy - hlavní adresa
• ✅ 09 - Centrální elektrika - BCM
• ✅ 46 - Komfortní modul - alternativa
• ✅ 42/52/62/72 - Dveře - související

Kódování jednotky:

Long Coding - příklad:
Byte 0:
Bit 0: Kessy aktivní
Bit 1: Kick sensor
Bit 2: Safe lock
Bit 3: Selective unlock
Bit 4: Auto lock
Bit 5: Comfort close
Bit 6-7: Region (EU/USA/ROW)

Byte 1:
Bit 0: El. víko kufru
Bit 1: Soft close
Bit 2: Easy entry
Bit 3: Memory seats
Bit 4-7: Počet klíčů

Adaptační kanály:

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 4L0907290:

• Po výměně NUTNÉ naprogramování klíčů
• Vyžaduje VCDS/ODIS pro adaptaci
• Component Protection - párování s BCM
• Všechny klíče musí být přítomny při učení
• Minimálně 12.5V při programování
• Po výměně baterie auta nutná reinicializace
• POZOR na kompatibilitu verzí HW/SW

💡 POSTUP VÝMĚNY JEDNOTKY

Příprava:

1. Všechny klíče k dispozici
2. VCDS/ODIS připraveno
3. Baterie plně nabitá
4. Zálohování kódování

Demontáž:

1. Odpojit baterii (čekat 5 min)
2. Demontovat spodní kryt palubky
   • Vyšroubovat šrouby (6x T25)
   • Opatrně sundat kryt
3. Lokalizovat Kessy modul
4. Odpojit konektory (3-4 kusy)
5. Vyšroubovat držák (2x T30)
6. Vyjmout jednotku

Montáž nové jednotky:

1. Zkontrolovat číslo dílu
2. Namontovat do držáku
3. Připojit všechny konektory
4. Zajistit kabeláž
5. Namontovat kryt

Programování a adaptace:

VCDS/ODIS postup:
1. Zapnout zapalování
2. Adresa 05-Kessy
3. Kódování -> Long coding
4. Přenést kódování ze staré
5. Adaptace -> Učení klíčů
6. Vložit klíč 1 do čtečky
7. Potvrdit -> čekat
8. Opakovat pro všechny klíče
9. Test všech funkcí
10. Clear fault codes

🔧 UČENÍ KLÍČŮ

Postup přidání nového klíče:

VCDS -> 05-Kessy -> Adaptace
Kanál 21 - Počet klíčů
- Zadat počet (např. 3)
Kanál 01-08 - Učení klíčů
- Vložit klíč do slotu
- Spustit adaptaci
- Čekat na potvrzení
- Opakovat pro každý klíč

Emergency start (vybité baterie klíče):

1. Vyjmout mechanický klíč
2. Odemknout dveře manuálně
3. Vložit klíč do čtecího slotu
4. Šlápnout brzdu
5. Stisknout Start/Stop

Reset Kessy systému:

1. Všechny dveře zavřené
2. Klíč mimo vozidlo
3. Zamknout manuálně
4. Počkat 2 minuty
5. Odemknout a test

📊 UMÍSTĚNÍ KOMPONENT

Rozmístění antén Kessy:

Kick sensor (el. kufr):

• Umístění: Zadní nárazník
• 2x ultrazvukový senzor
• Detekční vzdálenost: 5-30cm
• Aktivační pohyb: kopnutí

🚨 NOUZOVÉ POSTUPY

Kessy nefunguje - nouzový přístup:

1. Mechanický klíč - vysunou ze smart key
2. Odemknout dveře řidiče (krytka kliky)
3. Deaktivovat alarm - zapalování ON
4. Start - klíč do čtecího slotu

Deaktivace Kessy (úspora baterie):

1. Stisknout 2x rychle LOCK na klíči
2. LED blikne - Kessy OFF
3. Aktivace - stisk jakéhokoliv tlačítka

Reset po výměně baterie auta:

1. Připojit baterii
2. Zavřít všechny dveře
3. Zamknout/odemknout 3x klíčem
4. Zapnout zapalování
5. Počkat 30 sekund
6. Kessy aktivní

📈 CENY A DOSTUPNOST

Orientační ceny:

Ceny souvisejících dílů:

• Smart klíč: 8.000-12.000 Kč
• Anténa: 2.000-3.000 Kč
• Start button: 1.500-2.500 Kč
• Programování: 1.000-2.000 Kč

🔍 IDENTIFIKACE JEDNOTKY

Kde najít informace:

1. Štítek na modulu
2. VCDS -> 05-Kessy -> Info
3. Servisní štítek (kufr)
4. ETKA/ELSA dle VIN

Struktura Part Number:

4L0 907 290
│   │   │
│   │   └─── Specifický díl (290)
│   └─────── Skupina (907 = elektrika)
└─────────── Model (4L0 = Q7)

PR kódy výbavy:

• 4F2 - Kessy komfortní klíč
• 4F6 - Kessy + Safe
• 4E7 - El. víko kufru
• GZ2 - El. dovírání dveří
• VC2 - Garážová vrata ovládání

🔋 ÚDRŽBA A TIPY

Prodloužení životnosti baterie klíče:

1. Deaktivace při dlouhém nepoužívání
2. Kvalitní baterie CR2032
3. Uchování mimo dosah rušení
4. Výměna při poklesu dosahu
5. Čištění kontaktů

Optimalizace Kessy:

• ✅ Pravidelné používání všech klíčů
• ✅ Update software při servisu
• ✅ Kontrola antén (koroze)
• ✅ Čištění kick sensoru
• ❌ Klíč blízko mobilu/elektroniky
• ❌ Mokrý klíč
• ❌ Extrémní teploty

📱 SPECIÁLNÍ FUNKCE Q7

Advanced Key funkce:

• Personalizace - nastavení pro každý klíč
• Valet mode - omezený přístup
• Speed alert - upozornění rychlosti
• Geo-fence - geografické omezení

Komfortní balíček:

• 4-zónová klimatizace paměť
• Ambientní osvětlení
• Soft-close všech dveří
• Panoramatická střecha ovládání
• Vzduchový podvozek paměť

MMI integrace:

• Zobrazení stavu Kessy
• Nastavení citlivosti
• Statistiky používání
• Service intervaly

🛡️ BEZPEČNOSTNÍ INFORMACE

Ochrana proti krádeži:

• Motion sensor - klíč se deaktivuje v klidu
• Relay Protection - ochrana proti zesilovačům
• Time window - časové okno pro přístup
• Encryption - AES 128-bit šifrování

Doporučení:

• Klíč ukládat do Faraday pouzdra
• Neuchovávat klíč u vchodu
• Aktivovat motion sensor
• Pravidelný update firmware

🎯 UPGRADE MOŽNOSTI

Dodatečná instalace Kessy:

• Kompletní sada: 25.000-35.000 Kč
• Nutné komponenty:
  • Kessy modul
  • 5-7 antén
  • Start/Stop tlačítko
  • 2-4 smart klíče
  • Kabeláž

Rozšíření funkcí:

• Kick sensor pro kufr
• Soft-close dveře
• Paměťová sedadla
• Remote start (USA)
• Smartphone integrace
