Gateway řídicí jednotka 1K0907530A - Datová brána VAG

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

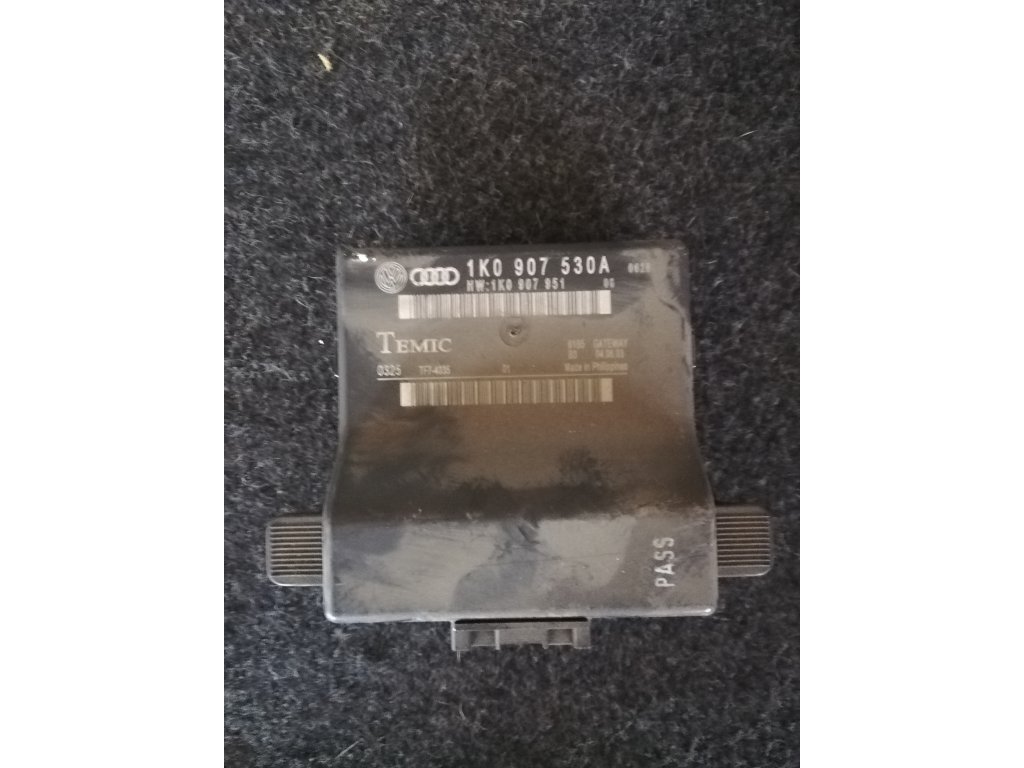

Jednotka 1K0907530A je Gateway (datová brána) používaná ve vozidlech koncernu Volkswagen Group. Tento modul zajišťuje komunikaci mezi různými sběrnicemi CAN-BUS a je klíčový pro správnou funkci všech elektronických systémů vozidla.

Klíčové údaje:

• 🏭 Výrobce: Continental/Siemens pro VAG
• ⚙️ Typ systému: CAN Gateway - datová brána
• 📅 Období výroby: 2003-2009
• 💡 Platforma: PQ35 (Golf V, Octavia II)
• 🔐 Označení: J533 - Gateway modul
• 📍 Umístění: Pod volantem/přístrojovou deskou

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

Volkswagen:

• VW Golf V (1K) (2003-2009)
• VW Golf Plus (5M) (2005-2009)
• VW Jetta III (1K) (2005-2010)
• VW Touran I (1T) (2003-2010)
• VW Caddy III (2K) (2004-2010)
• VW Passat B6 (3C) (2005-2010)
• VW EOS (1F) (2006-2010)
• VW Tiguan I (5N) (2007-2011)

Škoda:

• Škoda Octavia II (1Z) (2004-2009)
• Škoda Superb II (3T) (2008-2013)
• Škoda Yeti (5L) (2009-2013)

SEAT:

• SEAT Leon II (1P) (2005-2009)
• SEAT Altea (5P) (2004-2009)
• SEAT Toledo III (5P) (2004-2009)

Audi:

• Audi A3 8P (2003-2008)
• Audi TT 8J (2006-2010)

⚡ FUNKCE GATEWAY MODULU

Hlavní funkce datové brány:

1. Správa CAN sběrnic:

• 🔹 Propojení různých CAN sítí
• 🔹 Převod rychlostí (100/500 kbit/s)
• 🔹 Filtrování zpráv
• 🔹 Prioritizace komunikace
• 🔹 Buffer management

2. Diagnostická komunikace:

• 🔹 OBD-II rozhraní
• 🔹 K-line podpora
• 🔹 UDS protokol
• 🔹 Transport protokol TP2.0
• 🔹 Přístup ke všem modulům

3. Síťová architektura:

• 🔹 Powertrain CAN (500kb/s)
• 🔹 Comfort CAN (100kb/s)
• 🔹 Infotainment CAN (100kb/s)
• 🔹 Diagnostic CAN
• 🔹 Extended CAN (volitelně)

4. Bezpečnostní funkce:

• 🔹 Firewall mezi sítěmi
• 🔹 Imobilizér komunikace
• 🔹 Component Protection
• 🔹 Šifrování kritických dat
• 🔹 Wake-up management

5. Správa napájení:

• 🔹 Sleep mode řízení
• 🔹 Wake-up signály
• 🔹 Klidový režim
• 🔹 Load management
• 🔹 Battery monitoring

🔄 VERZE A NÁHRADY

✨ Přehled verzí Gateway:

🔧 Kompatibilní náhrady:

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostická adresa:

• ✅ 19 - Gateway - hlavní adresa
• ✅ 01 - Motor - přes Gateway
• ✅ 03 - ABS - přes Gateway
• ✅ 09 - Centrální elektrika - přes Gateway
• ✅ Všechny moduly - přístupné přes Gateway

Kódování Gateway:

7-místné kódování - příklad: 0010203

1. pozice: Země/Region
   0 = Evropa
   1 = USA/Kanada
   2 = Asie

2. pozice: Výbava
   0 = Základní
   1 = Climatronic
   2 = Xenon
   3 = Climatronic + Xenon

3-4. pozice: Typ vozidla
   10 = Golf/Jetta
   20 = Passat
   30 = Touran

5-7. pozice: Speciální výbava

Adaptační kanály:

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 1K0907530A:

• NIKDY neodpojovat při zapnutém zapalování
• Po výměně nutná adaptace všech modulů
• Vyžaduje VCDS/ODIS pro kódování
• Component Protection - online kódování
• Baterie min. 12.5V při programování
• Zálohovat kódování před výměnou
• Update firmware pouze oficiální SW

💡 POSTUP VÝMĚNY JEDNOTKY

Příprava:

1. VCDS/ODIS připraveno
2. Baterie nabíječka připojena
3. Zálohování původního kódování
4. Auto-Scan před výměnou

Demontáž:

1. Odpojit baterii (čekat 5 min)
2. Demontovat spodní kryt volantu
   • 3x šroub Torx T25
   • Opatrně sundat kryt
3. Lokalizovat Gateway (zelený konektor)
4. Odpojit 20-pin konektor
5. Vyšroubovat držák (2x T25)
6. Vyjmout jednotku

Montáž nové jednotky:

1. Zkontrolovat číslo dílu
2. Namontovat do držáku
3. Připojit konektor (zacvakne)
4. Zajistit kabeláž
5. Namontovat kryt

Programování a adaptace:

VCDS postup:
1. Připojit baterii
2. Zapnout zapalování (nestart)
3. VCDS -> 19-Gateway
4. Kódování -> zadat původní
5. Základní nastavení
   - Kanál 000 - reset
6. Auto-Scan kompletní
7. Vymazat všechny chyby
8. Test komunikace
9. Vypnout/zapnout zapalování
10. Finální Auto-Scan

🔧 INSTALAČNÍ SEZNAM

Kontrola modulů po výměně:

VCDS -> 19-Gateway -> Installation List

Zobrazí všechny připojené moduly:
- 01 Motor
- 02 Převodovka
- 03 ABS
- 08 Klimatizace
- 09 Cent. elektrika
- 15 Airbagy
- 16 Volant
- 17 Přístrojovka
- 19 Gateway
- 25 Imobilizér
- 42-72 Dveře
- 56 Rádio

Aktivace modulů:

1. Každý modul musí být "online"
2. Zelená = OK
3. Červená = problém
4. Šedá = není nainstalován

📊 SCHÉMA ZAPOJENÍ

CAN-BUS topologie:

Pinout Gateway:

Pin 1-2: Napájení (KL30, KL31)
Pin 3: KL15 (zapalování)
Pin 4-5: Powertrain CAN (H/L)
Pin 6-7: Comfort CAN (H/L)
Pin 8-9: Infotainment CAN (H/L)
Pin 10-11: Diagnostic CAN (H/L)
Pin 12-13: Extended CAN (H/L)
Pin 14: K-line
Pin 15: L-line
Pin 16-20: Rezerva/speciální

🚨 ŘEŠENÍ PROBLÉMŮ

Gateway nekomunikuje:

1. Kontrola napájení (pin 1,2)
2. Kontrola KL15 (pin 3)
3. Měření CAN vodičů (60Ω)
4. Reset odpojením baterie

Vybíjení baterie:

VCDS -> 19-Gateway -> Měřené hodnoty
Blok 005: Sleep mode status
- Hodnota musí být "Sleep"
- Pokud "Awake" - najít důvod

Component Protection:

• Nutné online kódování
• SVM kód od dealera
• Pouze autorizovaný servis

📈 CENY A DOSTUPNOST

Orientační ceny:

🔍 IDENTIFIKACE JEDNOTKY

Kde najít informace:

1. Štítek na jednotce
2. VCDS -> 19-Gateway -> Info
3. Nálepka v servisní knížce
4. ETKA katalog dle VIN

Struktura Part Number:

1K0 907 530 A
│   │   │   │
│   │   │   └─ Verze (A = druhá)
│   │   └────── Díl (530 = Gateway)
│   └────────── Skupina (907 = elektrika)
└────────────── Platforma (1K0 = Golf V)

🔋 ÚDRŽBA A PREVENCE

Preventivní opatření:

1. Pravidelný update firmware
2. Kontrola CAN terminátorů
3. Čištění konektorů
4. Měření klidového odběru
5. Test sleep mode

Prodloužení životnosti:

• ✅ Kvalitní baterie (AGM)
• ✅ Stabilní napětí
• ✅ Ochrana před vlhkostí
• ✅ Pravidelná diagnostika
• ❌ Neodborné zásahy
• ❌ Neoriginální kabely

📱 SPECIÁLNÍ FUNKCE

Rozšířené možnosti:

• CAN-Bus monitoring
• Data logging
• Network management
• Selective wake-up
• Emergency mode

Diagnostické funkce:

• Transport mode aktivace
• Service mode
• Factory reset
• Development mode
• CAN-Bus test

🛡️ BEZPEČNOSTNÍ ASPEKTY

Zabezpečení komunikace:

• Firewall mezi sítěmi
• Šifrování imobilizéru
• Authentication modulů
• Secure boot
• Tamper detection

Ochrana proti útokům:

• Buffer overflow protection
• CAN injection prevention
• Replay attack protection
• DOS attack mitigation

🎯 UPGRADE MOŽNOSTI

Aktivace funkcí:

• Coming/Leaving Home
• Automatické zamykání
• Comfort blikání
• Lap timer
• Staging (launch control)

Hardware upgrade:

• Novější verze Gateway
• Přidání CAN sběrnic
• FlexRay příprava
• LIN-Bus integrace

🔌 SPECIÁLNÍ POSTUPY

Reset Gateway:

1. Odpojit baterii na 30 minut
2. Připojit baterii
3. Zapnout zapalování (nestart)
4. Počkat 60 sekund
5. Vypnout zapalování
6. Počkat 10 sekund
7. Nastartovat motor

Učení modulů:

VCDS -> 19-Gateway -> Adaptace
Kanál 00 - Reset všech adaptací
Kanál 01 - Učení modulů
Kanál 02 - CAN timing

📝 POZNÁMKY K VERZÍM

Rozdíly mezi verzemi:

Software verze:

• SW 0001-0050: Základní
• SW 0051-0100: Opravy bugů
• SW 0101-0150: Nové funkce
• SW 0151+: Latest updates
