Řídicí jednotka parkovacího systému 1Z0919283B - PDC VAG

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

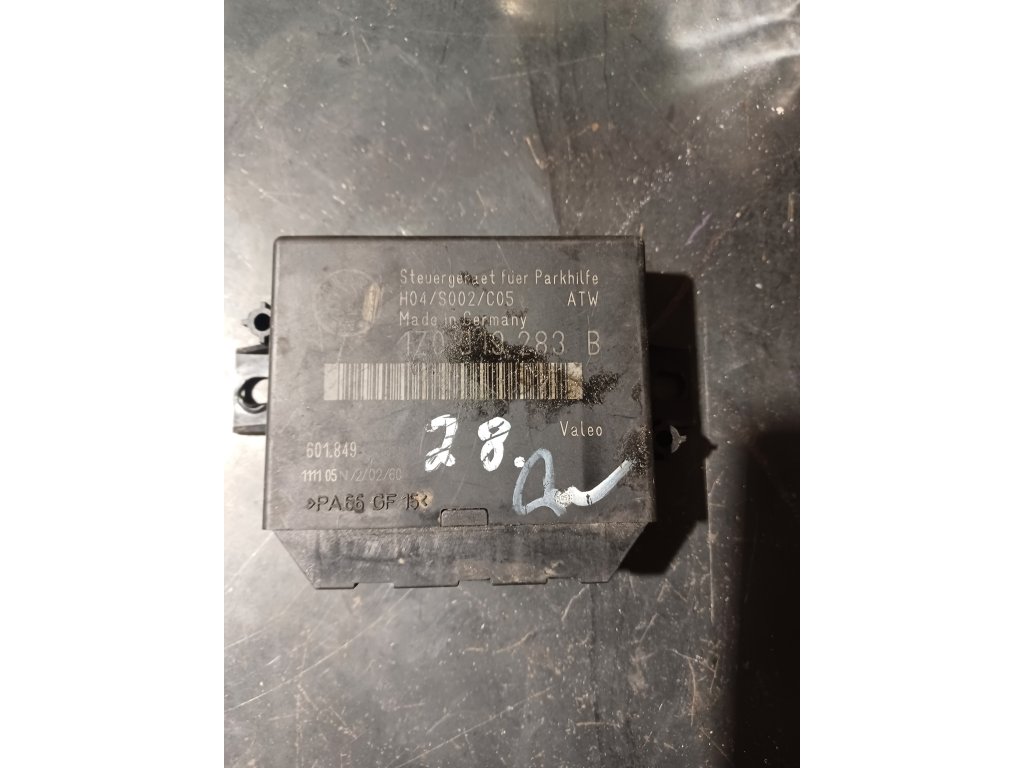

Jednotka 1Z0919283B je PDC (Park Distance Control) - řídicí modul parkovacích senzorů používaný především ve vozidlech Škoda Octavia II a dalších modelech koncernu VAG. Tento modul zpracovává signály z ultrazvukových senzorů a poskytuje zvukovou signalizaci při parkování.

Klíčové údaje:

• 🏭 Výrobce: Valeo/Bosch pro VAG
• ⚙️ Typ systému: PDC - Parkovací asistent
• 📅 Období výroby: 2004-2013
• 💡 Platforma: PQ35/PQ46 (Octavia II, Golf V)
• 🔐 Označení: J446 - Parkovací asistent
• 📍 Umístění: V zavazadlovém prostoru (levý bok)

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

Škoda:

• Škoda Octavia II (1Z) (2004-2013)
• Škoda Octavia II FL (2009-2013)
• Škoda Superb II (3T) (2008-2015)
• Škoda Yeti (5L) (2009-2017)
• Škoda Fabia II (5J) (2007-2014)
• Škoda Roomster (5J) (2006-2015)

Volkswagen:

• VW Golf V (1K) (2003-2009)
• VW Golf Plus (5M) (2005-2014)
• VW Jetta III (1K) (2005-2010)
• VW Touran I (1T) (2003-2010)
• VW Caddy III (2K) (2004-2015)
• VW Passat B6 (3C) (2005-2010)

SEAT:

• SEAT Leon II (1P) (2005-2012)
• SEAT Altea (5P) (2004-2015)
• SEAT Toledo III (5P) (2004-2009)

Audi:

• Audi A3 8P (2003-2012)
• Audi TT 8J (2006-2014)

⚡ FUNKCE PDC MODULU

Hlavní funkce systému:

1. Zadní parkovací senzory:

• 🔹 4 senzory v zadním nárazníku
• 🔹 Detekce překážek 0-150 cm
• 🔹 Zvuková signalizace
• 🔹 Progresivní tón
• 🔹 Automatická aktivace (R)

2. Přední parkovací senzory (OPS):

• 🔹 4 senzory v předním nárazníku
• 🔹 Detekce 0-120 cm
• 🔹 Aktivace do 15 km/h
• 🔹 Manuální zapnutí tlačítkem
• 🔹 Auto-off nad 15 km/h

3. Zvuková signalizace:

• 🔹 Přerušovaný tón (100-60 cm)
• 🔹 Rychlý tón (60-30 cm)
• 🔹 Trvalý tón (< 30 cm)
• 🔹 Rozdílné tóny přední/zadní
• 🔹 Regulace hlasitosti

4. Vizuální zobrazení (s OPS):

• 🔹 Grafické zobrazení
• 🔹 Segmenty vzdálenosti
• 🔹 Barevné kódování
• 🔹 Zobrazení v MFD/MFA
• 🔹 Integrace s rádiem

5. Diagnostické funkce:

• 🔹 Self-test senzorů
• 🔹 Detekce vadných senzorů
• 🔹 Kompenzace znečištění
• 🔹 Teplotní kompenzace
• 🔹 CAN komunikace

🔄 VERZE A NÁHRADY

✨ Přehled verzí PDC:

🔧 Kompatibilní náhrady:

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostická adresa:

• ✅ 10 - Parking Assist (nové)
• ✅ 76 - Parking Aid (starší)
• ✅ 62 - Door Rear Left (integrované)
• ✅ 72 - Door Rear Right (integrované)

Kódování - 5 čísel:

Příklad: 00141

1. cifra: Region
   0 = Evropa
   1 = USA/Kanada

2. cifra: Konfigurace
   0 = Pouze zadní
   1 = Přední + zadní
   2 = Rozšířené

3. cifra: Počet senzorů
   4 = 4 senzory
   6 = 6 senzorů
   8 = 8 senzorů

4-5. cifra: Speciální funkce
   41 = Standard
   42 = S tažným zařízením
   43 = S OPS

Adaptační kanály:

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 1Z0919283B:

• Po výměně nutné kódování VCDS
• Kalibrace senzorů po lakování
• Minimální vzdálenost senzor-překážka 30 cm
• Tažné zařízení nutno zakódovat
• Senzory citlivé na námrazu/sníh
• Nekompatibilní s některými nosiči kol
• Po výměně nárazníku adaptace

💡 POSTUP VÝMĚNY JEDNOTKY

Příprava:

1. VCDS připraveno
2. Číslo dílu zkontrolováno
3. Kódování zálohováno
4. Schéma zapojení

Demontáž:

1. Otevřít zavazadlový prostor
2. Demontovat levý boční kryt
   • 2x plastová spona
   • Opatrně odklonit
3. Lokalizovat PDC modul
   • Černá krabička
   • 2x konektor
4. Odpojit konektory
   • T14a - napájení/CAN
   • T8 - senzory
5. Vyšroubovat držák (2x T25)
6. Vyjmout jednotku

Montáž nové jednotky:

1. Kontrola čísla dílu
2. Namontovat do držáku
3. Připojit oba konektory
4. Zajistit kabeláž
5. Namontovat kryt

Programování VCDS:

Postup kódování:
1. Zapnout zapalování
2. VCDS -> 10/76-Park Assist
3. Coding-07
4. Zadat 5-místný kód
5. Basic Settings-04
   - Kanál 001 - Reset
6. Adaptation-10
   - Nastavit kanály 01-08
7. Clear fault codes
8. Zařadit zpátečku
9. Test funkce
10. Auto-Scan

🔧 INSTALACE SENZORŮ

Rozmístění senzorů:

Zadní nárazník (pohled zezadu):
[1]  [2]  [3]  [4]
 A    B    C    D

A = 30cm od kraje
B = 40cm od A
C = 40cm od B
D = 30cm od kraje

Výška: 50-65cm od země

Barvy vodičů senzorů:

📊 SCHÉMA ZAPOJENÍ

Pinout PDC modulu:

Konektor T14a (napájení/CAN):

Konektor T8 (senzory):

🚨 ŘEŠENÍ PROBLÉMŮ

Test senzorů:

VCDS -> 10-Park Assist -> Measuring Blocks

Group 001: Vzdálenosti zadní
- Field 1: Senzor A (cm)
- Field 2: Senzor B (cm)
- Field 3: Senzor C (cm)
- Field 4: Senzor D (cm)

Norma: 255 = žádná překážka

Falešné alarmy - řešení:

1. Očistit senzory (ne tlakovou vodou!)
2. Zkontrolovat výšku montáže
3. Adaptace citlivosti (kanál 04)
4. Kontrola tažného zařízení
5. Update software

Test bzučáku:

VCDS -> 10-Park Assist -> Output Tests
Test 1: Bzučák přední (pokud OPS)
Test 2: Bzučák zadní
Test 3: Všechny senzory

📈 CENY A DOSTUPNOST

Orientační ceny 2024:

Ceny senzorů:

• Originál senzor: 800-1.200 Kč/ks
• OEM senzor: 400-700 Kč/ks
• Aftermarket: 200-400 Kč/ks
• Sada 4 senzorů: 1.500-3.000 Kč

🔍 IDENTIFIKACE VERZE

Kontrola kompatibility:

1. PR kódy - nálepka servisní knížka
2. Štítek PDC - číslo dílu
3. VCDS scan - aktuální konfigurace
4. ETKA - dle VIN

Důležité PR kódy:

• 7X0 - Bez parkovacích senzorů
• 7X1 - Zadní parkovací senzory
• 7X2 - Přední a zadní (OPS)
• 7X5 - Park Assist (automatické)
• 1D0 - Bez tažného zařízení
• 1D1 - Příprava pro tažné
• 1D2 - Tažné zařízení výklopné

🔋 ÚDRŽBA A PREVENCE

Pravidelná údržba:

1. Čištění senzorů (měkký kartáč)
2. Kontrola kabeláže
3. Test funkce (měsíčně)
4. Kalibrace po nárazu
5. Update firmware

Zimní provoz:

• ✅ Odstranit sníh/led ze senzorů
• ✅ Použít odmrazovač
• ✅ Kontrola funkce častěji
• ❌ Nepoužívat škrabku na senzory
• ❌ Netlakovat horkou vodou

📱 AKTIVACE DODATEČNÝCH FUNKCÍ

OPS aktivace (přední senzory):

Pokud HW připraven:
1. Namontovat přední senzory
2. Připojit kabeláž k PDC
3. VCDS -> 10-Park Assist
4. Coding -> změnit 2. cifru na "1"
5. Adaptation -> kanál 07 = 1
6. Namontovat tlačítko OPS

Zobrazení v MFD/MFA:

VCDS postupy:
1. 10-Park Assist -> Adaptation
   Kanál 08 = 1
2. 17-Instruments -> Coding
   Byte 1, Bit 3 = 1
3. Reset MFD

Tažné zařízení:

Deaktivace středových senzorů:
1. VCDS -> 10-Park Assist
2. Adaptation -> Kanál 06 = 1
3. Nebo Coding - změnit 4-5 cifru na "42"

🛡️ BEZPEČNOSTNÍ INFORMACE

Omezení systému:

⚠️ PDC nedetekuje:

• Nízké překážky (< 20 cm)
• Tenké předměty (tyče, dráty)
• Měkké materiály (sníh)
• Pohybující se objekty
• Překážky mimo úhel senzorů
• Objekty absorbující ultrazvuk

Správné používání:

• PDC je pouze pomocný systém
• Vždy se rozhlédnout
• Pomalu couvat/parkovat
• V zimě očistit senzory
• Při tažení deaktivovat

🎯 UPGRADE MOŽNOSTI

Retrofit PDC komplet:

• Zadní PDC: 8.000-12.000 Kč
• OPS přední: +6.000-8.000 Kč
• Optická signalizace: +2.000 Kč
• Integrace MFD: +1.000 Kč

Park Assist (automatické parkování):

• Vyžaduje jiný modul
• Elektrický posilovač řízení
• 12 senzorů
• Cena: 25.000-35.000 Kč

📋 SPECIFIKA OCTAVIA II

Verze Octavia II:

• 2004-2009: 1Z0919283/A/B
• 2009-2013 FL: 1Z0919283D
• Scout/RS: Stejné jako standard
• Combi: Stejné jako liftback

Známé problémy:

1. Bzučák tichý (umístění)
2. Senzory - koroze konektorů
3. Falešné alarmy v zimě
4. Výpadky po mytí
5. CAN komunikace (Gateway)

🔌 ELEKTRICKÁ INSTALACE

Potřebná kabeláž:

• Hlavní svazek PDC
• Prodloužení pro přední senzory
• CAN-Bus propojení
• Napájení z pojistkové skříně
• Signál zpátečky

Pojistky:

• F47 (10A) - PDC napájení
• SC14 - Relé PDC (v BCM)
