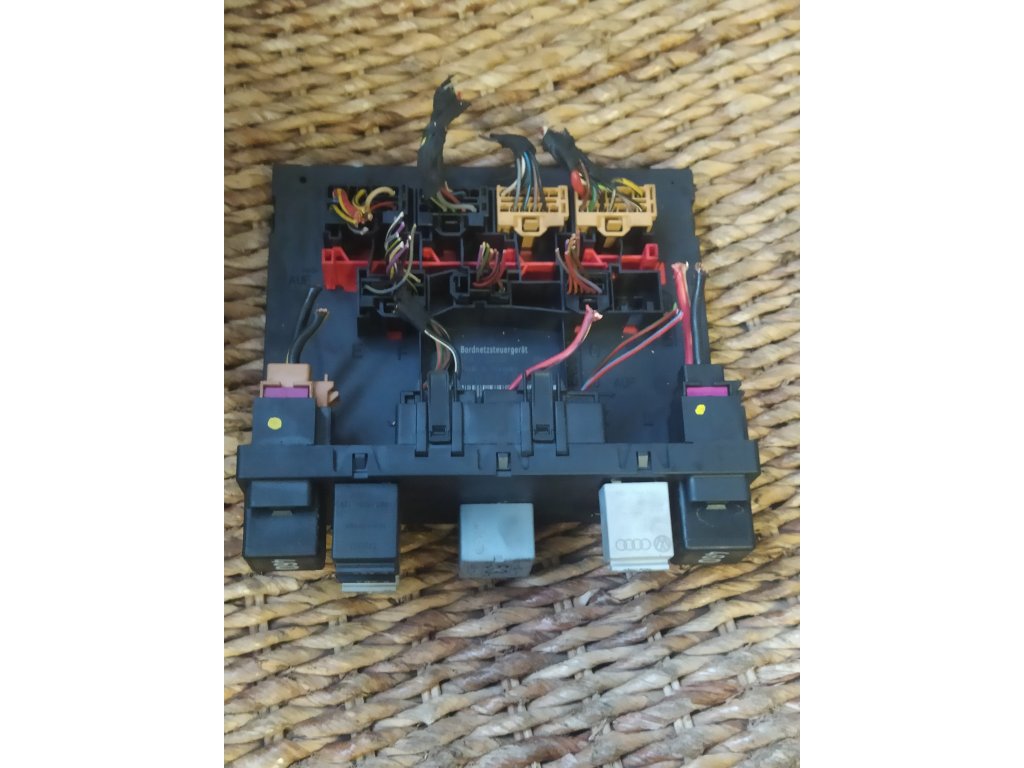

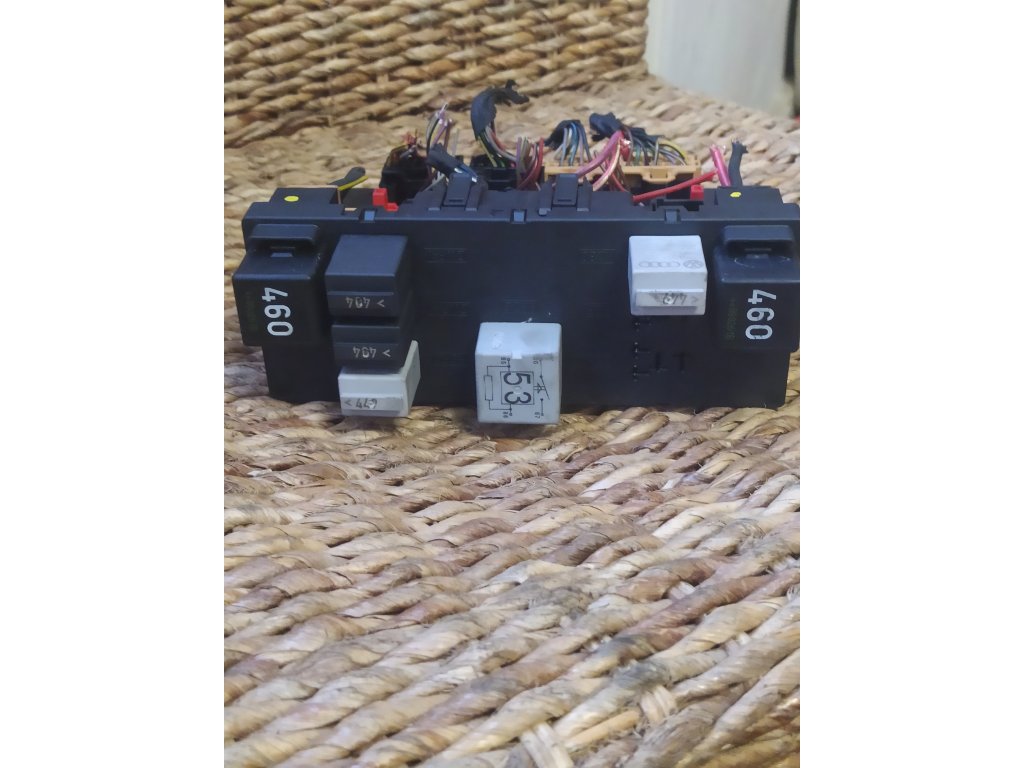

Komforni jednotka 3C0 937 049 AJ 3C0937049AJ
Kód: 97763
Detailní popis produktu
📋 ZÁKLADNÍ INFORMACE
Jednotka 3C0937049AJ je centrální elektromodul (CEM) používaný ve vozidlech koncernu Volkswagen Group. Řídí komfortní funkce, osvětlení, centrální zamykání a komunikaci mezi moduly vozidla.
Klíčové údaje: 🏭 Výrobce: Continental/Siemens pro VAG
⚙️ Typ: CEM - Centrální elektromodul
📅 Období: Cca 2008-2015
🔐 Označení: J519 - Centrální elektromodul
📍 Umístění: Pod palubní deskou, levá strana
🔧 TECHNICKÉ PARAMETRY
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 12V DC (9-16V) |
| Klidový odběr | < 150 mA |
| Komunikace | CAN-BUS, LIN-BUS |
| Rychlost CAN | 100/500 kbit/s |
| Protokol | UDS, KWP2000 |
| Počet pinů | 32 piny |
| Flash paměť | 2-8 MB |
🚗 KOMPATIBILNÍ VOZIDLA
Volkswagen: Golf VI, Passat B6/B7, Tiguan, Touran II
Škoda: Octavia II, Superb II, Yeti
SEAT: Leon II, Altea, Alhambra II
Audi: A3 8P, A4 B8, A6 C6 (dle verze)
⚡ HLAVNÍ FUNKCE
- Řízení osvětlení - přední/zadní světla, denní svícení
- Centrální zamykání - dveře, okna, střešní okno
- Komfortní funkce - automatické zamykání, coming/leaving home
- Gateway funkce - komunikace mezi CAN sběrnicemi
- Diagnostika - chybové kódy, stavové informace
- Řízení stěračů - přední/zadní, automatický režim
🛠️ DIAGNOSTIKA A KÓDOVÁNÍ
Diagnostická adresa: 09 - Centrální elektronika
Základní kódování:
7-místné kódování (např. 000007)
1-3. pozice: Výbava vozidla
4-5. pozice: Trh/Region
6-7. pozice: Speciální funkce
Adaptační kanály:
- Kanál 000: Reset všech adaptací
- Kanál 21: Nastavení osvětlení
- Kanál 32: Komfortní funkce
⚠️ ČASTÉ ZÁVADY
| Problém | Řešení |
|---|---|
| Nefunguje centrální zamykání | Kontrola kódování, aktuátorů |
| Problémy s osvětlením | Diagnostika, kontrola žárovek |
| CAN chyby | Kontrola vodičů, terminace |
| Vybíjí baterii | Měření klidového odběru |
💡 VÝMĚNA JEDNOTKY
Postup:
- Zálohovat původní kódování (VCDS/OBDeleven)
- Odpojit baterii, vyměnit CEM
- Nastavit základní kódování
- Adaptace všech funkcí
- Reset adaptačních kanálů
- Test všech funkcí
📌 DŮLEŽITÉ UPOZORNĚNÍ
⚡ NIKDY neodpojovat při zapnutém zapalování
🔧 Po výměně nutné překódování všech funkcí
🔋 Baterie min. 12.5V při programování
💾 Zálohovat původní kódování před výměnou
🚗 Některé funkce vyžadují dealer adaptaci

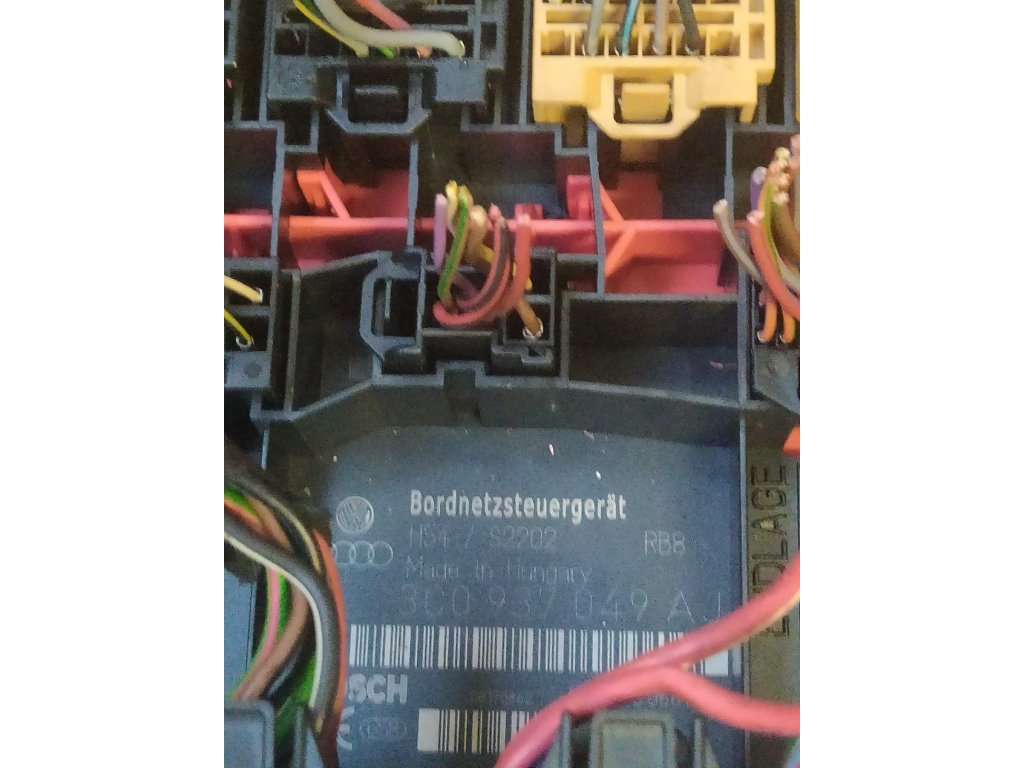

🔍 IDENTIFIKACE
Struktura čísla dílu:
3C0 937 049 AJ
│ │ │ │
│ │ │ └─ Verze/Revize
│ │ └────── Díl (CEM)
│ └────────── Skupina (komfort elektronika)
└────────────── Platforma (PQ35/PQ46)
Varianty:
- 3C0937049AH, 3C0937049AJ, 3C0937049AL
- Rozdíly v SW verzi a podporovaných funkcích
