Komfortní jednotka 6Q1937049B - BCM Polo/Fabia

Detailní popis produktu

 ZÁKLADNÍ INFORMACE

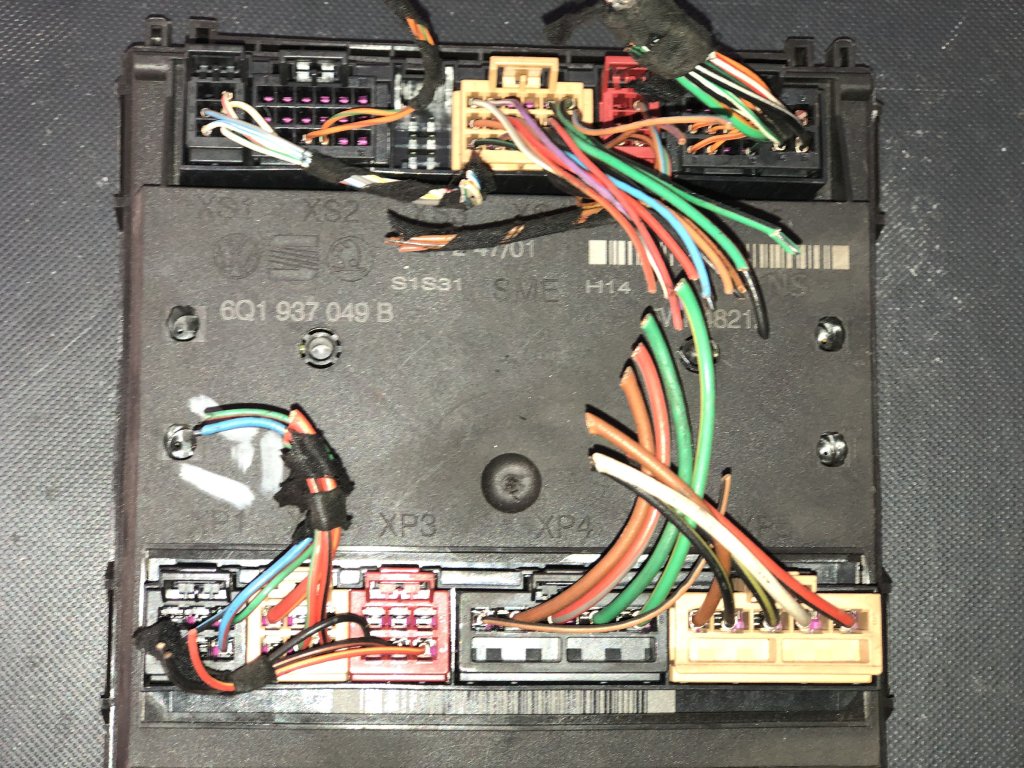

Jednotka 6Q1937049B je BCM (Body Control Module) - centrální řídicí jednotka komfortní elektroniky používaná především ve vozidlech VW Polo 9N a Škoda Fabia I. Jedná se o střední verzi BCM modulu s podporou centrálního zamykání a předních elektrických oken.

Klíčové údaje:

• 🏭 Výrobce: Siemens VDO pro VAG
• ⚙️ Typ systému: BCM - Bordnetzsteuergerät
• 📅 Období výroby: 2001-2007
• 💡 Platforma: PQ24 (Polo, Fabia, Ibiza)
• 🔐 Označení: J519 - Centrální elektrika
• 📍 Umístění: Pod přístrojovou deskou (strana řidiče)

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

Volkswagen:

• VW Polo 9N (2001-2005)
• VW Polo 9N Classic (2003-2006)
• VW Fox (5Z) - některé verze

Škoda:

• Škoda Fabia I (6Y) (1999-2004)
• Škoda Fabia Combi (2000-2004)
• Škoda Fabia Sedan (2001-2004)
• Škoda Fabia Praktik (2001-2007)

SEAT:

• SEAT Ibiza III (6L) (2002-2006)
• SEAT Cordoba II (6L) (2002-2006)

⚡ FUNKCE BCM MODULU

Hlavní řídicí funkce verze B:

1. Osvětlení exteriér:

• 🔹 Halogenové světlomety
• 🔹 Přední mlhová světla
• 🔹 Zadní mlhové světlo
• 🔹 Směrová světla
• 🔹 Varovná světla
• 🔹 Brzdová světla

2. Osvětlení interiér:

• 🔹 Stropní světlo přední
• 🔹 Čtecí lampičky
• 🔹 Osvětlení přístrojů
• 🔹 Osvětlení kufru
• 🔹 Osvětlení spínačů
• 🔹 Časové zpoždění

3. Centrální zamykání:

• 🔹 Dálkové ovládání (433 MHz)
• 🔹 Centrální zamykání
• 🔹 Selective unlock (volitelné)
• 🔹 Auto-lock funkce
• 🔹 Crash unlock
• 🔹 Dětská pojistka

4. Elektrická okna (přední):

• 🔹 Elektrické ovládání
• 🔹 One-touch down (řidič)
• 🔹 Comfort close
• 🔹 Ochrana proti přivření
• 🔹 Dálkové ovládání klíčem

5. Stěrače:

• 🔹 Přerušované stírání
• 🔹 Intervalové stírání (4 stupně)
• 🔹 Automatické stírání (příprava)
• 🔹 Zadní stěrač
• 🔹 Ostřikovače přední/zadní

6. Základní komfort:

• 🔹 Vyhřívání zadního okna
• 🔹 Kontrola žárovek
• 🔹 Imobilizér komunikace
• 🔹 Diagnostika CAN
• 🔹 Sleep mode

🔄 VERZE A NÁHRADY

✨ Rozdíly verzí BCM:

🔧 Kompatibilní náhrady:

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostická adresa:

• ✅ 09 - Central Electrics - hlavní
• ✅ 25 - Immobilizer
• ✅ 17 - Instruments (komunikace)

Kódování - 7 čísel:

Příklad: 0011442

1. cifra: Region
   0 = Evropa
   1 = USA/Kanada

2. cifra: Řízení
   0 = Levostranné
   1 = Pravostranné

3. cifra: Výbava
   1 = Centrální zamykání
   2 = CZ + el. okna přední

4. cifra: Doplňky
   1 = Standard
   4 = S mlhovkami

5-7. cifra: Konfigurace
   442 = Standard pro verzi B

Adaptační kanály verze B:

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 6Q1937049B:

• Po výměně NUTNÉ kódování VCDS
• Minimálně 12V při programování
• Zálohovat původní kódování
• Po výměně reset elektrických oken
• Imobilizér - nutná adaptace klíčů
• Neodpojovat při zapnutém zapalování

💡 POSTUP VÝMĚNY JEDNOTKY

Příprava:

1. VCDS/VAG-COM připraveno
2. Nabíječka baterie připojena
3. Zapsané původní kódování
4. Klíče k vozidlu (všechny)

Demontáž:

1. Odpojit baterii (mínus pól)
2. Počkat 3 minuty
3. Demontovat spodní kryt řidiče
   • 3x šroub T20
   • 2x plastová spona
4. Vyjmout pojistky (zapsat pozice!)
5. Odpojit 2 konektory BCM
   • Černý - napájení
   • Šedý - signály
6. Vyšroubovat BCM (3x T25)

Montáž nové jednotky:

1. Zkontrolovat číslo dílu
2. Namontovat BCM do držáku
3. Připojit oba konektory
4. Osadit pojistky správně
5. Namontovat kryt

Programování VCDS:

Postup kódování:
1. Připojit baterii
2. Zapnout zapalování
3. VCDS -> 09-Cent.Elect
4. Recode-07
   - Zadat 7-místný kód
5. Adaptation-10
   - Kanál 01: Blikání (3)
   - Kanál 03: Auto-lock (15)
   - Kanál 04: Selective (1)
6. Basic Settings-04
   - Kanál 001: Reset
7. Clear fault codes
8. Test funkcí

🔧 SPECIÁLNÍ PROCEDURY

Reset elektrických oken:

Pro každé okno:
1. Zavřít okno úplně
2. Držet tlačítko UP 5 sekund
3. Otevřít okno úplně
4. Držet tlačítko DOWN 5 sekund
5. Test one-touch

Přiřazení dálkového ovládání:

1. Klíč do zapalování
2. Zamknout vozidlo tlačítkem
3. Zapnout zapalování (II)
4. Stisknout UNLOCK na klíči
5. Vypnout zapalování
6. Test funkce

Adaptace imobilizéru:

VCDS -> 25-Immobilizer
1. Login 01-02 (4-digit PIN)
2. Adaptation -> Channel 001
3. Přidat všechny klíče
4. Save

📊 POJISTKOVÁ SKŘÍŇ

Rozmístění pojistek verze B:

🚨 ŘEŠENÍ PROBLÉMŮ

Měření klidového odběru:

Multimetr v sérii s baterií:
- Po 1 min: < 100mA
- Po 5 min: < 50mA
- Po 15 min: < 30mA
- Po 30 min: < 15mA

Vysoký odběr = BCM nespí

Test centrálního zamykání:

VCDS -> 09-Cent.Elect -> Output Tests
- Test lock/unlock
- Kontrola všech zámků
- Test LED v klíči

📈 CENY A DOSTUPNOST

Orientační ceny 2024:

Dodatečné náklady:

• Kódování VCDS: 500-1.000 Kč
• Adaptace klíčů: 500-800 Kč
• Diagnostika: 300-500 Kč

🔍 IDENTIFIKACE VERZE

Jak poznat verzi B:

1. Štítek na BCM modulu
2. PR kódy - servisní knížka
3. Výbava - el. okna přední ANO, zadní NE
4. VCDS - Part Number

PR kódy pro verzi B:

• 1BB - El. okna přední
• A8U - Komfortní výbava částečná
• 4K3 - Centrální zamykání s DO
• 8L0 - Bez zadních el. oken

🔋 ÚDRŽBA A PREVENCE

Preventivní opatření:

1. Kontrola verzí SW (ročně)
2. Čištění kontaktů pojistek
3. Měření klidového odběru
4. Test všech funkcí
5. Backup kódování

Prodloužení životnosti:

• ✅ Kvalitní pojistky
• ✅ Čisté kontakty
• ✅ Stabilní napětí baterie
• ✅ Pravidelná diagnostika
• ❌ WD-40 na kontakty
• ❌ Větší pojistky než předepsané

📱 MOŽNÉ AKTIVACE

Funkce k aktivaci verze B:

Komfortní blikání:

VCDS -> 09-Cent.Elect
Adaptation -> Channel 01
Hodnota: 3 (3x bliknutí)

Auto-lock:

Adaptation -> Channel 03
Hodnota: 15 (15 km/h)

Selective unlock:

Adaptation -> Channel 04
Hodnota: 1 (pouze řidič první)

Coming Home (pokud HW podpora):

Adaptation -> Channel 02
Hodnota: 1 (aktivace)
Coding - změna bitu

🛡️ BEZPEČNOSTNÍ FUNKCE

Imobilizér 3. generace:

• Šifrovaná komunikace
• Rolling code
• Transponder v klíči
• Blokace motoru

Crash unlock:

• Automatické odemčení při airbagu
• Aktivace varovných světel
• Odpojení palivového čerpadla

🎯 UPGRADE MOŽNOSTI

Co lze dodat k verzi B:

• Zadní el. okna - výměna BCM na verzi C/D
• Alarm - výměna BCM na verzi D
• Coming Home - někdy možné aktivovat
• DRL - není HW podpora

Náklady upgradu:

• BCM verze D: 3.000-5.000 Kč
• Kabeláž zadní okna: 1.500 Kč
• Montáž + kódování: 2.000 Kč

📋 SPECIFIKA POLO/FABIA

Rozdíly mezi vozy:

• Polo - jiné defaultní kódování
• Fabia - více variant výbavy
• Ibiza - vlastní kódování

Známé problémy verze B:

1. Relé palivového čerpadla
2. Studené pájené spoje
3. Výpadky centrálního
4. Ztráta nastavení oken
5. Vybíjení baterie (SW bug)

🔌 TECHNICKÉ DETAILY

CAN-Bus komunikace:

• Gateway J533
• Kombi (přístrojovka)
• Motor řídicí jednotka
• ABS/ESP (pokud výbava)

Napájení BCM:

• KL30 - Trvalé +12V
• KL15 - Zapalování
• KL31 - Kostra
• KL58 - Osvětlení přístrojů

📝 POZNÁMKY K VERZI B

Výhody verze B:

• Levnější než verze D
• Dostačující pro základní komfort
• Jednodušší diagnostika
• Menší spotřeba

Nevýhody verze B:

• Bez zadních el. oken
• Bez alarmu
• Omezené funkce
• Horší přeprodejnost
