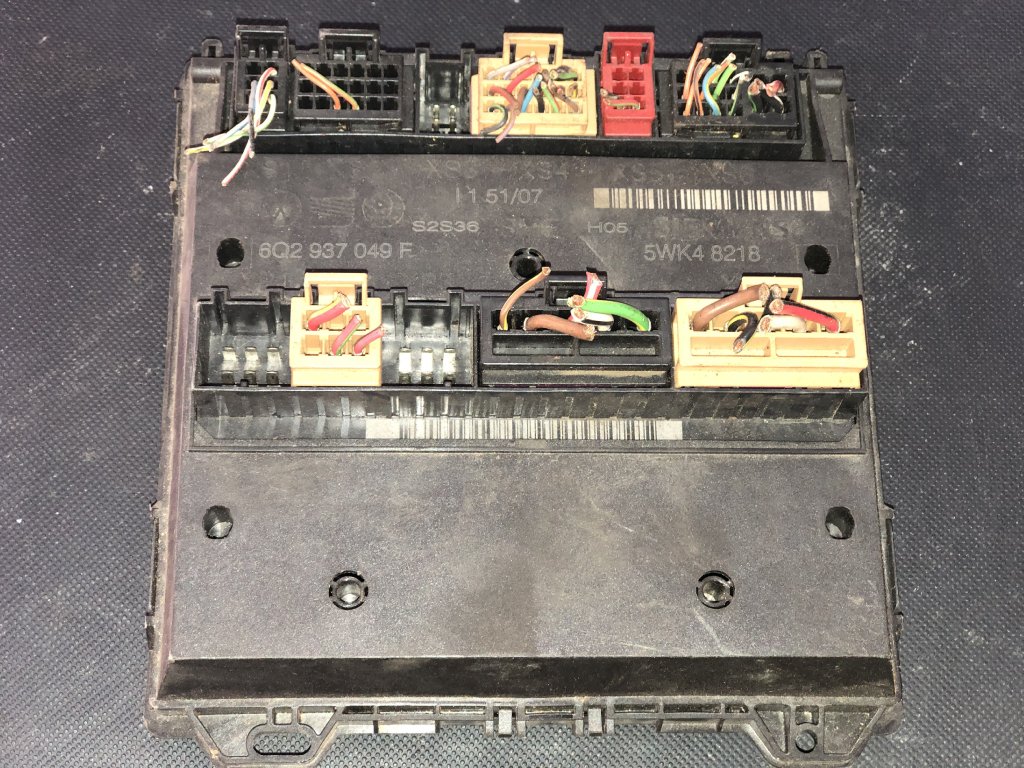

Komfortní jednotka 6Q2937049F - BCM Polo/Fabia Facelift

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 6Q2937049F je nejnovější verze BCM (Body Control Module) - centrální řídicí jednotka komfortní elektroniky používaná ve facelifted verzích VW Polo 9N3 a Škoda Fabia I FL. Jedná se o finální a nejvyspělejší verzi BCM pro platformu PQ24 s rozšířenými funkcemi a vylepšeným softwarem.

Klíčové údaje:

• 🏭 Výrobce: Continental/Siemens VDO pro VAG
• ⚙️ Typ systému: BCM Advanced - Bordnetzsteuergerät
• 📅 Období výroby: 2007-2009 (konec výroby)
• 💡 Platforma: PQ24 FL (Polo, Fabia, Ibiza facelift)
• 🔐 Označení: J519 - Centrální elektrika Plus
• 📍 Umístění: Pod přístrojovou deskou (strana řidiče)

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití (Facelift modely):

Volkswagen:

• VW Polo 9N3 FL (2005-2009)
• VW Polo GTI 9N3 (2006-2009)
• VW CrossPolo 9N3 (2006-2009)
• VW Polo BlueMotion (2006-2009)

Škoda:

• Škoda Fabia I FL (2005-2007)
• Škoda Fabia II (2007-2010) - některé
• Škoda Fabia RS (2003-2007)
• Škoda Fabia GreenLine (2007-2010)
• Škoda Roomster (2006-2010)
• Škoda Praktik (2007-2015)

SEAT:

• SEAT Ibiza III FL (6L) (2006-2008)
• SEAT Cordoba II FL (6L) (2006-2009)
• SEAT Ibiza FR/Cupra (2006-2008)

⚡ FUNKCE BCM MODULU

Pokročilé funkce verze F:

1. Osvětlení Advanced:

• 🔹 Bi-Xenon ready (25W/35W)
• 🔹 LED DRL strip podpora
• 🔹 Cornering lights (natáčecí)
• 🔹 Adaptive light control
• 🔹 Extended Coming/Leaving Home
• 🔹 Highway light mode
• 🔹 Rain/Light sensor integrace

2. Interiér Premium:

• 🔹 Ambientní LED osvětlení
• 🔹 Footwell lights RGB
• 🔹 Door warning lights
• 🔹 Puddle lights (logo)
• 🔹 Multi-color dashboard
• 🔹 Fade-in/out efekty
• 🔹 Theatre dimming

3. Centrální zamykání Plus:

• 🔹 Kessy ready (bezkličové)
• 🔹 Soft-touch unlock
• 🔹 Proximity sensing
• 🔹 Auto relock
• 🔹 Panic alarm
• 🔹 Valet mode
• 🔹 Child safety advanced

4. Elektrická okna Pro:

• 🔹 One-touch all windows
• 🔹 Global open/close
• 🔹 Rain close function
• 🔹 Pinch protection Plus
• 🔹 Remote via key (long press)
• 🔹 Convenience position
• 🔹 Summer opening

5. Stěrače Intelligent:

• 🔹 Rain sensor full
• 🔹 Speed dependent
• 🔹 Automatic activation
• 🔹 Service position auto
• 🔹 Winter mode
• 🔹 Heated washer jets
• 🔹 Rear wiper logic

6. Klimatizace integrace:

• 🔹 Climatronic support
• 🔹 Rest heating/cooling
• 🔹 Solar sensor
• 🔹 Auxiliary heater ready
• 🔹 Seat heating 3-stage
• 🔹 Steering wheel heating
• 🔹 Mirror heating auto

7. Asistenční systémy:

• 🔹 Park Distance Control
• 🔹 Rear view camera ready
• 🔹 Tire Pressure Monitor
• 🔹 Light Assist ready
• 🔹 Lane departure warning
• 🔹 Emergency brake light
• 🔹 ESP integration full

8. Diagnostika Expert:

• 🔹 Extended measuring blocks
• 🔹 Energy management Plus
• 🔹 Predictive diagnostics
• 🔹 Remote diagnosis ready
• 🔹 Event memory 1000+
• 🔹 Component protection
• 🔹 Software update OTA ready

🔄 VERZE A NÁHRADY

✨ Evoluce verzí BCM:

🔧 Kompatibilní náhrady:

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostická adresa:

• ✅ 09 - Central Electronics - hlavní
• ✅ 19 - CAN Gateway
• ✅ 25 - Immobilizer
• ✅ 42-72 - Doors (všechny)
• ✅ 52 - Door Passenger
• ✅ 77 - Telephone (pokud výbava)

Long Coding - 10 bytů:

Příklad FL verze: 00 3F 64 00 0F 00 24 00 00 0C

Byte 0 (00-FF):
Bit 0 = Xenon
Bit 1 = Fog lights
Bit 2 = Cornering
Bit 3 = DRL
Bit 4 = Coming Home
Bit 5 = Leaving Home
Bit 6 = CH/LH extended
Bit 7 = Rain/Light sensor

Byte 1 (00-FF):
Bit 0 = Central lock
Bit 1 = Safe lock
Bit 2 = Auto lock
Bit 3 = Selective unlock
Bit 4 = Convenience
Bit 5 = Kessy ready
Bit 6 = Alarm
Bit 7 = Tilt sensor

Byte 2-9: Další konfigurace...

Adaptační kanály verze F:

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 6Q2937049F:

• Component Protection aktivní od výroby
• Vyžaduje ODIS/VCDS nejnovější verze
• Online kódování může být nutné
• Minimálně 13.5V při programování
• Imobilizér 4 - složitější adaptace
• Gateway musí být kompatibilní
• Některé funkce vyžadují SVM kód

💡 POSTUP VÝMĚNY JEDNOTKY

Příprava - verze F specifika:

1. VCDS/ODIS 2023+ verze
2. Stabilizovaný zdroj 14.5V/30A
3. Backup všech 50+ adaptací
4. Online přístup (Component Protection)
5. SVM kódy (pokud potřeba)
6. Všechny klíče vozidla

Demontáž:

1. Odpojit baterii (kufr)
2. Čekat 10 minut
3. Demontovat kryt pod volantem
   • 4x šroub T20
   • 3x plastová spona
4. Dokumentovat pojistky (foto)
5. Vyjmout všechny pojistky
6. Odpojit 4 konektory BCM
   • A - Napájení (černý)
   • B - CAN/Gateway (modrý)
   • C - Signály 1 (šedý)
   • D - Signály 2 (hnědý)
7. Vyšroubovat BCM (4x T25)

Montáž nové jednotky:

1. Ověřit HW verzi (musí být F)
2. Zkontrolovat SW verzi
3. Namontovat BCM
4. Připojit všechny konektory
5. Osadit pojistky správně

Programování ODIS/VCDS:

Komplexní postup verze F:
1. Připojit interface + internet
2. Zapnout zapalování
3. ODIS -> Guided Functions
4. Component Exchange -> BCM
5. Online Authentication
6. Component Protection removal
7. Flash latest software
8. Long Coding (10 bytes)
9. Parametrization:
   - Load factory coding
   - Modify as needed
10. All Adaptations:
    - IDE00001-00050
    - Transfer all values
11. Gateway Installation List:
    - Update BCM entry
12. Immobilizer Adaptation:
    - All keys
    - Component matching
13. Basic Settings:
    - Windows
    - Mirrors
    - Lights
    - Sensors
14. Function Tests:
    - All systems
    - Road test
15. Clear all fault codes
16. Generate protocol

🔧 KALIBRACE SYSTÉMŮ

Xenon/AFS kalibrace:

ODIS -> 09-Cent.Elect -> Basic Settings
Channel IDE04001: Xenon initialization
- Vozidlo rovně, nádrž 50%
- Motor běží
- Start calibration
- Čekat 3 minuty

Rain/Light sensor:

Channel IDE04002: Sensor calibration
- Čisté čelní sklo
- Denní světlo
- Run calibration
- Test funkce

Kessy initialization:

05-Kessy (pokud výbava)
- Antenna test all 6
- Key learning
- Range adjustment
- Function test

📊 POJISTKOVÁ SKŘÍŇ

Rozmístění pojistek verze F:

🚨 POKROČILÉ DIAGNOSTIKY

Energy Management Plus:

VCDS -> 09-Cent.Elect -> Measuring Blocks

Group 220: Advanced Power
- Field 1: Quiescent current (mA)
- Field 2: Sleep timer (min)
- Field 3: Wake source ID
- Field 4: Battery SOC (%)

Group 221: Consumers
- Field 1: Interior lights (mA)
- Field 2: Exterior lights (mA)
- Field 3: Control units (mA)
- Field 4: Total (mA)

Norma F: < 10mA po 30 min

Component Protection status:

VCDS -> 09-Cent.Elect -> Security Access
- SVM Code required
- Online activation
- Workshop code

📈 CENY A DOSTUPNOST

Orientační ceny 2024:

Dodatečné náklady:

• Online kódování: 2.000-3.500 Kč
• Component Protection: 1.500-2.500 Kč
• Kompletní setup: 3.000-5.000 Kč
• SVM kód: 500-1.000 Kč

🔍 IDENTIFIKACE VERZE F

Jak poznat verzi F:

1. Štítek - 6Q2937049F
2. Výrobní datum 2007+
3. Software verze 3.0+
4. 10-byte coding
5. Component Protection

PR kódy pro verzi F:

• 8Q1 - Xenon Plus
• 8Q3 - Bi-Xenon
• 8IH - Xenon + AFS
• 4K3 - Centrální s DO
• 1CC - El. okna všechny
• 7AL - Alarm + tilt
• 8N6 - Rain/Light sensor
• 7X2 - Park Distance Control

🔋 OPTIMALIZACE A ÚDRŽBA

Speciální údržba verze F:

1. Firmware updates (důležité!)
2. Component Protection check
3. Gateway list update
4. Energy monitoring
5. Sensor kalibrace

Optimalizace pro nízkou spotřebu:

Adaptations pro úsporu:
- Sleep timer: 15 min
- Wake sensitivity: Low
- LED brightness: 70%
- Comfort consumers: Off
- Network sleep: Enabled

📱 AKTIVACE PRÉMIOVÝCH FUNKCÍ

Bi-Xenon + AFS aktivace:

Long Coding Byte 0:
- Bit 0 = 1 (Xenon)
- Bit 2 = 1 (Cornering)
Adaptation IDE00015 = 1
Nutná kalibrace!

LED DRL strip:

Long Coding Byte 0:
- Bit 3 = 1
Adaptation IDE00007 = 85 (jas)

Rain sensor full:

Long Coding Byte 0:
- Bit 7 = 1
Basic Settings IDE04002

Emergency brake flash:

Adaptation IDE00009 = 1
Blikání při prudkém brzdění

Summer opening:

Adaptation IDE00020 = 1
Všechna okna 20% dolů

🛡️ BEZPEČNOSTNÍ SYSTÉMY

Component Protection:

• Ochrana proti krádeži
• Online aktivace nutná
• SVM kódy
• Workshop authentication

Immobilizer 4. gen:

• AES encryption
• Rolling code Plus
• Challenge-response
• Kessy integration

Alarm Plus (pokud výbava):

• Ultrazvuk + tilt
• Backup siréna
• SMS/GSM ready
• Glass break sensor

🎯 SPECIFIKA VERZE F

Výhody verze F:

• Nejnižší spotřeba
• Nejnovější funkce
• Xenon/LED podpora
• Kessy ready
• Component Protection
• OTA updates ready

Nevýhody verze F:

• Vysoká cena
• Online kódování nutné
• Složitá diagnostika
• Component Protection
• Méně dostupná

Známé problémy FL:

1. Component Protection aktivace
2. Gateway compatibility
3. Xenon ballast výpadky
4. Sleep mode bugs (early SW)
5. Kessy antenna failures

🔌 TECHNICKÉ DETAILY

CAN-Bus architecture:

Facelift CAN topology:
- Powertrain CAN: 500 kbit/s
- Comfort CAN: 100 kbit/s
- Diagnostic CAN: 500 kbit/s
- Gateway: J533 central hub
- LIN sub-bus: 4 channels

Software versions:

• 3.0.0 - Initial FL
• 3.1.0 - Sleep fix
• 3.2.0 - Xenon update
• 3.3.0 - Final version

📝 POZNÁMKY K VERZI F

Upgrade z starších verzí:

• Z verze D/E možný
• Nutná nová kabeláž
• Gateway update nutný
• Online aktivace
• Cena upgrade: 15.000+ Kč

Budoucnost:

• Poslední verze PQ24
• Nahrazeno PQ25 (Polo 6R)
• Podpora do 2025
• Náhradní díly dostupné
