Komfortní jednotka 3C0937049H - Centrální řídicí jednotka komfortní elektroniky VW Passat B6

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 3C0937049H je vylepšená centrální řídicí jednotka komfortní elektroniky (Body Control Module) používaná ve vozidlech VW Passat B6 (3C) z let 2006-2007. Tato jednotka představuje osmou revizi první generace BCM s vylepšenou CAN-Bus integrací, rozšířenými komfortními funkcemi a částečnou podporou KESSY (závisí na výbavě).

Klíčové údaje:

• 🏭 Výrobce: Siemens/Continental pro VAG
• ⚙️ Typ systému: BCM (Body Control Module) Gen1+
• 📅 Období výroby: 2006-2007
• 💡 Platforma: PQ46 (Passat B6)
• 🔐 Označení: J519 - Centrální řídicí jednotka
• 📍 Umístění: Pod přístrojovou deskou (strana řidiče)
• 🔧 Verze: H = osmá revize, přechodová

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (rozsah 9-16V)
• Klidový odběr: < 3.5 mA (sleep mode)
• Provozní proud: Max. 22A
• Wake-up čas: < 25ms
• Ochrana: Vylepšená ochrana

Hardware specifikace:

• Procesor: Infineon C167CR (16-bit)
• RAM: 448 KB
• Flash paměť: 3 MB
• EEPROM: 48 KB
• Počet I/O: 112 kanálů
• PWM výstupy: 11 kanálů
• Konektory: 4x multi-pin

Komunikace:

• CAN-Bus Comfort: 100 kbit/s
• CAN-Bus Drive: 500 kbit/s
• CAN-Bus Diagnostic: 500 kbit/s
• LIN-Bus: 5 kanálů (19.2 kbit/s)
• K-line: Záložní diagnostika

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití (3C0937049H):

VW modely: • Passat B6 (3C2) - 2006-2007 sedan
• Passat Variant B6 (3C5) - 2006-2007 kombi
• Passat R36 (3C) - 2007 (některé rané)

Výrobní období: • 03/2006 - 09/2007 - hlavní použití
• 10/2007 - 12/2007 - přechod na novější

Motorizace kompatibilní s H:

Výbavové stupně s H:

⚡ FUNKCE JEDNOTKY H

1. Centrální zamykání Advanced:

Funkce zamykání: • Ovládání všech zámků
• Dálkové ovládání (433/434 MHz)
• Safe lock
• Selective unlock (2 režimy)
• Auto lock (rychlost)
• Auto unlock (možné)
• Fuel filler lock
• Emergency unlock

Částečně dostupné: • Komfortní otevírání (základní)
• Progressive unlock

2. Ovládání oken Comfort:

Rozšířené funkce: • Elektrická okna 4x
• One-touch down (přední)
• One-touch up (řidič)
• Anti-trap (přední)
• Comfort close (klíčem)
• Tepelná ochrana

Částečně: • One-touch všechna okna
• Dálkové ovládání kompletní

3. Světelné funkce Plus:

Coming/Leaving Home (pokud výbava): • Časování 10-45s
• Přední světla
• Mlhovky (možné)

Interior: • Centrální ovládání
• Časované zhasínání (0-30s)
• Dimming (3 úrovně)
• Footwell lights (příprava)

4. Elektrická zrcátka Comfort:

Funkce: • Elektrické nastavení
• Vyhřívání
• Elektrické sklápění (pokud výbava)
• Paměť (1 pozice, základní)
• Reverse dip (řidič)

Částečně: • Automatické sklápění při zamknutí

5. KESSY systém (pokud výbava):

KESSY funkce (vzácné): • Keyless Entry (základní verze)
• Keyless Go (příprava)
• 2 klíče max
• Omezený dosah

Většinou pouze příprava!
Plná aktivace složitá

6. Další funkce:

Dostupné: • Alarm system
• Interior monitoring
• Tilt sensor
• Rain sensor
• Light sensor
• Diagnostika rozšířená

🔄 VERZE A NÁHRADY

Vývojová řada Passat B6 Gen1:

Možnosti náhrady pro H:

Doporučené náhrady: • 3C0937049H → J/K (mírný upgrade)
• 3C0937049H → L-P (větší upgrade)
• 3C0937049H → Q+ (Gen2, výrazný upgrade)

Zpětná kompatibilita: • H → F/G (možné, ale nedoporučuje se)

Důležité: • Component Protection NENÍ
• Relativně jednoduchá výměna
• Nutné překódování

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostické adresy:

• 09 - Central Electronics (hlavní)
• 19 - CAN Gateway
• 42 - Door Electronics Driver
• 52 - Door Electronics Passenger
• 62 - Door Electronics Rear Left
• 72 - Door Electronics Rear Right

Security Access:

Kódování (7 číslic):

KÓDOVÁNÍ PRO 3C0937049H:

Formát: XXXXXXX (7 číslic)

Pozice 1: Region
0 = Německo
1 = Evropa
2 = USA/NAR
3 = Zbytek světa

Pozice 2: Řízení
0 = Levostranné (LHD)
1 = Pravostranné (RHD)

Pozice 3: Výbava
0 = Trendline
1 = Comfortline
2 = Highline
3 = Individual

Pozice 4-5: Speciální výbava
00 = Základní
01 = Xenon
02 = Navigace
03 = Xenon + Navigace
04 = KESSY příprava
05 = KESSY částečné
...

Pozice 6-7: Dodatečné
00 = Standard
01 = Alarm
02 = Tažné
03 = Alarm + Tažné
...

Příklad:
1120400 = EU, LHD, Highline, KESSY prep

Long Coding (10 bytů):

LONG CODING PRO 3C0937049H:

10 bytů - více než rané verze

Byte 00: Základní
Bit 0: Řízení (0=LHD)
Bit 1: KESSY prep
Bit 2: Alarm
Bit 3: Start-Stop prep
Bit 4-7: Region

Byte 01: Zamykání
Bit 0: Safe lock
Bit 1: Selective unlock
Bit 2: Auto lock
Bit 3: Auto unlock
Bit 4: Comfort open
Bit 5-7: Reserved

Byte 02: Okna
Bit 0: 4 windows
Bit 1: One-touch front
Bit 2: One-touch rear
Bit 3: Anti-trap
Bit 4: Comfort close
Bit 5-7: Reserved

Byte 03: Světla
Bit 0: Coming Home
Bit 1: Leaving Home
Bit 2: Interior delay
Bit 3: Dimming
Bit 4: Footwell prep
Bit 5-7: Reserved

Byte 04: Zrcátka
Bit 0: Electric
Bit 1: Heated
Bit 2: Folding
Bit 3: Memory
Bit 4: Reverse dip
Bit 5-7: Reserved

Byte 05-09: Reserved/Future

Typické kódování H:
44 0F 1F 0F 0F 00 00 00 00 00

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

TOP problémy 3C0937049H:

Známé problémy verze H:

Software: • Občasné bugy
• KESSY nestabilní
• CAN timeouty

Hardware: • Střední paměť
• Procesor OK
• Konektory citlivé

Diagnostické kódy verze H:

00003 - Control Module Defective
00532 - Supply Voltage B+
00668 - Terminal 30 Low
00778 - Steering Angle Sensor
00907 - Load Management
00928-00931 - Door Modules
01044 - Control Module Incorrectly Coded
01134 - Alarm Horn
01176 - Key 1 Not Matched
01177 - Key 2 Not Matched
01299 - Diagnostic Interface
01330 - Central Control Module
01336 - Data Bus Missing Message
01359 - Interior Monitoring
01504 - Bulb Monitoring

💡 POSTUPY PROGRAMOVÁNÍ

Základní nastavení H:

BASIC SETUP PRO 3C0937049H:

1. Připojení VCDS:
   [09 - Central Electronics]

2. Kontrola verze:
   [02 - Fault Codes]
   Clear all DTCs

3. Kódování:
   [07 - Coding]
   Zadat 7-místný kód
   Např: 1120400

4. Long Coding:
   [07 - Long Coding]
   10 bytů nastavit

5. Adaptace:
   [10 - Adaptation]

   Channel 01 - Remote keys
   Value: 2 (počet klíčů)

   Channel 02 - Interior light
   Value: 30 (sekund)

   Channel 03 - Coming Home
   Value: 20 (sekund)

   Channel 04 - Auto Lock
   Value: 1 (active)

   Channel 05 - Selective unlock
   Value: 1 (driver only)

   Channel 06 - Comfort close
   Value: 1 (active)

6. Reset:
   [04 - Basic Settings]
   Group 000

Aktivace Coming/Leaving Home:

COMING/LEAVING HOME PRO H:

Hardware musí podporovat!

1. [09 - Central Electronics]

2. [07 - Long Coding]
   Byte 03:
   Bit 0 = 1 (Coming Home)
   Bit 1 = 1 (Leaving Home)

3. [10 - Adaptation]

   Channel 03 - Coming Home time
   Value: 10-45 (sekund)

   Channel 06 - Leaving Home time
   Value: 10-45 (sekund)

4. [07 - Coding]
   Zkontrolovat pozice 4-5
   Musí obsahovat Xenon/světla

5. Test:
   - Zamknout/odemknout
   - Světla musí reagovat

KESSY částečná aktivace:

KESSY SETUP PRO H:

POZOR! Často pouze částečné!

1. Kontrola hardware:
   - KESSY anténa (alespoň přední dveře)
   - KESSY modul (pokud je)
   - Start button (příprava)

2. Pokud HW částečný:
   [07 - Coding]
   Pozice 4-5: 04 nebo 05

3. [07 - Long Coding]
   Byte 00, Bit 1 = 1

4. [10 - Adaptation]

   Channel 10 - KESSY
   Value: 1 (pokud možné)

   Channel 11 - KESSY range
   Value: 2 (medium)

5. Učení klíčů:
   [04 - Basic Settings]
   Group 002 - Key learning

   Postupně oba klíče

6. Test funkcí:
   - Keyless Entry (možná)
   - Keyless Go (vzácně)

Často lepší nechat vypnuté!

Inicializace oken Plus:

WINDOW SETUP PRO H:

Rozšířené možnosti:

1. [09 - Central Electronics]

2. [04 - Basic Settings]
   Group 001 - Windows

3. Pro každé okno postupně:
   - Úplně dolů
   - Úplně nahoru
   - Držet 3s nahoře
   - Test one-touch

4. [10 - Adaptation]

   Channel 20 - Anti-trap sensitivity
   Value: 3 (medium)

   Channel 21 - Comfort close
   Value: 1 (active)

5. Test comfort close:
   - Držet lock na klíči
   - Okna se zavřou

📊 PINOUT KONEKTORŮ

Konektory 3C0937049H:

T52a - Hlavní (52-pin):

T32b - Sekundární (32-pin):

T20c - Třetí (20-pin): Dodatečné funkce

T16d - Čtvrtý (16-pin): KESSY/speciální (pokud je)

🚨 MĚŘICÍ BLOKY VCDS

MVB 001 - System:

Pole 1: Napětí baterie
       9.0-15.0V

Pole 2: Stav zapalování
       Off/On/Start

Pole 3: Verze SW
       0008 (pro H)

Pole 4: Verze HW
       H08

MVB 002 - Doors Status:

Pole 1: Dveře řidiče
       Open/Closed/Locked

Pole 2: Dveře spolujezdce
       Open/Closed/Locked

Pole 3: Dveře zadní L
       Open/Closed/Locked

Pole 4: Dveře zadní P
       Open/Closed/Locked

MVB 003 - Windows:

Pole 1: Okno FL pozice
       0-100%

Pole 2: Okno FR pozice
       0-100%

Pole 3: Okno RL pozice
       0-100%

Pole 4: Okno RR pozice
       0-100%

MVB 004 - Comfort:

Pole 1: Coming Home
       Active/Inactive/Timer

Pole 2: Leaving Home
       Active/Inactive/Timer

Pole 3: Comfort close
       Ready/Active/Off

Pole 4: KESSY
       OK/Error/Not installed

📈 CENY A DOSTUPNOST 2024

Ceny jednotky 3C0937049H:

Doporučené alternativy:

Servisní náklady:

🔍 IDENTIFIKACE H

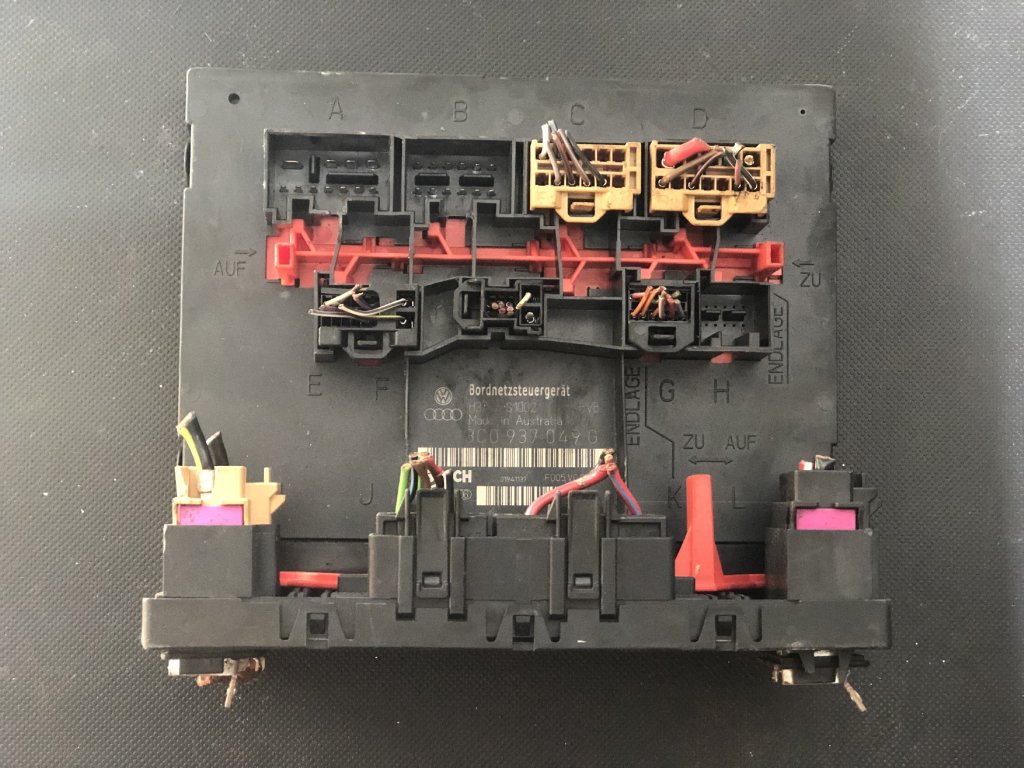

Jak poznat 3C0937049H:

Fyzická identifikace: • Štítek 3C0937049H
• Výrobce Siemens/Continental
• 4 konektory (52+32+20+16)
• Střední velikost
• Černý/šedý plast

VCDS identifikace:

Address 09: Central Electronics
---------------------
Part No SW: 3C0 937 049 H
         HW: 3C0 937 049 H
Component: BCM PQ46  0008
Revision: 00008008
Coding: 1120400
Shop #: WSC 00000

Component Protection: Not Active
KESSY: Prepared/Partial

🔋 ÚDRŽBA A ŽIVOTNOST

Údržba verze H:

Preventivní kroky: • Update firmware na J+
• Kontrola konektorů 2x ročně
• Měření klidového odběru
• Diagnostika chyb

Známé problémy: • KESSY nestabilní
• Občasné CAN chyby
• Paměť středně velká

Životnost: • Průměr: 8-11 let
• S údržbou: 10-13 let

🛡️ VÝHODY A NEVÝHODY H

Výhody:

• ✅ Stabilnější než A-G
• ✅ Více funkcí než rané
• ✅ Bez Component Protection
• ✅ Coming/Leaving Home
• ✅ Dobrá dostupnost
• ✅ Rozumná cena

Nevýhody:

• ❌ KESSY problematické
• ❌ Stále Gen1 omezení
• ❌ Menší paměť než Gen2
• ❌ Občasné bugy
• ❌ Starší procesor

🎯 ZÁVĚREČNÉ HODNOCENÍ

Verdikt:

Jednotka 3C0937049H je solidní přechodová verze BCM pro Passat B6 2006-2007. Nabízí více funkcí než rané verze včetně Coming/Leaving Home, ale KESSY je často problematické. Pro střední výbavu dobrá volba, pro vyšší doporučujeme Gen2 (Q+).

Doporučení:

• Použití: Passat B6 2006-2007 střední/vyšší výbava
• KESSY: Raději neaktivovat nebo upgrade
• Alternativa: J verze (podobná) nebo Q+ (lepší)
• Cena/výkon: Dobrý kompromis
