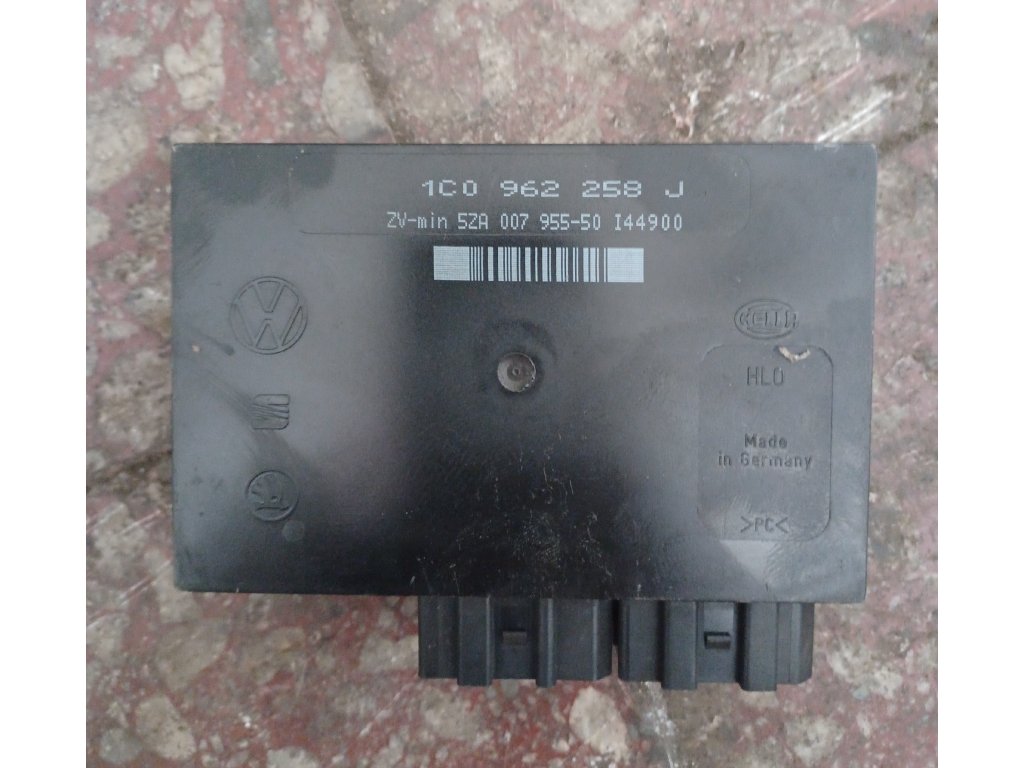

Komfortní jednotka 1C0962258J - BCM VW New Beetle

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 1C0962258J je BCM (Body Control Module) - centrální řídicí jednotka komfortní elektroniky používaná výhradně ve vozidlech VW New Beetle (1C). Jedná se o specifickou verzi BCM vyvinutou pro americký trh s rozšířenými bezpečnostními a komfortními funkcemi.

Klíčové údaje:

• 🏭 Výrobce: Hella/Siemens VDO pro VAG
• ⚙️ Typ systému: BCM - Comfort Control Module
• 📅 Období výroby: 2001-2010
• 💡 Platforma: PQ34 (New Beetle)
• 🔐 Označení: J393 - Komfortní systém
• 📍 Umístění: Pod palubní deskou (centrální tunel)

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

Volkswagen New Beetle:

• New Beetle (1C/9C/1Y) (1998-2010)
• New Beetle Cabrio (1Y) (2003-2010)
• New Beetle RSi (2001-2003)

Speciální verze:

• Beetle Turbo S (2002-2004)
• Beetle Plus (2005-2010)
• Beetle BlackOrange (2008)
• Beetle Ultima Edición (2010)

Tržní specifika:

• USA/Kanada - primární trh
• Mexiko - výroba Puebla
• Evropa - import verze
• Brazílie - lokální výroba

⚡ FUNKCE BCM MODULU

Hlavní řídicí funkce verze J:

1. Osvětlení exteriér USA spec:

• 🔹 DRL (Daytime Running Lights)
• 🔹 Side markers (boční obrysovky)
• 🔹 Turn signals USA vzor
• 🔹 Hazard warning enhanced
• 🔹 Brake lights 3. brzdové
• 🔹 Reverse lights dual
• 🔹 License plate lights

2. Osvětlení interiér Beetle:

• 🔹 Dome light s dimmingem
• 🔹 Flower vase light (!)
• 🔹 Footwell lights
• 🔹 Door panel lights
• 🔹 Glove box light
• 🔹 Trunk light enhanced
• 🔹 Theater dimming

3. Centrální zamykání Plus:

• 🔹 Remote keyless entry
• 🔹 Panic button funkce
• 🔹 Auto-lock USA logic
• 🔹 Auto-unlock in Park
• 🔹 Child safety rear
• 🔹 Trunk release remote
• 🔹 Fuel door lock

4. Elektrická okna všechna:

• 🔹 Express up/down driver
• 🔹 Express down all
• 🔹 Anti-pinch protection
• 🔹 Remote operation
• 🔹 Key hold funkce
• 🔹 Retained power (10 min)
• 🔹 Window normalization

5. Cabrio specifické (1Y):

• 🔹 Convertible top control
• 🔹 Windows auto down
• 🔹 Wind deflector control
• 🔹 Top position sensor
• 🔹 Rain close function
• 🔹 Speed limitation
• 🔹 Emergency operation

6. Klimatizace integrace:

• 🔹 Climatronic control
• 🔹 Heated seats 2-stage
• 🔹 Heated mirrors
• 🔹 Rear defrost timer
• 🔹 Fresh air timer
• 🔹 Recirculation auto
• 🔹 A/C compressor control

7. Bezpečnostní systémy:

• 🔹 Alarm system USA
• 🔹 Interior monitoring
• 🔹 Tilt sensor
• 🔹 Glass break sensor
• 🔹 Backup horn
• 🔹 LED indicator
• 🔹 Immobilizer III

8. Speciální funkce Beetle:

• 🔹 Monsoon audio control
• 🔹 Flower vase illumination
• 🔹 Retro gauge lighting
• 🔹 Chrome package lights
• 🔹 Special edition modes
• 🔹 Turbo boost ready
• 🔹 Sport mode (Turbo S)

🔄 VERZE A NÁHRADY

✨ Evoluce verzí New Beetle BCM:

🔧 Kompatibilní náhrady:

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostická adresa:

• ✅ 09 - Central Electronics - hlavní
• ✅ 46 - Comfort System - alternativa
• ✅ 35 - Central Locks
• ✅ 56 - Radio (Monsoon)
• ✅ 26 - Roof Electronics (Cabrio)

Kódování - 7 čísel:

Příklad: 0013527

1. cifra: Region
   0 = Evropa/RoW
   1 = USA/NAR
   2 = Kanada

2. cifra: Řízení
   0 = LHD
   1 = RHD (UK, Japan)

3. cifra: Výbava
   1 = Standard
   3 = Cabrio
   5 = Turbo S

4. cifra: Equipment
   3 = Alarm + el. okna
   5 = Vše + Climatronic
   7 = Full option

5-7. cifra: Specifika
   527 = Standard pro verzi J

Adaptační kanály verze J:

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 1C0962258J:

• USA/EU verze NEJSOU kompatibilní
• Cabrio vyžaduje speciální kódování
• Po výměně NUTNÝ reset všech oken
• Monsoon audio vyžaduje adaptaci
• Alarm může vyžadovat nový kód
• DRL logika USA vs. EU odlišná

💡 POSTUP VÝMĚNY JEDNOTKY

Příprava - New Beetle specifika:

1. VCDS/VAG-COM s kabelem
2. Nabíječka 14V připojena
3. Radio kód (Monsoon)
4. Všechny klíče (max 4)
5. Původní kódování zapsané

Demontáž:

1. Odpojit baterii (v kufru!)
2. Čekat 5 minut
3. Demontovat spodní kryt
   • Strana řidiče
   • 4x šroub T25
   • 2x klips
4. Sundat boční panel
   • Centrální tunel
   • 3x šroub T20
5. Vyfotit pojistky
6. Odpojit 4 konektory BCM
   • T16a - Napájení (černý)
   • T16b - Signály 1 (modrý)
   • T16c - Signály 2 (zelený)
   • T16d - Cabrio (hnědý) pokud má
7. Vyšroubovat BCM (4x T25)

Montáž nové jednotky:

1. Ověřit správné číslo dílu
2. Namontovat BCM
3. Připojit všechny konektory
4. Osadit pojistky dle foto
5. Sestavit kryty

Programování VCDS:

Kompletní postup New Beetle:
1. Připojit baterii
2. Zapnout zapalování
3. VCDS -> 09-Central Elect
4. Fault codes -> Clear
5. Coding-07
   - Zadat 7-místný kód
6. Adaptation-10:
   - Ch 01: DRL = 1 (USA)
   - Ch 02: Lock = 15 mph
   - Ch 03: Unlock = 1
   - Ch 04: Horn = 0 (EU)
   - Ch 05: Blink = 3
   - Ch 06: Retained = 10
   - Ch 07: Interior = 30
   - Ch 10: Comfort = 1
   - Ch 15: Flower = 1
7. Basic Settings-04:
   - Group 001: General
   - Group 002: Windows all
   - Group 003: Central lock
   - Group 004: Cabrio (pokud)
8. 25-Immobilizer:
   - Adaptace všech klíčů
9. 56-Radio (Monsoon):
   - Zadání kódu
   - Adaptace
10. Test všech funkcí
11. Test jízda

🔧 SPECIÁLNÍ PROCEDURY

Reset všech oken New Beetle:

Pro každé okno:
1. Okno úplně dolů
2. Držet DOWN 3 sec
3. Okno úplně nahoru
4. Držet UP 3 sec
5. Znovu dolů a nahoru
6. Test one-touch
7. Test anti-pinch

Důležité: Dveře zavřené!

Cabrio kalibrace střechy:

VCDS -> 26-Roof Electronics
Basic Settings -> Group 001
- Střecha musí být zavřená
- Spustit kalibraci
- Proces trvá 2-3 minuty
- Střecha se otevře a zavře

Monsoon audio setup:

VCDS -> 56-Radio
1. Zadat kód rádia
2. Adaptation -> Ch 001
3. Sound setup default
4. Test all speakers

📊 POJISTKOVÁ SKŘÍŇ

Rozmístění pojistek New Beetle:

🚨 ŘEŠENÍ PROBLÉMŮ

Window drop syndrome:

Typický problém New Beetle:
- Okna padají při zavření dveří
- Příčina: Opotřebené regulátory

Řešení:
1. Výměna regulátorů
2. Reset BCM
3. Kalibrace oken

Alarm false triggers:

VCDS -> 09-Central Elect
Measuring Blocks -> Group 003
- Kontrola senzorů
- Snížení citlivosti
Adaptation Ch 08 = 1 (nízká)

Battery drain test:

Měření po 30 minutách:
- Normal: < 15mA
- S alarmem: < 25mA
- Cabrio: < 30mA

Vysoký odběr = BCM nespí

📈 CENY A DOSTUPNOST

Orientační ceny 2024:

Dodatečné náklady:

• Programování: 800-1.500 Kč
• Adaptace Cabrio: 1.000-2.000 Kč
• Monsoon setup: 500-1.000 Kč

🔍 IDENTIFIKACE SPRÁVNÉ VERZE

Jak poznat verzi J:

1. Štítek na BCM - 1C0962258J
2. Výrobní datum 2003+
3. Software verze 0020+
4. Pro USA trh primárně

PR kódy New Beetle:

• 8GU - USA headlights
• 8X1 - Přední mlhovky
• 4A3 - Vyhřívání sedadel
• 7AL - Alarm s náklonem
• 3FE - El. střecha (Cabrio)
• 8Q3 - Monsoon audio
• 1MK - 4-wheel disc brakes

🔋 ÚDRŽBA A PREVENCE

Specifická údržba New Beetle:

1. Čištění odtoků střechy
2. Mazání pantů dveří
3. Kontrola regulátorů oken
4. Test mikrospínačů
5. Update firmware BCM

Preventivní opatření:

• Kontrola ground G200
• Čištění battery grounds
• Výměna baterie po 4 letech
• Kontrola kabeláže dveří
• Mazání zámků

📱 AKTIVACE FUNKCÍ

DRL deaktivace (pro EU):

VCDS -> 09-Central Elect
Adaptation -> Channel 01 = 0
Nebo přeprogramování

Auto-lock změna:

Adaptation -> Channel 02
Hodnota: 8-20 (mph)
15 mph = 24 km/h

Flower vase light:

Adaptation -> Channel 15 = 1
Světlo ve váze na květiny!

Cabrio comfort:

Adaptation -> Channel 20 = 1
One-touch ovládání střechy

🛡️ BEZPEČNOSTNÍ FUNKCE

Alarm system USA spec:

• Perimeter protection
• Interior monitoring
• Tilt sensor (option)
• Glass break (option)
• Backup siren
• Panic button
• LED indicator

Immobilizer III:

• Crypto transponder
• Rolling code
• Engine block
• Transmission block
• Fuel pump block

🎯 SPECIFIKA NEW BEETLE

Unikátní prvky:

• Flower vase illumination
• Retro design lighting
• Monsoon integration
• USA safety standards
• Mexico production

Známé problémy modelu:

1. Window regulators - časté selhání
2. Door microswitches - koroze
3. Coil packs - 1.8T motor
4. MAF sensor - všechny motory
5. Cabrio top - motor a plátno

Motory New Beetle:

• 2.0 8V - AEG, BEV (115 HP)
• 1.8T 20V - AWV, AWP (150 HP)
• 1.9 TDI - ALH, BEW (90 HP)
• 2.5 20V - BPS, BPR (150 HP)
• 1.6 8V - Mexico (102 HP)

🔌 ELEKTRICKÁ INSTALACE

CAN-Bus topology:

BCM (J393) -> Gateway -> Moduly:
- Engine ECM (J220)
- TCM (J217) - automat
- ABS (J104)
- Airbag (J234)
- Cluster (J285)
- Radio (J401) - Monsoon
- Roof (J256) - Cabrio

Důležité ground body:

• G200 - Under dash
• G201 - Engine bay
• G301 - Behind battery
• G401 - Trunk area

📝 POZNÁMKY K VERZI J

Rozdíly USA vs. EU:

• DRL logika opačná
• Side markers USA only
• Alarm citlivost
• Auto-lock/unlock
• Horn confirmation

Cabrio specifika:

• Dodatečný modul J256
• Mikrospínače polohy
• Rain sensor důležitý
• Omezení rychlosti 180 km/h
• Zimní režim střechy
