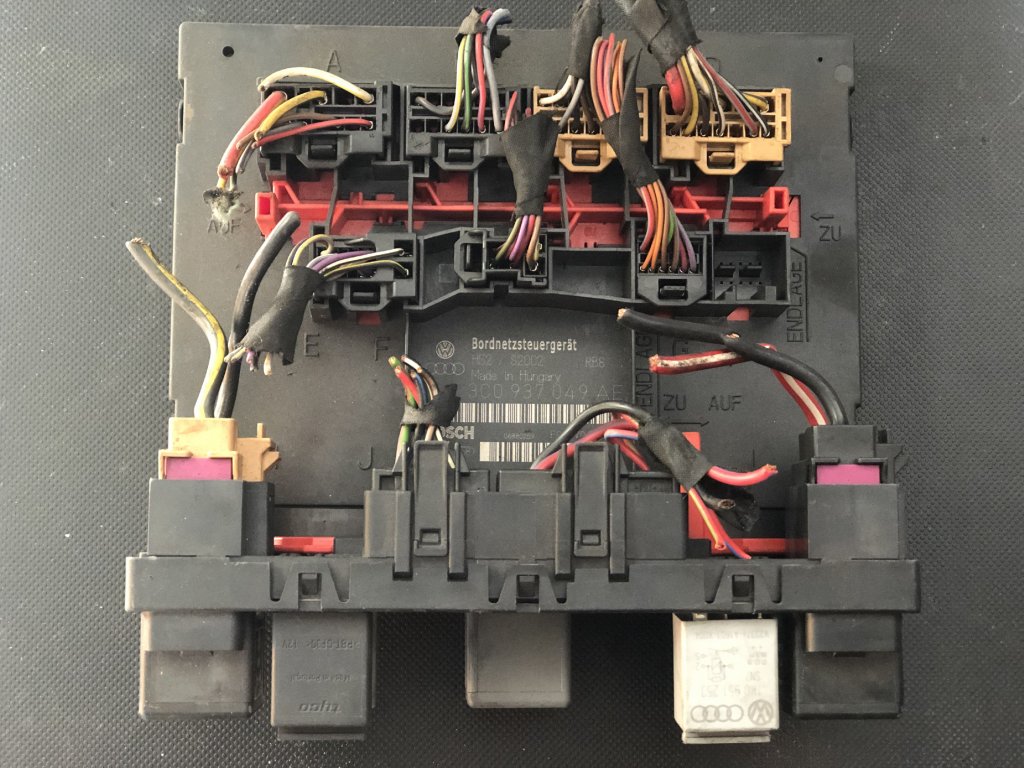

Komfortní jednotka 3C0937049AE - BCM VW Passat B6

Kód: 1783
Akce
1 210 Kč 1 000 Kč bez DPH
Skladem (2 ks)

3C0937049AE

Detailní informace

Zkusenosti
10 let zkušeností
se službami v automobilovém odvětví.
2_Odtah
Odtah zdarma
Zajistíme odtah vozidla zdarma.
3_Zakaznici
Spokojení zákazníci
Máme stovky spokojených zákazníků.
4_Bonus
BONUS AŽ 10.000Kč
na nákup vozu u našich partnerů.

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 3C0937049AE je pokročilá BCM (Body Control Module) - centrální řídicí jednotka komfortní elektroniky používaná ve vozidlech VW Passat B6, Passat CC a částečně Golf V Plus. Jedná se o high-end verzi BCM s podporou všech prémiových funkcí včetně Kessy, bi-xenonů a pokročilých asistenčních systémů.

Klíčové údaje:

  • 🏭 Výrobce: Hella pro VAG
  • ⚙️ Typ systému: BCM Premium - Bordnetzsteuergerät
  • 📅 Období výroby: 2005-2010
  • 💡 Platforma: PQ46/PQ35
  • 🔐 Označení: J519 - Centrální elektrika
  • 📍 Umístění: Pod přístrojovou deskou (strana řidiče)
  • 🔧 Verze: AE = nejvyšší výbava

🔧 TECHNICKÉ PARAMETRY

Parametr Hodnota
Napájecí napětí 12V DC (9-16V)
Klidový odběr < 20 mA
Provozní proud Max. 40A
Počet pojistek 44 pozic
Integrovaná relé 14
CAN sběrnice 3x CAN (Comfort/Powertrain/Diagnostic)
Rychlost CAN 100/500 kbit/s
LIN sběrnice 4 kanály
Procesor 32-bit Infineon TriCore
Flash paměť 8 MB
Pracovní teplota -40°C až +85°C

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

Volkswagen:

  • VW Passat B6 (3C) (2005-2010)
  • VW Passat Variant B6 (2005-2010)
  • VW Passat CC (2008-2012)
  • VW Passat Alltrack (2007-2010)
  • VW Golf V Plus (2005-2009) - některé

Škoda (částečná kompatibilita):

  • Škoda Superb II (3T) (2008-2015) - jiné kódování
  • Škoda Octavia II FL (2009-2013) - některé funkce

SEAT (omezená kompatibilita):

  • SEAT Exeo (2008-2013) - upravená verze

 FUNKCE BCM MODULU

Premium funkce verze AE:

1. Osvětlení Advanced Plus:

  • 🔹 Bi-Xenon s AFS (natáčecí)
  • 🔹 Dynamic cornering lights
  • 🔹 LED DRL integrované
  • 🔹 Leaving/Coming Home Plus
  • 🔹 Light Assist (auto dálková)
  • 🔹 Bad weather light
  • 🔹 Highway light mode
  • 🔹 Tourist mode (RHD/LHD)
  • 🔹 Tunnel detection
  • 🔹 Ambient lighting RGB

2. Kessy - Bezkličový systém:

  • 🔹 Keyless Entry všechny dveře
  • 🔹 Keyless Go - start tlačítkem
  • 🔹 Proximity sensing
  • 🔹 Automatic locking
  • 🔹 Safe lock advanced
  • 🔹 Trunk hands-free
  • 🔹 Emergency key backup
  • 🔹 Anti-theft alarm Plus

3. Centrální zamykání Premium:

  • 🔹 Soft-close doors (výbava)
  • 🔹 Power latching
  • 🔹 Selective unlock modes
  • 🔹 Child lock electronic
  • 🔹 Valet mode
  • 🔹 Remote 433/868 MHz
  • 🔹 Panic alarm
  • 🔹 Auto-relock

4. Elektrická okna Professional:

  • 🔹 One-touch all windows
  • 🔹 Comfort open/close
  • 🔹 Rain closing
  • 🔹 Pinch protection advanced
  • 🔹 Remote via key
  • 🔹 Convenience position
  • 🔹 Thermal protection
  • 🔹 Child lock rear

5. Elektrická sedadla s pamětí:

  • 🔹 Memory 3 pozice
  • 🔹 Easy Entry funkce
  • 🔹 Massage funkce ready
  • 🔹 Lumbar support el.
  • 🔹 Heating 3-stage
  • 🔹 Ventilation ready
  • 🔹 Side bolsters el.
  • 🔹 Steering column memory

6. Klimatizace Climatronic Plus:

  • 🔹 3-zone climate control
  • 🔹 Solar sensor
  • 🔹 Humidity sensor
  • 🔹 Air quality sensor
  • 🔹 REST function
  • 🔹 Auxiliary heater ready
  • 🔹 Seat heating/cooling
  • 🔹 Steering wheel heating

7. Asistenční systémy:

  • 🔹 Park Assist (parkování)
  • 🔹 Park Distance Control Plus
  • 🔹 Rear view camera
  • 🔹 Side Assist (blind spot)
  • 🔹 Lane Assist ready
  • 🔹 Light Assist
  • 🔹 Rain/Light sensor Plus
  • 🔹 TPMS (tlak v pneu)

8. Multimédia a komunikace:

  • 🔹 RNS 510 navigation ready
  • 🔹 Dynaudio sound ready
  • 🔹 Bluetooth integration
  • 🔹 Voice control ready
  • 🔹 Multi-function display
  • 🔹 Digital cluster ready
  • 🔹 Phone prep Premium
  • 🔹 MDI interface

9. Diagnostika Expert Plus:

  • 🔹 Gateway funkce integrovaná
  • 🔹 Event memory 2000+ záznamů
  • 🔹 Guided fault finding
  • 🔹 Predictive diagnostics
  • 🔹 Energy management Plus
  • 🔹 Component Protection
  • 🔹 Online coding ready
  • 🔹 Software updates OTA

🔄 VERZE A NÁHRADY

✨ Přehled verzí Passat B6 BCM:

Číslo dílu Verze Výbava
3C0937049A Basic Základ
3C0937049D Standard Střední
3C0937049J Comfort Vyšší
3C0937049Q High Vysoká
3C0937049S Premium Prémiová
3C0937049AB Exclusive Exclusive
3C0937049AE Ultimate Plná výbava
3C0937049AH Facelift Po 2010

🔧 Kompatibilní náhrady:

Výrobce OEM číslo Poznámka
Hella 5DK 009 893-50 Originál OEM
Siemens 5WK50026 OEM dodavatel
Continental A2C53374885 Premium náhrada
Valeo 509893 Alternativa

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostická adresa:

  •  09 - Central Electronics - hlavní
  •  19 - CAN Gateway - integrovaný
  •  05 - Kessy (pokud výbava)
  •  42-72 - Doors (všechny)
  •  52 - Door Passenger
  •  36 - Seat Memory Driver
  •  06 - Seat Memory Pass

Long Coding - 16 bytů:


Kopírovat
Příklad verze AE:
07 8B 00 0B 1F 00 4A 00 07 04 00 50 40 00 40 00

Byte 0 (07):
Bit 0 = Xenon
Bit 1 = Bi-Xenon
Bit 2 = AFS

Byte 1 (8B):
Bit 0 = Kessy
Bit 1 = Safe lock
Bit 3 = Comfort CAN
Bit 7 = Gateway

Byte 2-15: Další konfigurace...

Adaptační kanály - VCDS/ODIS:

Kanál Funkce Hodnoty
IDE00265 Coming Home 0-240 sec
IDE00266 Leaving Home 0-120 sec
IDE00267 Footwell lights 0-100%
IDE00268 DRL brightness 30-100%
IDE00269 Mirror dip -15 až +15°
IDE00270 Rain close 0/1
IDE00271 Comfort blink 0-5
IDE00272 Auto-lock 0-30 km/h
IDE00273 Kessy range 0-3 m
IDE00274 Light Assist 0/1

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

Problém Příznaky Řešení
🔴 Component Protection Blokace po výměně ODIS online, SVM kód
🔴 Kessy not working Nedetekuje klíč Antény, baterie klíče
🔴 Battery drain Vybití < 3 dny Update SW, sleep mode
🔴 Gateway timeout Ztráta komunikace Reset, update FW
🔴 Memory seats Nepamatují pozici Kalibrace, reset
🔴 Light Assist Nefunguje auto Kalibrace kamery
🔴 Windows crazy Náhodné pohyby Reset, anti-trap

📌 DŮLEŽITÉ UPOZORNĚNÍ

 Při práci s jednotkou 3C0937049AE:

  • Component Protection VŽDY aktivní
  • Vyžaduje ODIS online připojení
  • SVM kód nutný pro aktivaci
  • Minimálně 13.8V při programování
  • Gateway funkce integrovaná
  • Parametrizace může trvat 30+ minut
  • Některé funkce vyžadují dodatečný HW

💡 POSTUP VÝMĚNY JEDNOTKY

Příprava - verze AE specifika:

  1. ODIS Service 6.2.0+
  2. Online připojení k VW
  3. Stabilizovaný zdroj 14.8V/50A
  4. SVM kódy připravené
  5. Backup všech 100+ adaptací
  6. Všechny klíče (včetně Kessy)
  7. ErWin dokumentace

Demontáž:

  1. Odpojit baterii (pod sedadlem!)
  2. Čekat 15 minut (kondenzátory)
  3. Demontovat kryt pod volantem
    • 5x šroub T20
    • 4x plastová spona
  4. Odfotit všechny pojistky
  5. Vyjmout pojistky systematicky
  6. Odpojit 6 konektorů BCM
    • T73a - Napájení (černý)
    • T73b - CAN/LIN (modrý)
    • T73c - Signály 1 (šedý)
    • T73d - Signály 2 (hnědý)
    • T73e - Signály 3 (zelený)
    • T73f - Kessy (bílý)
  7. Vyšroubovat BCM (4x T25)
  8. Vyjmout opatrně (těžká)

Montáž nové jednotky:

  1. Ověřit HW číslo (H12 a vyšší)
  2. Zkontrolovat SW verzi
  3. Namontovat BCM pevně
  4. Připojit všech 6 konektorů
  5. Osadit pojistky přesně

Programování ODIS - kompletní:


Kopírovat
Profesionální postup verze AE:

1. Příprava:
   - ODIS Service login
   - Vehicle project create
   - Battery support ON

2. Component Protection:
   - Online Authentication
   - SVM code entry
   - Component release

3. Flash Programming:
   - Select latest SW
   - Flash all slaves
   - Progress ~20 min

4. Parametrization:
   - Load factory params
   - Transfer adaptations
   - Long coding (16 bytes)

5. Basic Settings všechny:
   - Windows (all 4)
   - Sunroof (if equipped)
   - Mirrors (memory)
   - Seats (memory)
   - Steering column
   - Kessy antennas

6. Adaptations (100+):
   IDE00265-00350
   - All channels
   - Document changes

7. Gateway Installation:
   - Update list
   - All modules present

8. Kessy Adaptation:
   - All keys (max 8)
   - Range calibration
   - Antenna test

9. Special Functions:
   - Light Assist calibration
   - Park Assist setup
   - Camera calibration
   - TPMS learn

10. Function Tests:
    - All systems
    - Road test mandatory

11. Documentation:
    - Print protocol
    - Save adaptations
    - Customer handover

🔧 KALIBRACE SYSTÉMŮ

Bi-Xenon AFS kalibrace:


Kopírovat
ODIS -> 09-Central Electronics
Basic Settings -> IDE04249
- Vozidlo rovně, nádrž 50%
- Motor běží, světla ON
- Kalibrace 5 minut
- Test natáčení

Kessy kalibrace antén:


Kopírovat
ODIS -> 05-Kessy
Basic Settings -> IDE00163
- Test all 6-8 antennas
- Adjust sensitivity
- Range 0.5-2.0m optimal

Memory seats kalibrace:


Kopírovat
ODIS -> 36-Seat Mem. Driver
Basic Settings -> IDE00094
- Full travel all axes
- Save reference points
- Test memory recall

Light Assist setup:


Kopírovat
ODIS -> A5-Front Camera
Basic Settings -> IDE00003
- Calibration board needed
- Distance 3m exact
- Alignment critical

📊 POJISTKOVÁ SKŘÍŇ

Rozmístění pojistek verze AE:

Pozice Ampér Obvod
SC1 50A EPS (el. řízení)
SC2 30A Přední okna
SC3 30A Zadní okna
SC4 40A ABS/ESP
SC5 30A El. sedadla
SC6 40A Klimatizace
1 5A Kessy control
2 5A Gateway/CAN
3 7.5A Bi-Xenon L
4 7.5A Bi-Xenon R
5 5A AFS motor
6 10A Light Assist
7 5A DRL LED
8 10A Kombi
9 5A Park Assist
10 5A Side Assist
11 10A Diagnostika
12 7.5A RNS 510
13 15A 12V zásuvky
14 5A Rain/Light sensor
15 10A Telefon/Bluetooth
16 20A Vyhřívání sedadel
17 5A Memory seats
18 30A Střešní okno
19 10A Tažné zařízení
20 10A Centrální zamykání
21 5A Alarm senzory
22 5A TPMS
23 10A Multifunction SW
24 15A Houkačka
25 30A Zadní vyhřívání
26 20A Ostřikovače
27 30A Stěrače
28 5A Ambient lighting

🚨 POKROČILÉ DIAGNOSTIKY

Energy Management Plus:


Kopírovat
VCDS -> 09-Central Elect -> Adv. Measuring

Group 230-235: Power Management
- Battery state (SOC/SOH)
- Quiescent current
- Consumer breakdown
- Sleep timers
- Wake sources

Norma AE: < 20mA po 45 min

Component Protection Status:


Kopírovat
ODIS -> Guided Functions
-> Component Protection
-> Display Status

All components must show:
"Protection active and valid"

Gateway Installation List:


Kopírovat
19-CAN Gateway -> Coding
Installation list must contain:
01,02,03,08,09,15,16,17,19,
25,36,42,44,46,52,53,55,56,
62,65,72,77 (all present)

📈 CENY A DOSTUPNOST

Orientační ceny 2024:

Stav Cena Poznámka
Nový originál 25.000-35.000 Kč VW dealer
Nový OEM 18.000-25.000 Kč Hella/Siemens
Repasovaný 8.000-15.000 Kč Se zárukou
Použitý 4.000-8.000 Kč Nutné online
Oprava 3.000-6.000 Kč Specializované

Dodatečné náklady:

  • Online kódování: 3.000-5.000 Kč
  • Component Protection: 2.000-3.000 Kč
  • Kompletní setup: 5.000-8.000 Kč
  • SVM kódy: 1.000-2.000 Kč
  • Kalibrace systémů: 2.000-4.000 Kč

🔍 IDENTIFIKACE VERZE AE

Jak poznat verzi AE:

  1. Štítek - 3C0937049AE
  2. HW verze H12 nebo vyšší
  3. SW verze 2700+
  4. 16-byte long coding
  5. Gateway integrovaný

PR kódy pro plnou výbavu AE:

  • PLA - Kessy (bezkličové)
  • 8IH - Bi-Xenon + AFS
  • 7X5 - Park Assist Plus
  • 7Y1 - Side Assist
  • 8T6 - Light Assist
  • 3L5 - El. sedadla s pamětí
  • 9AK - Climatronic 3-zónová
  • 7P5 - El. víko kufru

🔋 OPTIMALIZACE A ÚDRŽBA

Speciální údržba verze AE:

  1. Firmware updates kritické
  2. Component Protection check
  3. Battery management reset
  4. Sensor kalibrace všechny
  5. Antenna Kessy test

Optimalizace spotřeby:


Kopírovat
Critical adaptations:
- Sleep timer: 30 min
- Wake sensitivity: Low
- Network management: ON
- Cyclic wake: OFF
- Terminal 30G: Optimized

📱 AKTIVACE PRÉMIOVÝCH FUNKCÍ

Memory funkce aktivace:


Kopírovat
Long Coding Byte 5:
Bit 0 = 1 (Memory active)
Bit 1 = 1 (Easy entry)
Bit 2 = 1 (Mirror memory)

Light Assist aktivace:


Kopírovat
Vyžaduje:
- Kamera (windshield)
- MFA+ display
- Coding + Parametrization
- Kalibrace kamerou

Lane Assist ready:


Kopírovat
Long Coding Byte 8:
Bit 3 = 1
Vyžaduje dodatečný HW

Ambient lighting RGB:


Kopírovat
Adaptation IDE00267
Hodnoty 0-7 (barvy)
Intenzita 0-100%

🛡️ BEZPEČNOSTNÍ SYSTÉMY

Component Protection Plus:

  • Ochrana proti krádeži
  • Online ověření nutné
  • SVM kódy unikátní
  • Blokace při neoprávnění

Kessy Security:

  • AES 128-bit encryption
  • Rolling code advanced
  • Motion detection
  • Relay attack protection

Alarm System Plus:

  • Interior monitoring
  • Tilt/tow protection
  • Glass break sensors
  • GSM/GPS ready
  • Backup siren

🎯 SPECIFIKA VERZE AE

Výhody verze AE:

  • Plná výbava možná
  • Všechny prémiové funkce
  • Gateway integrovaný
  • Nejnovější SW
  • Budoucí kompatibilita

Nevýhody verze AE:

  • Vysoká cena
  • Složité programování
  • Online nutné vždy
  • Component Protection
  • Náročná diagnostika

Známé problémy AE:

  1. Component Protection - časté blokace
  2. Battery drain - složitý sleep
  3. Kessy - antenna failures
  4. Memory - ztráta pozic
  5. Gateway - timeout chyby

🔌 TECHNICKÉ DETAILY

CAN-Bus architecture:


Kopírovat
Triple CAN topology:
- Powertrain: 500 kbit/s
- Comfort: 100 kbit/s
- Diagnostic: 500 kbit/s
- Extended: 125 kbit/s

LIN sub-buses:
- Doors (4x)
- Roof
- Seats
- Steering

Software versions AE:

  • 2700 - Initial
  • 2720 - Kessy fix
  • 2750 - Battery optimization
  • 2780 - Gateway update
  • 2790 - Final B6 version

Buďte první, kdo napíše příspěvek k této položce.

Nevyplňujte toto pole:

Bezpečnostní kontrola
