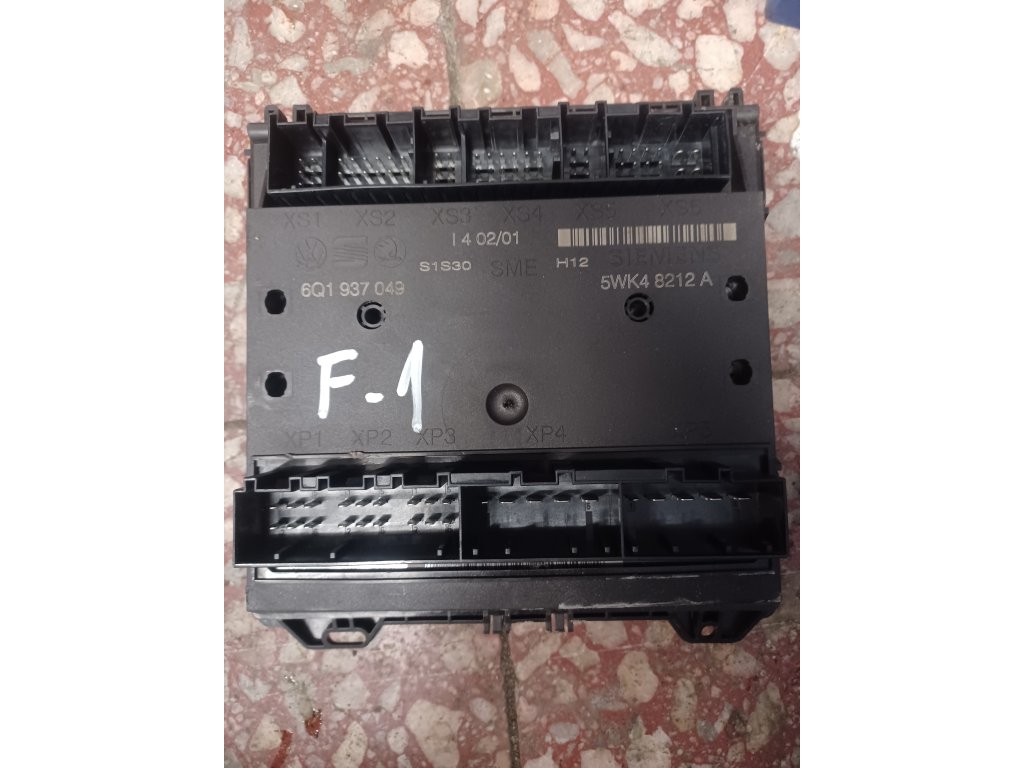

Komfortní jednotka 6Q1937049 - BCM Polo/Fabia Standard

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 6Q1937049 (bez přípony písmene) je základní verze BCM (Body Control Module) - centrální řídicí jednotka komfortní elektroniky používaná ve vozidlech VW Polo 9N, Škoda Fabia I a SEAT Ibiza III. Jedná se o vstupní model BCM pro platformu PQ24 s omezenými funkcemi, typicky bez elektrických oken.

Klíčové údaje:

• 🏭 Výrobce: Siemens VDO pro VAG
• ⚙️ Typ systému: BCM Basic - Bordnetzsteuergerät
• 📅 Období výroby: 1999-2005
• 💡 Platforma: PQ24 (Polo, Fabia, Ibiza)
• 🔐 Označení: J519 - Centrální elektrika
• 📍 Umístění: Pod přístrojovou deskou (strana řidiče)
• 🔧 Verze: Základní (bez písmene)

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

Volkswagen:

• VW Polo 9N (2001-2005) - základní verze
• VW Polo Classic (2003-2006)
• VW Fox (5Z) (2005-2011) - některé

Škoda:

• Škoda Fabia I (6Y) (1999-2007) - základní
• Škoda Fabia Sedan (6Y) (2001-2007) - základní
• Škoda Fabia Praktik (2001-2007)

SEAT:

• SEAT Ibiza III (6L) (2002-2008) - základní
• SEAT Cordoba II (6L) (2002-2009) - základní

⚡ FUNKCE BCM MODULU

Základní řídicí funkce:

1. Osvětlení exteriér:

• 🔹 Halogenové světlomety
• 🔹 Směrová světla
• 🔹 Varovná světla (emergency)
• 🔹 Brzdová světla
• 🔹 Zadní mlhové světlo
• 🔹 Zpátečka
• 🔹 Parkovací světla

2. Osvětlení interiér:

• 🔹 Stropní světlo přední
• 🔹 Osvětlení přístrojové desky
• 🔹 Osvětlení kufru
• 🔹 Časové zpoždění (základní 10s)

3. Centrální zamykání (pokud výbava):

• 🔹 Manuální centrální zamykání
• 🔹 Dálkové ovládání (příprava)
• 🔹 Crash unlock (při airbagu)

4. Stěrače a ostřikovače:

• 🔹 Přerušované stírání
• 🔹 Intervalové stírání (fixní)
• 🔹 Zadní stěrač
• 🔹 Ostřikovače přední/zadní

5. Základní komfort:

• 🔹 Vyhřívání zadního okna
• 🔹 Kontrola žárovek (základní)
• 🔹 Imobilizér komunikace
• 🔹 Diagnostika základní

🔄 VERZE A NÁHRADY

✨ Rozdíly verzí BCM PQ24:

🔧 Kompatibilní náhrady:

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostická adresa:

• ✅ 09 - Central Electronics - hlavní
• ✅ 25 - Immobilizer (komunikace)
• ✅ 17 - Instruments (komunikace)

Kódování - 5 čísel:

Příklad: 00141

1. cifra: Region
   0 = Evropa/RoW
   1 = USA/Kanada

2. cifra: Řízení
   0 = Levostranné
   1 = Pravostranné

3. cifra: Výbava
   0 = Bez centrálního
   1 = S centrálním zamykáním

4-5. cifra: Konfigurace
   41 = Standard pro základní verzi

Adaptační kanály základní verze:

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 6Q1937049:

• Základní verze BEZ elektrických oken
• NELZE dodatečně aktivovat el. okna
• Po výměně nutné kódování VCDS
• Minimálně 12V při programování
• Imobilizér - nutná adaptace klíčů
• Jednodušší diagnostika než vyšší verze

💡 POSTUP VÝMĚNY JEDNOTKY

Příprava:

1. VCDS/VAG-COM připraveno
2. Nabíječka baterie (doporučeno)
3. Zapsané původní kódování
4. Klíče k vozidlu (všechny)

Demontáž:

1. Odpojit baterii (mínus pól)
2. Počkat 2 minuty
3. Demontovat spodní kryt řidiče
   • 3x šroub T20
   • 2x plastová spona
4. Vyfotit rozmístění pojistek
5. Vyjmout všechny pojistky
6. Odpojit konektory BCM
   • Černý - napájení
   • Šedý - signály
7. Vyšroubovat BCM (3x T25)

Montáž nové jednotky:

1. Zkontrolovat číslo dílu (musí být 6Q1937049)
2. Namontovat BCM na místo
3. Připojit oba konektory
4. Osadit pojistky dle fotky
5. Namontovat spodní kryt

Programování VCDS:

Postup kódování základní verze:
1. Připojit baterii
2. Zapnout zapalování (nestart)
3. VCDS -> Select -> 09-Cent.Elect
4. Recode-07
   - Zadat 5-místný kód (00141)
5. Adaptation-10 (pokud dostupné)
   - Kanál 01: Blikání (1-3)
6. Clear fault codes-05
7. Vypnout/zapnout zapalování
8. Test všech funkcí

🔧 SPECIÁLNÍ PROCEDURY

Přiřazení dálkového ovládání (pokud má CZ):

Manuální procedura:
1. Klíč do zapalování
2. Zamknout vozidlo tlačítkem
3. Zapnout zapalování (pozice II)
4. Stisknout UNLOCK na DO
5. Vypnout zapalování
6. Test funkce DO

Reset imobilizéru:

VCDS -> 25-Immobilizer
1. Read fault codes
2. Clear fault codes
3. Adaptation -> Channel 001
4. Počet klíčů

Test základních funkcí:

VCDS -> 09-Central Elect
Output Tests-03:
- Test světel
- Test směrovek
- Test stěračů

📊 POJISTKOVÁ SKŘÍŇ

Rozmístění pojistek základní verze:

🚨 ŘEŠENÍ PROBLÉMŮ

Měření klidového odběru:

Postup měření:
1. Multimetr v sérii s baterií
2. Zavřít všechny dveře
3. Zamknout vozidlo
4. Čekat:
   - Po 1 min: < 50mA
   - Po 5 min: < 30mA
   - Po 15 min: < 20mA
   - Po 30 min: < 10mA

Základní verze = nejnižší odběr

Kontrola kostry:

Důležité body kostry:
- G200 - pod palubkou vlevo
- G201 - motor
- G301 - baterie
- G401 - zadní světla

Měření: < 0.1 Ohm

Test mikrospínačů dveří:

VCDS -> 09-Central Elect
Measuring Blocks -> Group 001
- Zobrazení stavu všech dveří
- 0 = zavřeno, 1 = otevřeno

📈 CENY A DOSTUPNOST

Orientační ceny 2024:

Dodatečné náklady:

• Kódování VCDS: 300-600 Kč
• Diagnostika: 200-400 Kč
• Montáž: 300-500 Kč

🔍 IDENTIFIKACE VERZE

Jak poznat základní verzi:

1. Štítek - 6Q1937049 (bez písmene)
2. Datum výroby 1999-2005
3. 5-místné kódování
4. Menší počet konektorů (2)
5. Bez el. oken ve výbavě

PR kódy základní verze:

• Bez 1BB (el. okna vpředu)
• Bez 1BD (el. okna vzadu)
• 4K0 - centrální manuální
• Bez 7AL (alarm)

Kontrola výbavy:

VCDS -> 09-Central Elect
Advanced ID -> zobrazí:
- Hardware číslo
- Software verze
- Datum výroby

🔋 ÚDRŽBA A PREVENCE

Preventivní opatření:

1. Kontrola pojistek 2x ročně
2. Čištění kontaktů konektorů
3. Měření odběru 1x ročně
4. Test všech funkcí
5. Kontrola kostry

Výhody základní verze:

• ✅ Nejnižší spotřeba energie
• ✅ Nejjednodušší diagnostika
• ✅ Nejlevnější opravy
• ✅ Minimální poruchovost
• ✅ Snadná výměna

Nevýhody základní verze:

• ❌ Bez elektrických oken
• ❌ Omezené funkce komfortu
• ❌ Nelze upgradovat SW
• ❌ Základní diagnostika

📱 MOŽNÉ AKTIVACE

Komfortní blikání:

VCDS -> 09-Central Elect
Adaptation-10 -> Channel 01
Hodnota:
- 0 = vypnuto
- 1 = 1x bliknutí
- 2 = 2x bliknutí
- 3 = 3x bliknutí

Interval stěračů:

U základní verze NELZE měnit
Fixní interval cca 4 sekundy

Co NELZE aktivovat:

• ❌ Elektrická okna (chybí HW)
• ❌ Coming/Leaving Home
• ❌ Alarm systém
• ❌ Automatické funkce
• ❌ Pokročilé osvětlení

🛡️ BEZPEČNOSTNÍ FUNKCE

Imobilizér 2. generace:

• Základní transponder
• Pevný kód
• Blokace motoru
• Komunikace s ECU

Crash unlock (pokud má CZ):

• Při aktivaci airbagu
• Automatické odemčení
• Aktivace varovných světel

Diagnostická ochrana:

• Základní přístupový kód
• Omezené možnosti změn

🎯 SPECIFIKA ZÁKLADNÍ VERZE

Vhodné pro:

• Základní výbavy vozidel
• Flotilová vozidla
• Nenáročné uživatele
• Servisní vozidla
• Nízký rozpočet

Nevhodné pro:

• Vyšší výbavy
• Komfortní požadavky
• Moderní funkce
• Tuning úpravy

Známé problémy verze 6Q1937049:

1. Studené pájené spoje (stáří)
2. Oxidace kontaktů
3. Relé palivového čerpadla
4. Výpadky centrálního (pokud má)
5. Poškození vodou (umístění)

🔌 TECHNICKÉ DETAILY

Napájení BCM:

• KL30 - Trvalé +12V (červená)
• KL15 - Zapalování (černá)
• KL31 - Kostra (hnědá)
• KL58 - Osvětlení přístrojů

Komunikační linky:

• K-line - Diagnostika
• CAN-L - Low (oranžová/hnědá)
• CAN-H - High (oranžová/černá)
• W-line - Imobilizér

Rozměry jednotky:

• Délka: 120 mm
• Šířka: 180 mm
• Výška: 50 mm
• Hmotnost: 350 g

📝 POZNÁMKY K ZÁKLADNÍ VERZI

Upgrade na vyšší verzi:

Pro elektrická okna nutné:

• BCM verze B/C/D: 1.500-3.000 Kč
• Kabeláž el. oken: 2.000-3.000 Kč
• Spínače oken: 500-1.000 Kč
• Motory oken: 2.000-4.000 Kč
• Montáž: 2.000-3.000 Kč Celkem: 8.000-14.000 Kč

Alternativy:

• Ponechat základní verzi
• Koupit vůz s vyšší výbavou
• Aftermarket el. okna (nedoporučeno)

Životnost:

• Průměrná životnost: 15-20 let
• Hlavní příčiny selhání: vlhkost, stáří
• Opravitelnost: 80% závad
