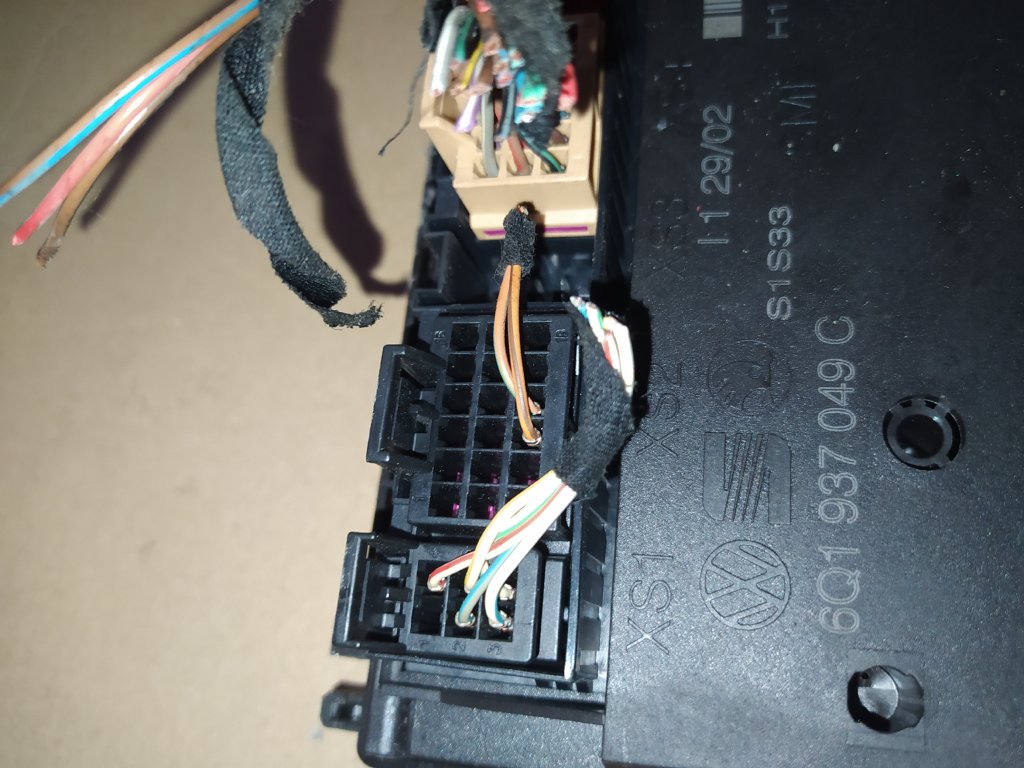

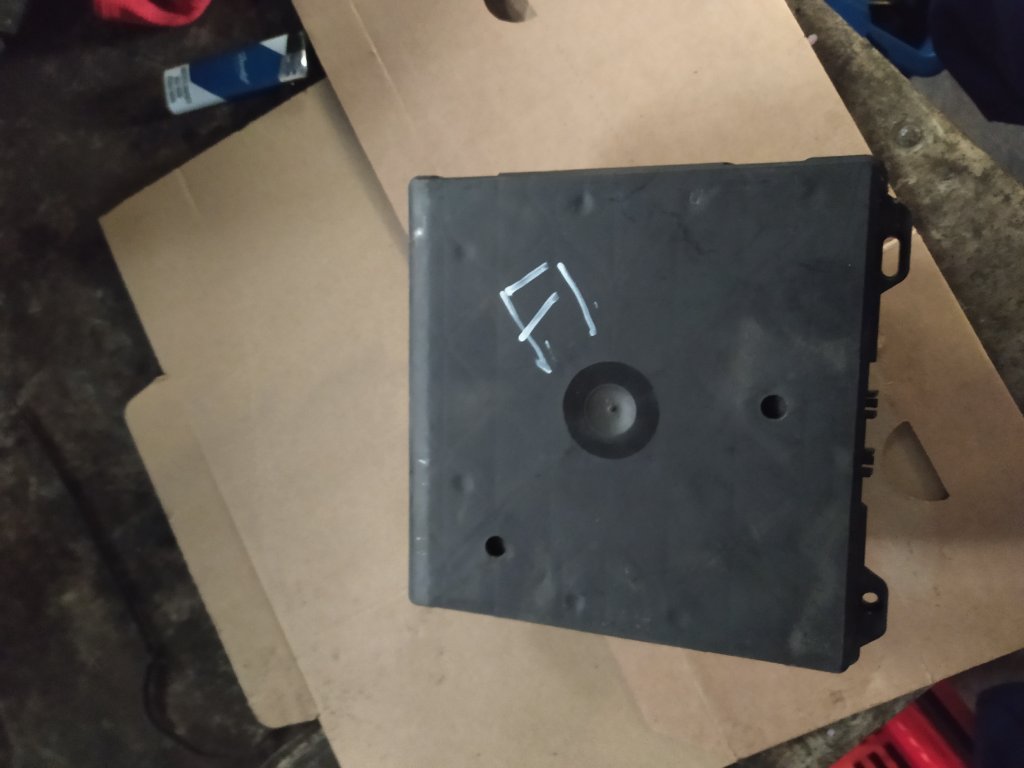

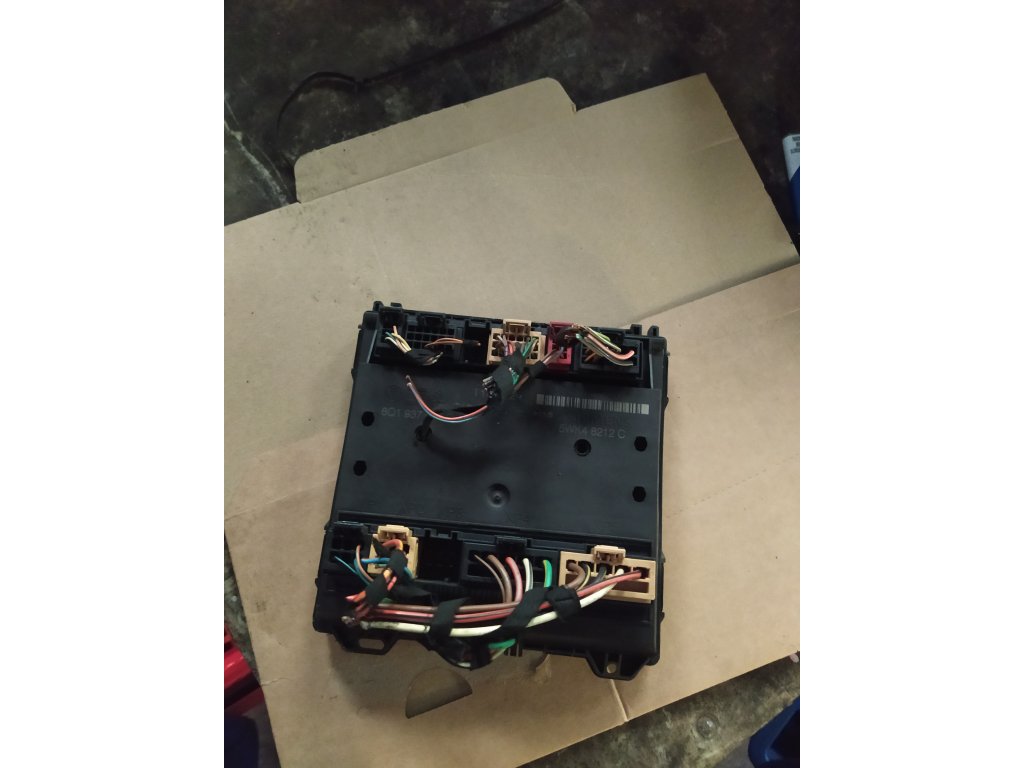

Komfortní jednotka 6Q1 937 049 C 6Q1937049C
Kód: 96524
Detailní popis produktu
📋 ZÁKLADNÍ INFORMACE
Jednotka 6Q1937049C je centrální elektromodul (CEM) používaný ve vozidlech koncernu Volkswagen Group na platformě PQ24. Řídí komfortní funkce, osvětlení, centrální zamykání a základní elektronické systémy vozidla.
Klíčové údaje: 🏭 Výrobce: Hella/Continental pro VAG
⚙️ Typ: CEM - Centrální elektromodul
📅 Období: Cca 2001-2009
🔐 Označení: J519 - Centrální elektromodul
📍 Umístění: Pod palubní deskou, střed vozidla
🔧 TECHNICKÉ PARAMETRY
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 12V DC (9-16V) |
| Klidový odběr | < 100 mA |
| Komunikace | CAN-BUS, K-Line |
| Rychlost CAN | 100 kbit/s |
| Protokol | KWP2000 |
| Počet pinů | 32 piny |
| Flash paměť | 512 KB - 2 MB |
🚗 KOMPATIBILNÍ VOZIDLA
Volkswagen: Polo IV (9N), Lupo, Fox
Škoda: Fabia I, Roomster
SEAT: Ibiza III, Córdoba III, Arosa
Audi: A2 (dle konkrétní verze)
⚡ HLAVNÍ FUNKCE
- Řízení osvětlení - přední/zadní světla, poziční světla
- Centrální zamykání - dveře, palivová nádrž
- Komfortní funkce - automatické zamykání při jízdě
- Gateway funkce - propojení diagnostických sběrnic
- Diagnostika - základní chybové kódy
- Řízení stěračů - přední stěrače, ostřikovače
🛠️ DIAGNOSTIKA A KÓDOVÁNÍ
Diagnostická adresa: 09 - Centrální elektronika
Základní kódování:
5-místné kódování (např. 00007)
1-2. pozice: Základní výbava
3. pozice: Trh (7=EU)
4-5. pozice: Speciální funkce
Adaptační kanály:
- Kanál 000: Reset všech adaptací
- Kanál 07: Nastavení osvětlení
- Kanál 10: Centrální zamykání
⚠️ ČASTÉ ZÁVADY
| Problém | Řešení |
|---|---|
| Nefunguje dálkové ovládání | Kontrola kódování, baterie klíče |
| Problémy s osvětlením | Diagnostika, kontrola pojistek |
| Nekomunikuje | Kontrola K-Line, napájení |
| Samovolné zamykání | Reset adaptací, kontrola senzorů |
💡 VÝMĚNA JEDNOTKY
Postup:
- Zálohovat původní kódování (VAG-COM/VCDS)
- Odpojit baterii, vyměnit CEM
- Nastavit základní kódování
- Adaptace dálkových ovladačů
- Reset adaptačních kanálů
- Test funkcí
📌 DŮLEŽITÉ UPOZORNĚNÍ
⚡ NIKDY neodpojovat při zapnutém zapalování
🔧 Po výměně nutné překódování a adaptace klíčů
🔋 Baterie min. 12.0V při programování
💾 Zálohovat původní kódování před výměnou
🔑 Nutná adaptace všech dálkových ovladačů
🔍 IDENTIFIKACE
Struktura čísla dílu:
6Q1 937 049 C
│ │ │ │
│ │ │ └─ Verze/Revize
│ │ └────── Díl (CEM)
│ └────────── Skupina (komfort elektronika)
└────────────── Platforma (PQ24)
Varianty:
- 6Q1937049A, 6Q1937049B, 6Q1937049C
- Rozdíly v SW verzi a podporovaných funkcích
Poznámka: Starší generace CEM s omezenějšími funkcemi oproti novějším platformám. Jednodušší diagnostika a kódování.
