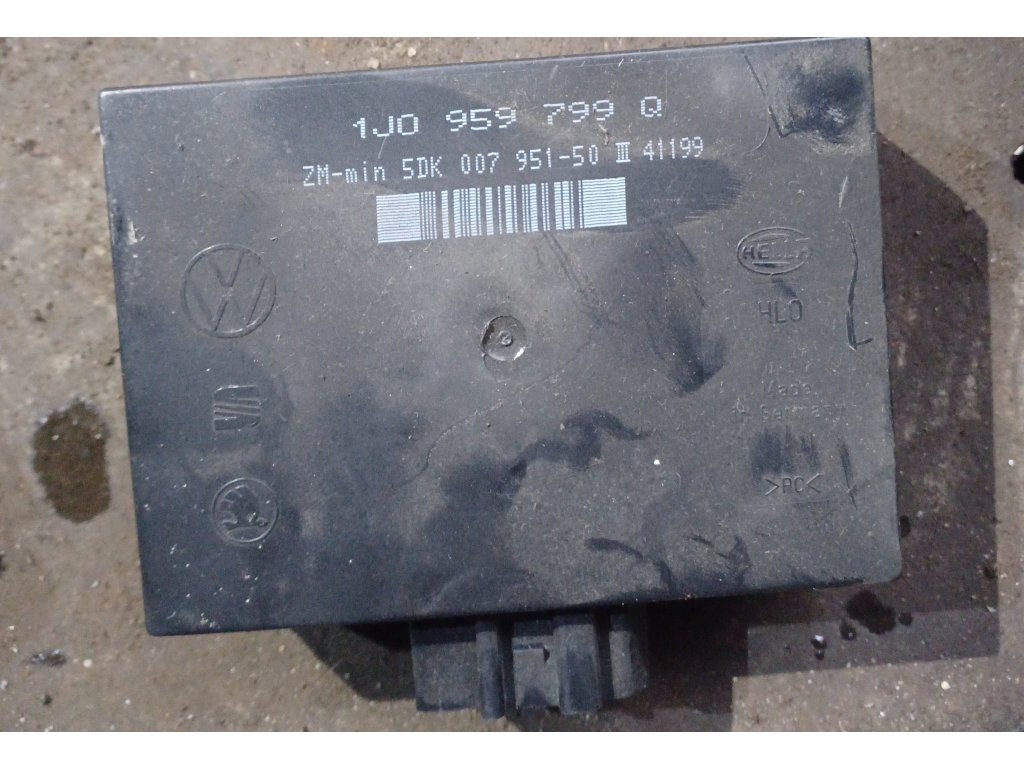

Komfortní jednotka 1J0959799Q - Centrální řídicí jednotka komfortní elektroniky VW Golf IV/Bora/New Beetle

KÓDOVÁNÍ 1J0959799Q:

5-místný kód: XXXXX

1. číslice - Region:
0 = Evropa zbytek světa
1 = Německo
2 = Velká Británie (RHD)
3 = Skandinávie
4 = USA/Kanada
5 = Japonsko

2. číslice - Výbava:
0 = Základní (2 dveře, 2 okna)
1 = 4 dveře, 2 okna
2 = 4 dveře, 4 okna
3 = 4 dveře, 4 okna, alarm
4 = Kombi/Variant specifické

3. číslice - Funkce:
0 = Základní
1 = Selective unlock
2 = Auto-lock
3 = Selective + Auto-lock
4 = Double lock
5 = Double + Selective
6 = Double + Auto-lock
7 = Všechny funkce

4. číslice - Dálkové ovládání:
0 = Bez dálkového
1 = 315 MHz (USA)
2 = 433 MHz (EU)
3 = 434 MHz (EU)

5. číslice - Speciální:
0 = Standard
1 = Comfort close
2 = Comfort open
3 = Comfort close + open
4 = Alarm aktivní
5 = Alarm + Comfort

Příklady kódování Q:
00272 = Evropa, 4 dveře/4 okna, všechny funkce, 433MHz, comfort close
12731 = Německo, 4 dveře/4 okna/alarm, všechny funkce, 434MHz, comfort close

ADAPTACE PRO 1J0959799Q:

Kanál 00: Reset všech adaptací
         Hodnota: 0

Kanál 01: Dálkové ovladače
         Hodnota: 1-4 (počet ovladačů)
         Speciální pro Q: až 4 klíče!

Kanál 02: Auto-lock
         0 = vypnuto
         1 = zapnuto při 15 km/h

Kanál 03: Auto-unlock
         0 = vypnuto
         1 = při vytažení klíče
         2 = při vypnutí zapalování

Kanál 04: Selective unlock
         0 = všechny dveře
         1 = pouze řidič první, pak všechny

Kanál 05: Comfort funkce
         0 = vypnuto
         1 = close only
         2 = open only
         3 = close + open

Kanál 06: Signalizace optická
         0 = vypnuto
         1 = 1x bliknutí
         2 = 2x bliknutí
         3 = 3x bliknutí

Kanál 07: Signalizace akustická
         0 = vypnuto
         1 = zapnuto

Kanál 08: Zpožděné zhasnutí interiéru
         Hodnota: 10-30 (sekund)

Kanál 09: Alarm citlivost (pokud je)
         Hodnota: 1-10 (1=min, 10=max)

Kanál 10: Rychlost pro auto-lock
         Hodnota: 5-30 (km/h)
         Default: 15

ČASTÉ KÓDY ZÁVAD Q:

00668 - Supply Voltage Terminal 30
        009 - Open or Short to Ground

00669 - Supply Voltage Terminal 30
        002 - Lower Limit Exceeded

00928 - Locking Module for Central Locking
        Front Driver Side (F220)
        011 - Open Circuit

00929 - Locking Module for Central Locking
        Front Passenger Side (F221)
        011 - Open Circuit

00932 - Window Regulator Switch
        Driver Side (E40)
        002 - Lower Limit Exceeded

00942 - Front Left Safety Switch
        Window Regulator (F147)
        008 - Implausible Signal

00953 - Key 1
        005 - No or Incorrect Adaptation

00954 - Key 2
        005 - No or Incorrect Adaptation

00955 - Key 3
        005 - No or Incorrect Adaptation

00956 - Key 4
        005 - No or Incorrect Adaptation

01134 - Alarm Horn (H12)
        011 - Open Circuit

01179 - Interior Monitor Sensor
        004 - No Signal/Communication

01359 - Interior Monitoring
        Active/Inactive

01367 - Central Locking Pump
        002 - Run Time Exceeded (Blocked)

65535 - Internal Control Module
        000 - Memory Error

INSTALACE 1J0959799Q:

1. Příprava:
   - Odpojit baterii 10 min
   - VAG-COM/VCDS ready
   - Záloha staré CCM

2. Fyzická výměna:
   - Demontáž krytu
   - Lokace: za středovou konzolí
   - 3 konektory (32+20+20)
   - 2 šrouby M6

3. Instalace Q:
   - Připojit konektory
   - Zkontrolovat osazení
   - Namontovat držák

4. První start:
   - Připojit baterii
   - Zapalování ON
   - Čekat 10 sekund

5. Kódování:
   [46 - Central Conv.]
   [07 - Coding]
   5-místný kód
   Např: 00272

6. Adaptace:
   [10 - Adaptation]
   Kanál 01: 4 (počet klíčů)
   Kanál 02-10: dle potřeby

7. Test funkcí:
   - Všechny dveře
   - Všechna okna
   - Comfort close
   - Alarm (pokud je)

4 KLÍČE PRO Q:

Verze Q podporuje až 4 klíče!

1. Příprava:
   - Všechny 4 klíče
   - Baterie CR2032 OK

2. VAG-COM postup:
   [46 - Central Conv.]
   [10 - Adaptation]

3. Clear old keys:
   Kanál 00
   Hodnota: 0
   Save

4. Set key count:
   Kanál 01
   Hodnota: 4
   Save

5. Synchronizace každého:
   Pro klíč 1-4:
   - Vložit do zapalování
   - Pozice ON
   - Stisknout LOCK
   - Stisknout UNLOCK
   - LED zhasne
   - Vyjmout klíč

6. Verifikace:
   [02 - Fault Codes]
   Žádné 00953-00956

7. Test všech 4:
   - Dosah min 10m
   - Všechny funkce

COMFORT CLOSE Q:

Hlavní novinka verze Q!

1. Kódování:
   5. číslice = 1 nebo 3 nebo 5
   (Comfort close aktivní)

2. Adaptace:
   Kanál 05
   Hodnota: 1 (close only)
   nebo 3 (close + open)

3. Inicializace oken:
   Každé okno zvlášť:
   - Úplně dolů
   - Úplně nahoru
   - Držet tlačítko 2s
   - Opakovat 2x

4. Test comfort close:
   - Otevřít všechna okna
   - Vystoupit
   - Zamknout klíčem
   - DRŽET v zamčeno 2s
   - Okna se zavřou

5. Nastavení času:
   Kanál 11 (pokud existuje)
   Hodnota: 5-15 (sekund)
   Default: 10

6. Safety:
   Anti-trap musí fungovat!
   Test s překážkou

DOUBLE LOCK Q:

1. Kontrola hardware:
   - Motorky musí podporovat
   - 2x zamykací cyklus

2. Kódování:
   3. číslice = 4, 5, 6 nebo 7
   (Double lock aktivní)

3. Test funkce:
   - Zamknout 1x = normal
   - Zamknout 2x rychle = double
   - LED blikne 2x = potvrzení

4. Deaktivace zevnitř:
   - Zamknout tlačítkem uvnitř
   - Pouze normal lock
   - Lze otevřít zevnitř

5. Safe mode:
   Pokud baterie klíče slabá:
   - Mechanický klíč
   - Odemkne double lock

MVB 001 - Základní informace:
1: Napětí svorka 30 (11.0-14.5V)
2: Stav zapalování (Zap/Vyp)
3: Rychlost vozidla (0-255 km/h)
4: Status CCM (OK/Chyba)

MVB 002 - Stav dveří:
1: Dveře řidiče (Otevřeno/Zavřeno)
2: Dveře spolujezdce (Otevřeno/Zavřeno)
3: Dveře zadní L (Otevřeno/Zavřeno)
4: Dveře zadní P (Otevřeno/Zavřeno)

MVB 003 - Zamykání:
1: Centrální zamykání (Locked/Unlocked)
2: Double lock (Active/Inactive)
3: Safe lock (Active/Inactive)
4: Klíč v zámku (Yes/No)

MVB 004 - Dálkové ovládání:
1: Počet naučených klíčů (1-4)
2: RF signál síla (0-100%)
3: Poslední použitý klíč (1-4)
4: Baterie klíče (OK/Low)

MVB 005 - Okna:
1: Okno řidiče (0-100% otevřeno)
2: Okno spolujezdce (0-100% otevřeno)
3: Okno zadní L (0-100% otevřeno)
4: Okno zadní P (0-100% otevřeno)

MVB 006 - Comfort funkce:
1: Comfort close (Active/Ready/Off)
2: Comfort open (Active/Ready/Off)
3: Comfort time (0-15s)
4: Anti-trap (OK/Triggered)

MVB 007 - Alarm (pokud je):
1: Alarm armed (Yes/No)
2: Vnitřní čidla (OK/Off/Triggered)
3: Poslední trigger (Door/Sensor/Hood)
4: Počet alarmů (0-255)

MVB 008 - Časovače:
1: Interior delay (0-30s)
2: Comfort delay (0-15s)
3: Lock time (0-5s)
4: Alarm delay (0-60s)

Address 46: Central Conv.        Labels: 1J0-959-799.lbl
Part No: 1J0 959 799 Q
Component: Zentral-SG Komfort    VW3
Coding: 00272
Shop #: WSC 00066
VCID: 2D5D82965B81

4 Faults Found:
00955 - Key 3
        005 - No or Incorrect Adaptation
