Komfortní jednotka 1J0959799AH - Centrální řídicí jednotka komfortní elektroniky VAG

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 1J0959799AH je centrální řídicí jednotka komfortní elektroniky (Central Comfort Control Module - CCM) používaná ve vozidlech koncernu VAG z let 2000-2006. Tato jednotka řídí veškerou komfortní elektroniku včetně centrálního zamykání, elektrických oken, alarmového systému a osvětlení interiéru. Verze "AH" představuje nejvyspělejší variantu s plnou výbavou a CAN bus komunikací.

Klíčové údaje:

• 🏭 Výrobce: Siemens VDO/Hella pro VAG
• ⚙️ Typ systému: Centrální komfortní modul (CCM)
• 📅 Období výroby: 2000-2006
• 💡 Platforma: PQ34 (Golf IV, Bora, Leon)
• 🔐 Označení: J393 - Centrální řídicí jednotka
• 📍 Umístění: Pod přístrojovou deskou (strana řidiče)
• 🔧 Verze: AH = nejvyšší výbava s alarmem

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (rozsah 9-16V)
• Klidový odběr: < 10 mA (sleep mode)
• Provozní proud: Max. 20A (při aktivaci všech výstupů)
• Pojistky: 30A hlavní + jednotlivé okruhy
• Wake-up čas: < 50ms

Hardware specifikace:

• Procesor: Infineon C167 (16-bit)
• EEPROM: 8 KB (95160)
• Flash paměť: 256 KB
• Počet I/O: 96 kanálů
• PWM výstupy: 8 kanálů
• Konektory: 3x multi-pin (32+26+20 pin)

Komunikace:

• CAN-Comfort: 100 kbit/s
• K-line: Diagnostika
• LIN bus: 2 kanály (dveře)
• W-line: Wake-up signály
• Diskrétní vstupy: 32 digitálních

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití (1J0959799AH):

VW modely: • Golf IV (1J) - 1999-2006 (hlavní použití)
• Bora (1J) - 1999-2006 (všechny verze)
• New Beetle (9C) - 2000-2010
• Passat B5.5 (3BG) - některé verze

Seat modely: • Leon I (1M) - 2000-2006
• Toledo II (1M) - 2000-2006

Škoda modely: • Octavia I (1U) - vyšší výbavy 2001+

Audi modely: • A3 8L - některé verze 2000+

Kompatibilita podle výbavy:

⚡ FUNKCE KOMFORTNÍ JEDNOTKY

1. Centrální zamykání:

Základní funkce: • Ovládání všech zámků dveří
• Zamykání/odemykání dálkovým ovladačem
• Automatické zamykání při rychlosti
• Safe lock (dvojité zamčení)
• Selective unlock (postupné odemykání)

Pokročilé funkce AH: • Komfortní odemykání (držení tlačítka)
• Anti-trap protection (ochrana sevření)
• Panic alarm funkce
• Automatické dozamčení (30s)
• Valet mode (servisní režim)

2. Ovládání oken:

Standardní funkce: • Elektrické ovládání všech oken
• One-touch up/down (automatika)
• Ovládání z klíče (komfortní)
• Ochrana proti přiskřípnutí

Speciální funkce AH: • Synchronizace všech oken
• Rain close (zavření při dešti)
• Summer opening (větrací pozice)
• Winter mode (omezení v zimě)
• Service position (servisní režim)

3. Osvětlení:

Interior lighting: • Centrální ovládání osvětlení
• Postupné stmívání (dimming)
• Coming/Leaving home
• Footwell lights (osvětlení nohou)
• Reading lights control

Exterior lighting: • Blikače - komfortní (3x/5x)
• Emergency flashers
• Turn signal comfort
• Puddle lights (osvětlení pod dveřmi)

4. Alarmový systém (verze AH):

Zabezpečení: • Ultrazvukové senzory interiéru
• Senzor náklonu vozidla
• Monitoring všech dveří/kapot
• Backup siréna s vlastní baterií
• LED indikace stavu

Alarm funkce: • Perimetrická ochrana
• Silent alarm možnost
• Panic button
• Imobilizér interface
• Black box (záznam událostí)

5. Další funkce:

Zrcátka: • Elektrické nastavení
• Vyhřívání
• Sklopení při parkování
• Memory pozice (s pamětí)

Diagnostika: • Self-test při startu
• Fault memory (paměť závad)
• Actuator test
• Live data stream
• Component coding

🔄 VERZE A NÁHRADY

Evoluce verzí CCM pro Golf IV:

Možnosti náhrady pro AH:

Přímá náhrada: • 1J0959799AH - identická
• 1J0959799AJ - novější, kompatibilní
• 1J0959799Q - možná s překódováním

Podmíněná náhrada: • Nutné překódování
• Možná ztráta některých funkcí
• Kontrola kompatibility alarmu

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostické adresy:

• 09 - Central Electronics (hlavní)
• 46 - Comfort System (alternativa)
• 35 - Central Locks (sub-systém)
• 42/52/62/72 - Door modules (dveře)

Přístupové kódy:

Kódování jednotky AH:

STRUKTURA KÓDOVÁNÍ (5 číslic):

Pozice 1: Region
0 = Evropa
1 = USA/Kanada
2 = Zbytek světa

Pozice 2: Alarm
0 = Bez alarmu
1 = Alarm základní
2 = Alarm + senzor náklonu
3 = Alarm + ultrazvuk
4 = Alarm kompletní

Pozice 3: Výbava
0 = Základní
1 = El. okna
2 = El. okna + zrcátka
3 = Plná výbava

Pozice 4: Speciální
0 = Standard
1 = Taxi
2 = Policie
3 = Handicap

Pozice 5: Doplňky
0 = Žádné
1 = Tažné
2 = Comfort close
3 = Vše

Příklad: 04320 = EU, alarm full, plná výbava, comfort

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

TOP problémy 1J0959799AH:

Diagnostické kódy CCM:

00532 - Supply Voltage B+
00652 - Driver Door Module - No Signal
00653 - Passenger Door Module - No Signal
00668 - Supply Voltage Terminal 30
00907 - Intervention Load Management
00928 - Locking Module for Central Locking
00929 - Locking Unit for Central Locking
00955 - Key 1 - Adaptation Limit Reached
00956 - Key 2 - Adaptation Limit Reached
01134 - Alarm Horn - Open Circuit
01135 - Interior Monitor Sensor - No Signal
01336 - Data Bus Comfort - Defective
01359 - CAN Gateway - No Communication

💡 POSTUPY PROGRAMOVÁNÍ

Adaptace dálkových ovladačů:

POSTUP ADAPTACE KLÍČŮ PRO CCM:

1. Příprava:
   - Zapalování vypnuto
   - Všechny klíče připravené
   - Dveře řidiče otevřené
   - Ostatní dveře zavřené

2. Vstup do adaptace:
   [09 - Central Electronics]
   [10 - Adaptation]

3. Výběr kanálu:
   Channel 01 - Remote control
   nebo
   Channel 21 - Key adaptation

4. Reset starých klíčů:
   Read current value
   New value: 0
   [Test]
   [Save]

5. Adaptace nových klíčů:
   a) Vložit klíč do zapalování
   b) Zapnout zapalování (pozice II)
   c) Zamknout vozidlo klíčem
   d) Odemknout vozidlo klíčem
   e) Vypnout zapalování
   f) Opakovat pro další klíče

6. Uložení:
   New value: počet klíčů
   [Save]

7. Test:
   - Vyzkoušet všechny klíče
   - Zkontrolovat dosah
   - Test comfort funkcí

Aktivace komfortních funkcí:

AKTIVACE COMFORT CLOSE/OPEN:

1. Připojení VCDS:
   [09 - Central Electronics]

2. Kódování:
   [07 - Coding]
   Přečíst současné kódování

3. Změna kódování:
   Pozice 5: změnit na 2 nebo 3
   Např: 04310 -> 04312

4. Adaptace:
   [10 - Adaptation]

   Channel 03: Comfort opening
   Value: 1 (aktivní)

   Channel 04: Comfort closing
   Value: 1 (aktivní)

   Channel 05: Opening time
   Value: 5-30 (sekund)

5. Test funkce:
   - Držet zamknout 3s
   - Okna se zavřou
   - Držet odemknout 3s
   - Okna se otevřou

Deaktivace alarmu:

DOČASNÁ DEAKTIVACE ALARMU:

1. Rychlá deaktivace:
   - Zamknout vozidlo
   - Do 10s znovu odemknout a zamknout
   - LED bliká rychle = alarm OFF

2. Trvalá deaktivace:
   [09 - Central Electronics]
   [07 - Coding]

   Pozice 2: změnit na 0
   Např: 04320 -> 04020

3. Deaktivace ultrazvuku:
   [10 - Adaptation]
   Channel 15: Interior monitoring
   Value: 0 (vypnuto)

📊 ELEKTRICKÉ SCHÉMA

Hlavní konektory 1J0959799AH:

Konektor A (32-pin) - Modrý:

Konektor B (26-pin) - Černý:

Konektor C (20-pin) - Šedý:

🚨 MĚŘICÍ BLOKY VCDS

Group 001 - Základní informace:

Pole 1: Napájecí napětí
       11.0-14.5V

Pole 2: Status centrálního zamykání
       0 = Odemčeno
       1 = Zamčeno
       2 = Safe locked

Pole 3: Rychlost vozidla
       0-255 km/h

Pole 4: Status alarmu
       0 = Neaktivní
       1 = Aktivní
       2 = Triggered

Group 002 - Dveře:

Pole 1: Dveře řidiče
       0 = Zavřené
       1 = Otevřené

Pole 2: Dveře spolujezdce
       0 = Zavřené
       1 = Otevřené

Pole 3: Zadní levé dveře
       0 = Zavřené
       1 = Otevřené

Pole 4: Zadní pravé dveře
       0 = Zavřené
       1 = Otevřené

Group 003 - Okna:

Pole 1: Okno řidiče
       0-100% (pozice)

Pole 2: Okno spolujezdce
       0-100% (pozice)

Pole 3: Okno zadní levé
       0-100% (pozice)

Pole 4: Okno zadní pravé
       0-100% (pozice)

Group 004 - Klíče:

Pole 1: Počet adaptovaných klíčů
       0-4

Pole 2: Aktuální klíč
       1-4 (ID)

Pole 3: Kvalita signálu
       0-100%

Pole 4: Baterie klíče
       OK/Low

Group 005 - Alarm:

Pole 1: Ultrazvuk senzor levý
       0-255 (citlivost)

Pole 2: Ultrazvuk senzor pravý
       0-255 (citlivost)

Pole 3: Senzor náklonu X
       -127 až +127

Pole 4: Senzor náklonu Y
       -127 až +127

📈 CENY A DOSTUPNOST 2024

Ceny jednotky 1J0959799AH:

Související komponenty:

Servisní služby:

🔍 IDENTIFIKACE JEDNOTKY

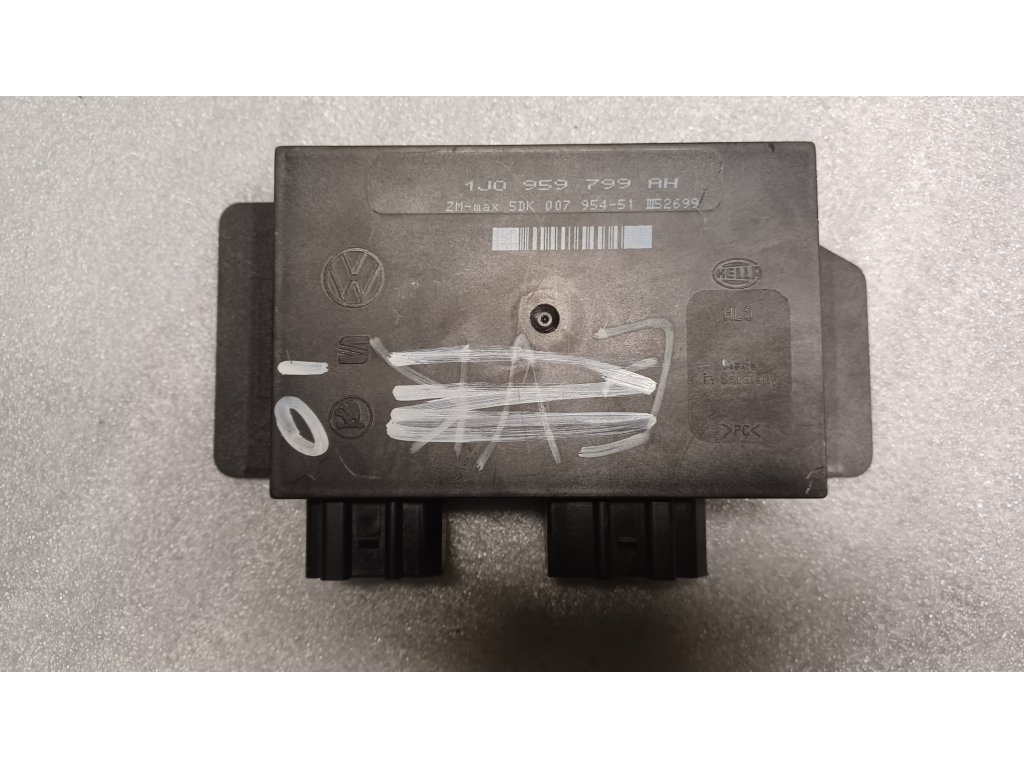

Jak poznat 1J0959799AH:

Vizuální identifikace: • Štítek s číslem 1J0959799AH
• Výrobce Siemens VDO nebo Hella
• Černý plastový box
• 3 konektory (32+26+20 pin)
• Rozměry cca 150x120x40mm
• Umístění pod palubkou vlevo

Kontrola přes VCDS:

Address 09: Central Electronics
---------------------
Part No: 1J0 959 799 AH
Component: Central Conv. HS
Revision: AH35
Serial: VWZ7Z0XXXXXXX
Coding: 04320
Shop #: WSC 00066
VCID: 3D5F7A9BAC2D

Additional info:
- Alarm: Installed
- Windows: 4
- Mirrors: Electric
- Convenience: Active

🔋 ÚDRŽBA A PREVENCE

Preventivní opatření:

Ochrana před vodou: • Kontrola těsnění dveří
• Čištění odtoků vody
• Kontrola průchodek kabeláže
• Suchý interiér

Elektrická údržba: • Kontrola pojistek (S42, S43)
• Čištění kontaktů konektorů
• Kontrola kostření
• Měření napětí baterie

Software údržba: • Pravidelná diagnostika
• Clear fault codes
• Update firmware
• Backup kódování

Životnost komponent:

🛡️ BEZPEČNOSTNÍ INFORMACE

Zabezpečení vozidla:

Funkce alarmu AH: • Perimetrická ochrana
• Volumetrická ochrana (ultrazvuk)
• Ochrana proti odtažení (náklon)
• Backup siréna (vlastní baterie)
• Imobilizér interface

Slabiny systému: • Možnost deaktivace ultrazvuku
• Jednoduchý RF kód (433MHz)
• Chybí rolling code
• Možnost jammingu

Doporučení: • Používat mechanické zabezpečení
• Parkovat na hlídaných místech
• Pravidelně kontrolovat funkci alarmu
• Neuchovávat cennosti ve vozidle

🎯 ZÁVĚREČNÉ HODNOCENÍ

Výhody 1J0959799AH:

• ✅ Plná výbava - všechny comfort funkce
• ✅ Integrovaný alarm - kompletní zabezpečení
• ✅ CAN komunikace - moderní architektura
• ✅ Spolehlivost - osvědčená konstrukce
• ✅ Diagnostika - snadný servis VCDS
• ✅ Kompatibilita - široké použití VAG
• ✅ Rozšiřitelnost - možnost dovybavení
• ✅ Dostupnost - náhradní díly běžné

Nevýhody:

• ❌ Citlivost na vodu (zatečení)
• ❌ Složitější diagnostika
• ❌ Drahé door moduly
• ❌ Možné problémy s alarmem
• ❌ Vyšší klidový odběr
• ❌ Omezená životnost EEPROM

Verdikt:

Jednotka 1J0959799AH je špičková centrální řídicí jednotka komfortní elektroniky pro vozidla Golf IV generace. S plnou výbavou včetně alarmu a všech comfort funkcí představuje nejlepší volbu pro majitele, kteří chtějí maximum komfortu a zabezpečení. Při správné údržbě a ochraně před vlhkostí poskytuje spolehlivý provoz po mnoho let.
