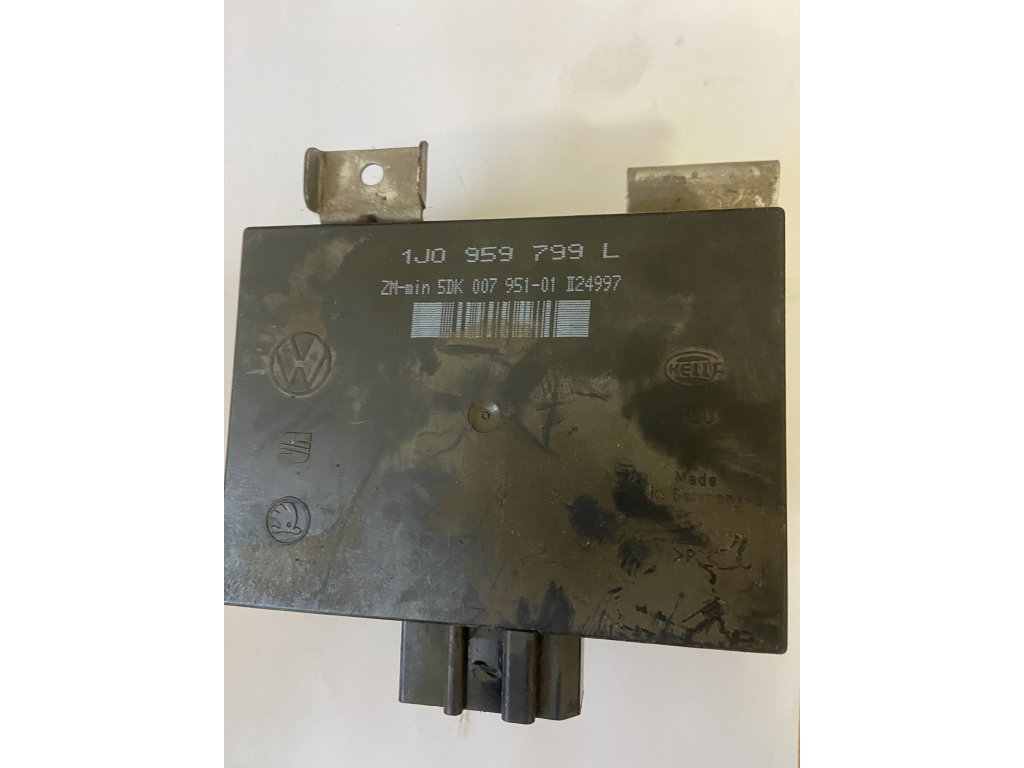

Komfortní jednotka 1J0959799L - Centrální řídicí jednotka komfortní elektroniky VAG
Kód: 6244



Detailní popis produktu
📋 ZÁKLADNÍ INFORMACE
Jednotka 1J0959799L je centrální řídicí jednotka komfortní elektroniky (Central Comfort Control Module - CCM) používaná ve vozidlech koncernu VAG z let 2001-2005. Tato jednotka představuje speciální verzi vyvinutou primárně pro pravostranné řízení (RHD) a některé specifické trhy. Verze "L" nabízí střední až vyšší výbavu s upravenými funkcemi pro UK, Japonsko a Austrálii.
Klíčové údaje:
- 🏭 Výrobce: Siemens VDO/Continental pro VAG
- ⚙️ Typ systému: Centrální komfortní modul (CCM)
- 📅 Období výroby: 2001-2005
- 💡 Platforma: PQ34 (Golf IV, Bora, Leon)
- 🔐 Označení: J393 - Centrální řídicí jednotka
- 📍 Umístění: Pod přístrojovou deskou (strana spolujezdce u RHD)
- 🔧 Verze: L = RHD/speciální trhy
🔧 TECHNICKÉ PARAMETRY
Elektrické parametry:
• Napájecí napětí: 12V DC (rozsah 9-16V)
• Klidový odběr: < 7 mA (sleep mode)
• Provozní proud: Max. 15A (při plné zátěži)
• Pojistky: 30A hlavní + jednotlivé okruhy
• Wake-up čas: < 60ms
Hardware specifikace:
• Procesor: Infineon C167 (16-bit)
• EEPROM: 4 KB (95080)
• Flash paměť: 128 KB
• Počet I/O: 64 kanálů
• PWM výstupy: 6 kanálů
• Konektory: 2-3x multi-pin (dle výbavy)
Komunikace:
• CAN-Comfort: 100 kbit/s (částečně aktivní)
• K-line: Diagnostika
• LIN bus: 2 kanály (dveře)
• W-line: Wake-up signály
• Diskrétní vstupy: 24 digitálních
🚗 KOMPATIBILNÍ VOZIDLA
Primární použití (1J0959799L) - RHD trhy:
VW modely (RHD): • Golf IV (1J) - 2001-2005 UK/JDM/AUS
• Bora (1J) - 2001-2005 UK/AUS
• Polo 9N - 2002-2005 UK
• New Beetle (9C) - 2001-2005 UK/JDM
Seat modely (RHD): • Leon I (1M) - 2001-2005 UK
• Toledo II (1M) - 2001-2005 UK
• Ibiza (6L) - 2002-2005 UK
Škoda modely (RHD): • Octavia I (1U) - 2001-2005 UK/IRL
• Fabia I (6Y) - 2001-2005 UK/IRL
Specifika jednotlivých trhů:
Trh | Kódování | Specifické funkce |
---|---|---|
UK/IRL | x1xxx | DRL vypnuto, MPH display |
Japonsko | x3xxx | JDM compliance, narrow band |
Austrálie | x2xxx | DRL volitelné, AS/NZS |
Hong Kong | x2xxx | UK spec + tropical |
Jižní Afrika | x0xxx | EU spec RHD |
Indie | x2xxx | Simplified functions |
⚡ FUNKCE KOMFORTNÍ JEDNOTKY L
1. Centrální zamykání (RHD optimalizované):
Základní funkce: • Ovládání všech zámků
• Dálkové ovládání (433/434 MHz)
• Selective unlock - řidič vpravo
• Emergency unlock
• Speed sensing lock
RHD specifika: • Priorita pravých dveří (řidič)
• Upravené časování
• UK compliance mode
• JDM narrow band support
2. Ovládání oken:
Standardní funkce: • Elektrické ovládání všech oken
• One-touch up/down (přední)
• Anti-trap protection
• Thermal protection
Verze L funkce: • Global close (UK spec)
• Rain close (JDM)
• Summer opening
• RHD prioritizace
3. Osvětlení:
Interior lighting: • Centrální ovládání
• Dimming funkce
• Theatre dimming (UK)
• Map light control
Exterior lighting: • Blikače - komfortní
• DRL - dle trhu
• Coming/leaving home
• Puddle lights (UK)
4. Elektrická zrcátka:
Funkce pro verzi L: • Elektrické nastavení
• Vyhřívání
• Reverse dip (UK/JDM)
• Power fold ready
• Auto-dimming ready
5. Speciální funkce dle trhu:
UK/Ireland: • Perimetric lighting
• Double lock system
• Thatcham compliance ready
Japonsko: • Narrow band 434.3 MHz
• JIS compliance
• Hazard unlock
Austrálie: • AS/NZS compliance
• Heat management
• Extended timeout
🔄 VERZE A NÁHRADY
Varianty verze L:
Číslo dílu | Suffix | Trh | Výbava |
---|---|---|---|
1J0959799L | Základní | UK/IRL | Střední |
1J0959799L A | Rev. A | UK/IRL | Vylepšená |
1J0959799L B | Rev. B | JDM | Japan spec |
1J0959799L C | Rev. C | AUS/NZ | Pacific |
1J0959799L D | Rev. D | ZA | South Africa |
Možnosti náhrady pro L:
Přímá náhrada (RHD): • 1J0959799L - identická
• 1J0959799L A/B/C - dle trhu
Křížová kompatibilita: • 1J0959799Q - možná s překódováním
• 1J0959799AH - nutné RHD úpravy
LHD na RHD konverze: • Možná, ale nedoporučená
• Nutné překódování
• Možné problémy s selective unlock
🛠️ DIAGNOSTIKA A KÓDOVÁNÍ
Diagnostické adresy:
• 09 - Central Electronics (hlavní)
• 46 - Comfort System (alternativa)
• 35 - Central Locks (zámky)
• 42/52/62/72 - Door modules (pozor RHD swap)
Přístupové kódy verze L:
Účel | Kód | Poznámka |
---|---|---|
Základní přístup | Není potřeba | Čtení |
Adaptace | 11463 | Univerzální |
UK coding | 10927 | UK spec |
JDM coding | 31469 | Japan spec |
Service mode | 00000 | Reset |
Kódování jednotky L:
STRUKTURA KÓDOVÁNÍ PRO VERZI L (5 číslic):
Pozice 1: Region/Řízení
0 = LHD Europe (chyba pro L!)
1 = RHD UK/IRL
2 = RHD AUS/NZ
3 = RHD Japan
4 = RHD Other
Pozice 2: Výbava
0 = Základní
1 = 4 dveře
2 = 4 dveře + el. zrcátka
3 = Full spec
Pozice 3: Funkce
0 = Basic
1 = Comfort partial
2 = Comfort full
3 = Premium
Pozice 4: Speciální
0 = Standard
1 = Alarm ready
2 = Thatcham ready
3 = JIS compliance
Pozice 5: DRL/Lights
0 = No DRL
1 = DRL active
2 = Auto lights ready
Typické kódování L:
- UK: 12210 (RHD UK, full, comfort, alarm ready)
- JDM: 32230 (RHD Japan, full, comfort, JIS)
- AUS: 22200 (RHD AUS, full, comfort, standard)
⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ
TOP problémy 1J0959799L:
Závada | Příznaky | Příčina | Řešení | Cena |
---|---|---|---|---|
RHD coding error | Špatná strana priority | LHD software | Správné RHD kódování | 500-1.000 Kč |
JDM frequency | DO nefunguje | 433 vs 434 MHz | Výměna RF modulu | 1.500-2.500 Kč |
Reverse dip fail | Zrcátko nenaklápí | Chybí kalibrace | Adaptace VCDS | 400-800 Kč |
UK double lock | Nefunguje deadlock | Thatcham mode off | Aktivace kódováním | 500-1.000 Kč |
Window priority | Špatné okno první | RHD swap issue | Překódování | 400-700 Kč |
DRL conflict | Světla svítí/nesvítí | Region nastavení | Adaptace DRL | 300-600 Kč |
Climate drain | Zatečení RHD | A/C odtok ucpaný | Čištění/oprava | 800-2.000 Kč |
Door module swap | Nefunguje po výměně | L/R záměna | Správné moduly | 2.000-4.000 Kč |
Diagnostické kódy verze L (RHD specifické):
00532 - Supply Voltage B+ Low
00652 - Passenger Door Module (Driver RHD!)
00653 - Driver Door Module (Passenger RHD!)
00668 - Terminal 30 Low
00907 - Load Management Active
00928 - Central Lock Motor Front Right (Driver)
00929 - Central Lock Motor Front Left (Pass)
01134 - Alarm Horn (Thatcham)
01336 - Data Bus Comfort Error
01367 - Central Lock Pump Run Time
01542 - RHD Coding Mismatch
01789 - Reverse Gear Signal Missing
💡 POSTUPY PROGRAMOVÁNÍ
Adaptace pro RHD (verze L):
RHD SPECIFICKÁ ADAPTACE PRO 1J0959799L:
1. Kontrola RHD kódování:
[09 - Central Electronics]
[07 - Coding]
První číslice musí být 1, 2 nebo 3 (ne 0!)
2. Adaptace selective unlock:
[10 - Adaptation]
Channel 02 - Selective unlock
Value: 2 (RHD - pravé dveře první)
3. UK specifické nastavení:
Channel 15 - Thatcham mode
Value: 1 (aktivní)
Channel 16 - Double lock
Value: 1 (aktivní)
Channel 17 - Perimeter lights
Value: 1 (flash on lock)
4. JDM specifické nastavení:
Channel 20 - Frequency
Value: 434 (434.3 MHz)
Channel 21 - Hazard unlock
Value: 1 (aktivní při airbag)
Channel 22 - JIS mode
Value: 1 (compliance)
5. Austrálie nastavení:
Channel 25 - DRL
Value: 0 nebo 1 (dle požadavku)
Channel 26 - Heat timer
Value: 30 (30s extended)
Kalibrace reverse dip (UK/JDM):
NASTAVENÍ SKLÁPĚNÍ ZRCÁTKA PŘI COUVÁNÍ:
1. Příprava:
- Motor běží
- Zařazen neutrál
- Zrcátka v normální pozici
2. Učení pozice:
[09 - Central Electronics]
[04 - Basic Settings]
Group 003 - Mirror dip
[Go!]
3. Nastavení sklonu:
- Zařadit zpátečku
- Nastavit požadovaný sklon levého zrcátka
- Vyřadit zpátečku
- Počkat 5s
4. Uložení:
[Done, Go Back]
5. Test:
- Zařadit/vyřadit zpátečku
- Zrcátko musí klesnout/vrátit se
Konverze LHD na RHD:
KONVERZE LHD JEDNOTKY NA RHD (NEDOPORUČENO):
Poznámka: Raději použijte originál L verzi!
1. Backup původního kódování:
[09 - Central Electronics]
[07 - Coding]
Zapsat současné kódování!
2. Změna na RHD:
První číslice: 0 -> 1 (pro UK)
Např: 04320 -> 14320
3. Swap door modules:
Fyzicky prohodit L/R moduly
NEBO překódovat adresy:
42 <-> 52
62 <-> 72
4. Adaptace priorit:
[10 - Adaptation]
Všechny L/R hodnoty prohodit
5. Test všech funkcí:
- Selective unlock (pravé první)
- Window priority
- Mirror control
Problémy: Často nefunguje správně!
📊 ELEKTRICKÉ SCHÉMA VERZE L (RHD)
Hlavní konektory 1J0959799L:
Konektor A (32-pin) - Modrý:
Pin | Funkce | RHD poznámka |
---|---|---|
A1 | Kl.30 (Trvalé +12V) | Stejné |
A2 | Kl.31 (Kostra) | Stejné |
A3 | Kl.15 (Zapalování) | Stejné |
A4 | Kl.58 (Osvětlení) | Stejné |
A5-A6 | CZ motor RIGHT (Driver!) | Prohozeno |
A7-A8 | CZ motor LEFT (Pass!) | Prohozeno |
A9-A10 | Okno RIGHT front | Driver RHD |
A11-A12 | Okno LEFT front | Pass RHD |
A13-A16 | Okna zadní | Stejné |
A17 | CAN-H | Částečně aktivní |
A18 | CAN-L | Částečně aktivní |
A19 | K-line | Stejné |
A20-A21 | Dveře RIGHT | Driver RHD |
A22-A23 | Dveře LEFT | Pass RHD |
A24 | Reverse signal | Pro mirror dip |
A25-A28 | Osvětlení | Stejné |
A29-A32 | Region specific | UK/JDM/AUS |
Konektor B (26-pin) - Černý:
Pin | Funkce | RHD poznámka |
---|---|---|
B1-B4 | LIN bus | Prohozené adresy |
B5-B6 | Zrcátko RIGHT | Driver RHD |
B7-B8 | Zrcátko LEFT | Pass RHD |
B9-B12 | Blikače | Stejné |
B13-B14 | Spínač RIGHT | Driver RHD |
B15-B16 | Spínač LEFT | Pass RHD |
B17-B20 | RF anténa | 433/434 MHz |
B21-B24 | Thatcham ready | UK spec |
B25-B26 | JIS/AS ready | JDM/AUS |
🚨 MĚŘICÍ BLOKY VCDS - VERZE L
Group 001 - RHD Status:
Pole 1: Napájecí napětí
11.0-14.5V
Pole 2: RHD mode
0 = LHD / 1 = RHD
Pole 3: Region
1=UK / 2=AUS / 3=JDM
Pole 4: Compliance
0=None / 1=Thatcham / 2=JIS / 3=AS
Group 002 - Dveře RHD:
Pole 1: RIGHT front (Driver)
0 = Zavřené / 1 = Otevřené
Pole 2: LEFT front (Passenger)
0 = Zavřené / 1 = Otevřené
Pole 3: RIGHT rear
0 = Zavřené / 1 = Otevřené
Pole 4: LEFT rear
0 = Zavřené / 1 = Otevřené
Group 003 - Mirror dip:
Pole 1: Reverse gear
0 = No / 1 = Yes
Pole 2: LEFT mirror angle
0-255 (dip position)
Pole 3: Dip active
0 = No / 1 = Yes
Pole 4: Dip timer
0-30s
📈 CENY A DOSTUPNOST 2024
Ceny jednotky 1J0959799L:
Stav | Cena | Záruka | Dostupnost |
---|---|---|---|
Použitý originál | 1.500-3.000 Kč | Bez záruky | Vzácné (RHD) |
Použitý testovaný | 3.000-4.500 Kč | 3 měsíce | Velmi vzácné |
Repasovaný | 4.500-6.000 Kč | 6-12 měsíců | Na objednávku |
Nový aftermarket | 5.000-8.000 Kč | 12 měsíců | Extrémně vzácné |
Nový originál | Nedostupný | - | Ukončeno |
Poznámka: RHD verze jsou výrazně dražší kvůli nízké dostupnosti!
Regionální dostupnost:
Region | Dostupnost | Cena faktor |
---|---|---|
UK/Ireland | Střední | 1.0x |
Japonsko | Nízká | 1.5x |
Austrálie | Nízká | 1.3x |
Evropa (import) | Velmi nízká | 2.0x |
ČR | Extrémně nízká | 2.5x |
Související RHD komponenty:
Položka | Cena | Poznámka |
---|---|---|
RHD door module R | 2.500-4.000 Kč | Driver side |
RHD door module L | 2.000-3.500 Kč | Passenger |
RHD mirror switch | 1.500-2.500 Kč | Specific |
RHD wiring loom | 3.000-5.000 Kč | Complete |
434 MHz RF module | 2.000-3.000 Kč | JDM only |
Thatcham siren | 2.500-3.500 Kč | UK spec |
🔍 IDENTIFIKACE VERZE L
Jak poznat 1J0959799L:
Vizuální identifikace: • Štítek s číslem 1J0959799L
• Dodatečné označení trhu (UK/JDM/AUS)
• RHD nálepka nebo značení
• Konektory označené R/L
• Možný import štítek
Kontrola přes VCDS:
Address 09: Central Electronics
---------------------
Part No: 1J0 959 799 L
Component: Comfort RHD
Revision: L25
Serial: VWGB/JDM/AUS...
Coding: 12210 (RHD kód!)
Shop #: WSC 01234 (UK/JDM/AUS dealer)
VCID: 3C5E6A8BBC3E
Poznámka: "RHD" nebo region v popisu
🔋 ÚDRŽBA A ŽIVOTNOST
RHD specifická údržba:
Problematické oblasti RHD: • A/C odtok (levá strana)
• Kabeláž pod kobercem (pravá)
• Door seal (driver = right)
• Diagnostic port (přesunutý)
Preventivní kontroly: • RHD kódování (každý servis)
• Mirror dip kalibrace
• Selective unlock test
• Regional compliance check
🛡️ VÝHODY A NEVÝHODY VERZE L
Výhody:
• ✅ RHD optimalizovaná - správné priority
• ✅ Regional compliance - UK/JDM/AUS
• ✅ Reverse mirror dip - užitečná funkce
• ✅ Thatcham ready - UK pojišťovny
• ✅ Kvalitní hardware - 16-bit CPU
Nevýhody:
• ❌ Velmi vzácná v ČR
• ❌ Drahá náhrada
• ❌ Složité RHD kódování
• ❌ Omezená podpora
• ❌ Nelze snadno nahradit LHD
🎯 ZÁVĚREČNÉ HODNOCENÍ
Verdikt:
Jednotka 1J0959799L je specializovaná RHD verze CCM určená pro pravostranné trhy. V České republice je extrémně vzácná a její použití má smysl pouze u importovaných RHD vozidel. Nabízí plnou funkcionalitu pro UK, japonský a australský trh včetně specifických funkcí jako reverse mirror dip a regional compliance.
Doporučení:
- Vhodné pro: RHD importy z UK/JDM/AUS
- Nutné pro: Správnou funkci RHD vozidel
- Nevhodné pro: LHD vozidla, běžné EU verze
- Alternativa: Konverze Q/AH (problematická)
Buďte první, kdo napíše příspěvek k této položce.
