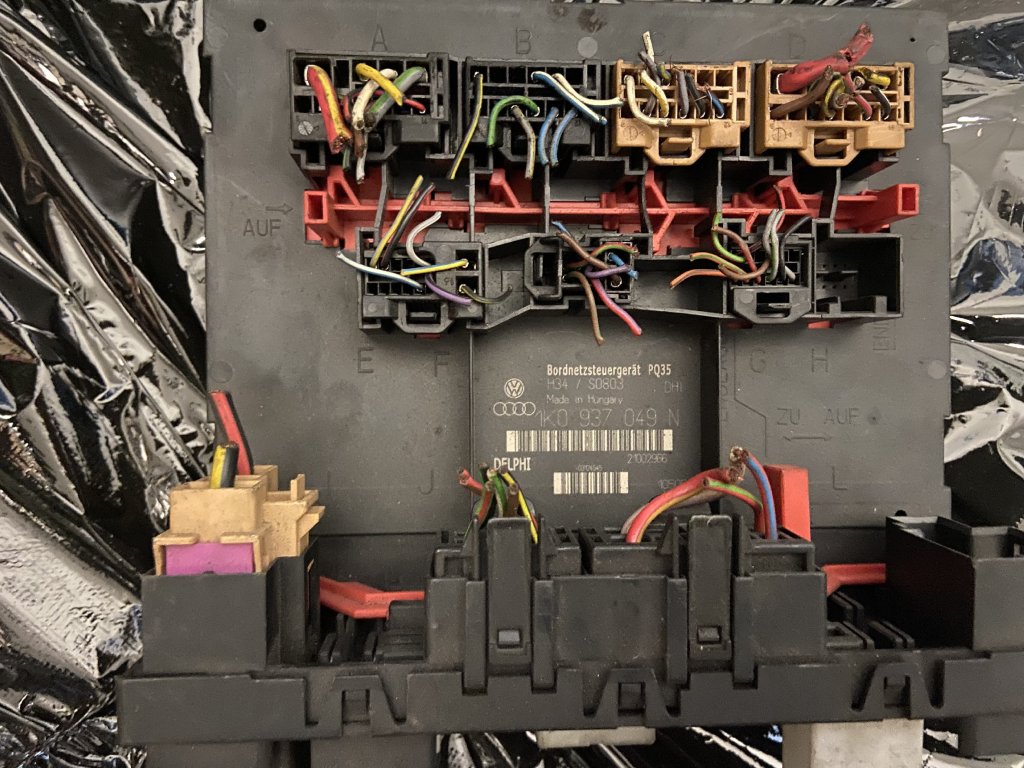

Komfortní jednotka 1K0907049 - Centrální řídicí jednotka komfortní elektroniky VW Golf V/Jetta/Touran

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 1K0907049 (základní verze bez písmene) je první generace BCM (Body Control Module) pro vozidla VW Group na platformě PQ35 z let 2003-2004. Tato raná verze představuje přechod na plně digitální CAN-Bus architekturu s podporou 4 dálkových ovladačů, základní KESSY přípravou a integrovaným gateway pro komunikaci mezi sběrnicemi.

Klíčové údaje:

• 🏭 Výrobce: Hella/Siemens pro VW Group
• ⚙️ Typ systému: BCM (Body Control Module) Gen2.0
• 📅 Období výroby: 2003-2004 (základní verze)
• 💡 Platforma: PQ35 (Golf V, Jetta, Touran - rané)
• 🔐 Označení: J519 - Jednotka elektrické sítě vozidla
• 📍 Umístění: Pod přístrojovou deskou (levá strana)
• 🔧 Verze: Základní (bez písmene)
• 🚗 Modely: Golf V, Jetta III, Touran (první série)

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (rozsah 9-16V)
• Klidový odběr: < 4 mA (základní verze)
• Provozní proud: Max. 30A
• Wake-up čas: < 20ms
• Ochrana: Elektronické pojistky, autodiagnostika

Hardware specifikace základní verze:

• Procesor: Infineon TC1766 (32-bit)
• Frekvence: 80 MHz
• RAM: 256 KB
• Flash paměť: 2 MB
• EEPROM: 64 KB
• Počet I/O: 150+ kanálů
• PWM výstupy: 16 kanálů
• Konektory: 6x multi-pin (různé velikosti)

Komunikace:

• CAN-Bus Comfort: 100 kbit/s
• CAN-Bus Drive: 500 kbit/s
• CAN-Bus Infotainment: 100 kbit/s
• LIN-Bus: 2 kanály
• K-line: Diagnostika (záloha)
• FlexRay: Ne (příprava)
• MOST-Bus: Ne

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití (1K0907049 základní):

VW modely: • Golf V (1K1) - 2003-2004 hatchback (rané)
• Golf Plus (5M1) - 2004 (první série)
• Jetta III (1K2) - 2003-2004 sedan (rané)
• Touran (1T1) - 2003-2004 (první série)

Škoda modely: • Octavia II (1Z3) - Ne (jiná jednotka)

Seat modely: • Leon II (1P1) - Ne (jiná jednotka)
• Altea (5P1) - Ne (jiná jednotka)

Audi modely: • A3 8P (8P1) - 2003-2004 (některé)

Výbavové stupně:

Motorizace kompatibilní:

⚡ FUNKCE JEDNOTKY 1K0907049

1. Centrální zamykání CAN:

Funkce základní verze: • Ovládání všech zámků přes CAN
• Dálkové ovládání 433/434 MHz
• 4 dálkové ovladače max
• Selective unlock základní
• Auto-lock při 15 km/h
• Safe lock elektronický
• KESSY příprava (hardware)
• Nouzové odemknutí

2. Ovládání oken CAN:

Funkce oken: • Elektrická okna 2/4 přes CAN
• One-touch down všechna
• One-touch up přední
• Anti-trap protection
• Comfort closing základní
• Thermal protection
• Inicializace automatická

3. Osvětlení Standard:

Světelné funkce: • Coming Home 0-30 sekund
• Leaving Home 0-30 sekund
• Interior dimming
• Footwell lights (příprava)
• Door warning lights
• Automatické světlomety (příprava)

4. Gateway funkce:

Síťové funkce: • Propojení 3 CAN sítí
• Diagnostický přístup
• Message routing
• Wake-up management
• Sleep coordination
• Error propagation

5. Elektrická zrcátka:

Funkce zrcátek: • Elektrické nastavení CAN
• Vyhřívání
• Elektrické sklápění (výbava)
• Bez paměti pozice

6. Klimatizace:

Climate funkce: • Climatronic komunikace
• Rest heat/ventilation
• Auxiliary heater (příprava)
• Seat heating control

7. Alarm systém:

Security funkce: • Perimetrická ochrana
• Interior monitoring (výbava)
• Tilt sensor (příprava)
• Backup siren (výbava)
• LED indikace

8. Diagnostika:

Diagnostic funkce: • UDS protokol základní
• Měřicí bloky
• Kódování
• Adaptace
• Component list

9. Energy Management:

Power funkce: • Battery monitoring
• Load management základní
• Quiescent control
• Wake-up sources

🔄 VERZE A NÁHRADY

Vývojová řada 1K0907049:

Kompatibilita základní verze:

Lze nahradit verzemi: • Všechny novější (A až AZ)
• Doporučeno: A, B, C
• Component Protection od verze F

Nelze použít: • Ve starších PQ34 vozidlech
• V MQB platformě

Cross-reference: • 1K0937049 - Starší označení
• 5K0937086 - Golf VI (jiná generace)
• 1T0907049 - Touran specific

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostické informace:

VCDS IDENTIFIKACE:

Address 09: Cent. Elect.        Labels: 1K0-907-049.clb
Part No: 1K0 907 049
Component: BCM PQ35          010 0101
Revision: 00010001   Serial number: 00000001234567
Coding: 0000042
Shop #: WSC 00066 000 00000
VCID: 2849B3AE0D1F

No fault code found.

Kódování základní verze (7 číslic):

KÓDOVÁNÍ 1K0907049:

7-místný kód: XXXXXXX

Číslice 1-2: Země/Region
00 = Zbytek světa
01 = Evropa
04 = Velká Británie
05 = USA/Kanada
07 = Čína

Číslice 3: Řízení
0 = Levostranné
1 = Pravostranné

Číslice 4: Výbava základní
0 = Minimum
1 = Standard
2 = Comfort
3 = Highline

Číslice 5: Světla
0 = Halogen
1 = Xenon
2 = Bi-Xenon

Číslice 6: Speciální
0 = Žádné
1 = Alarm
2 = KESSY příprava
3 = Alarm + KESSY

Číslice 7: Checksum

Příklad kódování:
0000042 = Evropa, LHD, standard, halogen, alarm

Adaptační kanály (základní):

ADAPTACE 1K0907049:

Kanál 01: Dálkové ovladače (1-4)
Kanál 02: Auto-lock (ano/ne)
Kanál 03: Auto-unlock (ano/ne)
Kanál 04: Selective unlock (ano/ne)
Kanál 05: Coming Home čas (0-30s)
Kanál 06: Leaving Home čas (0-30s)
Kanál 07: Interior delay (0-60s)
Kanál 08: Comfort close (ano/ne)
Kanál 09: Comfort open (ano/ne)
Kanál 10: Signalizace optická (ano/ne)
Kanál 11: Signalizace akustická (ano/ne)
Kanál 12: Alarm citlivost (1-10)
Kanál 13: Rain close (ano/ne)
Kanál 14: Speed for auto-lock (10/15/20 km/h)
Kanál 15: Mirror fold (ano/ne)

⚠️ ČASTÉ ZÁVADY ZÁKLADNÍ VERZE

Typické problémy 1K0907049:

Diagnostické kódy DTC:

ČASTÉ KÓDY 1K0907049:

00003 - Control Module
        004 - No Signal/Communication

00466 - Control Module Not Coded

01044 - Control Module Incorrectly Coded

01305 - Databus for Comfort System
        004 - No Signal/Communication

01314 - Engine Control Module
        004 - No Signal/Communication

01330 - Central Control Module for Comfort System
        013 - Check DTC Memory

01542 - Comfort CAN
        002 - Lower Limit Exceeded

02635 - Steering Column Lock
        008 - Implausible Signal

16955 - Key
        005 - No or Incorrect Adaptation

18058 - CAN-Gateway
        004 - No Signal/Communication

B1000 - Left Front Door Control Module
        No Communication

B1001 - Right Front Door Control Module
        No Communication

💡 POSTUPY PRO ZÁKLADNÍ VERZI

Kompletní setup 1K0907049:

INSTALACE 1K0907049:

1. Příprava:
   - Odpojit baterii
   - VCDS ready
   - Záloha staré jednotky

2. Fyzická výměna:
   - Pod palubkou vlevo
   - 6 konektorů
   - Opatrně vypáčit

3. Montáž nové:
   - Připojit všech 6
   - Zkontrolovat zacvaknutí
   - Připevnit držák

4. První start:
   - Připojit baterii
   - Zapalování ON
   - Čekat 30s (inicializace)

5. Auto-Scan:
   - VCDS Auto-Scan
   - Kontrola všech modulů
   - Clear DTC

6. Kódování:
   [09 - Cent. Elect.]
   [07 - Coding]
   7-místný kód

7. Adaptace základní:
   [10 - Adaptation]
   Kanály 01-15

8. Test funkcí:
   - Zamykání
   - Okna
   - Světla
   - Coming/Leaving

9. Gateway setup:
   [19 - CAN Gateway]
   Installation list

Programování 4 klíčů:

4 KLÍČE 1K0907049:

1. Příprava:
   - Všechny 4 klíče
   - Baterie OK

2. VCDS:
   [09 - Cent. Elect.]
   [10 - Adaptation]

3. Kanál 01:
   Read current
   New value: 4
   Test → Save

4. Učení klíčů:
   [25 - Immobilizer]
   [10 - Adaptation]

   Pro každý klíč:
   - Vložit do čtečky
   - Learn key
   - Počkat na potvrzení

5. Synchronizace:
   Každý klíč:
   - Zamknout
   - Odemknout
   - LED check

6. Test všech 4

Coming/Leaving Home:

COMING/LEAVING 1K0907049:

1. Kontrola:
   - Světelný spínač AUTO
   - Light sensor OK

2. Adaptace:
   Kanál 05: Coming (0-30s)
   Kanál 06: Leaving (0-30s)

3. Aktivace:
   Kódování - číslice 6
   Hodnota 1, 2 nebo 3

4. Test Coming:
   - AUTO světla
   - Motor stop
   - Tma
   - Dveře otevřít

5. Test Leaving:
   - AUTO světla
   - Odemknout dálkovým
   - Tma

Gateway konfigurace:

GATEWAY 1K0907049:

1. Přístup:
   [19 - CAN Gateway]

2. Installation list:
   - Check all modules
   - Update if needed

3. CAN monitoring:
   [08 - Measuring Blocks]
   Group 125-130

4. Wake-up setup:
   - Door open
   - Key detection
   - Remote control
   - Ignition

5. Sleep setup:
   - Delay 15 min
   - Reduce consumers
   - Monitor current

📊 PINOUT ZÁKLADNÍ VERZE

Konektory 1K0907049 (6 konektorů):

T52a - Hlavní (52-pin) černý:

• Napájení hlavní
• CAN-Bus Drive
• Kritické I/O

T32b - Druhý (32-pin) modrý:

• CAN-Bus Comfort
• Dveřní moduly
• Okna

T32c - Třetí (32-pin) šedý:

• Světla
• Coming/Leaving
• Sensors

T20d - Čtvrtý (20-pin) hnědý:

• LIN-Bus
• Klimatizace
• Dodatečné

T16e - Pátý (16-pin) zelený:

• Alarm
• Imobilizér
• KESSY anténa

T10f - Šestý (10-pin) bílý:

• Diagnostika
• K-line
• Programming

🚨 MĚŘICÍ BLOKY VCDS

MVB pro základní verzi:

MVB 001 - Základní:
1: Svorka 15 (Zap/Vyp)
2: Svorka 30 (11.0-14.8V)
3: Svorka 31 (OK/NOK)
4: S-kontakt (Zap/Vyp)

MVB 002 - Dveře:
1: Řidič (Open/Closed)
2: Spolujezdec (Open/Closed)
3: Zadní L (Open/Closed)
4: Zadní P (Open/Closed)

MVB 003 - Zamykání:
1: Status (Locked/Unlocked)
2: Safe lock (Active/Off)
3: Child lock (Active/Off)
4: Fuel flap (Open/Closed)

MVB 004 - Klíče:
1: Počet (1-4)
2: Aktivní klíč (1-4)
3: Baterie (OK/Low)
4: KESSY ready (Yes/No)

MVB 010 - CAN Gateway:
1: Comfort CAN (OK/Error)
2: Drive CAN (OK/Error)
3: Info CAN (OK/Error)
4: Bus load (0-100%)

MVB 020 - Energy:
1: Quiescent (0-50mA)
2: Battery (11.0-14.8V)
3: Load reduction (On/Off)
4: Wake source (Text)

📈 CENY ZÁKLADNÍ VERZE 2024

Ceny jednotky 1K0907049:

Srovnání verzí:

Servisní náklady:

🔍 IDENTIFIKACE ZÁKLADNÍ VERZE

Jak poznat základní verzi:

Fyzická identifikace: • Štítek: 1K0907049 (bez písmene)
• Výrobce: Hella/Siemens
• Datum: 2003-2004
• Konektory: 6 kusů
• Umístění: Vlevo pod palubkou

VCDS identifikace:

Part No: 1K0 907 049
Component: BCM PQ35
Revision: 00010001

🔋 ÚDRŽBA ZÁKLADNÍ VERZE

Údržba:

Kontroly: • Klidový odběr < 4mA
• CAN komunikace OK
• Gateway funkce
• Software verze

Známé problémy: • Gateway přetížení
• Software bugs rané
• CAN timeouts
• EEPROM wear

Životnost: • Průměr: 10-12 let
• Maximum: 15+ let
• Kilometry: 200.000-250.000 km

🛡️ VÝHODY A NEVÝHODY

Výhody základní verze:

• ✅ Bez Component Protection
• ✅ Jednoduchá diagnostika
• ✅ Gateway integrovaný
• ✅ 32-bit procesor
• ✅ Dobrý klidový odběr
• ✅ Levnější opravy
• ✅ Dostupné díly

Nevýhody základní verze:

• ❌ Software bugs
• ❌ Pouze 4 klíče
• ❌ KESSY jen příprava
• ❌ Omezené funkce
• ❌ Starší hardware

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

Jednotka 1K0907049 (základní) je první BCM pro Golf V/Jetta/Touran (2003-2004). Nabízí plnou CAN integraci, gateway funkce a základní komfortní výbavu. Bez Component Protection - výhoda pro servisy. Vhodná pro vozidla základní až střední výbavy.

Doporučení:

• ✅ Ideální pro: Golf V 2003-2004
• ✅ Výhoda: Bez CP
• ⚠️ Upgrade na: Verzi A-E
• 🔧 Servis: Běžný VAG
• 💰 Hodnota: Dobrá

Hodnocení:

⭐⭐⭐⭐ 7/10

• Funkčnost: 7/10
• Spolehlivost: 7/10
• Cena/výkon: 8/10
• Dostupnost: 8/10
• Servis: 8/10
