Řídicí jednotka 1K0937049N - Centrální elektrika (BCM) VW Golf V/Jetta

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 1K0937049N je centrální řídicí jednotka elektrických systémů (Body Control Module - BCM) používaná ve vozidlech VW Golf V, Jetta a dalších modelech platformy PQ35 z let 2003-2009. Tato jednotka představuje novou generaci s plnou CAN-Bus integrací a rozšířenými funkcemi oproti starším CCM jednotkám z Golf IV.

Klíčové údaje:

• 🏭 Výrobce: Siemens VDO/Continental pro VAG
• ⚙️ Typ systému: Body Control Module (BCM/Bordnetz)
• 📅 Období výroby: 2003-2009
• 💡 Platforma: PQ35 (Golf V, Jetta, Touran)
• 🔐 Označení: J519 - Řídicí jednotka palubní sítě
• 📍 Umístění: Pod přístrojovou deskou (levá strana)
• 🔧 Verze: N = standard výbava pro Golf V

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (rozsah 9-16V)
• Klidový odběr: < 3 mA (deep sleep)
• Provozní proud: Max. 20A
• Pojistková skříň: Integrovaná
• Wake-up čas: < 20ms
• Počet pojistek: 42 pozic

Hardware specifikace:

• Procesor: Infineon TriCore (32-bit)
• RAM: 256 KB
• Flash paměť: 2 MB
• EEPROM: 32 KB
• Počet I/O: 96+ kanálů
• PWM výstupy: 12 kanálů
• Konektory: Multiple (až 14 konektorů)

Komunikace:

• CAN-Bus: 3 kanály (500 kbit/s)

• Komfort CAN
• Pohon CAN
• Diagnostický CAN
  • LIN-Bus: 4 kanály
  • K-line: Diagnostika (záložní)
  • FlexRay: Připraveno (neaktivní)

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití (1K0937049N):

VW modely: • Golf V (1K) - 2003-2009 (všechny výbavy)
• Golf Plus (5M) - 2005-2009
• Jetta III (1K) - 2005-2010
• Touran I (1T) - 2003-2010
• Caddy III (2K) - 2004-2010
• EOS (1F) - 2006-2010

Seat modely: • Leon II (1P) - 2005-2009
• Altea (5P) - 2004-2009
• Toledo III (5P) - 2004-2009

Škoda modely: • Octavia II (1Z) - 2004-2009
• Yeti (5L) - 2009-2010
• Superb II (3T) - některé verze

Audi modely: • A3 8P - 2003-2008 (některé)

Výbavové varianty s 1K0937049N:

⚡ FUNKCE BCM JEDNOTKY N

1. Správa osvětlení:

Exteriér: • Automatické světlomety (s čidlem)
• Coming/Leaving Home
• Denní svícení (DRL)
• Cornering lights (natáčecí)
• Adaptivní světla (AFS ready)
• Highway light
• Bad weather light

Interiér: • Ambientní osvětlení
• Footwell lights
• Reading lights management
• Make-up mirror lights
• Trunk/boot lighting
• Glove box light

2. Centrální zamykání:

Pokročilé funkce: • KESSY ready (bezkličové)
• Selective unlock
• Auto-lock (rychlost/čas)
• Safe lock
• Anti-theft alarm
• Panic alarm
• Child safety

3. Komfortní funkce:

Okna a střecha: • One-touch all windows
• Global open/close
• Rain closing
• Thermal protection
• Panoramic roof control
• Anti-trap všechny

Stěrače a ostřikovače: • Rain sensor
• Automatické stírání
• Service position
• Heated washer jets
• Rear wiper logic

4. Diagnostika a monitoring:

Systémové funkce: • Bulb monitoring
• Door/hood/trunk status
• Battery management
• Load management
• Energy recovery
• Sleep/wake control

5. Komunikace a síť:

Gateway funkce: • CAN router
• Diagnostický přístup
• Component protection
• Software updates
• Immobilizer interface

🔄 VERZE A NÁHRADY

Vývojové verze BCM pro Golf V:

Kompatibilita náhrad pro N:

Možné náhrady: • 1K0937049N → N (identická)
• 1K0937049J → N (upgrade)
• 1K0937049N → Q (možné)
• 1K0937049N → S (s úpravami)

Důležité: • Component Protection - nutná deaktivace
• Immobilizer - nutná adaptace
• CAN Gateway - nutné spárování

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostické adresy:

• 09 - Central Electronics (hlavní)
• 19 - CAN Gateway (integrováno)
• Přes Gateway: všechny moduly

Přístupové kódy:

Long Coding struktura:

LONG CODING PRO 1K0937049N:

Jednotka používá LONG CODING (16-20 bytů)

Byte 00: Země/Region
Bit 0-2: Region (0=EU, 1=NAR, 2=RoW)
Bit 3: Pravostranné řízení
Bit 4-7: Specifika země

Byte 01: Světla
Bit 0: Xenon
Bit 1: LED DRL
Bit 2: Cornering
Bit 3: Coming Home
Bit 4: Leaving Home
Bit 5: CH/LH time
Bit 6: Auto lights
Bit 7: Highway light

Byte 02: Komfort
Bit 0: Convenience open
Bit 1: Convenience close
Bit 2: Rain close
Bit 3: Selective unlock
Bit 4: Auto lock speed
Bit 5: Auto lock time
Bit 6: Safe lock
Bit 7: KESSY

Byte 03: Interiér
Bit 0: Footwell lights
Bit 1: Ambient light
Bit 2: Make-up lights
Bit 3: Reading lights dim
Bit 4-7: Brightness level

Byte 04: Stěrače
Bit 0: Rain sensor
Bit 1: Rear wiper
Bit 2: Comfort wipe
Bit 3: Service position
Bit 4: Heated jets
Bit 5-7: Interval

... (další byty pro specifické funkce)

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

TOP problémy 1K0937049N:

Diagnostické kódy:

00003 - Control Module
00532 - Supply Voltage B+
00778 - Steering Angle Sensor
00779 - Outside Temperature Sensor
01039 - Coolant Temperature Sensor
01044 - Control Module Incorrectly Coded
01134 - Alarm Horn
01299 - Diagnostic Interface (J533)
01304 - Radio
01305 - Databus Comfort
01314 - Engine Control Module
01316 - ABS Control Module
01317 - Instrument Cluster
01330 - Central Control Module
01331 - Door Control Module Driver
01332 - Door Control Module Passenger
01333 - Door Control Module Rear Left
01334 - Door Control Module Rear Right
01336 - Databus Missing Message
01359 - CAN Gateway
02635 - Component Protection Active

💡 POSTUPY PROGRAMOVÁNÍ

Deaktivace Component Protection:

DEAKTIVACE COMPONENT PROTECTION:

POZOR: Nutné ODIS/VAS nebo VCDS s SFD!

1. Připojení:
   [19 - CAN Gateway]

2. Security Access:
   [16 - Security Access]
   Code: 20103

3. Adaptation:
   [10 - Adaptation]

   Channel: IDE00265-Component Protection
   New value: 0 (deactivated)

   NEBO přes SFD:
   - Generate SFD code online
   - Apply SFD

4. Restart:
   Vypnout zapalování 30s

5. Kontrola:
   [02 - Fault Codes]
   Nesmí být 02635

Aktivace Coming/Leaving Home:

COMING/LEAVING HOME AKTIVACE:

1. Long Coding:
   [09 - Central Electronics]
   [07 - Long Coding]

2. Byte 01:
   Bit 3: Coming Home = 1
   Bit 4: Leaving Home = 1

3. Helper:
   Byte 01 původní: 00000000
   Byte 01 nový:    00011000 (hex: 18)

4. Adaptation časů:
   [10 - Adaptation]

   Channel: Coming Home time
   Value: 10 (10 sekund)

   Channel: Leaving Home time
   Value: 10 (10 sekund)

5. Aktivace světelného senzoru:
   Channel: Light sensor
   Value: 1 (active)

KESSY příprava:

KESSY READY AKTIVACE:

1. Kontrola hardware:
   - Anténní moduly
   - Door handles s čidly
   - Start button

2. Long Coding:
   Byte 02, Bit 7 = 1 (KESSY)

3. Adaptace:
   Channel: KESSY
   Value: 1

4. Párování klíčů:
   Speciální procedura!

📊 ELEKTRICKÉ SCHÉMA

Hlavní konektory 1K0937049N:

Umístění konektorů:

T14a - 14-pin černý (CAN/Diagnostika)
T16a - 16-pin modrý (Napájení)
T16b - 16-pin červený (Světla přední)
T16c - 16-pin žlutý (Světla zadní)
T20a - 20-pin šedý (Dveře levé)
T20b - 20-pin hnědý (Dveře pravé)
T32a - 32-pin zelený (Komfort)
T32b - 32-pin fialový (Příslušenství)
T52  - 52-pin černý (Gateway/CAN)

Pojistková mapa (výběr):

🚨 MĚŘICÍ BLOKY VCDS

MVB 001 - Základní data:

Pole 1: Napětí baterie
       11.0-14.8V

Pole 2: Teplota BCM
       -40 až +85°C

Pole 3: Load status
       0-100%

Pole 4: Sleep timer
       0-255 min

MVB 002 - Světla:

Pole 1: Přední světla L
       Off/Park/Low/High

Pole 2: Přední světla R
       Off/Park/Low/High

Pole 3: DRL status
       Off/On/Auto

Pole 4: Light sensor
       0-100% (jas)

MVB 003 - Dveře:

Pole 1: Dveře řidiče
       Open/Closed/Locked

Pole 2: Dveře spolujezdce
       Open/Closed/Locked

Pole 3: Dveře zadní L
       Open/Closed/Locked

Pole 4: Dveře zadní R
       Open/Closed/Locked

MVB 010 - CAN komunikace:

Pole 1: Komfort CAN
       OK/Error/Missing

Pole 2: Pohon CAN
       OK/Error/Missing

Pole 3: Gateway status
       Active/Sleep/Error

Pole 4: Node count
       0-50 (počet modulů)

📈 CENY A DOSTUPNOST 2024

Ceny jednotky 1K0937049N:

Cenové srovnání verzí BCM:

Související služby:

🔍 IDENTIFIKACE JEDNOTKY

Jak poznat 1K0937049N:

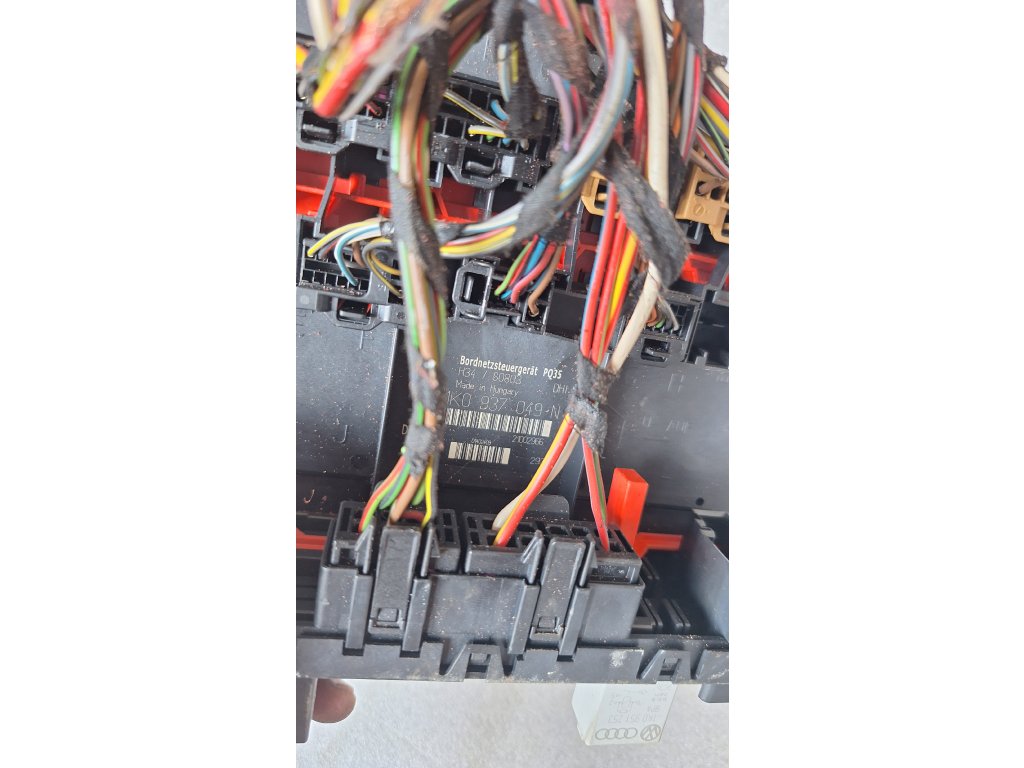

Vizuální identifikace: • Štítek 1K0937049N
• Umístění pod palubkou vlevo
• Integrovaná pojistková skříň
• Mnoho konektorů (až 14)
• Velikost cca 25x20x8 cm

Kontrola přes VCDS:

Address 09: Central Electronics
---------------------
Part No SW: 1K0 937 049 N
Part No HW: 1K0 937 049 N
Component: BCM PQ35 H+ 103 0574
Revision: 00103
Serial: 00000XXXXXXXXX
Coding: 40910F2A907F1E7340080088890080148854088960408CC04040
Shop #: WSC 01234 123 12345
VCID: 3456789ABCDEF

Component Protection: active/inactive

🔋 ÚDRŽBA A ŽIVOTNOST

Preventivní údržba:

Kritické body: • Těsnění A-sloupku - kontrola
• Odtok klimatizace - čištění
• Pojistky - kontrola oxidace
• Konektory - čištění
• Software - aktualizace

Životnost: • BCM jednotka: 10-15 let
• Pojistková skříň: 8-12 let
• Relé: 5-8 let
• Software: Update co 2-3 roky

🛡️ VÝHODY A NEVÝHODY

Výhody 1K0937049N:

• ✅ Plná CAN integrace
• ✅ Rozšířené funkce
• ✅ Gateway integrovaný
• ✅ Nízká spotřeba
• ✅ Modulární systém
• ✅ Dobrá dostupnost

Nevýhody:

• ❌ Component Protection
• ❌ Citlivost na vodu
• ❌ Složité kódování
• ❌ Drahá výměna
• ❌ Nutnost adaptace

🎯 ZÁVĚREČNÉ HODNOCENÍ

Verdikt:

BCM jednotka 1K0937049N je spolehlivá a výkonná centrální řídicí jednotka pro Golf V generaci. Nabízí všechny moderní funkce včetně CAN-Bus komunikace a pokročilého řízení komfortu. Hlavními problémy jsou Component Protection a citlivost na zatečení vody. Pro běžný provoz je to optimální volba s dobrou dostupností náhradních dílů.

Doporučení:

• Vhodné pro: Všechny Golf V 2006-2009
• Výměna: Nutná deaktivace Component Protection
• Údržba: Pravidelná kontrola těsnění
• Upgrade: Možný na novější verze S/T
