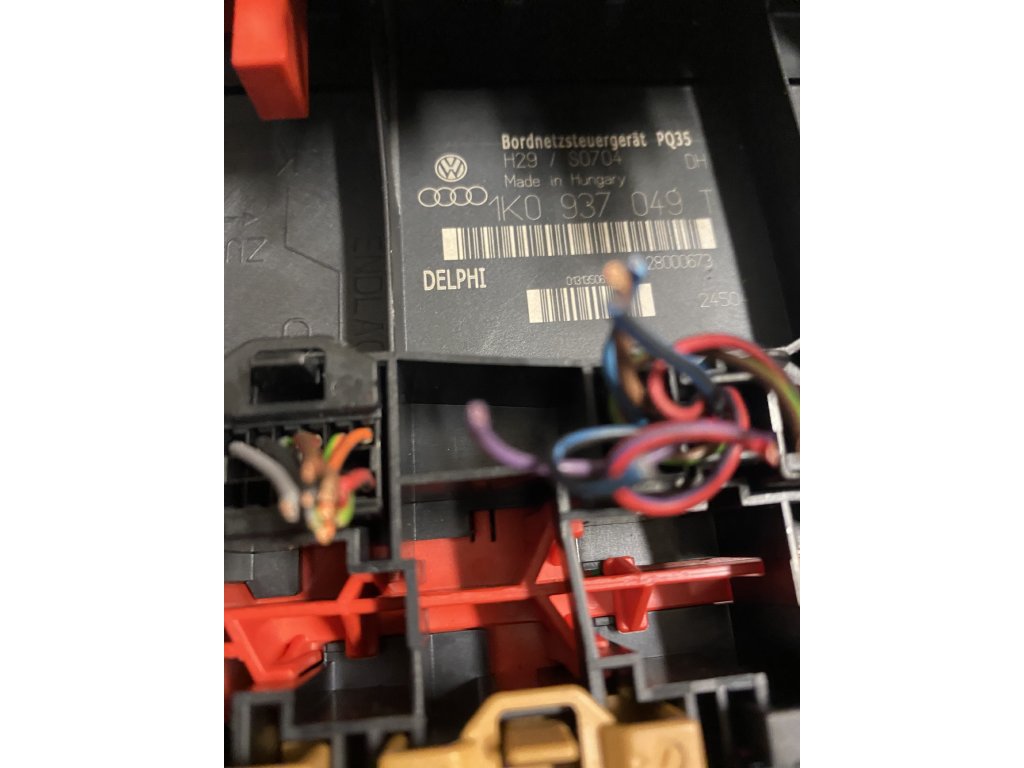

Komfortní jednotka 1K0937049T - BCM pro VW Golf V/Jetta III/Touran

VCDS IDENTIFIKACE T:

Address 09: Central Electronics    Labels: 1K0-937-049-V2.clb
Part No SW: 1K0 937 049 T    HW: 1K0 937 049 T
Component: BCM PQ35 FINAL    130 0789
Revision: 00130001    Serial number: 00000456789012
Coding: 9F780F7F98570FE801B9301099754F6990
Shop #: WSC 01279 785 00200
VCID: 4082FDEEBCE3

Component Protection: Active

Subsystem 1 - Part No: 1K1 955 119 F
Component: Wiper Motor     V116 0601

Subsystem 2 - Part No: 5K0 907 530 C
Component: Gateway        H09 0043

No fault code found.

KÓDOVÁNÍ 1K0937049T:

20 Bytů rozšířené kódování:

Byte 0: Region/Market
01 = ECE (Europe)
02 = NAR (North America)
03 = UK (Right-hand drive)
04 = Japan
05 = China
06 = RoW (Rest of World)

Byte 1: LED/Xenon
Bit 0 = Bi-Xenon Plus
Bit 1 = AFS active
Bit 2 = Dynamic AFS
Bit 3 = LED DRL
Bit 4 = LED rear
Bit 5 = Dynamic indicators ready
Bit 6 = Matrix LED ready
Bit 7 = Laser light ready

Byte 2: Assistance Systems
Bit 0 = Park Assist
Bit 1 = Lane Assist ready
Bit 2 = ACC ready
Bit 3 = Traffic Sign ready
Bit 4 = Emergency Assist ready
Bit 5 = Night Vision ready
Bit 6 = Area View ready
Bit 7 = Reserved

Byte 3: Start/Stop
Bit 0 = Start/Stop ready
Bit 1 = Recuperation ready
Bit 2 = Coasting ready
Bit 3 = Cylinder deactivation ready
Bit 4 = Mild hybrid ready
Bit 5 = Reserved
Bit 6 = Reserved
Bit 7 = Reserved

Byte 4: Component Protection
Bit 0 = CP active
Bit 1 = Online coding required
Bit 2 = Theft protection
Bit 3 = Service mode
Bit 4 = Learn mode
Bit 5 = Transport mode
Bit 6 = Factory mode
Bit 7 = Locked

[... Byte 5-19 obsahují všechny standardní funkce plus:]

- KESSY full ready
- Telematics ready
- Remote services
- OTA capability
- Personalization
- Voice control ready
- Gesture ready
- Cloud services

Příklad:
9F780F7F = ECE, všechny LED/Xenon, Component Protection aktivní

ADAPTACE 1K0937049T:

=== COMPONENT PROTECTION ===
Kanál 000: CP Status
         Read only
         Shows protection status

Kanál 001: CP Learn
         Hodnota: 1
         Učení nové komponenty

=== LED MANAGEMENT ===
Kanál 010-019: LED Control
010: DRL intensity (0-100%)
011: DRL with low beam (0/1)
012: LED rear intensity (0-100%)
013: Dynamic indicator speed (1-10)
014: Welcome sequence (0/1)
015: Goodbye sequence (0/1)
016: LED diagnosis (0/1)
017: Temperature compensation (0/1)
018: PWM frequency (100-1000 Hz)
019: Emergency mode (0/1)

=== START/STOP READY ===
Kanál 020-029: Start/Stop
020: S/S preparation (0/1)
021: Battery threshold (50-80%)
022: Consumer priority (1-10)
023: Restart delay (0-5000ms)
024: Comfort consumers (0/1)
025: Climate control (0/1)
026: Heated seats (0/1)
027: Reserved
028: Reserved
029: Reserved

=== BI-XENON PLUS ===
Kanál 030-039: Xenon Plus
030: AFS+ mode (0-3)
031: Curve prediction (0/1)
032: Navigation input (0/1)
033: Weather mode (0-3)
034: Highway threshold (80-160)
035: City mode (0/1)
036: Tourist mode (0/1)
037: Sign recognition ready (0/1)
038: Matrix ready (0/1)
039: Laser ready (0/1)

=== GATEWAY FUNCTIONS ===
Kanál 040-049: Gateway
040: CAN1 speed (100/500)
041: CAN2 speed (100/500)
042: CAN3 speed (100/500)
043: CAN4 speed (100/500)
044: Gateway mode (0-3)
045: Firewall (0/1)
046: DoIP ready (0/1)
047: ODX support (0/1)
048: Secure boot (0/1)
049: Update mode (0/1)

=== PERSONALIZATION ===
Kanál 050-059: Personal
050: User profiles (1-4)
051: Auto recall (0/1)
052: Key assignment (0-3)
053: Cloud sync ready (0/1)
054: Voice ID ready (0/1)
055: Face ID ready (0/1)
056: Fingerprint ready (0/1)
057: Phone key ready (0/1)
058: Reserved
059: Reserved

=== TELEMATICS READY ===
Kanál 060-069: Telematics
060: SIM ready (0/1)
061: Emergency call (0/1)
062: Breakdown call (0/1)
063: Info call (0/1)
064: Remote services (0/1)
065: Vehicle tracking (0/1)
066: Geofencing ready (0/1)
067: Remote diagnostic (0/1)
068: OTA updates (0/1)
069: Cloud backup (0/1)

=== ADVANCED COMFORT ===
Kanál 070-079: Comfort+
070: Memory seats (0-4)
071: Memory mirrors (0/1)
072: Memory steering (0/1)
073: Memory climate (0/1)
074: Memory audio (0/1)
075: Easy entry (0/1)
076: Easy exit (0/1)
077: Ambient light (0-10)
078: Footwell light (0-10)
079: Door warning light (0/1)

=== SECURITY PLUS ===
Kanál 080-089: Security+
080: Alarm professional (0/1)
081: Interior monitoring (1-10)
082: Tilt sensor (1-10)
083: Glass break (1-10)
084: Wheel sensor ready (0/1)
085: GPS tracking (0/1)
086: Remote alarm (0/1)
087: Panic delay (0-10s)
088: Pre-alarm (0/1)
089: Silent alarm (0/1)

=== SERVICE FUNCTIONS ===
Kanál 090-099: Service
090: Service mode (0/1)
091: Transport mode (0/1)
092: Showroom mode (0/1)
093: Factory mode (0/1)
094: Update ready (0/1)
095: Backup config (0/1)
096: Restore config (0/1)
097: Component learn (0/1)
098: Clear adaptations (0/1)
099: Factory reset (0/1)

ČASTÉ KÓDY 1K0937049T:

B1000 - Component Protection
        Active
        → Nutné online kódování

B1001 - Component Not Matched
        → Nespárovaná komponenta

B1002 - Component Theft Protection
        → Blokace ukradené komponenty

U0100 - Lost Communication with ECM/PCM
        → CAN-Bus problém

U0101 - Lost Communication with TCM
        → Převodovka nekomunikuje

U0121 - Lost Communication with ABS
        → ABS modul problém

U0140 - Lost Communication with BCM
        → Interní chyba

U0155 - Lost Communication with Cluster
        → Přístrojovka nekomunikuje

U0164 - Lost Communication with HVAC
        → Klimatizace problém

U0184 - Lost Communication with Radio
        → Audio systém problém

U0199 - Lost Communication with DCM
        → Dveřní modul problém

U0401 - Invalid Data from ECM/PCM
        → Neplatná data z motoru

U1000 - Gateway Communication Error
        → Gateway přetížení

P0562 - System Voltage Low
        → Nízké napětí

P0563 - System Voltage High
        → Vysoké napětí

B2000 - LED Driver Circuit
        → LED driver chyba

B2001 - LED Open Circuit
        → LED přerušený obvod

B2002 - LED Short Circuit
        → LED zkrat

B2003 - LED Over Temperature
        → LED přehřátí

B3000 - Personalization Memory Error
        → Chyba paměti profilů

B3001 - Cloud Sync Error
        → Chyba synchronizace

C1000 - Vehicle Speed Signal Invalid
        → Neplatný signál rychlosti

65535 - Internal Control Module
        → Reset/výměna BCM

COMPONENT PROTECTION T:

DŮLEŽITÉ: Vyžaduje ODIS/VAS nebo VCDS s SFD!

1. Příprava:
   - ODIS online připojení
   - Platné SFD přístupy
   - VIN vozidla

2. Vstup do CP módu:
   [09 - Central Electronics]
   [Security Access - 16]
   Kód: 20103 (příklad)

3. Component Learn:
   [Adaptation - 10]
   Kanál 097 = 1
   [Do It!]

4. Výběr komponenty:
   - Seznam nepárovaných
   - Vybrat komponentu
   - Confirm

5. Online proces:
   - Spojení se serverem VW
   - Ověření VIN
   - Generování kódu
   - Automatické párování

6. Restart:
   - Vypnout zapalování
   - Počkat 30 sekund
   - Zapnout
   - Komponenta aktivní

7. Ověření:
   [02 - Fault Codes]
   Žádné B1000-B1002 kódy

LED DRL SETUP T:

1. Hardware check:
   - LED moduly instalovány
   - Správné konektory

2. Kódování:
   [09 - Central Electronics]
   [07 - Long Coding]
   Byte 1, Bit 3 = 1 (LED DRL)
   Byte 1, Bit 4 = 1 (LED rear ready)

3. Adaptace LED:
   [10 - Adaptation]
   Kanál 010 = 70 (DRL 70%)
   Kanál 011 = 1 (stay with low beam)
   Kanál 014 = 1 (welcome sequence)
   Kanál 015 = 1 (goodbye sequence)
   Kanál 016 = 1 (LED diagnosis on)
   Kanál 017 = 1 (temp compensation)
   Kanál 018 = 500 (PWM 500Hz)

4. Kalibrace:
   [04 - Basic Settings]
   Group 050 (LED calibration)
   [Go!]
   - Automatická kalibrace
   - Test všech LED
   - Uložení hodnot

5. Test sekvence:
   - Zamknout (goodbye)
   - Odemknout (welcome)
   - Světelná show 3 sekundy

START/STOP READY T:

POZNÁMKA: Pouze příprava, ne plná funkce!

1. Kontrola baterie:
   - AGM/EFB baterie nutná
   - Battery monitor instalován

2. Kódování:
   [09 - Central Electronics]
   [07 - Long Coding]
   Byte 3, Bit 0 = 1 (S/S ready)

3. Adaptace S/S:
   [10 - Adaptation]
   Kanál 020 = 1 (preparation on)
   Kanál 021 = 60 (battery 60%)
   Kanál 022 = 5 (priority medium)
   Kanál 023 = 500 (restart 500ms)
   Kanál 024 = 1 (comfort on)
   Kanál 025 = 1 (climate on)

4. Battery Management:
   [61 - Battery Regulation]
   [10 - Adaptation]
   Kanál 001 = AGM/EFB typ
   Kanál 002 = kapacita Ah
   Kanál 003 = výrobce

5. Test:
   - Motor nastartovat
   - Nechat běžet 2 min
   - Vypnout
   - BCM musí rychle spát

PERSONALIZATION T:

1. Aktivace:
   [09 - Central Electronics]
   [10 - Adaptation]
   Kanál 050 = 4 (4 profily)
   Kanál 051 = 1 (auto recall)
   Kanál 052 = 1 (key assignment)

2. Přiřazení klíče:
   - Profil 1 = Klíč 1
   - Profil 2 = Klíč 2
   - Profil 3 = Klíč 3
   - Profil 4 = Guest

3. Uložení nastavení:
   Pro každý profil:
   - Zrcátka pozice
   - Sedadlo pozice (pokud el.)
   - Klimatizace nastavení
   - Rádio stanice
   - Světla preference
   - Zamykání preference

4. Uložit profil:
   - Držet SET + číslo profilu
   - 2x pípnutí = uloženo

5. Automatické vyvolání:
   - Odemknout příslušným klíčem
   - Automaticky načte profil
   - Vše se nastaví

6. Cloud ready:
   Kanál 053 = 1 (cloud sync)
   - Připraveno pro budoucí
   - Aktuálně neaktivní

MVB 001-010: Základní
MVB 011-020: Světla/LED
MVB 021-030: Komfort
MVB 031-040: Bezpečnost
MVB 041-050: Gateway/CAN
MVB 051-060: Component Protection
MVB 061-070: Start/Stop Ready
MVB 071-080: Personalizace
MVB 081-090: Diagnostika
MVB 091-100: Service

Příklady důležitých:

MVB 051 - Component Protection:
1: CP Status (Active/Inactive)
2: Matched components (počet)
3: Unmatched components (počet)
4: Protection level (0-3)

MVB 061 - Start/Stop:
1: S/S ready (Yes/No)
2: Battery SOC (%)
3: Consumer load (A)
4: Restart capability (Yes/No)

MVB 071 - Personalization:
1: Active profile (1-4)
2: Key detected (1-3)
3: Settings stored (Yes/No)
4: Cloud sync (Ready/Not)

MVB 100 - Version Info:
1: Hardware version
2: Software version
3: Dataset version
4: Coding version
