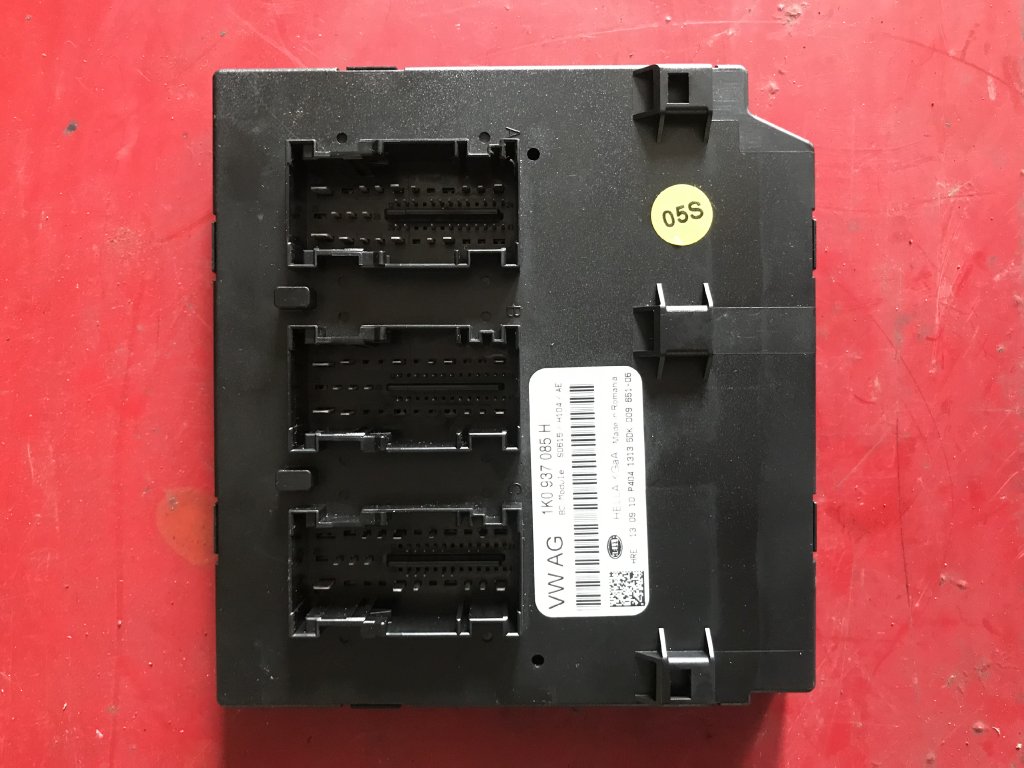

Gateway jednotka 1K0937085H - Datová brána pro VW Golf V/Jetta III/Touran

VCDS IDENTIFIKACE H:

Address 19: CAN Gateway    Labels: 1K0-907-530.clb
Part No SW: 1K0 937 085 H    HW: 1K0 937 085 H
Component: Gateway          H08 0230
Revision: H08 IMP08    Serial number: 0904280123456
Coding: E9817F06500602000002
Shop #: WSC 01279 785 00200
VCID: 3265D8B29F85

No fault code found.

Installed CAN-Bus Systems:
01 - Engine Control Module
02 - Transmission Control Module
03 - ABS Brakes
09 - Central Electronics
15 - Airbag
16 - Steering Wheel Electronics
17 - Instruments
19 - CAN Gateway
25 - Immobilizer
42 - Door Electronics Driver
44 - Steering Assist
52 - Door Electronics Passenger
56 - Radio

KÓDOVÁNÍ 1K0937085H:

6 Bytů kódování:

Byte 0: Powertrain CAN
E9 = Všechny moduly aktivní
- Motor
- Převodovka
- ABS/ESP
- Airbag

Byte 1: Comfort CAN
81 = Standardní konfigurace
- BCM
- Přístrojovka
- Dveřní moduly
- Klimatizace

Byte 2: Infotainment CAN
7F = Plná konfigurace
- Rádio/Navigace
- Telefon
- Zesilovač
- Display

Byte 3: Diagnostic CAN
06 = UDS aktivní
- OBD port
- Diagnostic protokoly
- Flash programming

Byte 4: Speciální funkce
50 = Standard
Bit 0 = Transport mode
Bit 1 = FlexRay ready
Bit 2 = MOST ready
Bit 3 = Ethernet ready
Bit 4 = Component protection
Bit 5 = Secure gateway
Bit 6 = Extended logging
Bit 7 = Development mode

Byte 5: Konfigurace
06 = Evropa
02 = USA
04 = Čína

Příklad:
E9817F065006 = Plná konfigurace, UDS, Evropa

ADAPTACE 1K0937085H:

Kanál 01: Sleep timer
         Rozsah: 0-255 minut
         Default: 10 minut

Kanál 02: Wake-up sensitivity
         Rozsah: 1-10
         Default: 5

Kanál 03: Transport mode
         0 = Normal
         1 = Transport (reduced)

Kanál 04: Development mode
         0 = Production
         1 = Development (logging)

Kanál 05: CAN1 termination
         0 = Off
         1 = On (120 Ohm)

Kanál 06: CAN2 termination
         0 = Off
         1 = On (120 Ohm)

Kanál 07: CAN3 termination
         0 = Off
         1 = On (120 Ohm)

Kanál 08: CAN4 termination
         0 = Off
         1 = On (120 Ohm)

Kanál 09: Gateway mode
         0 = Normal
         1 = Service
         2 = Programming
         3 = Transport

Kanál 10: Security level
         0 = Open
         1 = Standard
         2 = High
         3 = Maximum

Kanál 15: Reset counters
         0 = Reset all

ČASTÉ KÓDY 1K0937085H:

U0001 - High Speed CAN Communication Bus
        → Problém s Powertrain CAN

U0002 - High Speed CAN Communication Bus Performance
        → Výkonnostní problém CAN

U0073 - Control Module Communication Bus Off
        → CAN-Bus vypnutý

U0100 - Lost Communication with ECM/PCM
        → Motor nekomunikuje

U0101 - Lost Communication with TCM
        → Převodovka nekomunikuje

U0121 - Lost Communication with ABS
        → ABS nekomunikuje

U0140 - Lost Communication with BCM
        → BCM nekomunikuje

U0155 - Lost Communication with Cluster
        → Přístrojovka nekomunikuje

U0164 - Lost Communication with HVAC
        → Klimatizace nekomunikuje

U0184 - Lost Communication with Radio
        → Rádio nekomunikuje

U0208 - Lost Communication with Seat Module
        → Sedadlo nekomunikuje

U0415 - Invalid Data Received from ABS
        → Neplatná data z ABS

U1000 - Gateway Internal Error
        → Interní chyba gateway

U1001 - CAN Gateway Timeout
        → Timeout komunikace

U1002 - CAN Bus 1 Error
        → Chyba CAN1

U1003 - CAN Bus 2 Error
        → Chyba CAN2

U1004 - CAN Bus 3 Error
        → Chyba CAN3

U1005 - CAN Bus 4 Error
        → Chyba CAN4

U2000 - Wake-Up Error
        → Chyba probuzení

U2001 - Sleep Error
        → Chyba uspání

U3000 - Control Module
        → Interní chyba modulu

65535 - Internal Control Module
        → Reset/výměna gateway

VÝMĚNA 1K0937085H:

1. Příprava:
   - Odpojit baterii
   - Počkat 10 minut
   - Poznamenat si kódování

2. Demontáž:
   - Pod volantem/palubkou
   - Odpojit 2 konektory
   - Vyjmout jednotku

3. Montáž:
   - Nová jednotka
   - Zapojit konektory
   - Zkontrolovat osazení

4. Inicializace:
   - Připojit baterii
   - VCDS spustit
   [19 - CAN Gateway]

5. Kódování:
   [07 - Coding]
   Zadat původní kód
   nebo použít pomocníka

6. Adaptace:
   [10 - Adaptation]
   Kanál 09 = 0 (Normal mode)
   Kanál 10 = 1 (Standard security)

7. Reset:
   Vypnout zapalování
   Počkat 30 sekund
   Zapnout

8. Kontrola modulů:
   [19 - CAN Gateway]
   [08 - Measuring Blocks]
   Group 125
   Všechny moduly OK

9. Test komunikace:
   Auto-Scan
   Všechny moduly dostupné

KOMUNIKAČNÍ PROBLÉMY H:

1. Diagnostika:
   [19 - CAN Gateway]
   [02 - Fault Codes]
   Zapsat U-kódy

2. Kontrola napájení:
   Měření na konektoru:
   Pin 1 = +12V (KL30)
   Pin 2 = GND
   Pin 16 = +12V (KL15)

3. Kontrola CAN:
   Měření odporu:
   CAN-H to CAN-L = 60 Ohm
   (motor vypnutý)

4. Reset gateway:
   [19 - CAN Gateway]
   [10 - Adaptation]
   Kanál 15 = 0
   [Do It!]

5. Transport mode check:
   Kanál 03 musí být 0
   Pokud 1, změnit na 0

6. Update firmware:
   Pokud dostupný
   Pouze s ODIS

7. Kontrola zakončení:
   Kanály 05-08
   Správné hodnoty

8. Test jednotlivých CAN:
   [08 - Measuring Blocks]
   Group 120-124
   Status každého CAN

ROZŠÍŘENÉ FUNKCE H:

1. UDS protokol:
   [19 - CAN Gateway]
   [07 - Coding]
   Byte 3 = 06 (UDS active)

2. FlexRay ready:
   [10 - Adaptation]
   Development mode ON
   Byte 4, Bit 1 = 1

3. Extended logging:
   Pro diagnostiku
   Byte 4, Bit 6 = 1
   Ukládá komunikaci

4. Component protection:
   Byte 4, Bit 4 = 1
   Připravenost

5. Secure gateway:
   Byte 4, Bit 5 = 1
   Zvýšená bezpečnost

MVB 120 - CAN Powertrain:
1: Status (OK/Error)
2: Bus load (%)
3: Error counter
4: Modules count

MVB 121 - CAN Comfort:
1: Status (OK/Error)
2: Bus load (%)
3: Error counter
4: Modules count

MVB 122 - CAN Infotainment:
1: Status (OK/Error)
2: Bus load (%)
3: Error counter
4: Modules count

MVB 123 - CAN Diagnostic:
1: Status (OK/Error)
2: Active session
3: Data rate (kbit/s)
4: Protocol (KWP/UDS)

MVB 125 - Module Status:
1: Engine (OK/Missing)
2: Trans (OK/Missing)
3: ABS (OK/Missing)
4: BCM (OK/Missing)

MVB 126 - Module Status 2:
1: Airbag (OK/Missing)
2: Cluster (OK/Missing)
3: Climate (OK/Missing)
4: Radio (OK/Missing)

MVB 130 - Gateway Info:
1: Operating hours
2: Reset counter
3: Software version
4: Hardware version

MVB 135 - Performance:
1: CPU load (%)
2: RAM usage (%)
3: Temperature (°C)
4: Voltage (V)

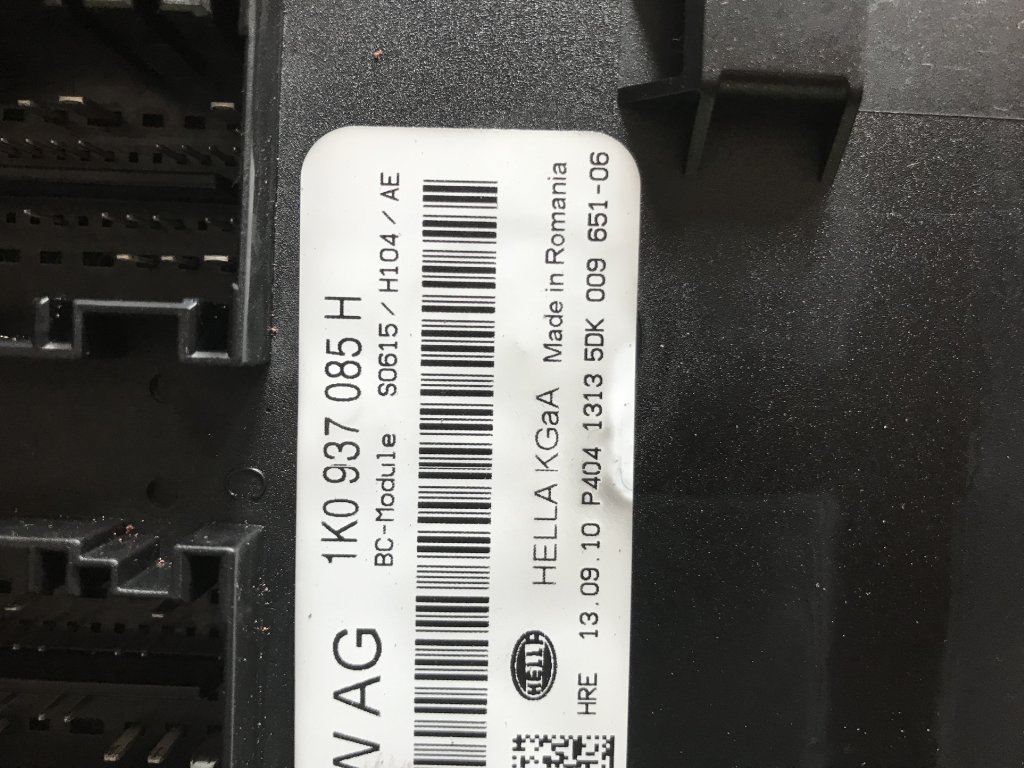

Správná identifikace:
Address 19: CAN Gateway
Part No: 1K0 937 085 H
Component: Gateway H08
