Komfortní jednotka 1K0959433BL - Centrální řídicí jednotka komfortní elektroniky VW Golf VI/Jetta
Kód: 2005
Detailní popis produktu
📋 ZÁKLADNÍ INFORMACE

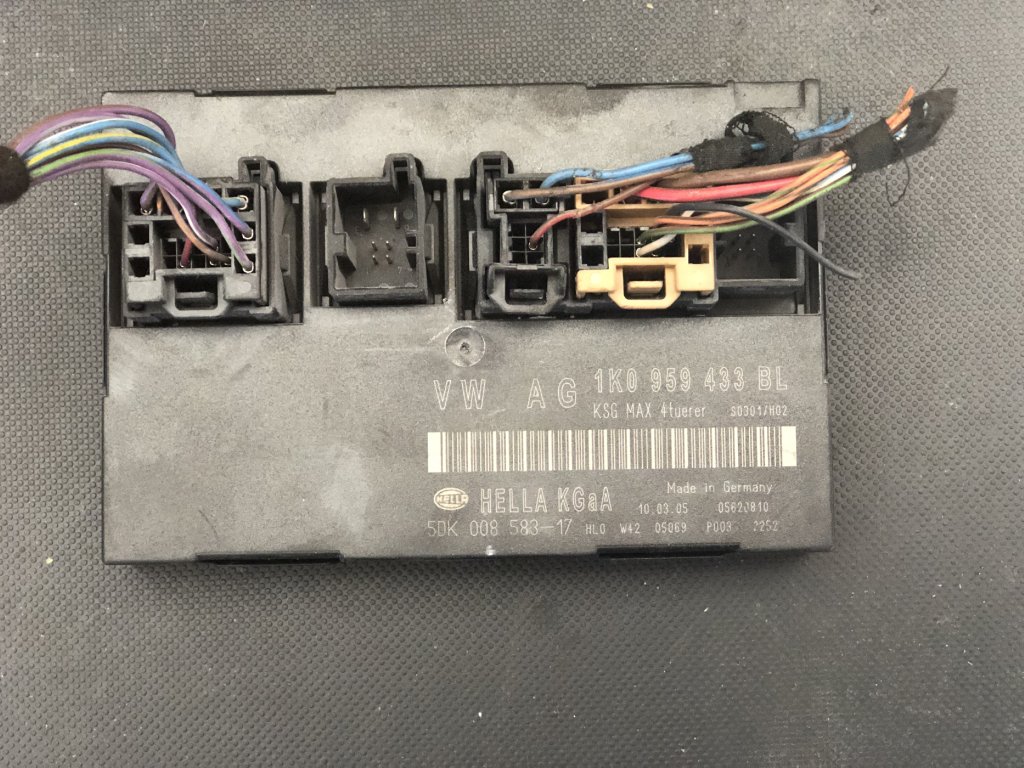

Jednotka 1K0959433BL je vysoce pokročilá centrální řídicí jednotka komfortní elektroniky (Central Convenience Control Module) používaná ve vozidlech VW Golf VI, Jetta VI, Tiguan a dalších modelech platformy PQ35+ z let 2009-2013. Tato jednotka představuje předposlední vývojový stupeň řady 1K0 s plnou podporou KESSY, rozšířenými komfortními funkcemi a Component Protection.
Klíčové údaje:
- 🏭 Výrobce: Hella/Continental pro VAG
- ⚙️ Typ systému: Komfortní modul (CCM) pokročilý
- 📅 Období výroby: 2009-2013
- 💡 Platforma: PQ35+ (Golf VI, Jetta VI)
- 🔐 Označení: J393 - Komfortní jednotka
- 📍 Umístění: Pod přístrojovou deskou (centrálně)
- 🔧 Verze: BL = vysoká výbava, KESSY ready
🔧 TECHNICKÉ PARAMETRY
Elektrické parametry:
• Napájecí napětí: 12V DC (rozsah 9-16V)
• Klidový odběr: < 2 mA (deep sleep mode)
• Provozní proud: Max. 28A
• Wake-up čas: < 12ms
• Ochrana: Vícestupňová ochrana
Hardware specifikace:
• Procesor: Freescale MPC5xx (32-bit PowerPC)
• RAM: 768 KB
• Flash paměť: 6 MB
• EEPROM: 96 KB
• Počet I/O: 144+ kanálů
• PWM výstupy: 18 kanálů
• Konektory: 5-7x multi-pin
Komunikace:
• CAN-Bus High Speed: 500 kbit/s (3 kanály)
• CAN-Bus Comfort: 100 kbit/s
• LIN-Bus: 6 kanálů (19.2 kbit/s)
• MOST Bus: Připraveno/částečně aktivní
• FlexRay: Připraveno
• Diagnostika: UDS protokol
🚗 KOMPATIBILNÍ VOZIDLA
Primární použití (1K0959433BL):
VW modely: • Golf VI (5K) - 2009-2013 (střední/vyšší výbavy)
• Golf Plus (5M) - 2009-2014
• Jetta VI (16) - 2010-2014
• Tiguan I (5N) - 2009-2015
• Scirocco III (13) - 2009-2014
• Touran I (1T) - 2010 facelift
• Passat B7 (36) - některé verze
Seat modely: • Leon II (1P) - 2009-2012 facelift
• Altea/XL/Freetrack (5P) - 2009-2015
• Alhambra II (7N) - 2010-2015
Škoda modely: • Octavia II (1Z) - 2009-2013 facelift
• Yeti (5L) - 2009-2014
• Superb II (3T) - 2009-2013
Výbavové stupně s BL:
| Výbava | KESSY | Funkce | Poznámka |
|---|---|---|---|
| Trendline | Ne | Základní+ | Možný upgrade |
| Comfortline | Příprava | Rozšířené | Standard BL |
| Highline | Ano/Volba | Plné | Ideální BL |
| GTI/GTD | Ano | Performance | Plná BL |
| R/R-Line | Ano | Maximum | Premium BL |
⚡ FUNKCE JEDNOTKY BL
1. KESSY - Bezkličový systém (Gen1+):
KESSY funkce pro BL: • Keyless Entry - automatické odemčení
• Keyless Go - start tlačítkem
• Advanced Key - pokročilé funkce
• Proximity Detection - detekce 1.5-2m
• Safe Lock - dvojité zamčení
• Walk Away Lock - automatické zamčení
Antény a detekce: • 4 externí antény (dveře + kufr)
• 3 interní antény
• Kapacitní senzory v klikách
• Detekce v reálném čase
2. Pokročilé centrální zamykání:
Zamykací funkce: • Progressive Unlock - postupné odemykání
• Selective Unlock - výběrové odemykání
• Auto Lock - dle rychlosti (15 km/h)
• Auto Unlock - při vytažení klíče
• Crash Unlock - při aktivaci airbagu
• Child Lock - elektronická pojistka
• Deadlock - mechanické blokování
3. Komfortní ovládání oken a střechy:
Elektrická okna: • One-Touch všechna okna (nahoru/dolů)
• Comfort Open - otevření klíčem
• Comfort Close - zavření klíčem
• Remote Control - dálkové ovládání
• Rain Close - automatické při dešti
• Anti-Trap - ochrana proti sevření
• Thermal Protection - tepelná ochrana
Panoramatická střecha: • Plná integrace ovládání
• Comfort open/close
• Rain sensor close
• Anti-trap protection
• Ventilation position
4. Světelné funkce:
Coming/Leaving Home: • Nastavitelný čas 0-60s
• Intenzita 30-100%
• Světelný senzor aktivace
• Follow me home
Ambientní osvětlení: • 10 barev (dle výbavy)
• 3 zóny
• Dimming plynulý
• Welcome light
5. Elektrická zrcátka s pamětí:
Funkce zrcátek: • Memory - 3 pozice
• Reverse Dip - sklápění při couvání
• Power Fold - elektrické sklápění
• Auto Fold - při zamčení
• Synchronous - synchronní nastavení
• Heating - automatické vyhřívání
• Auto Dimming - zatmavování (řidič)
6. Alarm a zabezpečení:
Integrovaný alarm: • Volumetrické čidlo (ultrazvuk)
• Perimetrická ochrana
• Anti-tow senzor (náklon)
• Backup siréna (vlastní baterie)
• LED indikace stavu
• Panic alarm
🔄 VERZE A NÁHRADY
Pozice BL v hierarchii:
| Číslo dílu | Verze | Období | KESSY | Úroveň |
|---|---|---|---|---|
| 1K0959433L | L | 2007-2009 | Příprava | Střední |
| 1K0959433AK | AK | 2007-2012 | Ano Gen1 | Vyšší |
| 1K0959433BH | BH | 2009-2012 | Ano Gen1 | Vysoká |
| 1K0959433BL | BL | 2009-2013 | Ano Gen1+ | Premium |
| 1K0959433CP | CP | 2010-2014 | Ano Gen2 | Ultimate |
Možnosti náhrady pro BL:
Kompatibilní náhrady: • 1K0959433BL → BL (identická)
• 1K0959433BH → BL (upgrade, snadný)
• 1K0959433AK → BL (upgrade, složitější)
• 1K0959433BL → CP (možné s úpravami)
Důležité při výměně: • Component Protection - aktivní, nutná deaktivace
• KESSY - nutná nová adaptace všech klíčů
• Immobilizer - párování s immo
• Long Coding - přenos nebo nové
🛠️ DIAGNOSTIKA A KÓDOVÁNÍ
Diagnostické adresy:
• 09 - Central Electronics (hlavní)
• 05 - KESSY (pokud oddělené)
• 46 - Comfort System (alternativa)
• 19 - CAN Gateway (pro komunikaci)
Security Access kódy:
| Účel | Kód | Použití |
|---|---|---|
| Basic Access | - | Čtení dat |
| Security Login | 31347 | Kódování |
| Advanced Access | 20103 | KESSY/CP |
| Component Prot | 20103/SFD | Deaktivace |
Long Coding BL (22 bytů):
LONG CODING PRO 1K0959433BL:
Byte 00: Základní nastavení
Bit 0: Řízení (0=LHD, 1=RHD)
Bit 1: KESSY installed
Bit 2: Alarm active
Bit 3: Component Protection
Bit 4-7: Market (0=EU, 1=NAR, 2=RoW)
Byte 01: KESSY funkce
Bit 0: Keyless Entry
Bit 1: Keyless Go
Bit 2: Advanced Key
Bit 3: Approach Light
Bit 4: Walk Away Lock
Bit 5: Safe Lock
Bit 6: Trunk Access
Bit 7: Emergency Card
Byte 02: Zamykání
Bit 0: Selective Unlock
Bit 1: Progressive Unlock
Bit 2: Auto Lock Speed
Bit 3: Auto Lock Time
Bit 4: Auto Unlock
Bit 5: Crash Unlock
Bit 6: Deadlock
Bit 7: Confirmation
Byte 03: Okna
Bit 0: One-Touch all
Bit 1: Comfort Open
Bit 2: Comfort Close
Bit 3: Remote Windows
Bit 4: Rain Close
Bit 5: Key Hold Time
Bit 6: Anti-Trap all
Bit 7: Thermal Protect
Byte 04: Světla
Bit 0: Coming Home
Bit 1: Leaving Home
Bit 2: Time Adjust
Bit 3: Intensity
Bit 4: Ambient Light
Bit 5: Footwell
Bit 6: Door Warning
Bit 7: Puddle Light
Byte 05: Zrcátka
Bit 0: Power Adjust
Bit 1: Power Fold
Bit 2: Memory
Bit 3: Reverse Dip
Bit 4: Auto Fold Lock
Bit 5: Heating
Bit 6: Auto Dimming
Bit 7: Synchronous
Byte 06: Alarm
Bit 0: Interior Sensor
Bit 1: Tilt Sensor
Bit 2: Backup Horn
Bit 3: Perimeter
Bit 4: LED Flash
Bit 5: Panic Button
Bit 6: Chirp Confirm
Bit 7: Silent Mode
Byte 07-21: Další funkce...
Typické kódování BL:
6F 7F 7F 7F 3F 7F 3F ...
⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ
TOP problémy 1K0959433BL:
| Závada | Příznaky | Příčina | Řešení | Cena |
|---|---|---|---|---|
| Component Protection | Nelze kódovat | CP aktivní | ODIS/SFD unlock | 1.500-3.000 Kč |
| KESSY not detected | Klíč nedetekován | Slabá baterie/anténa | Výměna baterie/antény | 500-3.000 Kč |
| Convenience malfunction | DO nefunguje | RF modul 433/434 | Výměna modulu | 2.000-4.000 Kč |
| Memory loss | Ztráta pozic | EEPROM corrupt | Nová adaptace | 1.000-2.000 Kč |
| Window not working | Okno nefunguje | Ztráta inicializace | Rekalibrace | 500-1.000 Kč |
| Mirror fold error | Zrcátka nesklápí | Motor/převody | Výměna motoru | 2.000-3.500 Kč |
| Alarm false trigger | Falešné poplachy | Citlivost čidla | Kalibrace | 800-1.500 Kč |
| CAN communication | Výpadky modulů | Gateway/bus | Diagnostika CAN | 1.500-3.000 Kč |
| Water damage | Různé závady | Zatečení | Vysušení/výměna | 5.000-12.000 Kč |
Diagnostické kódy BL specifické:
00003 - Control Module - No Communication
00287 - KESSY Control Module
00288 - KESSY Antenna Driver Door
00289 - KESSY Antenna Passenger Door
00290 - KESSY Antenna Rear
00291 - KESSY Antenna Trunk
00532 - Supply Voltage B+ Low
00668 - Terminal 30 Low
00778 - Steering Angle Sensor
00907 - Load Management
00928 - Locking Module Driver
00929 - Locking Module Passenger
01044 - Control Module Incorrectly Coded
01134 - Alarm Horn
01176 - Key 1 Signal Too Low
01177 - Key 2 Signal Too Low
01178 - Key 3 Signal Too Low
01179 - Key 4 Signal Too Low
01299 - Diagnostic Interface J533
01330 - Central Control Module
01331 - Door Control Module Driver
01332 - Door Control Module Passenger
01333 - Door Control Module Rear Left
01334 - Door Control Module Rear Right
01336 - Data Bus Missing Message
01359 - CAN Gateway
01542 - Angle Sensor Door Handle
01598 - Driver Door Handle Touch
01599 - Passenger Door Handle Touch
02635 - Component Protection Active
02694 - KESSY Malfunction
💡 POSTUPY PROGRAMOVÁNÍ
Component Protection deaktivace BL:
DEAKTIVACE COMPONENT PROTECTION PRO BL:
Metoda 1: VCDS s SFD (online)
1. Připojení VCDS s internetem
[09 - Central Electronics]
2. Security Access:
[16 - Security Access]
Code: 20103
3. Adaptation:
[10 - Adaptation]
IDE00265 - Component Protection
Read current value (Active)
4. SFD generace:
- VCDS automaticky nabídne SFD
- Online generace kódu
- Automatické použití
5. Nová hodnota:
IDE00265 = 0 (Deactivated)
[Save]
Metoda 2: ODIS (offline možné)
1. ODIS Engineering mode
[Diagnostic]
[09 - Central Electronics]
2. Special Functions:
[Component Protection]
[Deactivate]
3. Generate SFD:
- Export request
- Online portal
- Import response
4. Apply & Save
Cena: 1.500-3.000 Kč
Čas: 30-60 minut
KESSY adaptace pro BL:
KESSY SETUP PRO 1K0959433BL:
Předpoklady:
- Component Protection OFF
- Hardware kompletní
- Min. 2 KESSY klíče
1. Aktivace KESSY v Long Coding:
[09 - Central Electronics]
[07 - Long Coding]
Byte 00, Bit 1 = 1 (KESSY installed)
Byte 01 = 11111111 (všechny KESSY funkce)
[Save]
2. Adaptace počtu klíčů:
[10 - Adaptation]
Channel 01 nebo
IDE04967 - Number of keys
New value: 2-4 (počet klíčů)
[Save]
3. Učení jednotlivých klíčů:
Channel 05-08 nebo
IDE04968-04971 - Key 1-4
Pro každý klíč:
- Vložit klíč do čtečky (sloupek)
- Stisknout unlock 2x
- Čekat na LED potvrzení
- [Save]
4. Kalibrace antén:
Channel 10-13 nebo
IDE05123-05126 - Antenna calibration
Každá anténa:
- Test signálu
- Nastavení citlivosti
- Uložení
5. Nastavení funkcí:
Channel 20 - Approach unlock
Value: 1 (active)
Channel 21 - Walk away lock
Value: 1 (active)
Channel 22 - Safe lock
Value: 1 (active)
6. Test kompletního systému:
- Přiblížení s klíčem
- Dotek kliky
- Start tlačítkem
- Vzdálení a zamčení
Paměť zrcátek a sedadel BL:
AKTIVACE PAMĚTI PRO BL:
1. Long Coding aktivace:
Byte 05, Bit 2 = 1 (Memory active)
2. Přiřazení ke klíčům:
[10 - Adaptation]
Channel 30 - Memory to key
Value: 1 (key dependent)
3. Počet pamětí:
Channel 31 - Memory slots
Value: 3 (3 pozice)
4. Uložení pozic:
Fyzicky na vozidle:
- Nastavit požadovanou pozici
- Držet SET + 1/2/3
- Pípnutí = uloženo
5. Test vyvolání:
- Krátce stisknout 1/2/3
- Automatický pohyb
6. Přiřazení ke klíči:
- S klíčem 1 uložit pozici
- Klíč 2 = jiná pozice
- Automatické při odemčení
Rain close aktivace:
RAIN CLOSE PRO BL:
1. Hardware check:
- Rain sensor přítomen
- Připojen na BCM/Gateway
2. Long Coding:
Byte 03, Bit 4 = 1 (Rain close)
3. Adaptace citlivosti:
Channel 40 - Rain threshold
Value: 30 (střední citlivost)
4. Časová prodleva:
Channel 41 - Rain delay
Value: 10 (10 sekund)
5. Rozsah zavírání:
Channel 42 - Close range
Value: 2 (okna + střecha)
6. Test:
- Simulace deště
- Automatické zavření
📊 PINOUT A ZAPOJENÍ BL
Hlavní konektory 1K0959433BL:
T52a - Hlavní konektor (52-pin):
| Pin | Funkce | Signál |
|---|---|---|
| 1 | Kl.30 | 12V permanent |
| 2 | Kl.31 | GND |
| 3 | Kl.15 | Ignition |
| 4 | Kl.58 | Lights dimmer |
| 5-6 | CAN-H Comfort | 100kb/s |
| 7-8 | CAN-L Comfort | 100kb/s |
| 9-10 | CAN-H Extended | 500kb/s |
| 11-12 | CAN-L Extended | 500kb/s |
| 13-18 | LIN Bus 1-6 | Doors/modules |
| 19-22 | KESSY Ant 1 | Driver door |
| 23-26 | KESSY Ant 2 | Passenger |
| 27-30 | KESSY Ant 3 | Rear area |
| 31-34 | KESSY Ant 4 | Trunk |
| 35-38 | Touch sensors | Door handles |
| 39-42 | Window motors | Control |
| 43-46 | Mirror control | Memory |
| 47-50 | Alarm sensors | Interior |
| 51-52 | Reserve | Future |
T32b - Sekundární (32-pin):
| Pin | Funkce |
|---|---|
| 1-8 | Door locks |
| 9-16 | Window switches |
| 17-24 | Lighting |
| 25-32 | Sensors |
🚨 MĚŘICÍ BLOKY VCDS
MVB 001 - KESSY Status:
Pole 1: KESSY Active
0=Off / 1=On / 2=Search
Pole 2: Key Detected
0=None / 1-4=Key ID
Pole 3: Signal Strength
0-100% RSSI
Pole 4: Key Battery
OK/Low/Critical
MVB 002 - Comfort Status:
Pole 1: Central Lock
Locked/Unlocked/Safe
Pole 2: Windows Position
0-100% each
Pole 3: Sunroof Position
Closed/Open/Tilt %
Pole 4: Mirrors
Normal/Folded/Memory
MVB 003 - Memory:
Pole 1: Active Memory
0/1/2/3
Pole 2: Key Assignment
Key 1-4 to Memory
Pole 3: Last User
Key ID
Pole 4: Save Count
0-65535
MVB 010 - Alarm:
Pole 1: Alarm Armed
Yes/No
Pole 2: Interior Sensor
Active/Bypass
Pole 3: Tilt Sensor
OK/Triggered
Pole 4: Last Trigger
Source code
📈 CENY A DOSTUPNOST 2024
Ceny jednotky 1K0959433BL:
| Stav | Cena | Záruka | Dostupnost |
|---|---|---|---|
| Použitý originál | 4.000-6.500 Kč | Bez záruky | Dostupné |
| Použitý testovaný | 6.500-9.000 Kč | 3 měsíce | Běžné |
| Repasovaný | 9.000-13.000 Kč | 6-12 měsíců | Na objednávku |
| Nový aftermarket | 12.000-17.000 Kč | 12 měsíců | Vzácné |
| Nový originál VAG | 20.000-28.000 Kč | 24 měsíců | Speciální obj. |
Srovnání verzí:
| Verze | Cena použitá | KESSY | CP |
|---|---|---|---|
| 1K0959433AK | 3.500-6.000 Kč | Gen1 | Možná |
| 1K0959433BH | 3.800-6.500 Kč | Gen1 | Ano |
| 1K0959433BL | 4.000-6.500 Kč | Gen1+ | Ano |
| 1K0959433CP | 5.000-8.000 Kč | Gen2 | Ano |
Související komponenty:
| Položka | Cena |
|---|---|
| KESSY klíč | 4.500-7.000 Kč |
| KESSY anténa | 2.000-3.500 Kč |
| Touch sensor klika | 3.500-5.000 Kč |
| Start button | 1.500-2.500 Kč |
| Komplet KESSY kit | 18.000-30.000 Kč |
| Component Protection | 1.500-3.000 Kč |
🔍 IDENTIFIKACE BL
Jak poznat 1K0959433BL:
Fyzická identifikace: • Štítek 1K0959433BL
• Výrobce Hella
• 5-7 konektorů
• Středně velká jednotka
• Stříbrný kryt
VCDS identifikace:
Address 09: Central Electronics
---------------------
Part No SW: 1K0 959 433 BL HW: 1K0 959 433 BL
Component: BCM PQ35 H+ 0418
Revision: 00418001
Serial: 00000XXXXXXXXX
Coding: 6F7F7F7F3F7F3F000000000000
Shop #: WSC 12345 123 12345
VCID: 3456789ABCDEF
KESSY: Installed Gen1+
Component Protection: Active
🔋 ÚDRŽBA A ŽIVOTNOST
Preventivní údržba BL:
Kontrolní body: • KESSY antény - čištění kontaktů
• Touch senzory - kalibrace ročně
• Baterie klíčů - výměna co 2 roky
• Software - update při problémech
• Konektory - kontrola koroze
Životnost: • CCM jednotka: 10-15 let
• KESSY systém: 8-12 let
• Touch senzory: 6-10 let
• RF modul: 8-10 let
🛡️ VÝHODY A NEVÝHODY BL
Výhody:
• ✅ KESSY Gen1+ - spolehlivý systém
• ✅ Dobrý poměr cena/výkon
• ✅ Široká kompatibilita
• ✅ Dostupnost - běžná verze
• ✅ Méně složitá než CP
Nevýhody:
• ❌ Component Protection aktivní
• ❌ Není Gen2 KESSY
• ❌ Vyšší cena než AK
• ❌ Nutný ODIS pro CP
• ❌ Složitější diagnostika
🎯 ZÁVĚREČNÉ HODNOCENÍ
Verdikt:
Jednotka 1K0959433BL představuje optimální volbu pro vozidla Golf VI a příbuzné modely s požadavkem na KESSY systém a pokročilé komfortní funkce. Nabízí výborný poměr ceny a výkonu, spolehlivý KESSY Gen1+ a všechny důležité komfortní funkce. Component Protection je překážkou, ale zvládnutelnou s proper tools.
Doporučení:
- Ideální pro: Golf VI Comfortline/Highline
- KESSY retrofit: Výborná volba
- Výměna: Nutná deaktivace CP
- Alternativa: AK pro nižší cenu, CP pro Gen2
Buďte první, kdo napíše příspěvek k této položce.
