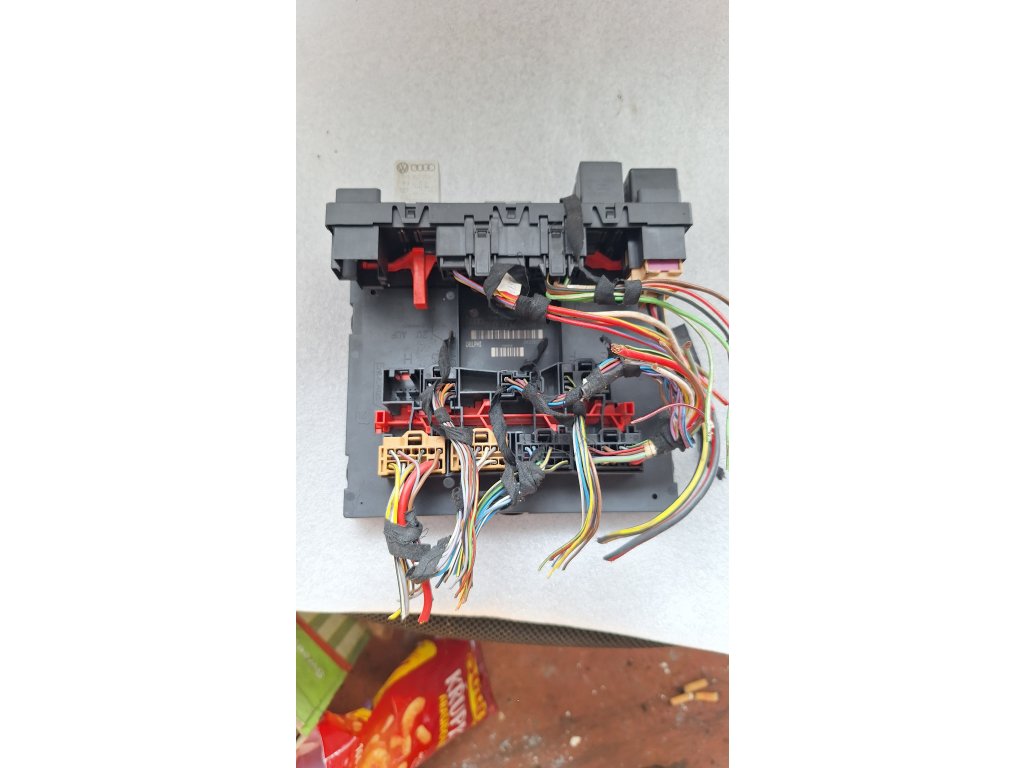

Jednotka 1K0937049 - Gateway pro VW Golf V/VI a PQ35 platformu

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 1K0937049 je samostatný Gateway modul (datová brána) používaný ve vozidlech platformy PQ35 včetně VW Golf V/VI (2003-2012), Škoda Octavia II, Seat Leon II a dalších. POZOR: Toto NENÍ komfortní jednotka BCM, ale pouze Gateway pro komunikaci mezi CAN sběrnicemi. BCM funkce zajišťuje jiná jednotka (typicky 1K0937086 nebo 1K0937089).

Klíčové údaje:

• 🏭 Výrobce: Continental/VDO pro VW Group
• ⚙️ Typ jednotky: Gateway/Datová brána (NE BCM!)
• 📅 Období výroby: 2003-2012
• 💡 Platforma: PQ35 (Golf V/VI, Octavia II)
• 🔐 Označení: J533 - Gateway
• 📍 Umístění: Za přístrojovým štítem
• 🔧 Generace: Samostatný Gateway
• 🚗 Modely: Golf V/VI, Octavia II, Leon II

⚠️ DŮLEŽITÉ UPOZORNĚNÍ

Toto NENÍ komfortní jednotka!

• ❌ NEMÁ funkce centrálního zamykání
• ❌ NEMÁ ovládání oken
• ❌ NEMÁ řízení osvětlení
• ✅ JE TO pouze komunikační brána
• ✅ Propojuje CAN sběrnice
• ✅ Umožňuje diagnostiku

Komfortní funkce zajišťuje:

• 1K0937086 - Standard BCM
• 1K0937089 - High-line BCM

🔧 TECHNICKÉ PARAMETRY GATEWAY

Elektrické parametry:

• Napájecí napětí: 12V DC (9-16V)
• Klidový odběr: < 5 mA
• Provozní odběr: 100-300 mA
• Wake-up čas: < 50ms
• Ochrana: Interní pojistka

Hardware specifikace:

• Procesor: Infineon C167 (16-bit)
• Frekvence: 40 MHz
• RAM: 64 KB
• Flash paměť: 512 KB
• EEPROM: 16 KB
• CAN kontroléry: 3x
• Konektory: 2x (T20, T16)

Komunikace:

• CAN-Bus Comfort: 100 kbit/s
• CAN-Bus Drive: 500 kbit/s
• CAN-Bus Infotainment: 100 kbit/s
• K-Line: Diagnostická
• Protokol: TP2.0

Funkce Gateway:

• CAN router mezi sběrnicemi
• Diagnostický přístup všem modulům
• Wake-up/Sleep management
• Filtrování CAN zpráv
• Překlad rychlostí CAN

🚗 POUŽITÍ V MODELECH

Vozidla s 1K0937049:

Konfigurace s odděleným Gateway: • Golf V (2003-2008) - některé verze
• Golf VI (2008-2012) - základní verze
• Jetta V/VI - některé trhy
• Touran I - některé verze
• Caddy III - základní výbava

Typická konfigurace:

• Gateway: 1K0937049 (za přístrojovkou)
• BCM: 1K0937086 (pod palubkou vlevo)
• Oddělené funkce

Verze jednotky 1K0937049:

⚡ FUNKCE GATEWAY 1K0937049

1. CAN-Bus routing:

Propojení sběrnic: • Comfort CAN → Drive CAN
• Drive CAN → Infotainment CAN
• Rychlostní přizpůsobení
• Filtrování zpráv
• Prioritizace důležitých dat

2. Diagnostický přístup:

Diagnostic gateway: • Centrální bod pro diagnostiku
• Přístup ke všem modulům
• UDS routing (novější)
• KWP2000 podpora
• Component list správa

3. Network management:

Správa sítě: • Wake-up signály
• Sleep mode koordinace
• Bus load monitoring
• Error detection CAN
• Recovery mechanismy

4. Instalační seznam:

Component management: • Seznam všech modulů
• Verze software
• Kódování informace
• VIN synchronizace
• Update koordinace

🔄 ROZDÍL MEZI GATEWAY A BCM

Srovnání funkcí:

Kdy je použit samostatný Gateway:

• Základní výbava vozidla
• Starší verze PQ35
• Některé exportní trhy
• Specifické konfigurace

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostické informace:

VCDS/VAG-COM IDENTIFIKACE:

Address 19: CAN Gateway    Labels: 1K0-937-049.lbl
Part No SW: 1K0 937 049 J    HW: 1K0 937 049 J
Component: Gateway    H05 0120
Revision: H05    Serial number: 0000123456
Coding: 0000002
Shop #: WSC 00066 000 00000
VCID: 2859A0607D4B

No fault code found.

Installed control modules:
01-Engine: 03L 906 022 A
02-Auto Trans: 02E 300 051 L
03-ABS Brakes: 1K0 907 379 AD
08-Auto HVAC: 1K0 907 044 BS
09-Cent. Elect.: 1K0 937 086 G
15-Airbags: 1K0 909 605 T
16-Steering wheel: 1K0 953 549 F
17-Instruments: 1K0 920 961 A
19-CAN Gateway: 1K0 937 049 J
25-Immobilizer: 1K0 953 257
42-Door Elect, Driver: 1K0 959 701 F
44-Steering Assist: 1K0 909 144 E
52-Door Elect, Pass: 1K0 959 702 F
56-Radio: 1K0 035 186 P

Kódování 1K0937049:

KÓDOVÁNÍ GATEWAY:

7-místné kódování (0000XXX):

Příklady:
0000002 = Standard, 3 CAN
0000006 = S infotainment CAN
0000012 = Export verze

Dekódování:
Poslední číslice:
2 = Evropa standard
6 = S infotainment
12 = USA/Kanada

Adaptační kanály:

ADAPTACE 1K0937049:

Kanál 00: Reset gateway
Hodnota: 0

Kanál 01: CAN-Bus rychlost
00 = Auto
01 = Comfort 100k
02 = Drive 500k

Kanál 02: Wake-up zdroj
00 = Všechny
01 = Pouze důležité

Kanál 03: Sleep timer
0-255 = Sekund

Kanál 04: Diagnostický protokol
00 = KWP2000
01 = UDS

⚠️ ČASTÉ ZÁVADY 1K0937049

Problémy Gateway:

Diagnostické kódy DTC:

ČASTÉ KÓDY 1K0937049:

00778 - Steering Angle Sensor
        004 - No Signal/Communication
        → Ztráta komunikace G85

01044 - Control Module Incorrectly Coded
        → Špatné kódování

01299 - Diagnostic Interface for Data Bus
        002 - Lower Limit Exceeded
        → Gateway problém

01314 - Engine Control Module
        004 - No Signal/Communication
        → Ztráta komunikace s ECU

01317 - Instrument Cluster
        004 - No Signal/Communication
        → Ztráta komunikace

01330 - Central Electronics
        004 - No Signal/Communication
        → BCM nekomunikuje

01331 - Door Electronics Driver
        004 - No Signal/Communication
        → Modul dveří

02325 - Control Module Installation List
        005 - No or Incorrect Basic Setting
        → Chybný seznam modulů

U0001 - High Speed CAN
        → CAN-Bus problém

U0100 - Lost Communication with ECM/PCM
        → Motor nekomunikuje

U0121 - Lost Communication with ABS
        → ABS nekomunikuje

U0155 - Lost Communication with Cluster
        → Přístrojovka nekomunikuje

💡 POSTUPY PRO 1K0937049

Výměna Gateway:

VÝMĚNA 1K0937049:

PŘÍPRAVA:
1. Zaznamenat:
   - Kódování
   - Seznam modulů
   - Verze software

2. Nářadí:
   - Plastové páčidla
   - VCDS/VAG-COM

DEMONTÁŽ:
1. Odpojit baterii (-)
2. Demontovat:
   - Volant (pro přístup)
   - Kryty sloupku řízení
   - Přístrojový štít (částečně)
3. Gateway lokace:
   - Za přístrojovkou
   - Uprostřed nebo vlevo
4. Odpojit:
   - 2x konektor (T20, T16)

MONTÁŽ:
1. Nový Gateway
2. Zapojit konektory
3. Sestavit zpět

PROGRAMOVÁNÍ:
1. Připojit baterii
2. VCDS:
   [19 - CAN Gateway]
   [07 - Coding]
   Zadat původní kód

3. Reset seznamu:
   [04 - Basic Settings]
   Group 001

4. Test komunikace:
   [08 - Read DTCs]
   Ve všech modulech

Reset Installation List:

RESET SEZNAMU MODULŮ:

VCDS POSTUP:
1. [19 - CAN Gateway]
2. [04 - Basic Settings]
3. Group 001
4. [Go!]
5. Čekat na dokončení
6. Vypnout zapalování
7. Počkat 30 sekund
8. Zapnout zapalování
9. [02 - Auto-Scan]
10. Kontrola všech modulů

📊 MĚŘICÍ BLOKY VCDS

MVB pro 1K0937049:

MVB 001: Status
1: Comfort CAN status
2: Drive CAN status
3: Infotainment CAN
4: Sleep/Wake status

MVB 002: Bus load
1: Comfort CAN (%)
2: Drive CAN (%)
3: Infotainment (%)
4: Diagnostic (%)

MVB 003: Errors
1: CAN error counter
2: Lost messages
3: Bus-off events
4: Recovery count

MVB 004: Timing
1: Wake-up time (ms)
2: Sleep timer (s)
3: Active time (s)
4: Gateway uptime

MVB 005: Modules
1: Detected modules
2: Missing modules
3: New modules
4: Total count

📈 CENY 1K0937049 (2024)

Ceny jednotky:

Servisní náklady:

🔍 IDENTIFIKACE JEDNOTKY

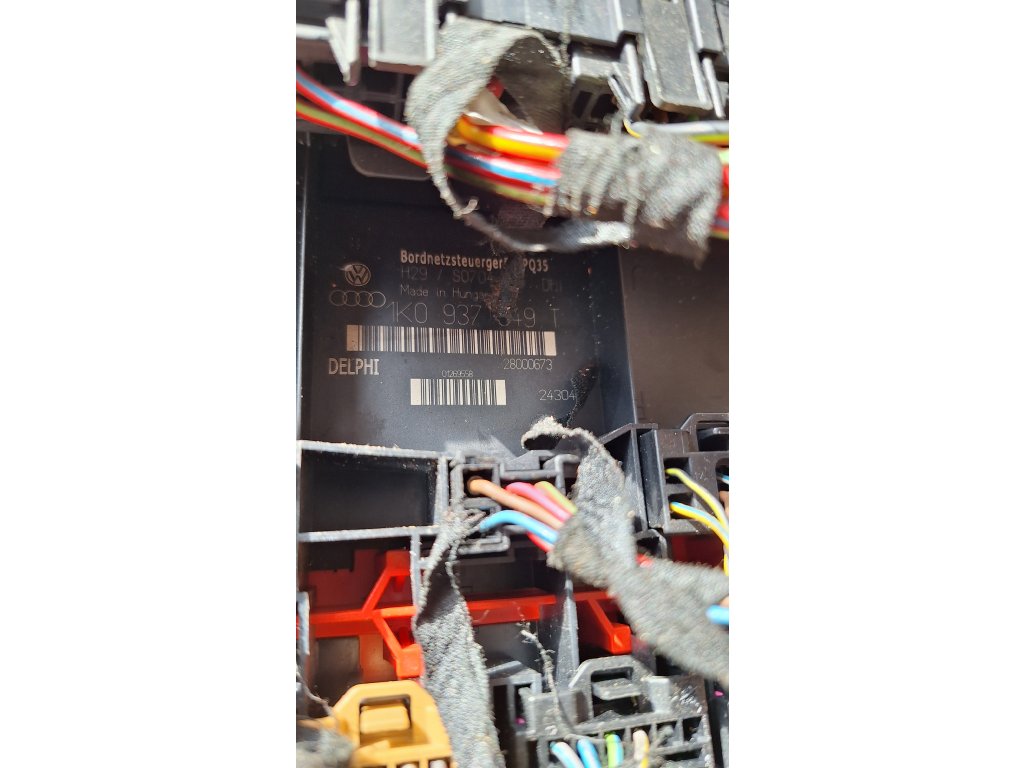

Jak poznat 1K0937049:

Fyzická identifikace: • Štítek: 1K0937049
• Označení: "Gateway" nebo "J533"
• Umístění: Za přístrojovkou
• Konektory: Pouze 2
• Velikost: Malá krabička
• Barva: Černá

VCDS identifikace:

Address 19: CAN Gateway
NE Address 09: Cent. Elect.!

Jak poznat, že máte Gateway místo BCM:

• Komfortní funkce nefungují přes adresu 19
• Na adrese 09 je jiná jednotka (BCM)
• Gateway má pouze 2 konektory
• Menší rozměry než BCM

🛡️ VÝHODY A NEVÝHODY

Výhody 1K0937049:

• ✅ Levný
• ✅ Jednoduchá výměna
• ✅ Spolehlivý
• ✅ Malé rozměry

Nevýhody 1K0937049:

• ❌ Žádné komfortní funkce
• ❌ Pouze routing
• ❌ Složitější systém (2 jednotky)

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

1K0937049 je samostatný Gateway modul, NE komfortní jednotka. Zajišťuje pouze komunikaci mezi CAN sběrnicemi. Pro komfortní funkce je nutná samostatná BCM jednotka (1K0937086/089).

Důležité:

• ⚠️ NENÍ to BCM!
• ✅ Pouze Gateway funkce
• 💡 BCM je samostatně
• 🔧 Jednoduchá diagnostika

Hodnocení:

⭐⭐⭐ 7/10 (jako Gateway)

• Funkčnost: 8/10
• Spolehlivost: 8/10
• Cena: 9/10
• Jednoduchost: 7/10

📝 DŮLEŽITÉ POZNÁMKY

Časté omyly:

1. Gateway NENÍ BCM
2. Neovládá komfortní funkce
3. Pouze propojuje CAN
4. BCM je jinde (adresa 09)

Kdy potřebujete Gateway:

• Diagnostika nefunguje
• CAN komunikační chyby
• Installation list problémy

Kdy potřebujete BCM:

• Problémy se zamykáním
• Nefungují okna
• Problémy s osvětlením
