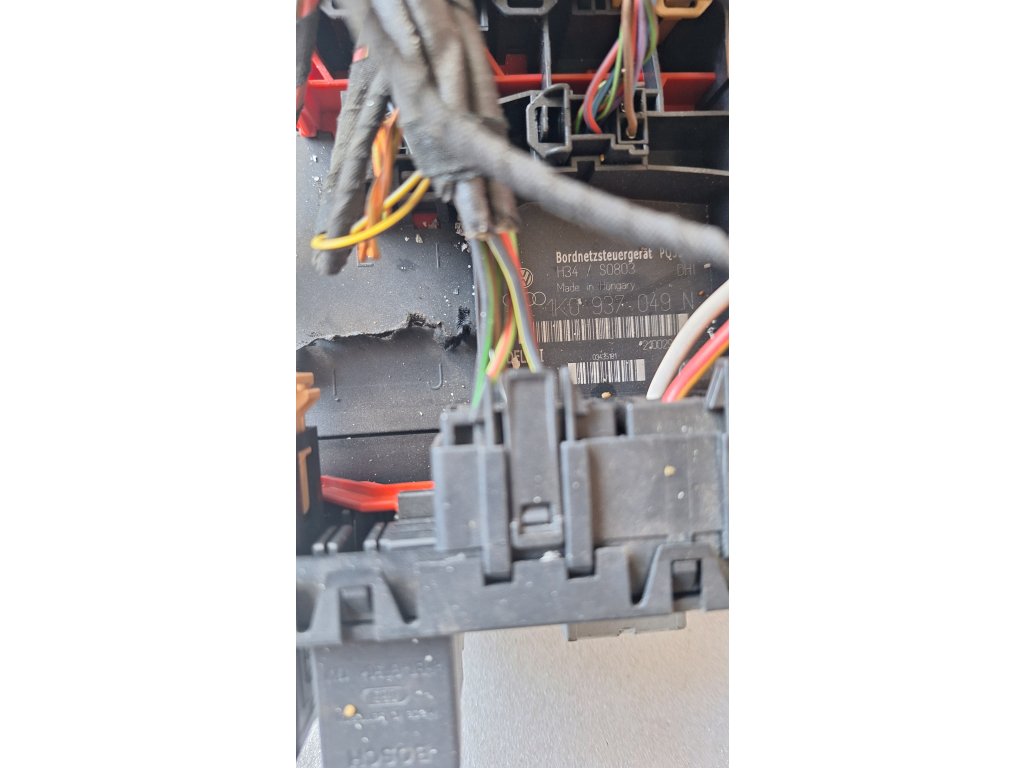

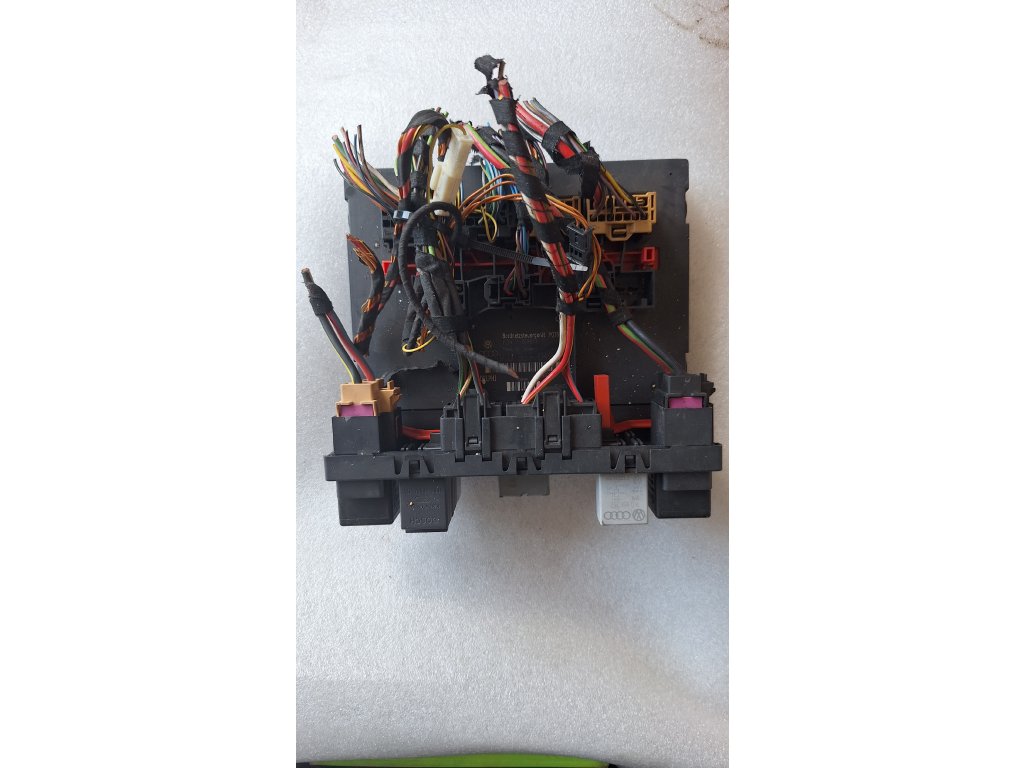

Gateway jednotka 1K0937087 - Diagnostická brána pro VW Golf V/Jetta/Touran

VCDS IDENTIFIKACE:

Address 19: CAN Gateway    Labels: 1K0-907-530.clb
Part No SW: 1K0 937 087 C    HW: 1K0 937 087 C
Component: Gateway          004 0110
Revision: 00004001    Serial number: 0904280123456
Coding: 0000062
Shop #: WSC 01279 785 00200
VCID: 3265D8B29F85

No fault code found.

Installed CAN-Bus Systems:
01 - Engine Electronics
02 - Transmission Electronics
03 - ABS Brakes
09 - Central Electronics
15 - Airbag
16 - Steering Wheel
17 - Instruments
19 - CAN Gateway
25 - Immobilizer
42 - Door Electronics Driver
44 - Steering Assist
52 - Door Electronics Passenger
56 - Radio

KÓDOVÁNÍ 1K0937087:

7-místné kódování (0000062):

Pozice 1-4: Vždy 0000

Pozice 5: Powertrain CAN
0 = Není instalován
1 = Benzín manuál
2 = Benzín automat
3 = Diesel manuál
4 = Diesel automat
5 = Hybrid
6 = Elektrický

Pozice 6: Comfort CAN
0 = Základní
1 = Střední výbava
2 = Vysoká výbava
3 = Maximální výbava
4 = Kombi specifické
5 = Sedan specifické
6 = SUV specifické

Pozice 7: Infotainment CAN
0 = Bez infotainmentu
1 = Základní rádio
2 = Rádio s CD
3 = Navigace RNS
4 = Premium audio
5 = Rear entertainment

Příklady:
0000062 = Diesel automat, vysoká výbava, rádio CD
0000041 = Diesel manuál, maximální výbava, základní rádio
0000023 = Benzín automat, vysoká výbava, navigace

ADAPTACE 1K0937087:

Kanál 01: Sleep timer
         Rozsah: 0-255 minut
         Default: 10 minut
         Čas do uspání

Kanál 02: Wake sensitivity
         Rozsah: 1-10
         Default: 5
         Citlivost probuzení

Kanál 03: CAN termination
         0 = Off
         1 = On (120 Ohm)
         Zakončení sběrnice

Kanál 04: Transport mode
         0 = Normal
         1 = Transport
         Přepravní režim

Kanál 05: Development mode
         0 = Production
         1 = Development
         Vývojový režim

Kanál 10: Reset gateway
         0 = Reset
         Restart gateway

ČASTÉ KÓDY 1K0937087:

U0001 - High Speed CAN Communication Bus
        → Problém s Powertrain CAN

U0073 - Control Module Communication Bus Off
        → CAN-Bus vypnutý

U0100 - Lost Communication with ECM/PCM
        → Motor nekomunikuje

U0101 - Lost Communication with TCM
        → Převodovka nekomunikuje

U0121 - Lost Communication with ABS
        → ABS nekomunikuje

U0140 - Lost Communication with BCM
        → BCM nekomunikuje

U0155 - Lost Communication with Cluster
        → Přístrojovka nekomunikuje

U0164 - Lost Communication with HVAC
        → Klimatizace nekomunikuje

U0184 - Lost Communication with Radio
        → Rádio nekomunikuje

U0415 - Invalid Data Received
        → Neplatná data

U1000 - Gateway Timeout
        → Timeout komunikace

U2000 - Wake-Up Error
        → Chyba probuzení

U3000 - Internal Control Module
        → Interní chyba

01044 - Control Module Incorrectly Coded
        → Špatné kódování

01314 - Engine Control Module
        No Communication
        → Motor nekomunikuje

01317 - Transmission Control Module
        No Communication
        → Převodovka nekomunikuje

01330 - Central Electronics Control Module
        No Communication
        → BCM nekomunikuje

18258 - CAN-Bus Error
        → Obecná chyba CAN

65535 - Internal Control Module
        → Reset/výměna

VÝMĚNA 1K0937087:

1. Příprava:
   - Odpojit baterii
   - Počkat 5 minut
   - Zaznamenat kódování

2. Demontáž:
   - Gateway pod volantem
   nebo
   - Ve středové konzoli
   - Odpojit 2 konektory

3. Montáž:
   - Nový gateway
   - Zapojit konektory
   - Zkontrolovat osazení

4. Inicializace:
   - Připojit baterii
   - Zapnout zapalování

5. Kódování VCDS:
   [19 - CAN Gateway]
   [07 - Coding]
   Zadat původní kód
   např. 0000062

6. Adaptace:
   [10 - Adaptation]
   Kanál 01 = 10 (sleep 10 min)
   Kanál 03 = 1 (termination on)

7. Reset:
   Kanál 10 = 0
   [Do It!]

8. Kontrola:
   [19 - CAN Gateway]
   [08 - Measuring Blocks]
   Group 125
   Všechny moduly OK

9. Auto-Scan:
   Spustit Auto-Scan
   Všechny moduly dostupné
   Žádné U-kódy

KOMUNIKAČNÍ PROBLÉMY:

1. Diagnostika problému:
   [19 - CAN Gateway]
   [02 - Fault Codes]
   Zapsat všechny U-kódy

2. Kontrola napájení:
   Měření na konektoru:
   Pin 1 = +12V (KL30)
   Pin 2 = GND
   Pin 10 = +12V (KL15)

3. Kontrola CAN-Bus:
   Měření mezi CAN-H a CAN-L:
   Motor vypnutý = 60 Ohm
   Motor zapnutý = 2-3V rozdíl

4. Reset gateway:
   [19 - CAN Gateway]
   [10 - Adaptation]
   Kanál 10 = 0
   [Do It!]

5. Kontrola kódování:
   [07 - Coding]
   Ověřit správnost
   Překódovat dle výbavy

6. Transport mode:
   Kanál 04 musí být 0
   Pokud 1, změnit na 0

7. Update firmware:
   Pouze s ODIS
   Pokud je dostupný

8. Test komunikace:
   Auto-Scan
   Všechny moduly musí odpovídat

AKTIVACE MODULŮ:

Pokud gateway nevidí modul:

1. Kontrola hardware:
   - Modul zapojen?
   - Napájení OK?
   - CAN připojen?

2. Kódování gateway:
   [19 - CAN Gateway]
   [07 - Coding]
   Upravit dle výbavy

3. Instalační seznam:
   [19 - CAN Gateway]
   [08 - Measuring Blocks]
   Group 125-127
   Kontrola seznamu

4. Manuální přidání:
   Některé verze umožňují
   přidat modul manuálně

5. Reset a učení:
   Vypnout zapalování
   Počkat 1 minutu
   Zapnout
   Gateway se učí

6. Ověření:
   Auto-Scan
   Modul musí být vidět

MVB 120 - CAN Powertrain:
1: Status (OK/Error)
2: Bus load (%)
3: Error counter
4: Data rate (kbit/s)

MVB 121 - CAN Comfort:
1: Status (OK/Error)
2: Bus load (%)
3: Error counter
4: Data rate (kbit/s)

MVB 122 - CAN Infotainment:
1: Status (OK/Error)
2: Bus load (%)
3: Error counter
4: Data rate (kbit/s)

MVB 125 - Module List 1:
1: Engine (Yes/No)
2: Transmission (Yes/No)
3: ABS (Yes/No)
4: Airbag (Yes/No)

MVB 126 - Module List 2:
1: BCM (Yes/No)
2: Cluster (Yes/No)
3: Climate (Yes/No)
4: Radio (Yes/No)

MVB 127 - Module List 3:
1: Steering (Yes/No)
2: Parking (Yes/No)
3: Door FL (Yes/No)
4: Door FR (Yes/No)

MVB 130 - Gateway Info:
1: Operating hours
2: Software version
3: Hardware version
4: Coding

MVB 135 - Performance:
1: CPU load (%)
2: Temperature (°C)
3: Voltage (V)
4: Reset counter

Address 19: CAN Gateway
Part No: 1K0 937 087 X
Component: Gateway
