Komfortní jednotka 3B0959799 - Centrální řídicí jednotka komfortní elektroniky VW Passat B5

Kód: 4135
605 Kč 500 Kč bez DPH
Skladem (2 ks)

3B0 959 799, 3B0959799

Detailní informace

Zkusenosti
10 let zkušeností
se službami v automobilovém odvětví.
2_Odtah
Odtah zdarma
Zajistíme odtah vozidla zdarma.
3_Zakaznici
Spokojení zákazníci
Máme stovky spokojených zákazníků.
4_Bonus
BONUS AŽ 10.000Kč
na nákup vozu u našich partnerů.

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 3B0959799 (bez přípony) je základní centrální řídicí jednotka komfortní elektroniky (Central Convenience Control Module) používaná ve vozidlech VW Passat B5 (3B) z let 1997-2000. Tato jednotka představuje první generaci komfortních modulů pro platformu B5 s částečnou integrací funkcí a bez CAN-Bus komunikace.

Klíčové údaje:

  • 🏭 Výrobce: Siemens/VDO pro VAG
  • ⚙️ Typ systému: Komfortní modul (CCM) Gen1
  • 📅 Období výroby: 1997-2000
  • 💡 Platforma: B5 (Passat 3B2/3B5)
  • 🔐 Označení: J393 - Komfortní jednotka
  • 📍 Umístění: Pod přístrojovou deskou (centrálně)
  • 🔧 Verze: Základní = první generace, diskrétní signály

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

 Napájecí napětí: 12V DC (rozsah 9-16V)
 Klidový odběr: < 15 mA (sleep mode)
 Provozní proud: Max. 20A
 Wake-up čas: < 150ms
 Ochrana: Základní pojistková

Hardware specifikace:

 Procesor: Siemens C161 (8-bit)
 RAM: 16 KB
 Flash paměť: 64 KB
 EEPROM: 2 KB (93C66)
 Počet I/O: 32 kanálů
 PWM výstupy: 2 kanály
 Konektory: 2x multi-pin (32+16)

Komunikace:

 K-line: Jediná diagnostika
 W-line: Wake-up signály
 Diskrétní signály: Hlavní komunikace
 CAN-Bus: NENÍ podporován


🚗 KOMPATIBILNÍ VOZIDLA

Primární použití (3B0959799):

VW modely:  Passat B5 (3B2) - 1997-2000 sedan (základní výbavy)
 Passat Variant B5 (3B5) - 1997-2000 kombi
 Passat V5 (3B2) - 1998-2000
 Passat V6 (3B2) - 1997-2000

Audi modely (podobné):  A4 B5 (8D) - 1997-1999 (jiné číslo dílu)
 A6 C5 (4B) - 1997-1999 (jiné číslo dílu)

Motorizace kompatibilní:

Motor Kód Výkon Období
1.6 8V ADP/AHL 100 PS 1997-2000
1.8 20V ADR/APT 125 PS 1997-2000
1.8T AEB/APU 150 PS 1997-2000
2.0 8V ALT 115 PS 1997-2000
2.3 V5 AGZ 150 PS 1998-2000
2.8 V6 ACK/APR 193 PS 1997-2000
1.9 TDI AFN/AVG 90/110 PS 1997-2000

Výbavové stupně:

Výbava Funkce CCM Omezení
Basis Minimální Manuální okna zadní
Comfortline Základní El. okna přední
Highline Rozšířené El. okna všechna
V5/V6 Plné Všechny funkce

 FUNKCE JEDNOTKY

1. Centrální zamykání:

Základní funkce: • Ovládání všech zámků
• Dálkové ovládání (433 MHz)
• Safe lock (základní)
• Emergency unlock
• Fuel filler flap lock

Omezení základní verze: • Bez selective unlock
• Bez automatického zamykání
• Jednoduchá logika

2. Ovládání oken:

Podporované funkce: • Elektrické ovládání 2/4 oken
• One-touch down (pouze řidič)
• Základní tepelná ochrana

Chybí: • Comfort close/open
• Anti-trap protection
• One-touch up

3. Osvětlení:

Interior: • Centrální ovládání
• Časované zhasínání (10s)
• Základní dimming

Exterior: • Blikače - standardní
• Bez coming/leaving home

4. Elektrická zrcátka:

Základní funkce: • Elektrické nastavení
• Vyhřívání (pokud výbava)

Chybí: • Paměť pozic
• Elektrické sklápění
• Synchronní ovládání

5. Alarm:

Pokud instalován: • Základní perimetrická ochrana
• Siréna (bez backup)
• LED indikace


🔄 VERZE A NÁHRADY

Vývojová řada Passat B5 CCM:

Číslo dílu Verze Období Úroveň
3B0959799 Základní 1997-2000 Základní
3B0959799A A 1998-2001 Základní+
3B0959799B B 1999-2002 Vylepšená
3B0959799C C 2000-2003 Rozšířená
3B0959799D D 2001-2005 CAN ready

Možnosti náhrady:

Přímá náhrada: • 3B0959799 → 3B0959799 (identická)
• 3B0959799 → 3B0959799A (kompatibilní)

Upgrade možnosti: • 3B0959799 → 3B0959799B (doporučeno)
• 3B0959799 → 3B0959799C (nutné úpravy)

Důležité: • Nelze použít z B5.5 (3B6)
• Component Protection NENÍ


🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostické adresy:

 46 - Central Convenience (hlavní)
• K-line komunikace pouze

Přístupové kódy:

Účel Kód Poznámka
Základní přístup - Volný
Adaptace 00000 Default
Kódování 00000 Default

Kódování jednotky (5 číslic):


Kopírovat
KÓDOVÁNÍ PRO 3B0959799:

Formát: XXXXX (5 číslic)

Pozice 1: Region
0 = Německo
1 = Export EU
2 = USA
3 = Kanada

Pozice 2: Řízení
0 = Levostranné
1 = Pravostranné

Pozice 3: Karoserie
0 = Sedan
1 = Variant (kombi)

Pozice 4: Výbava
0 = Basis (2 okna)
1 = Comfort (4 okna)
2 = Highline (4 okna+)

Pozice 5: Speciální
0 = Standard
1 = Alarm prep
2 = Alarm active

Příklady:
10010 = Export EU, LHD, sedan, 4 okna
10110 = Export EU, LHD, kombi, 4 okna
10012 = Export EU, LHD, sedan, alarm

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

TOP problémy 3B0959799:

Závada Příznaky Příčina Řešení Cena
DO not working Klíč nefunguje Baterie/přijímač Výměna baterie/modulu 200-2.000 Kč
CCM failure Žádné funkce Spálená jednotka Výměna CCM 2.000-4.000 Kč
Window problem Okno nejde Motor/spínač Výměna 1.500-3.000 Kč
Lock pump Hlučné zamykání Pumpa opotřebená Výměna pumpy 2.500-4.000 Kč
K-line error Bez komunikace Přerušení Oprava vedení 1.000-2.000 Kč
EEPROM Ztráta nastavení Vadná paměť Přeprogramování 1.000-1.500 Kč
Water damage Různé závady Zatečení Vysušení/výměna 3.000-6.000 Kč

Passat B5 specifické problémy:

Známé slabiny:  Pumpa zamykání - hlučnost, selhání
 Mikrospínače - opotřebení kontaktů
 Kabeláž dveří - lámání v převodu
 CCM - citlivost na vlhkost

Diagnostické kódy:


Kopírovat
00532 - Supply Voltage B+
00652 - Driver Door Control Module
00653 - Passenger Door Control Module
00668 - Terminal 30 Low
00669 - Terminal 30A Low
00670 - Interior Light
00671 - Speed Signal Missing
00928 - Locking Module Driver
00929 - Locking Module Passenger
00930 - Locking Module Rear Left
00931 - Locking Module Rear Right
00955 - Key 1 Not Adapted
00956 - Key 2 Not Adapted
01039 - Central Locking Pump
01134 - Alarm Horn
01176 - Key Signal Too Low
01359 - Interior Monitoring

💡 POSTUPY PROGRAMOVÁNÍ

Adaptace klíčů:


Kopírovat
ADAPTACE KLÍČŮ PRO 3B0959799:

Metoda 1: VAG-COM/VCDS
1. Připojení:
   [46 - Central Convenience]

2. Měřicí bloky:
   [08 - Measuring Blocks]
   Group 001
   - Počet klíčů

3. Adaptace:
   [10 - Adaptation]
   Channel 00

   Read value
   New value: 0 (reset)
   [Test]
   [Save]

   New value: počet klíčů
   [Test]

4. Učení (30 sekund):
   - Zmáčknout každý klíč
   - LED potvrdí

   [Save]

Metoda 2: Manuální
1. Klíč do zapalování
2. Zapnout na pozici II
3. Zamknout tlačítkem
4. Vypnout
5. Do 10s další klíč
6. Opakovat pro všechny

Aktivace funkcí:


Kopírovat
AKTIVACE FUNKCÍ PRO ZÁKLADNÍ VERZI:

Omezené možnosti!

1. Safe lock:
   [10 - Adaptation]
   Channel 05
   Value: 1 (active)

2. Časování osvětlení:
   Channel 06
   Value: 10 (10 sekund)

3. Blikače comfort:
   Channel 07
   Value: 3 (3x bliknutí)

Poznámka:
Comfort close NENÍ možné
aktivovat na základní verzi!

Reset jednotky:


Kopírovat
FACTORY RESET:

1. Odpojit baterii
2. Počkat 10 minut
3. Připojit baterii
4. VAG-COM:
   [46 - Central Convenience]
   [10 - Adaptation]

   Channel 00
   Value: 0
   [Save]

5. Překódovat:
   [07 - Coding]
   Zadat správný kód

6. Adaptovat klíče znovu

📊 ELEKTRICKÉ SCHÉMA

Hlavní konektory 3B0959799:

Konektor T32 - Černý (32-pin):

Pin Funkce Barva
1 Kl.30 Červená 4mm²
2 Kl.31 Hnědá 4mm²
3 Kl.15 Černá
4 Kl.X Žlutá
5-8 Okna FL Různé
9-12 Okna FR Různé
13-16 Okna RL Různé
17-20 Okna RR Různé
21-24 Zámky Různé
25 K-line Bílá
26 W-line Žlutá
27-28 Pumpa Motor
29-30 Alarm Pokud
31-32 Reserve -

Konektor T16 - Modrý (16-pin):

Pin Funkce
1-4 Spínače
5-8 Kontakty
9-12 Osvětlení
13-14 RF modul
15-16 Diagnostic

🚨 MĚŘICÍ BLOKY VCDS

MVB 001 - Status:


Kopírovat
Pole 1: Počet klíčů
       0-4

Pole 2: Zamčení
       Locked/Unlocked

Pole 3: Rychlost
       0-255 km/h

Pole 4: Zapalování
       Off/On

MVB 002 - Dveře:


Kopírovat
Pole 1: Dveře FL
       Open/Closed

Pole 2: Dveře FR
       Open/Closed

Pole 3: Dveře RL
       Open/Closed

Pole 4: Dveře RR
       Open/Closed

MVB 003 - Napětí:


Kopírovat
Pole 1: Baterie
       9-15V

Pole 2: Terminal 15
       0/12V

Pole 3: Terminal X
       0/12V

Pole 4: Terminal 30
       9-15V

📈 CENY A DOSTUPNOST 2024

Ceny jednotky 3B0959799:

Stav Cena Záruka Dostupnost
Použitý originál 800-1.500 Kč Bez záruky Běžné
Použitý testovaný 1.500-2.500 Kč 3 měsíce Dostupné
Repasovaný 2.500-3.500 Kč 6 měsíců Na objednávku
Nový aftermarket 3.500-5.000 Kč 12 měsíců Vzácné
Nový originál Nedostupný - Ukončeno

Srovnání verzí B5:

Verze Cena použitá Funkce
3B0959799 800-1.500 Kč Základní
3B0959799A 1.000-1.800 Kč Základní+
3B0959799B 1.200-2.200 Kč Rozšířené
3B0959799C 1.500-2.500 Kč Pokročilé
3B0959799D 2.000-3.000 Kč CAN ready

Související díly:

Položka Cena
Pumpa zamykání 2.500-4.000 Kč
Motor zámku 1.500-2.500 Kč
Mikrospínač 300-600 Kč
RF modul 1.000-1.800 Kč
Klíč s DO 800-1.500 Kč
Kabeláž dveří 2.000-3.500 Kč

🔍 IDENTIFIKACE JEDNOTKY

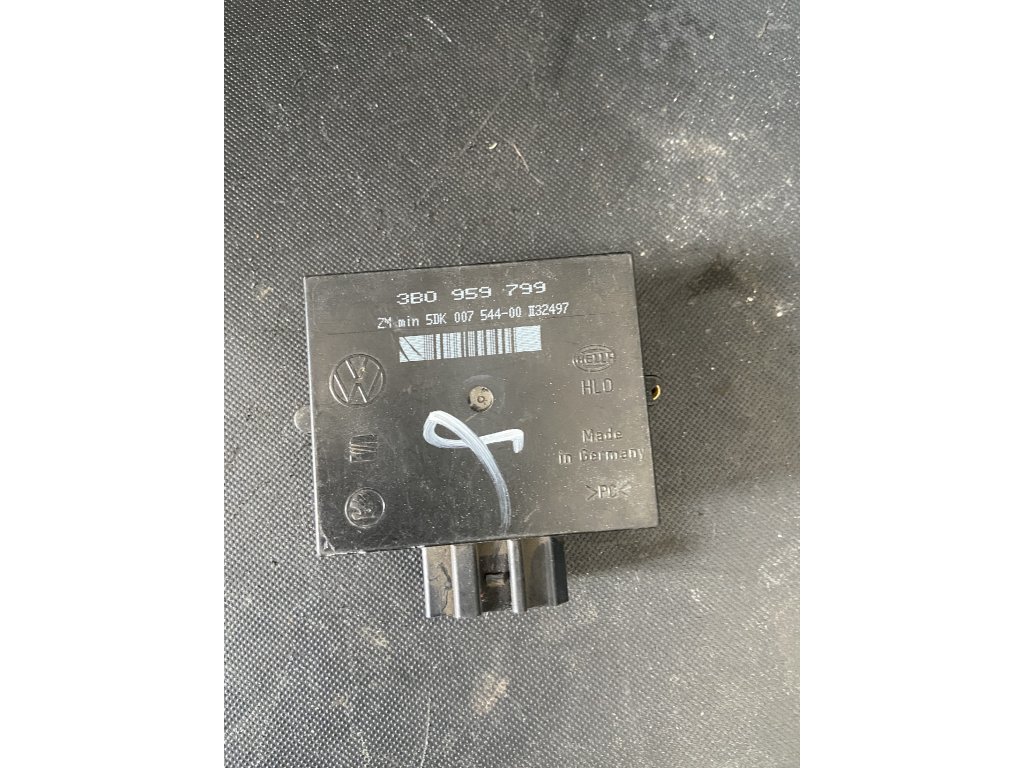

Jak poznat základní 3B0959799:

Fyzická identifikace: • Štítek 3B0959799 (bez přípony!)
• Výrobce Siemens/VDO
• 2 konektory (32+16)
• Černý a modrý konektor
• Menší jednotka

VCDS identifikace:


Kopírovat
Address 46: Central Convenience
---------------------
Part No: 3B0 959 799
Component: Komfort-SG
Coding: 10010
Shop #: WSC 00000

1 Fault Found:
00955 - Key 1
        07-10 - Signal Too Low

🔋 ÚDRŽBA A ŽIVOTNOST

Preventivní údržba:

Kontrolní body:  Pumpa zamykání - mazání 1x ročně
 Mikrospínače - čištění kontaktů
 Kabeláž - kontrola ohybů
 Baterie klíče - výměna ročně
 Těsnění - kontrola vlhkosti

Životnost: • CCM jednotka: 8-10 let
• Pumpa: 5-8 let
• Mikrospínače: 4-6 let
• RF modul: 8-10 let


🛡️ VÝHODY A NEVÝHODY

Výhody základní verze:

• ✅ Nízká cena
• ✅ Jednoduchá diagnostika
• ✅ Bez Component Protection
• ✅ Snadná výměna
• ✅ Dobrá dostupnost

Nevýhody:

• ❌ Velmi omezené funkce
• ❌ Bez CAN-Bus
• ❌ Bez comfort funkcí
• ❌ Zastaralá technologie
• ❌ Hlučná pumpa


🎯 ZÁVĚREČNÉ HODNOCENÍ

Verdikt:

Základní jednotka 3B0959799 je nejjednodušší a nejlevnější CCM pro Passat B5 ranné výroby. Nabízí pouze základní funkce centrálního zamykání a ovládání oken. Pro běžný provoz dostačující, ale postrádá veškeré komfortní funkce. Doporučujeme upgrade na vyšší verze B/C/D.

Doporučení:

  • Vhodné pro: Passat B5 1997-2000 základní
  • Ideální když: Rozpočet je priorita
  • Upgrade na: Verze B/C pro více funkcí
  • Nevhodné pro: Moderní komfort
