📋 ZÁKLADNÍ INFORMACE

Jednotka 3C0937049AE je nejvyspělejší centrální řídicí jednotka komfortní elektroniky (Body Control Module) používaná ve vozidlech VW Passat B6 facelift (3C) z let 2008-2010. Tato jednotka představuje finální evoluci BCM pro platformu PQ46 s plnou CAN-Bus integrací, vylepšenou podporou KESSY, Component Protection a všemi dostupnými komfortními funkcemi.

Klíčové údaje:

• 🏭 Výrobce: Hella/Continental pro VAG
• ⚙️ Typ systému: BCM (Body Control Module) Gen2
• 📅 Období výroby: 2008-2010
• 💡 Platforma: PQ46 FL (Passat B6 facelift, CC)
• 🔐 Označení: J519 - Centrální řídicí jednotka
• 📍 Umístění: Pod přístrojovou deskou (strana řidiče)
• 🔧 Verze: AE = třicátá první revize, nejvyšší výbava

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (rozsah 9-16V)
• Klidový odběr: < 1.5 mA (ultra-low sleep)
• Provozní proud: Max. 30A
• Wake-up čas: < 10ms
• Ochrana: Advanced multi-level

Hardware specifikace:

• Procesor: Infineon TriCore TC1797 (32-bit)
• RAM: 1 MB
• Flash paměť: 8 MB
• EEPROM: 128 KB
• Počet I/O: 160+ kanálů
• PWM výstupy: 24 kanálů
• Konektory: 5x multi-pin

Komunikace:

• CAN-Bus Comfort: 100 kbit/s
• CAN-Bus Drive: 500 kbit/s
• CAN-Bus Extended: 500 kbit/s
• CAN-Bus Diagnostic: 500 kbit/s
• LIN-Bus: 8 kanálů (19.2 kbit/s)
• MOST Bus: Aktivní (infotainment)
• FlexRay: Připraveno

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití (3C0937049AE):

VW modely: • Passat B6 FL (3C2) - 2008-2010 sedan facelift
• Passat Variant B6 FL (3C5) - 2008-2010 kombi facelift
• Passat CC (357) - 2008-2010
• Passat R36 (3C) - 2008-2010
• Passat Alltrack (3C) - 2009-2010

Částečně kompatibilní: • Passat B7 (362) - 2010-2011 (rané verze)

Motorizace kompatibilní s AE:

Výbavové stupně s AE:

⚡ FUNKCE JEDNOTKY AE

1. KESSY Plus - Vylepšený bezkličový systém:

KESSY funkce v AE: • Keyless Entry - vylepšená detekce
• Keyless Go - rychlejší start
• Advanced Key - až 4 klíče
• Proximity Detection - 2m dosah
• Safe Lock Plus - trojité zabezpečení
• Easy Open - kufr nohou (plná podpora)
• Personalization - osobní nastavení

Nové v AE: • Lepší dosah antén
• Rychlejší odezva
• Nižší spotřeba
• Backup systém

2. Pokročilé centrální zamykání Plus:

Rozšířené funkce AE: • Selective Unlock - 5 režimů
• Progressive Unlock - konfigurovatelné
• Auto Lock - rychlost/čas/vzdálenost
• Auto Unlock - 4 možnosti
• Crash Unlock - multi-sensor
• Child Safety - elektronické všechny dveře
• Deadlock Plus - vylepšené blokování
• Valet Mode - omezený přístup

3. Komfortní ovládání oken Pro:

Plné funkce oken: • One-Touch všechna okna + střecha
• Comfort Open/Close - plná funkce
• Remote Windows - aplikace ready
• Rain Close - automatické
• Heat Protection - teplotní senzor
• Anti-Trap Plus - vylepšená ochrana
• Window Position - paměť pozic

CC specifické: • Bezrámová okna
• Automatická kalibrace
• Synchronizace s dveřmi

4. Světelné funkce Advanced:

Coming/Leaving Home Plus: • Nastavitelný čas 0-240s
• Intenzita 10-100%
• Multi-zone lighting
• Dynamic light
• Corner + fog lights

Ambientní osvětlení Plus: • 10 barev (RGB ready)
• 10 zón
• Dynamické efekty
• Synchronizace s audio
• Welcome sequence+

5. Paměťové funkce Premium:

Paměť kompletní (3 pozice): • Sedadlo řidiče + spolujezdce
• Zrcátka + sklápění
• Volant (pokud elektrický)
• Klimatizace nastavení
• Rádio nastavení
• Světla preference
• Driving mode

Přiřazení ke klíčům: • Automatické načtení
• Personalizace kompletní
• Cloud sync ready

6. Park Assist integrovaný:

Parkovací asistent (pokud výbava): • Park Assist 2.0
• Paralelní + kolmé
• Automatické řízení
• OPS display
• 360° senzory ready

7. Speciální funkce AE:

Nové/vylepšené v AE: • Start-Stop ready
• Recuperation ready
• Lane Assist ready
• ACC integrace
• Tire Pressure monitoring
• Battery Management advanced
• Energy Management plus

🔄 VERZE A NÁHRADY

Vývojová řada Passat B6/CC BCM:

Možnosti náhrady pro AE:

Kompatibilní náhrady: • 3C0937049AE → AE (identická)
• 3C0937049AD → AE (upgrade)
• 3C0937049AE → AF (možné)

Důležité omezení: • Component Protection AKTIVNÍ!
• Nutná online adaptace
• SWAP není možný
• Pouze autorizovaný servis

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostické adresy:

• 09 - Central Electronics (hlavní)
• 19 - CAN Gateway
• 42 - Door Driver
• 52 - Door Passenger
• 62 - Door Rear Left
• 72 - Door Rear Right
• 77 - Telephone (pokud)

Security Access:

Long Coding (20+ bytů):

LONG CODING PRO 3C0937049AE:

Rozšířené kódování - 20+ bytů!

Byte 00: Základní konfigurace
Bit 0: Řízení (0=LHD, 1=RHD)
Bit 1: KESSY active
Bit 2: Alarm system
Bit 3: Start-Stop
Bit 4: Recuperation
Bit 5-7: Market

Byte 01: Zamykání
(8 bitů funkcí)

Byte 02: Okna
(8 bitů funkcí)

Byte 03: Světla
(8 bitů funkcí)

Byte 04: Zrcátka
(8 bitů funkcí)

Byte 05: Sedadla
(8 bitů funkcí)

Byte 06: Comfort
Bit 0: Easy Open
Bit 1: Rain sensor
Bit 2: Light sensor
Bit 3: Parking sensors
Bit 4: Park Assist
Bit 5: Camera
Bit 6: ACC ready
Bit 7: Lane Assist

Byte 07-08: KESSY config
(16 bitů nastavení)

Byte 09-10: Memory config
(16 bitů paměti)

Byte 11-12: Special functions
(16 bitů speciálních)

Byte 13-20: Reserved/Future

Typické kódování AE (příklad):
7F FF FF FF FF FF 7F FF ...
(Všechny funkce aktivní)

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

TOP problémy 3C0937049AE:

Diagnostické kódy AE specifické:

00003 - Control Module - Defective
00287 - KESSY Control Module
00532 - Supply Voltage B+ Terminal 30
00668 - Supply Voltage Terminal 30 Low
00778 - Steering Angle Sensor (G85)
00907 - Intervention Load Management Active
00928-00931 - Door Locking Units
01044 - Control Module Incorrectly Coded
01134 - Alarm Horn (H12)
01176-01179 - Keys 1-4
01299 - Diagnostic Interface (J533)
01330 - Central Control Module (J519)
01331-01334 - Door Control Modules
01336 - Data Bus Missing Message
01359 - Interior Monitoring Sensors
01504 - Bulb Monitoring
01542 - Door Handle Illumination
01598 - Window Regulator Thermal Protection
01862 - Easy Open Sensor
02635 - Component Protection Active
02694 - KESSY Malfunction
02750 - Battery Management Active
03135 - Start-Stop System

💡 POSTUPY PROGRAMOVÁNÍ

Component Protection - NUTNÉ!

COMPONENT PROTECTION PRO AE:

POZOR! AE má vždy aktivní CP!

Metoda 1: ODIS Online
1. Connect ODIS with GeKo account
2. Vehicle Diagnostics
3. Central Electronics (09)
4. Functions
5. Component Protection
6. Request SFD Code
7. Enter VIN + Workshop data
8. Generate online
9. Apply SFD
10. Confirm deactivation

Metoda 2: VCDS + SFD
1. [09 - Central Electronics]
2. [16 - Security Access]
   Code: 20103
3. [10 - Adaptation]
   Channel: IDE00265
   nebo Channel 085
4. Generate SFD online:
   - ErWin access needed
   - Or VCDS SFD service
5. Enter SFD code
6. Deactivate CP

Cena SFD: 2.000-4.000 Kč
Bez SFD: BCM NEPOUŽITELNÝ!

KESSY Plus programování:

KESSY PLUS SETUP PRO AE:

Vylepšené KESSY v AE verzi:

1. Hardware check:
   - Všech 5-7 antén OK
   - Door handles s senzory
   - Start button
   - BCM AE verze

2. Aktivace:
   [09 - Central Electronics]
   [07 - Long Coding]

   Byte 00, Bit 1 = 1
   Byte 07-08: KESSY config

3. Adaptace klíčů:
   [10 - Adaptation]

   IDE04967 - Number of keys
   Value: 2-4

   IDE04968-04971 - Keys 1-4
   Postupně každý klíč

4. Antény kalibrace:
   IDE05000-05006 - Antennas
   Test each antenna
   Adjust sensitivity

5. Easy Open setup:
   Byte 06, Bit 0 = 1

   IDE05020 - Easy Open
   Value: 1 (active)

   IDE05021 - Sensor sensitivity
   Value: 5 (medium)

6. Personalizace:
   IDE05030 - Key to memory
   Přiřazení klíč->profil

Paměť Premium setup:

MEMORY FUNCTIONS PRO AE:

Kompletní paměťové funkce:

1. Long Coding aktivace:
   Byte 04: Zrcátka paměť
   Byte 05: Sedadla paměť
   Byte 09-10: Memory config

2. Adaptace pozic:
   [10 - Adaptation]

   Sedadlo řidiče:
   IDE06000 - Memory slots: 3
   IDE06001 - Key assign: 1

   Sedadlo spolujezdce:
   IDE06010 - Memory slots: 3
   IDE06011 - Key assign: 1

   Zrcátka:
   IDE06020 - Memory: 1
   IDE06021 - Fold on lock: 1
   IDE06022 - Reverse dip: 1

3. Uložení (ve voze):
   SET + 1/2/3 = uložit
   1/2/3 = vyvolat

4. Personalizace:
   IDE06030-06033
   Přiřazení klíč->vše

CC bezrámová okna:

CC FRAMELESS WINDOWS:

Speciální pro CC:

1. Identifikace CC:
   [07 - Long Coding]
   Byte 00, Bit 6 = 1 (CC)

2. Window setup:
   [04 - Basic Settings]
   Group 010 - CC Windows

   Postupně každé okno:
   - Drop on door open
   - Rise on door close
   - Full up/down cycle

3. Synchronizace:
   [10 - Adaptation]
   IDE07000 - CC sync
   Value: 1

4. Anti-trap CC:
   IDE07001 - Sensitivity
   Value: 7 (CC specific)

5. Test:
   - Otevřít/zavřít dveře
   - Okno musí klesnout/vystoupit

📊 ELEKTRICKÉ SCHÉMA

Konektory 3C0937049AE:

Konektor A (60-pin) - Hlavní:

Konektor B-E: Další I/O

🚨 MĚŘICÍ BLOKY VCDS

MVB 001 - System:

Pole 1: Verze SW
       Např: 0510

Pole 2: Verze HW
       Např: H31

Pole 3: Component Protection
       Active/Not Active

Pole 4: Coding valid
       Yes/No

MVB 002 - KESSY:

Pole 1: KESSY Status
       Active/Inactive/Error

Pole 2: Keys detected
       0-4

Pole 3: Signal quality
       0-100%

Pole 4: Easy Open
       Ready/Active/Off

MVB 010 - Memory:

Pole 1: Active profile
       0/1/2/3

Pole 2: Key ID
       Key number

Pole 3: Memory saves
       Counter

Pole 4: Last change
       Timestamp

📈 CENY A DOSTUPNOST 2024

Ceny jednotky 3C0937049AE:

Dodatečné náklady:

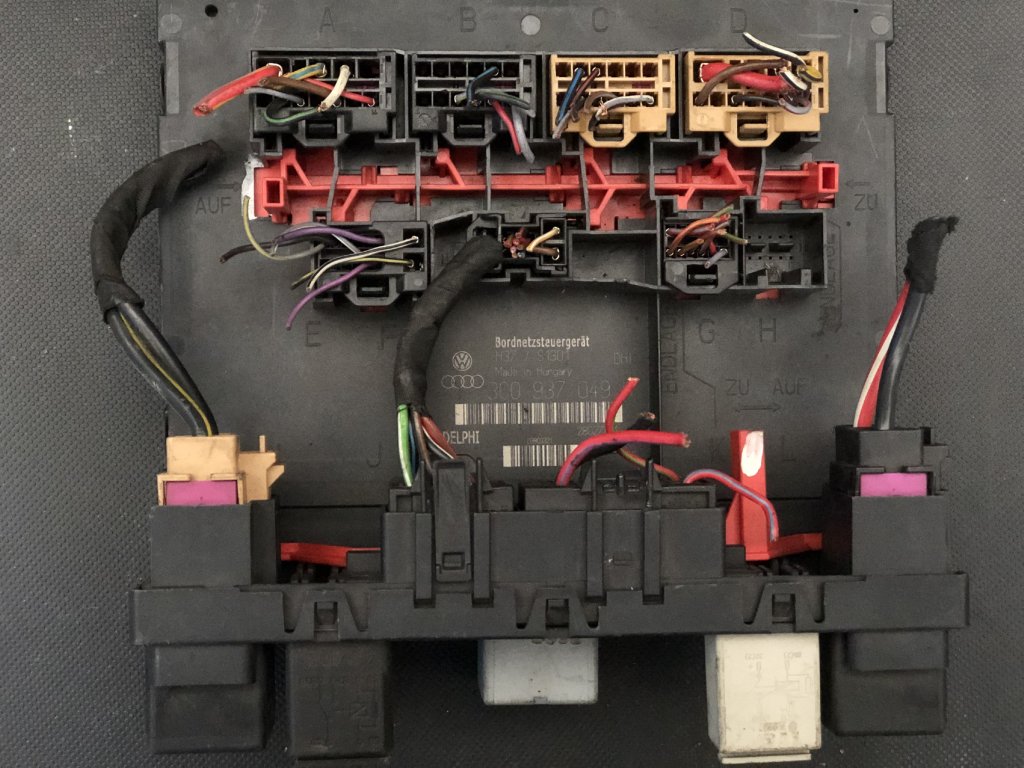

🔍 IDENTIFIKACE AE

Jak poznat 3C0937049AE:

Fyzická identifikace: • Štítek 3C0937049AE
• Výrobce Hella
• 5 konektorů
• Největší BCM verze
• Pod palubkou vlevo

VCDS identifikace:

Address 09: Central Electronics
---------------------
Part No SW: 3C0 937 049 AE
         HW: 3C0 937 049 AE
Component: BCM PQ46 H31 0510
Revision: 00510031
Coding: 7FFFFFFFFFF...
Shop #: WSC 12345

Component Protection: Active
KESSY: Installed

🛡️ VÝHODY A NEVÝHODY AE

Výhody:

• ✅ Nejvyšší výbava
• ✅ Všechny funkce
• ✅ KESSY Plus
• ✅ Stabilní firmware
• ✅ CC kompatibilní

Nevýhody:

• ❌ Component Protection vždy
• ❌ Vysoká cena
• ❌ Složité programování
• ❌ Nutný ODIS/SFD
• ❌ Omezená dostupnost

🎯 ZÁVĚREČNÉ HODNOCENÍ

Verdikt:

Jednotka 3C0937049AE je absolutní vrchol BCM pro Passat B6 facelift a CC. Nabízí všechny dostupné funkce včetně KESSY Plus, Easy Open, kompletní paměti a speciální funkce pro CC. Component Protection je vždy aktivní a vyžaduje profesionální práci. Pro nejvyšší výbavy je to jediná správná volba.

Doporučení:

• Ideální pro: Passat B6 FL Highline, CC
• Nutné: Component Protection unlock
• Nástroje: ODIS nebo VCDS + SFD
• Alternativa: AD verze (o něco starší)

Tento dokument obsahuje kompletní technické informace o nejvyspělejší centrální řídicí jednotce 3C0937049AE používané ve vozidlech VW Passat B6 facelift a CC.

META TITLE:

BCM 3C0937049AE | Passat B6 FL CC řídicí jednotka - KESSY Component Protection

META DESCRIPTION:

Centrální jednotka 3C0937049AE pro VW Passat B6 facelift, CC. KESSY Plus, Component Protection unlock, VCDS/ODIS programování.

Komfortní jednotka 3C0937049 - Centrální řídicí jednotka komfortní elektroniky VW Passat B6

📋 ZÁKLADNÍ INFORMACE

Jednotka 3C0937049 (bez přípony) je první/základní centrální řídicí jednotka komfortní elektroniky (Body Control Module) používaná ve vozidlech VW Passat B6 (3C) z roku 2005. Tato jednotka představuje úplně první verzi BCM pro novou platformu PQ46 s částečnou CAN-Bus integrací a základními komfortními funkcemi.

Klíčové údaje:

• 🏭 Výrobce: Siemens/Continental pro VAG
• ⚙️ Typ systému: BCM (Body Control Module) Gen1
• 📅 Období výroby: 2005 (pouze)
• 💡 Platforma: PQ46 (Passat B6 rané)
• 🔐 Označení: J519 - Centrální řídicí jednotka
• 📍 Umístění: Pod přístrojovou deskou (strana řidiče)
• 🔧 Verze: Základní = první produkční verze

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (rozsah 9-16V)
• Klidový odběr: < 5 mA (sleep mode)
• Provozní proud: Max. 20A
• Wake-up čas: < 50ms
• Ochrana: Základní ochrana

Hardware specifikace:

• Procesor: Infineon C167 (16-bit)
• RAM: 256 KB
• Flash paměť: 2 MB
• EEPROM: 32 KB
• Počet I/O: 96 kanálů
• PWM výstupy: 8 kanálů
• Konektory: 3x multi-pin

Komunikace:

• CAN-Bus Comfort: 100 kbit/s
• CAN-Bus Drive: 500 kbit/s
• CAN-Bus Diagnostic: 500 kbit/s
• LIN-Bus: 4 kanály (19.2 kbit/s)
• K-line: Záložní diagnostika

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití (3C0937049):

VW modely - velmi omezené: • Passat B6 (3C2) - 2005 sedan (rané výroby)
• Passat Variant B6 (3C5) - 2005 kombi (rané výroby)

Období výroby: • 03/2005 - 10/2005 - hlavní použití
• 11/2005+ - nahrazeno verzí A

Motorizace kompatibilní:

Výbavové stupně:

⚡ FUNKCE JEDNOTKY

1. Základní centrální zamykání:

Funkce zamykání: • Ovládání všech zámků
• Dálkové ovládání (315/433 MHz)
• Safe lock (základní)
• Fuel filler flap
• Emergency unlock

Chybí: • Selective unlock
• Auto lock/unlock
• Komfortní funkce

2. Ovládání oken:

Základní funkce: • Elektrická okna 4x
• One-touch down (řidič)
• Tepelná ochrana

Chybí: • Comfort close/open
• One-touch up
• Anti-trap (omezené)

3. Osvětlení:

Interior: • Centrální ovládání
• Časované zhasínání (30s)
• Základní dimming

Chybí: • Coming/leaving home
• Ambientní osvětlení

4. Elektrická zrcátka:

Základní funkce: • Elektrické nastavení
• Vyhřívání (pokud výbava)

Chybí: • Paměť pozic
• Elektrické sklápění
• Reverse dip

5. KESSY příprava:

Pouze příprava: • Hardware částečně připraven
• Software NENÍ
• Aktivace NEMOŽNÁ

🔄 VERZE A NÁHRADY

Vývojová řada Passat B6 BCM:

Možnosti náhrady:

Doporučené náhrady: • 3C0937049 → 3C0937049A (přímá)
• 3C0937049 → 3C0937049B-E (upgrade)

Důležité: • Component Protection NENÍ
• Upgrade doporučen
• Nutné překódování

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostické adresy:

• 09 - Central Electronics (hlavní)
• 19 - CAN Gateway
• 42 - Door Electronics Driver
• 52 - Door Electronics Passenger

Security Access:

Kódování (7 číslic):

KÓDOVÁNÍ PRO 3C0937049:

Formát: XXXXXXX (7 číslic)

Pozice 1: Země/Region
0 = Německo
1 = Evropa
2 = USA/NAR
3 = Zbytek světa

Pozice 2: Řízení
0 = Levostranné
1 = Pravostranné

Pozice 3: Výbava
0 = Trendline
1 = Comfortline
2 = Highline

Pozice 4-5: Speciální výbava
00 = Základní
01 = Xenon
02 = Navigace
03 = Xenon + Navigace
...

Pozice 6-7: Dodatečné
00 = Standard
01 = Alarm
02 = Tažné
...

Příklad:
1020100 = EU, LHD, Highline, Xenon

Long Coding (8 bytů):

LONG CODING PRO ZÁKLADNÍ VERZI:

Pouze 8 bytů! (málo funkcí)

Byte 00: Základní
Bit 0: Řízení (0=LHD)
Bit 1: KESSY prep
Bit 2: Alarm
Bit 3-7: Region

Byte 01: Zamykání
Bit 0: Safe lock
Bit 1: Fuel flap
Bit 2-7: Reserved

Byte 02: Okna
Bit 0: 4 okna
Bit 1: One-touch
Bit 2-7: Reserved

Byte 03: Světla
Bit 0: Interior delay
Bit 1-7: Reserved

Byte 04-07: Reserved

Typické kódování:
40 03 01 01 00 00 00 00

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

TOP problémy základní verze:

Známé problémy první verze:

Software issues: • Nestabilní firmware
• Pomalá odezva
• Náhodné resety
• CAN komunikace

Hardware limits: • Malá paměť
• Pomalý procesor
• Omezené I/O

Diagnostické kódy:

00003 - Control Module Defective
00532 - Supply Voltage B+
00668 - Terminal 30 Low
00778 - Steering Angle Sensor
00907 - Load Management
00928 - Door Module Driver
00929 - Door Module Passenger
01044 - Control Module Incorrectly Coded
01299 - Diagnostic Interface
01330 - Central Control Module
01336 - Data Bus Missing Message

💡 POSTUPY PROGRAMOVÁNÍ

Základní nastavení:

BASIC SETUP PRO ZÁKLADNÍ VERZI:

1. Připojení:
   [09 - Central Electronics]

2. Kontrola verze:
   [02 - Fault Codes]
   Vymazat všechny

3. Kódování:
   [07 - Coding]
   Zadat správný kód
   Např: 1020100

4. Adaptace:
   [10 - Adaptation]

   Channel 01 - Keys
   Value: počet klíčů

   Channel 02 - Interior light
   Value: 30 (sekund)

   Channel 03 - Safe lock
   Value: 1 (active)

5. Reset:
   [04 - Basic Settings]
   Group 000

Inicializace oken:

Buďte první, kdo napíše příspěvek k této položce.

Přidat komentář

Nevyplňujte toto pole:

Vložením komentáře souhlasíte s podmínkami ochrany osobních údajů

Bezpečnostní kontrola

Opište text z obrázku
