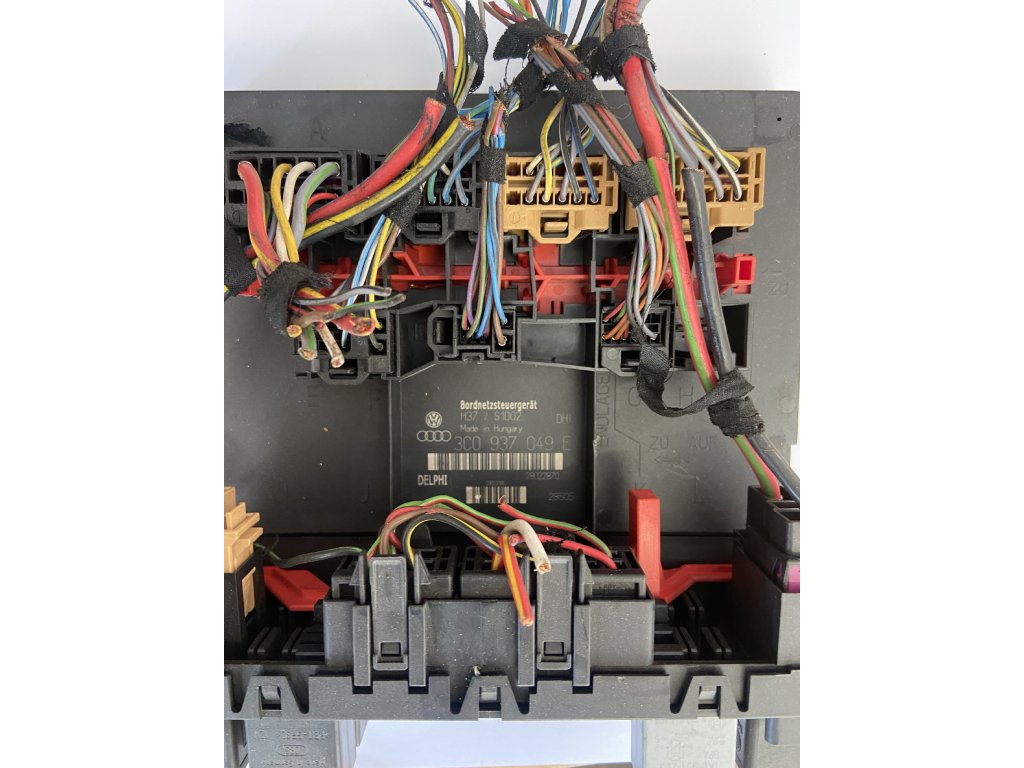

Komfortní jednotka 3C0937049E - Centrální řídicí jednotka komfortní elektroniky VW Passat B6

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 3C0937049E je pokročilá centrální řídicí jednotka komfortní elektroniky (Central Control Module for Comfort System) používaná ve vozidlech VW Passat B6 (3C) z let 2005-2008. Tato jednotka představuje první generaci platformy PQ46 s plnou CAN-Bus integrací, podporou KESSY systému a rozšířenými komfortními funkcemi.

Klíčové údaje:

• 🏭 Výrobce: Hella/Continental pro VAG
• ⚙️ Typ systému: BCM (Body Control Module)
• 📅 Období výroby: 2005-2008
• 💡 Platforma: PQ46 (Passat B6, CC)
• 🔐 Označení: J519 - Centrální řídicí jednotka
• 📍 Umístění: Pod přístrojovou deskou (strana řidiče)
• 🔧 Verze: E = pátá revize, KESSY ready

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (rozsah 9-16V)
• Klidový odběr: < 2 mA (deep sleep)
• Provozní proud: Max. 25A
• Wake-up čas: < 15ms
• Ochrana: Multi-level protection

Hardware specifikace:

• Procesor: Infineon TriCore (32-bit)
• RAM: 512 KB
• Flash paměť: 4 MB
• EEPROM: 64 KB
• Počet I/O: 128+ kanálů
• PWM výstupy: 16 kanálů
• Konektory: 4x multi-pin (různé velikosti)

Komunikace:

• CAN-Bus Comfort: 100 kbit/s
• CAN-Bus Drive: 500 kbit/s
• CAN-Bus Diagnostic: 500 kbit/s
• LIN-Bus: 6 kanálů (19.2 kbit/s)
• MOST Bus: Připraveno (infotainment)
• FlexRay: Připraveno

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití (3C0937049E):

VW modely: • Passat B6 (3C2) - 2005-2008 sedan
• Passat Variant B6 (3C5) - 2005-2008 kombi
• Passat CC (357) - 2008 (rané verze)
• Passat R36 (3C) - 2008

Škoda modely (podobné): • Superb II (3T) - 2008 (jiné číslo dílu)

Motorizace kompatibilní:

Výbavové stupně s E verzí:

⚡ FUNKCE JEDNOTKY E

1. KESSY - Bezkličový systém:

KESSY funkce (pokud výbava): • Keyless Entry - automatické odemčení
• Keyless Go - start tlačítkem
• Advanced Key - 3 klíče v paměti
• Proximity Detection - 1.5m dosah
• Safe Lock - dvojité zamčení
• Easy Open - otevření kufru nohou (příprava)

Antény KESSY: • 3 externí antény (dveře)
• 2 interní antény (interiér)
• 1 anténa kufr

2. Pokročilé centrální zamykání:

Zamykací funkce: • Selective Unlock - volitelné odemykání
• Progressive Unlock - postupné
• Auto Lock - 15 km/h
• Auto Unlock - klíč ze zapalování
• Crash Unlock - při airbagu
• Child Safety - elektronické
• Deadlock - mechanické blokování

3. Komfortní ovládání oken:

Elektrická okna: • One-Touch všechna okna (nahoru/dolů)
• Comfort Open - otevření klíčem
• Comfort Close - zavření klíčem
• Remote Control - dálkové
• Rain Close - při dešti (s čidlem)
• Anti-Trap - ochrana proti sevření
• Thermal Protection - tepelná ochrana

Panoramatická střecha: • Plná integrace
• One-touch open/close
• Comfort control
• Anti-trap protection

4. Světelné funkce:

Coming/Leaving Home: • Nastavitelný čas 0-120s
• Intenzita variabilní
• Světelný senzor
• Corner lights

Ambientní osvětlení: • 3 barvy (bílá/červená/modrá)
• 5 zón
• Plynulé stmívání
• Welcome light

5. Elektrická zrcátka s pamětí:

Funkce zrcátek: • Memory - 3 pozice
• Reverse Dip - obě zrcátka
• Power Fold - elektrické sklápění
• Auto Fold - při zamčení
• Synchronous - synchronní
• Heating - automatické
• Auto Dimming - obě zrcátka

6. Elektrická sedadla s pamětí:

Paměť sedadel (pokud výbava): • 3 paměťové pozice
• Přiřazení ke klíčům
• Easy Entry funkce
• Bederní opěrka paměť

7. Parkovací asistent:

Park Assist (příprava): • Přední/zadní senzory
• OPS display ready
• Automatické parkování ready

🔄 VERZE A NÁHRADY

Vývojová řada Passat B6 BCM:

Možnosti náhrady pro E:

Kompatibilní náhrady: • 3C0937049E → E (identická)
• 3C0937049D → E (upgrade)
• 3C0937049E → Q (možné s úpravami)

Cross-compatibility: • Nelze z Golf V (1K0)
• Nelze z Touran (1T0)
• Specifické pro B6

Důležité: • Component Protection - možná aktivní
• Adaptace - nutná vždy
• Immo - párování nutné

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostické adresy:

• 09 - Central Electronics (hlavní)
• 19 - CAN Gateway (komunikace)
• 42 - Door Electronics Driver
• 52 - Door Electronics Passenger
• 62 - Door Electronics Rear Left
• 72 - Door Electronics Rear Right

Security Access:

Long Coding (16 bytů):

LONG CODING PRO 3C0937049E:

Byte 00: Základní konfigurace
Bit 0: Řízení (0=LHD, 1=RHD)
Bit 1: KESSY installed
Bit 2: Alarm active
Bit 3: Start/Stop ready
Bit 4-7: Market code

Byte 01: Zamykání
Bit 0: Selective Unlock
Bit 1: Auto Lock
Bit 2: Auto Unlock
Bit 3: Safe Lock
Bit 4: Deadlock
Bit 5: Confirmation
Bit 6: Crash Unlock
Bit 7: Child Lock

Byte 02: Okna
Bit 0: One-Touch all
Bit 1: Comfort Close
Bit 2: Comfort Open
Bit 3: Remote Windows
Bit 4: Rain Close
Bit 5: Anti-Trap all
Bit 6: Thermal Protect
Bit 7: Sunroof

Byte 03: Světla
Bit 0: Coming Home
Bit 1: Leaving Home
Bit 2: Corner Lights
Bit 3: Ambient Light
Bit 4: Footwell
Bit 5: Door Warning
Bit 6: Puddle Lights
Bit 7: DRL

Byte 04: Zrcátka
Bit 0: Power Fold
Bit 1: Memory
Bit 2: Reverse Dip
Bit 3: Auto Fold
Bit 4: Heating Auto
Bit 5: Auto Dimming
Bit 6: Synchronous
Bit 7: Puddle Light

Byte 05: Sedadla
Bit 0: Memory Driver
Bit 1: Memory Passenger
Bit 2: Easy Entry
Bit 3: Key Assignment
Bit 4-7: Reserved

Byte 06-15: Další funkce...

Typické kódování E:
6F 7F 7F 7F 7F 3F ...

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

TOP problémy 3C0937049E:

Diagnostické kódy E specifické:

00003 - Control Module - No Communication
00287 - KESSY Control Module
00532 - Supply Voltage B+ Low
00668 - Terminal 30 Low
00778 - Steering Angle Sensor
00907 - Intervention Load Management
00928 - Locking Module Driver Side
00929 - Locking Module Passenger Side
01044 - Control Module Incorrectly Coded
01134 - Alarm Horn
01176-01179 - Keys 1-4 Signal Low
01299 - Diagnostic Interface (J533)
01330 - Central Control Module (J519)
01331-01334 - Door Modules
01336 - Data Bus Missing Message
01359 - Interior Monitoring
01504 - Bulb Monitoring
01542 - Door Handle Sensor
01598 - Window Regulator Thermal
02635 - Component Protection Active
02694 - KESSY Malfunction

💡 POSTUPY PROGRAMOVÁNÍ

Component Protection deaktivace:

DEAKTIVACE COMPONENT PROTECTION PRO E:

Metoda 1: VCDS (online SFD)
1. Připojení VCDS s internetem
   [09 - Central Electronics]

2. Security Access:
   [16 - Security Access]
   Code: 20103

3. Adaptation:
   [10 - Adaptation]

   Channel: IDE00265
   nebo Channel 085

   Read value (Active)

4. SFD generace:
   - VCDS nabídne SFD
   - Online generace
   - Automatické použití

5. Nová hodnota:
   Set to: 0 (Deactivated)
   [Save]

Metoda 2: ODIS
1. Vehicle Diagnostics
2. Central Electronics
3. Functions
4. Component Protection
5. Deactivate with SFD

Cena: 1.500-3.000 Kč

KESSY adaptace:

KESSY SETUP PRO 3C0937049E:

Předpoklady:
- KESSY hardware kompletní
- Component Protection OFF
- Min. 2 KESSY klíče

1. Aktivace v Long Coding:
   [09 - Central Electronics]
   [07 - Long Coding]

   Byte 00, Bit 1 = 1 (KESSY)
   [Save]

2. Adaptace počtu klíčů:
   [10 - Adaptation]

   Channel 001 nebo
   IDE04967 - Number of keys
   Value: 2-3
   [Save]

3. Učení klíčů:
   Channel 005-007 nebo
   IDE04968-04970 - Keys 1-3

   Pro každý klíč:
   - Vložit do čtečky
   - Stisknout unlock 2x
   - Čekat na potvrzení
   - [Save]

4. Kalibrace antén:
   Channel 010-012
   - Test každé antény
   - Nastavení citlivosti

5. Funkce KESSY:
   Channel 020 - Approach unlock
   Value: 1 (active)

   Channel 021 - Walk away lock
   Value: 1 (active)

6. Test systému:
   - Přiblížení s klíčem
   - Dotek kliky
   - Start tlačítkem
   - Vzdálení a zamčení

Paměť sedadel a zrcátek:

AKTIVACE PAMĚTI PRO E:

1. Long Coding:
   Byte 04, Bit 1 = 1 (Mirror memory)
   Byte 05, Bit 0 = 1 (Seat memory)

2. Adaptace:
   [10 - Adaptation]

   Channel 030 - Memory slots
   Value: 3 (3 pozice)

   Channel 031 - Key assignment
   Value: 1 (active)

3. Přiřazení ke klíčům:
   Channel 032 - Key 1 to memory
   Value: 1 (pozice 1)

   Channel 033 - Key 2 to memory
   Value: 2 (pozice 2)

   Channel 034 - Key 3 to memory
   Value: 3 (pozice 3)

4. Uložení pozic (ve vozidle):
   - Nastavit požadovanou pozici
   - Držet SET + 1/2/3
   - Pípnutí = uloženo

5. Test:
   - Změnit pozici
   - Stisknout 1/2/3
   - Automatický návrat

Rain Close aktivace:

RAIN CLOSE PRO E:

1. Kontrola hardware:
   - Rain/light sensor
   - Připojení na BCM

2. Long Coding:
   Byte 02, Bit 4 = 1 (Rain close)

3. Adaptace:
   Channel 040 - Rain sensor
   Value: 1 (active)

   Channel 041 - Sensitivity
   Value: 5 (střední)

   Channel 042 - Delay
   Value: 10 (10 sekund)

4. Test:
   - Simulace deště
   - Okna + střecha se zavřou

📊 PINOUT KONEKTORŮ

Hlavní konektory 3C0937049E:

Konektor A (Černý) - Napájení:

Konektor B (Hnědý) - CAN/LIN:

Konektor C (Šedý) - I/O:

Konektor D (Modrý) - Speciální:

🚨 MĚŘICÍ BLOKY VCDS

MVB 001 - Základní info:

Pole 1: Napětí baterie
       9.0-15.0V

Pole 2: Stav zapalování
       Off/On/Start

Pole 3: Rychlost
       0-300 km/h

Pole 4: Venkovní teplota
       -40 až +50°C

MVB 002 - KESSY Status:

Pole 1: KESSY Active
       Yes/No

Pole 2: Key Detected
       0/1/2/3

Pole 3: Signal Strength
       0-100%

Pole 4: Key Battery
       OK/Low

MVB 003 - Zamykání:

Pole 1: Central Lock
       Locked/Unlocked

Pole 2: Safe Lock
       Active/Inactive

Pole 3: Child Lock
       On/Off

Pole 4: Trunk
       Open/Closed

MVB 010 - Paměť:

Pole 1: Active Memory
       0/1/2/3

Pole 2: Key Assignment
       Key->Memory

Pole 3: Save Count
       0-65535

Pole 4: Last User
       Key ID

📈 CENY A DOSTUPNOST 2024

Ceny jednotky 3C0937049E:

Srovnání verzí B6:

Související komponenty:

🔍 IDENTIFIKACE E

Jak poznat 3C0937049E:

Fyzická identifikace: • Štítek 3C0937049E
• Výrobce Hella
• 4 konektory
• Větší jednotka
• Pod palubkou vlevo

VCDS identifikace:

Address 09: Central Electronics
---------------------
Part No SW: 3C0 937 049 E
         HW: 3C0 937 049 E
Component: BCM PQ46  0305
Revision: 00305001
Coding: 6F7F7F7F7F3F0000
Shop #: WSC 01234

Component Protection: Active/Not Active
KESSY: Installed/Not Installed

🔋 ÚDRŽBA A ŽIVOTNOST

Preventivní údržba:

Kontrolní body: • KESSY antény - čištění 1x ročně
• Baterie klíčů - výměna co 2 roky
• Software - aktualizace při problémech
• Konektory - kontrola koroze
• CAN-Bus - diagnostika komunikace

Životnost: • BCM jednotka: 10-15 let
• KESSY systém: 8-12 let
• Senzory: 7-10 let
• Motorky zrcátek: 6-8 let

🛡️ VÝHODY A NEVÝHODY E

Výhody:

• ✅ Plná CAN integrace
• ✅ KESSY podpora
• ✅ Všechny komfortní funkce
• ✅ Stabilní verze
• ✅ Dobrá dostupnost

Nevýhody:

• ❌ Component Protection možná
• ❌ Složitější diagnostika
• ❌ Vyšší cena
• ❌ Citlivá na vlhkost
• ❌ Nutný VCDS/ODIS

🎯 ZÁVĚREČNÉ HODNOCENÍ

Verdikt:

Jednotka 3C0937049E představuje vyspělou a stabilní verzi BCM pro Passat B6 první generace. Nabízí plnou podporu KESSY systému, všechny komfortní funkce a dobrou integraci s CAN-Bus. Component Protection může být překážkou, ale je řešitelná. Pro vozy 2005-2008 je to optimální volba.

Doporučení:

• Ideální pro: Passat B6 2005-2008
• Zvláště vhodné: Highline výbava
• Výměna: Nutná deaktivace CP
• Alternativa: Q verze pro facelift
