Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 3C0937049J je střední generace centrální řídicí jednotky komfortní elektroniky (Body Control Module) používaná ve vozidlech VW Passat B6 (3C) z let 2006-2008. Tato jednotka představuje vylepšenou verzi první generace BCM s rozšířenou CAN-Bus integrací, přidanými komfortními funkcemi a připraveností pro KESSY (ne vždy aktivní).

Klíčové údaje:

• 🏭 Výrobce: Siemens/Continental pro VAG
• ⚙️ Typ systému: BCM (Body Control Module) Gen1.5
• 📅 Období výroby: 2006-2008
• 💡 Platforma: PQ46 (Passat B6)
• 🔐 Označení: J519 - Centrální řídicí jednotka
• 📍 Umístění: Pod přístrojovou deskou (strana řidiče)
• 🔧 Verze: J = desátá revize, střední výbava

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (rozsah 9-16V)
• Klidový odběr: < 3 mA (sleep mode)
• Provozní proud: Max. 25A
• Wake-up čas: < 20ms
• Ochrana: Standardní ochrana

Hardware specifikace:

• Procesor: Infineon C167CR (16-bit)
• RAM: 512 KB
• Flash paměť: 4 MB
• EEPROM: 64 KB
• Počet I/O: 120 kanálů
• PWM výstupy: 12 kanálů
• Konektory: 4x multi-pin

Komunikace:

• CAN-Bus Comfort: 100 kbit/s
• CAN-Bus Drive: 500 kbit/s
• CAN-Bus Diagnostic: 500 kbit/s
• LIN-Bus: 6 kanálů (19.2 kbit/s)
• K-line: Záložní diagnostika

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití (3C0937049J):

VW modely: • Passat B6 (3C2) - 2006-2008 sedan
• Passat Variant B6 (3C5) - 2006-2008 kombi
• Passat R36 (3C) - 2007-2008 (rané verze)

Motorizace kompatibilní s J:

Výbavové stupně s J:

⚡ FUNKCE JEDNOTKY J

1. Centrální zamykání Plus:

Funkce zamykání: • Ovládání všech zámků
• Dálkové ovládání (433/434 MHz)
• Safe lock
• Selective unlock (základní)
• Auto lock (30 km/h)
• Fuel filler lock
• Emergency unlock

Částečně dostupné: • Auto unlock (při vytažení klíče)
• Komfortní otevírání

2. Ovládání oken Plus:

Rozšířené funkce: • Elektrická okna 4x
• One-touch up/down (přední)
• Anti-trap (přední)
• Comfort close (klíčem)
• Tepelná ochrana

Omezené: • One-touch zadní okna
• Dálkové ovládání

3. Světelné funkce:

Coming/Leaving Home (pokud kódováno): • Časování 10-60s
• Přední světla
• Základní funkce

Interior: • Centrální ovládání
• Časované zhasínání (0-30s)
• Dimming (3 úrovně)

4. Elektrická zrcátka Plus:

Funkce: • Elektrické nastavení
• Vyhřívání
• Elektrické sklápění (pokud výbava)
• Paměť (základní, 1 pozice)

Částečně: • Reverse dip (pouze řidič)
• Automatické sklápění

5. KESSY příprava/částečná:

KESSY funkce (pokud aktivováno): • Keyless Entry (základní)
• Keyless Go (příprava)
• 2 klíče max

Většinou NENÍ aktivní!
Vyžaduje hardware upgrade

6. Další funkce:

Dostupné: • Alarm (pokud výbava)
• Vnitřní dozor
• Náklon senzor
• Centrální ovládání
• Diagnostika

🔄 VERZE A NÁHRADY

Vývojová řada Passat B6 BCM Gen1:

Možnosti náhrady pro J:

Doporučené náhrady: • 3C0937049J → J (identická)
• 3C0937049J → K-P (upgrade)
• 3C0937049J → Q+ (velký upgrade)

Zpětná kompatibilita: • 3C0937049J → starší (možné, ale proč?)

Důležité: • Component Protection NENÍ
• Jednoduchá výměna
• Nutné překódování

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostické adresy:

• 09 - Central Electronics (hlavní)
• 19 - CAN Gateway
• 42 - Door Electronics Driver
• 52 - Door Electronics Passenger
• 62 - Door Electronics Rear Left
• 72 - Door Electronics Rear Right

Security Access:

Kódování (7 číslic):

KÓDOVÁNÍ PRO 3C0937049J:

Formát: XXXXXXX (7 číslic)

Pozice 1: Země/Region
0 = Německo
1 = Evropa
2 = USA/NAR
3 = Zbytek světa

Pozice 2: Řízení
0 = Levostranné (LHD)
1 = Pravostranné (RHD)

Pozice 3: Výbava
0 = Trendline
1 = Comfortline
2 = Highline
3 = Individual

Pozice 4-5: Speciální výbava
00 = Základní
01 = Xenon
02 = Navigace
03 = Xenon + Navigace
04 = KESSY příprava
05 = KESSY aktivní
...

Pozice 6-7: Dodatečné
00 = Standard
01 = Alarm
02 = Tažné zařízení
03 = Alarm + Tažné
...

Příklad:
1120500 = EU, LHD, Highline, KESSY

Long Coding (12 bytů):

LONG CODING PRO 3C0937049J:

12 bytů - více než rané verze!

Byte 00: Základní
Bit 0: Řízení (0=LHD)
Bit 1: KESSY prep
Bit 2: Alarm
Bit 3: Start-Stop prep
Bit 4-7: Region

Byte 01: Zamykání
Bit 0: Safe lock
Bit 1: Selective unlock
Bit 2: Auto lock
Bit 3: Auto unlock
Bit 4: Comfort open
Bit 5-7: Reserved

Byte 02: Okna
Bit 0: 4 okna
Bit 1: One-touch front
Bit 2: One-touch rear
Bit 3: Anti-trap
Bit 4: Comfort close
Bit 5-7: Reserved

Byte 03: Světla
Bit 0: Coming Home
Bit 1: Leaving Home
Bit 2: Interior delay
Bit 3: Dimming
Bit 4-7: Reserved

Byte 04: Zrcátka
Bit 0: Elektrická
Bit 1: Vyhřívaná
Bit 2: Sklápěcí
Bit 3: Paměť
Bit 4: Reverse dip
Bit 5-7: Reserved

Byte 05-11: Reserved/Future

Typické kódování:
44 1F 1F 0F 0F 00 00 00 00 00 00 00

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

TOP problémy 3C0937049J:

Diagnostické kódy J verze:

00003 - Control Module Defective
00532 - Supply Voltage B+
00668 - Terminal 30 Low
00778 - Steering Angle Sensor
00907 - Load Management
00928 - Door Module Driver
00929 - Door Module Passenger
00930 - Door Module Rear Left
00931 - Door Module Rear Right
01044 - Control Module Incorrectly Coded
01134 - Alarm Horn
01299 - Diagnostic Interface
01330 - Central Control Module
01336 - Data Bus Missing Message
01359 - Interior Monitoring
01504 - Bulb Monitoring

💡 POSTUPY PROGRAMOVÁNÍ

Základní nastavení J:

BASIC SETUP PRO 3C0937049J:

1. Připojení VCDS:
   [09 - Central Electronics]

2. Vymazání chyb:
   [02 - Fault Codes]
   Clear all

3. Kódování:
   [07 - Coding]
   Zadat správný 7-místný kód
   Např: 1120500

4. Long Coding:
   [07 - Long Coding]
   12 bytů nastavit

5. Adaptace:
   [10 - Adaptation]

   Channel 01 - Remote keys
   Value: 2 (počet klíčů)

   Channel 02 - Interior light
   Value: 30 (sekund)

   Channel 03 - Coming Home
   Value: 30 (sekund)

   Channel 04 - Auto Lock
   Value: 1 (active)

   Channel 05 - Comfort close
   Value: 1 (active)

6. Reset:
   [04 - Basic Settings]
   Group 000

Aktivace Coming/Leaving Home:

COMING/LEAVING HOME PRO J:

Pokud hardware podporuje:

1. [09 - Central Electronics]

2. [07 - Long Coding]
   Byte 03:
   Bit 0 = 1 (Coming Home)
   Bit 1 = 1 (Leaving Home)

3. [10 - Adaptation]

   Channel 03 - Coming Home time
   Value: 10-60 (sekund)

   Channel 06 - Leaving Home time
   Value: 10-60 (sekund)

4. Test:
   - Zamknout auto
   - Světla musí svítit

KESSY aktivace (pokud možné):

KESSY AKTIVACE PRO J:

POZOR! Většinou NENÍ možné!
Vyžaduje hardware:

1. Kontrola hardware:
   - KESSY anténa v dveřích
   - KESSY modul
   - Start button

   Pokud chybí = STOP!

2. Pokud hardware OK:
   [07 - Coding]
   Pozice 4-5: 05 (KESSY)

3. [07 - Long Coding]
   Byte 00, Bit 1 = 1

4. [10 - Adaptation]
   Channel 10 - KESSY
   Value: 1

5. Učení klíčů:
   Speciální procedura

Většinou lepší upgrade na Q+!

Inicializace oken:

WINDOW INITIALIZATION PRO J:

1. [09 - Central Electronics]

2. [04 - Basic Settings]
   Group 001 - Windows

3. Pro každé okno:
   - Úplně dolů
   - Úplně nahoru
   - Držet 3s nahoře
   - Úplně dolů
   - Stop uprostřed
   - Nahoru one-touch

4. Test funkcí:
   - One-touch up/down
   - Anti-trap test
   - Comfort close

📊 PINOUT KONEKTORŮ

Konektory 3C0937049J:

T52a - Hlavní (52-pin):

T32b - Sekundární (32-pin):

T20c - Třetí (20-pin): Rozšíření pro vyšší výbavu

T16d - Čtvrtý (16-pin): KESSY/speciální funkce

🚨 MĚŘICÍ BLOKY VCDS

MVB 001 - System Status:

Pole 1: Napětí baterie
       9.0-15.0V

Pole 2: Zapalování
       On/Off

Pole 3: Verze SW
       Např: 0110

Pole 4: Verze HW
       Např: H10

MVB 002 - Doors/Windows:

Pole 1: Dveře FL
       Open/Closed/Locked

Pole 2: Dveře FR
       Open/Closed/Locked

Pole 3: Dveře RL
       Open/Closed/Locked

Pole 4: Dveře RR
       Open/Closed/Locked

MVB 003 - Windows Position:

Pole 1: Okno FL
       0-100%

Pole 2: Okno FR
       0-100%

Pole 3: Okno RL
       0-100%

Pole 4: Okno RR
       0-100%

MVB 004 - Lights:

Pole 1: Coming Home
       Active/Inactive

Pole 2: Leaving Home
       Active/Inactive

Pole 3: Interior
       On/Off/Dimmed

Pole 4: Timer
       0-60s

📈 CENY A DOSTUPNOST 2024

Ceny jednotky 3C0937049J:

Doporučené alternativy:

Náklady na upgrade:

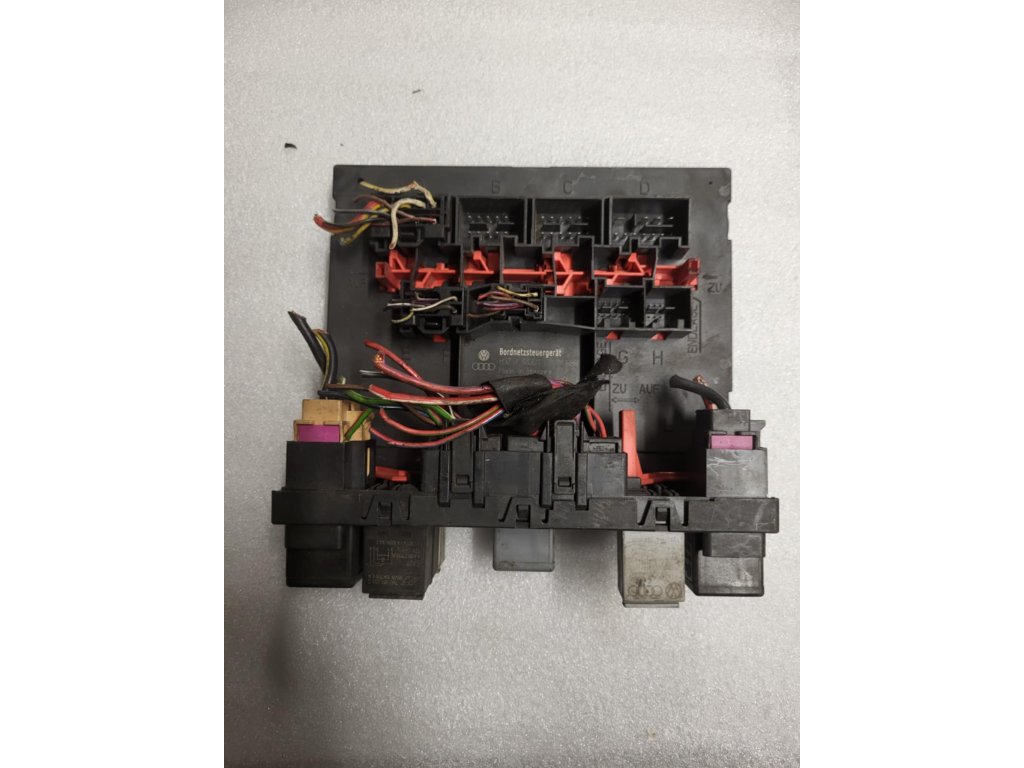

🔍 IDENTIFIKACE J

Jak poznat 3C0937049J:

Fyzická identifikace: • Štítek 3C0937049J
• Výrobce Siemens/Continental
• 4 konektory
• Střední velikost
• Pod palubkou vlevo

VCDS identifikace:

Address 09: Central Electronics
---------------------
Part No SW: 3C0 937 049 J
         HW: 3C0 937 049 J
Component: BCM PQ46  0110
Revision: 00110010
Coding: 1120500
Shop #: WSC 00000

Component Protection: Not Active
KESSY: Prepared (not active)

🔋 ÚDRŽBA A ŽIVOTNOST

Preventivní údržba:

Kontrolní body: • Software update na K-P
• Kontrola konektorů
• Měření odběru
• Test všech funkcí

Životnost: • BCM jednotka: 8-12 let
• Spolehlivost: dobrá
• Podpora: omezená

🛡️ VÝHODY A NEVÝHODY J

Výhody:

• ✅ Stabilnější než A-E
• ✅ Více funkcí než rané
• ✅ Bez Component Protection
• ✅ Dobrá dostupnost
• ✅ Rozumná cena

Nevýhody:

• ❌ KESSY většinou ne
• ❌ Omezené funkce vs Gen2
• ❌ Starší hardware
• ❌ Menší paměť
• ❌ Pomalejší procesor

🎯 ZÁVĚREČNÉ HODNOCENÍ

Verdikt:

Jednotka 3C0937049J je solidní střední verze BCM pro Passat B6 z let 2006-2008. Nabízí rozumný kompromis mezi cenou a funkcemi. KESSY je většinou pouze příprava. Pro běžné použití dostačující, pro vyšší výbavu doporučujeme upgrade na Gen2 (Q+).

Doporučení:

• Použití: Passat B6 2006-2008 střední výbava
• Upgrade: Zvážit Q+ pro více funkcí
• KESSY: Většinou nemožné aktivovat
• Cena/výkon: Dobrý poměr
