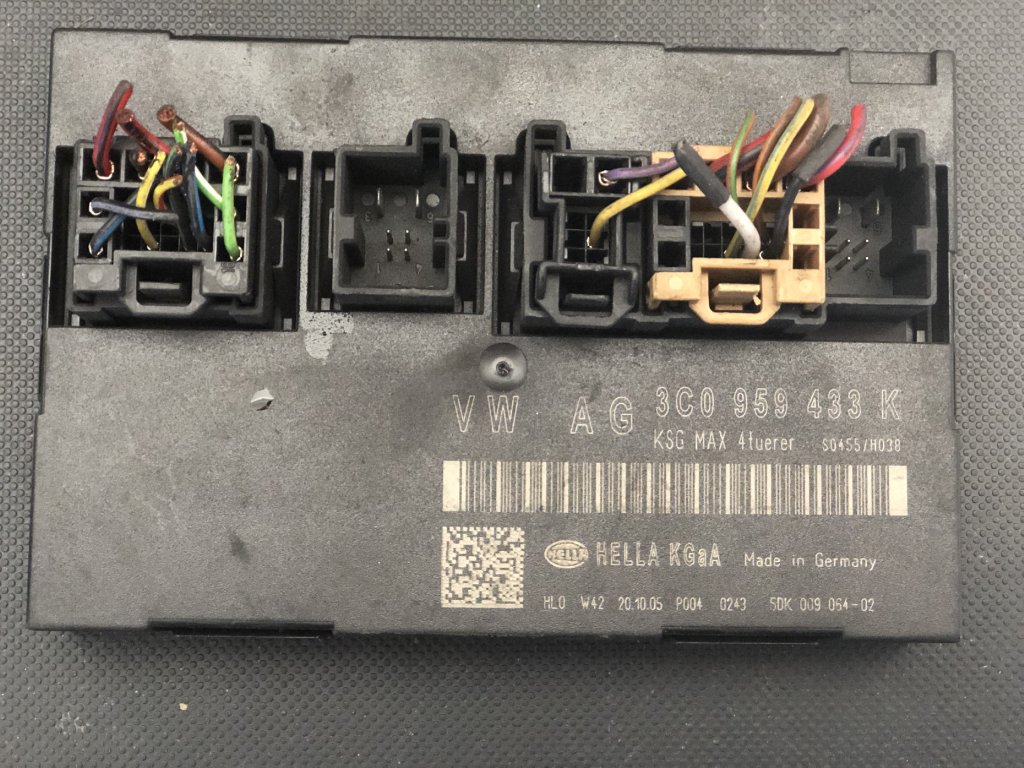

Komfortní jednotka 3C0959433K - Centrální řídicí jednotka komfortní elektroniky VW Passat B6/CC

VCDS IDENTIFIKACE K:

Address 09: Cent. Elect.        Labels: 3C0-959-433.clb
Part No SW: 3C0 959 433 K    HW: 3C0 959 433 K
Component: BCM PQ46 H         032 0361
Revision: 00032001   Serial number: 00000008150766
Coding: 0F180A3A901F0B41800880866040198C4405804020002000400000
Shop #: WSC 01279 785 00200
VCID: 3479BFAE1D2F6D7EBB-8060

Component Protection: Active

LONG CODING 3C0959433K:

Formát: XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX
(19 bajtů v hexadecimálním formátu)

Byte 00: Země/Region
07 = Evropa
2D = Německo
35 = Velká Británie
56 = USA

Byte 01: Základní výbava
Bit 0 = Elektrická okna
Bit 1 = Elektrická zrcátka
Bit 2 = Centrální zamykání
Bit 3 = Alarm
Bit 4 = Climatronic
Bit 5 = Vyhřívaná sedadla
Bit 6 = Memory paket
Bit 7 = KESSY

Byte 02-03: Komfortní funkce
Coming/Leaving Home
Comfort open/close
Rain sensor
Light sensor
Auto-lock/unlock

Byte 04-05: Světlomety
Xenon/Bi-xenon
AFS
Cornering lights
Highway lights
LED DRL

Byte 06-07: Asistenční systémy
PDC
OPS
Park Assist
Camera

Byte 08-09: Infotainment
RNS 510
Bluetooth
USB
Voice control

Byte 10-11: Speciální výbava
Panorama
Tow bar
Solar cells
Auxiliary heater

Byte 12-13: Síťová konfigurace
CAN gateway
LIN slaves
FlexRay ready

Byte 14-15: Energy management
Battery type
Start-Stop
Recuperation

Byte 16-17: Security
Alarm level
Immobilizer
Component protection

Byte 18: Checksum

Příklad pro Highline s KESSY:
0F 18 0A 3A 90 1F 0B 41 80 08 80 86 60 40 19 8C 44 05 80

HLAVNÍ ADAPTAČNÍ KANÁLY K:

=== KESSY ===
IDE00021 - Počet klíčů (1-8)
IDE00265 - Komfortní otevírání (aktivní/neaktivní)
IDE00266 - Komfortní zavírání (aktivní/neaktivní)
IDE00267 - Automatické zamykání (ano/ne)
IDE00268 - Approach unlock (ano/ne)
IDE00269 - Walk-away lock (ano/ne)

=== MEMORY ===
IDE00175 - Memory pozice 1
IDE00176 - Memory pozice 2
IDE00177 - Memory pozice 3
IDE00178 - Přiřazení ke klíči (ano/ne)

=== SVĚTLA ===
IDE00049 - Coming Home čas (0-90s)
IDE00050 - Leaving Home čas (0-90s)
IDE00051 - Tunnel detection (ano/ne)
IDE00052 - Highway light (ano/ne)

=== ZAMYKÁNÍ ===
IDE00087 - Selective unlock (všechny/řidič)
IDE00088 - Auto-lock rychlost (vypnuto/10/15/20 km/h)
IDE00089 - Auto-unlock (vypnuto/klíč/zastavení)

=== OKNA ===
IDE00103 - Comfort opening (ano/ne)
IDE00104 - Comfort closing (ano/ne)
IDE00105 - Rain closing (ano/ne)

=== KLIMATIZACE ===
IDE00293 - Auxiliary heater (ano/ne)
IDE00294 - Rest ventilation čas (0-60 min)
IDE00295 - Remote control (ano/ne)

=== ENERGY ===
IDE00310 - Battery type (Lead/AGM/EFB)
IDE00311 - Second battery (ano/ne)
IDE00312 - Quiescent reduction (normal/max)

=== ALARM ===
IDE00201 - Interior monitoring (vypnuto/reduced/full)
IDE00202 - Tilt sensor (ano/ne)
IDE00203 - Alarm delay (0-60s)

ČASTÉ CHYBOVÉ KÓDY K:

B1000 29 - Left Front Door Control Module
          No Communication

B1001 29 - Right Front Door Control Module
          No Communication

B1002 29 - Left Rear Door Control Module
          No Communication

B1003 29 - Right Rear Door Control Module
          No Communication

B10BA 29 - Left Front Antenna for Access/Start Authorization
          No Signal

B10BB 29 - Right Front Antenna for Access/Start Authorization
          No Signal

B10BC 29 - Rear Antenna for Access/Start Authorization
          No Signal

B116D 29 - Left Low Beam
          Short to Ground

B116E 29 - Right Low Beam
          Short to Ground

B200A 16 - Control Module Coding
          Not Valid

B200B 16 - Control Module
          Hardware Incompatible

00003 - Control Module
        No Communication

00466 - Control Module Not Coded

01044 - Control Module Incorrectly Coded

01305 - Databus for Comfort System
        Missing Message

01314 - Engine Control Module
        No Communication

01542 - Comfort CAN
        Malfunction

01599 - Comfort Databus
        Missing Subscriber

02635 - Steering Column Lock
        No Communication

16955 - Key 1
        Adaptation Limit Surpassed

18058 - CAN-Gateway
        No Communication

18265 - Load Management
        Second Battery: Undervoltage

COMPONENT PROTECTION K:

POZOR: Online přístup nutný!

1. Požadavky:
   - ODIS Service 4.0+
   - Online přístup VW
   - Platný účet
   - SVM kód

2. Postup ODIS:
   - Připojit online
   - [Diagnostika]
   - [09 - Cent. Elect.]
   - [Funkce]
   - [Component Protection]

3. Deaktivace:
   - Request SVM code
   - Zadání VIN
   - Čekání na kód (5-10 min)
   - Enter SVM code
   - Adaptace dokončena

4. Alternativa VCDS (omezená):
   - Pouze čtení stavu
   - Nelze deaktivovat
   - Nutný ODIS

5. Po deaktivaci:
   - Restart BCM
   - Test všech funkcí
   - Uložit protokol

KESSY 8 KLÍČŮ PRO K:

1. Příprava:
   - Všech 8 klíčů
   - Baterie CR2032 nové
   - Component Protection OK

2. VCDS postup:
   [09 - Cent. Elect.]
   [10 - Adaptation]

3. IDE00021:
   Current: X keys
   New value: 8
   Test → Save

4. Učení každého klíče:
   [04 - Basic Settings]
   Group 001

   Pro každý klíč:
   - Vložit do čtečky
   - Activate
   - Čekat na potvrzení
   - Vyjmout

5. Test KESSY:
   - Každý klíč otestovat
   - Přiblížení/vzdálení
   - Start motoru
   - Emergency start

6. Přiřazení k Memory:
   IDE00178 = 1
   Každý klíč → pozice

MEMORY FUNKCE K:

1. Hardware kontrola:
   - El. sedadlo řidiče
   - El. zrcátka
   - El. volant (pokud je)

2. Long Coding:
   Byte 01, Bit 6 = 1
   (Memory paket)

3. Adaptace pozic:
   IDE00175 - Pozice 1
   IDE00176 - Pozice 2
   IDE00177 - Pozice 3

4. Učení pozic:
   - Nastavit sedadlo
   - Nastavit zrcátka
   - Nastavit volant
   - Držet Memory + 1/2/3
   - 2 pípnutí = uloženo

5. Přiřazení ke klíči:
   IDE00178 = 1

   Automaticky:
   - Klíč 1 → Pozice 1
   - Klíč 2 → Pozice 2
   - Atd.

6. Test:
   - Změnit pozici
   - Zamknout
   - Odemknout jiným klíčem
   - Pozice se nastaví

PANORAMA SETUP K:

1. Podmínky:
   - Motor běží
   - Napětí > 12.5V
   - Teplota > 0°C

2. VCDS kalibrace:
   [09 - Cent. Elect.]
   [04 - Basic Settings]
   Group 023

3. Automatická kalibrace:
   - Activate
   - Střecha jede dolů
   - Pak nahoru
   - Pak tilt
   - Uloží pozice

4. Manuální nastavení:
   - Comfort position
   - Ventilation position
   - Service position

5. Anti-trap test:
   - Vložit překážku
   - Musí zastavit < 100N
   - Couvnout 10cm

6. Rain sensor:
   IDE00105 = 1
   Automatické zavření

COMING/LEAVING HOME K:

1. Aktivace:
   Long Coding
   Byte 02-03 příslušné bity

2. Časování:
   IDE00049 = 30 (Coming 30s)
   IDE00050 = 15 (Leaving 15s)

3. Světla v balíčku:
   - Potkávací
   - Mlhovky
   - Poziční
   - Poznávací
   - Puddle lights
   - Door handle lights

4. Podmínky Coming:
   - Světla AUTO
   - Motor vypnut
   - Tma (sensor)
   - Dveře otevřeny

5. Podmínky Leaving:
   - Světla AUTO
   - Odemčení dálkovým
   - Tma (sensor)

6. Tunnel detection:
   IDE00051 = 1
   Automatické světla v tunelu

MVB 001 - Základní informace:
1: Svorka 15 (Zap/Vyp)
2: Svorka 30 (11.0-14.8V)
3: Svorka 31 (OK/NOK)
4: S-kontakt (Zap/Vyp)

MVB 002 - KESSY status:
1: Klíč detekován (Ano/Ne)
2: Klíč ID (1-8)
3: Klíč baterie (OK/Low)
4: Start povolení (Ano/Ne)

MVB 003 - Memory:
1: Aktivní pozice (1-3/Off)
2: Sedadlo pozice (0-100%)
3: Zrcátka L/R (0-100%)
4: Volant pozice (0-100%)

MVB 010 - CAN komunikace:
1: Comfort CAN (OK/Error)
2: Drive CAN (OK/Error)
3: Extended CAN (OK/Error)
4: Diagnostic CAN (OK/Error)

MVB 020 - Energy:
1: Klidový proud (0-50mA)
2: Napětí baterie (11.0-14.8V)
3: Baterie 2 (11.0-14.8V)
4: Load reduction (Active/Off)

MVB 030 - Světla:
1: Coming Home (Active/Off)
2: Leaving Home (Active/Off)
3: Tunnel detected (Yes/No)
4: Light sensor (0-100%)

MVB 040 - Panorama:
1: Pozice střechy (0-100%)
2: Sunblind pozice (0-100%)
3: Motor proud (0-30A)
4: Anti-trap (OK/Triggered)
