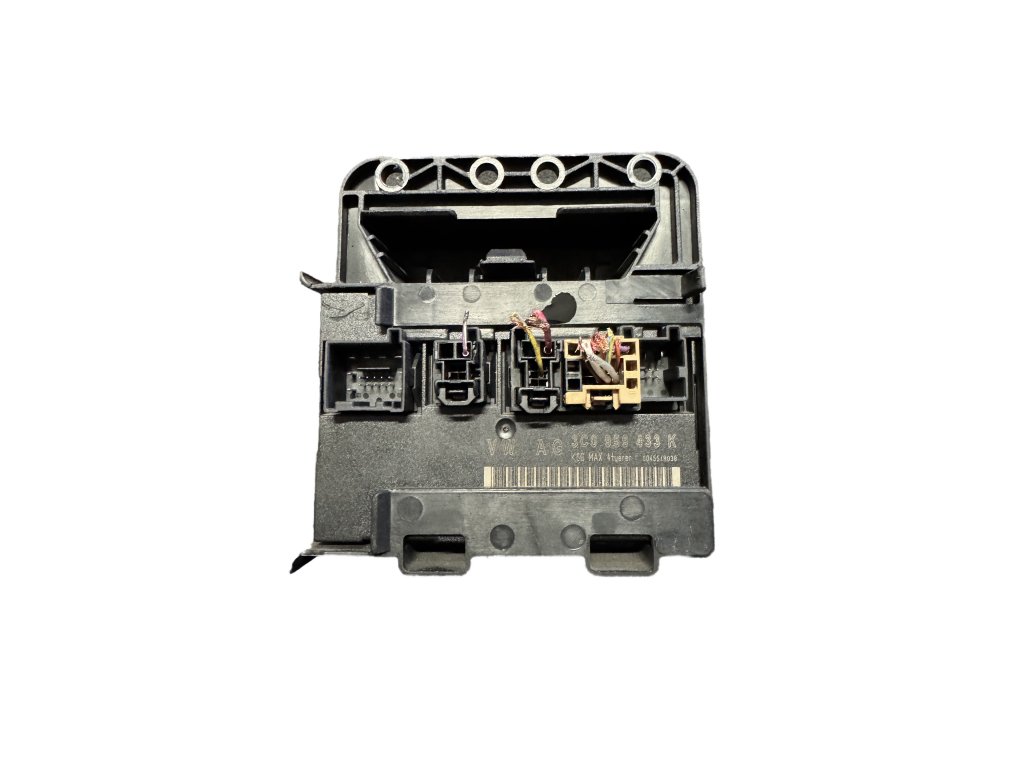

Komfortní jednotka 3C0959433K - Řídící jednotka Climatronic pro VW Passat B6 (3C)

VCDS IDENTIFIKACE:

Address 08: Auto HVAC    Labels: 3C0-959-433.clb
Part No SW: 3C0 959 433 K    HW: 3C0 959 433 K
Component: Climatronic     PQ46 110 0910
Revision: 00110011    Serial number: 00000012345678
Coding: 0000001
Shop #: WSC 00066 123 12345
VCID: 2D4AC7B2F8A9D3C6

No fault code found.

KÓDOVÁNÍ 3C0959433K:

Pozice 1-2: Konfigurace
00 = Základní 2-zóny
01 = 2-zóny s REST
02 = 3-zóny základní
03 = 3-zóny s REST
04 = 2-zóny + stand heating
05 = 3-zóny + stand heating

Pozice 3: Senzory
0 = Základní
1 = + Solární čidlo
2 = + Čidlo kvality
3 = + Solární + kvalita
4 = + Vlhkost
5 = Všechny senzory

Pozice 4: Výbava
0 = Standard
1 = + Vyhřívaná sedadla
2 = + Vyhřívaný volant
3 = Vše vyhřívané
4 = + Chlazená sedadla

Pozice 5: Motorizace
0 = Benzín malý
1 = Benzín střední
2 = Benzín velký
3 = Diesel malý
4 = Diesel střední
5 = Diesel velký

Pozice 6: Karoserie
0 = Sedan
1 = Variant
2 = CC

Pozice 7: Speciální
0 = Standard
1 = Taxi
2 = Policie
3 = Export horké země

Příklad: 0310040
= 3-zóny s REST, solární+kvalita, standard, benzín malý, sedan

ČASTÉ KÓDY 3C0959433K:

00229 - Refrigerant Pressure Sensor (G65)
        010 - Open or Short to Plus
        → Čidlo tlaku chladiva

00256 - Climatronic Control Module (J255)
        004 - No Signal/Communication
        → Komunikace jednotky

00272 - Fresh Air Blower (V2)
        007 - Short to Ground
        → Ventilátor zkrat

00282 - Actuator for Temperature Flap Left (V158)
        003 - Mechanical Malfunction
        → Servomotor klapky

00283 - Actuator for Temperature Flap Right (V159)
        003 - Mechanical Malfunction
        → Servomotor klapky

00301 - Temperature Sensor Evaporator (G263)
        010 - Open or Short to Plus
        → Čidlo výparníku

00305 - Air Quality Sensor (G238)
        008 - Implausible Signal
        → Čidlo kvality vzduchu

00309 - Temperature Sensor Dashboard (G56)
        005 - No or Incorrect Basic Setting
        → Čidlo teploty interiéru

00313 - Solar Sensor (G107)
        002 - Lower Limit Exceeded
        → Solární čidlo

00318 - Voltage Supply for Sensors
        002 - Lower Limit Exceeded
        → Napájení senzorů

00400 - Actuator for Defrost Flap (V107)
        003 - Mechanical Malfunction
        → Klapka odmrazování

00401 - Actuator for Central Flap (V70)
        003 - Mechanical Malfunction
        → Centrální klapka

00403 - Actuator for Footwell Flap (V108)
        003 - Mechanical Malfunction
        → Klapka k nohám

00716 - Air recirculation Flap Motor (V113)
        003 - Mechanical Malfunction
        → Klapka recirkulace

00787 - Temperature Sensor Footwell (G192)
        010 - Open or Short to Plus
        → Čidlo teploty

00792 - A/C Compressor
        002 - Lower Limit Exceeded
        → Kompresor problém

00819 - High Pressure Sensor (G65)
        008 - Implausible Signal
        → Vysoký tlak chladiva

VÝMĚNA 3C0959433K:

PŘÍPRAVA:
1. Zaznamenat:
   - Kódování (7 číslic)
   - Adaptační hodnoty
   - Verze software

2. Nářadí:
   - VCDS/VAG-COM
   - Plastové páčidla
   - Torx T20

DEMONTÁŽ:
1. Odpojit baterii (-)
2. Demontovat:
   - Rámeček klimatizace (opatrně!)
   - 2x šroub T20
3. Vysunout jednotku
4. Odpojit konektory (2-3ks)
5. Vyjmout jednotku

MONTÁŽ:
1. Nová jednotka (správné PN!)
2. Zapojit konektory
3. Zasunout do palubky
4. Přišroubovat 2x T20
5. Nasadit rámeček

PROGRAMOVÁNÍ:
1. Připojit baterii
2. VCDS:
   [08 - Auto HVAC]
   [07 - Coding]
   Zadat původní kód

3. [10 - Adaptation]
   Nastavit kanály 01-10

4. [04 - Basic Settings]
   Group 001 - kalibrace klapek
   Počkat na dokončení (2-3 min)

5. Test funkcí:
   - Všechny teploty
   - Všechny rozvody
   - AUTO režim
   - REST funkce

6. Vymazat chyby
7. Test jízda

KALIBRACE KLAPEK:

1. Motor nastartovaný
2. Klimatizace VYPNUTÁ
3. VCDS:
   [08 - Auto HVAC]
   [04 - Basic Settings]
   Group 001
4. [ON/OFF/Next]
5. Čekat 2-3 minuty
6. Uslyšíte pohyb klapek
7. "Finished correctly"
8. [Done, Go Back]
9. Test všech rozvodů

REST FUNKCE:

1. VCDS připojit
2. [08 - Auto HVAC]
3. [07 - Coding]
4. Změnit pozici 1-2:
   00 → 01 (2-zóny)
   02 → 03 (3-zóny)
5. [10 - Adaptation]
6. Kanál 04:
   Nastavit čas 0-30 min
7. Test:
   - Vypnout motor
   - Stisknout REST
   - Musí běžet ventilátor

MVB 001: Základní
1: Požadovaná teplota L (°C)
2: Požadovaná teplota R (°C)
3: Skutečná teplota interiér (°C)
4: Venkovní teplota (°C)

MVB 002: Senzory
1: Solární čidlo (W/m²)
2: Teplota výparníku (°C)
3: Teplota na výdechu L (°C)
4: Teplota na výdechu R (°C)

MVB 003: Klapky
1: Klapka teploty L (%)
2: Klapka teploty R (%)
3: Klapka rozvodu (%)
4: Klapka recirkulace (%)

MVB 004: Klapky 2
1: Klapka odmrazování (%)
2: Klapka střed (%)
3: Klapka nohy (%)
4: Klapka zadní (%)

MVB 005: Kompresor
1: Požadavek kompresoru
2: Status kompresoru
3: Tlak chladiva (bar)
4: Vypínací podmínky

MVB 006: Ventilátor
1: Napětí ventilátoru (V)
2: Otáčky ventilátoru (%)
3: Proud ventilátoru (A)
4: Status ventilátoru

MVB 007: Provoz
1: Režim (Auto/Manual)
2: ECON status
3: REST status
4: Recirkulace status

MVB 008: Kvalita vzduchu
1: Čidlo kvality (mV)
2: Práh spínání
3: Status recirkulace
4: Kvalita vzduchu
