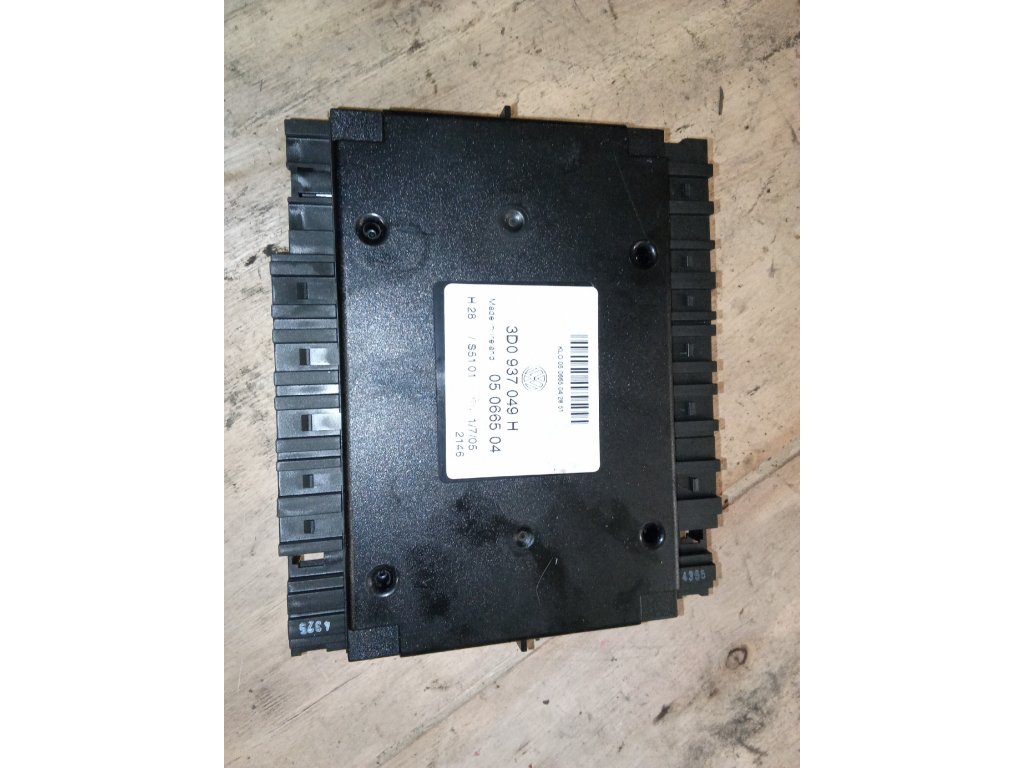

Komfortní jednotka 3D0937049H - Hella pro VW Phaeton, Touareg, Bentley Continental (2002-2010)

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 3D0937049H je centrální komfortní řídicí jednotka (Comfort Control Module) vyráběná firmou Hella pro luxusní vozidla koncernu VW Group, především VW Phaeton (3D), VW Touareg I (7L), Bentley Continental GT/Flying Spur od roku 2002. Tato jednotka řídí centrální zamykání, elektrická okna, elektrická zrcátka, střešní okno, komfortní otevírání/zavírání, alarm, Keyless Access, paměťové funkce a koordinuje komunikaci mezi dveřními moduly. Verze H je nejpokročilejší varianta s podporou Keyless Go, soft-close dveří a 4-zónové klimatizace. Jednotka je součástí CAN-Bus Comfort sítě.

Klíčové údaje:

• 🏭 Výrobce: Hella KGaA Hueck & Co.
• ⚙️ Typ jednotky: CCM (Comfort Control Module)
• 📅 Období výroby: 2002-2010
• 💡 Generace: J393 Comfort System
• 🔐 Označení: J393 - Centrální řídicí jednotka komfortního systému
• 📍 Umístění: Pod sedadlem řidiče (Phaeton) / Za přístrojovkou (Touareg)
• 🔧 Komunikace: CAN-Bus Comfort/Infotainment
• 🚗 Platforma: D1/PL71/VW551

✅ VERZE A VARIANTY

Specifikace 3D0937049H:

Varianty jednotky 3D0937049:

Kompatibilní vozidla podle výbavy:

🚗 KOMPATIBILNÍ VOZIDLA - DETAILNÍ SEZNAM

Volkswagen Phaeton (3D) 2002-2016:

Benzínové motory: • 3.2 V6 - 241 HP (BRK, CBRA)
• 4.2 V8 - 335 HP (BGH, CBTA)
• 6.0 W12 - 450 HP (BAN, BTT, CEJA)

Dieselové motory: • 3.0 V6 TDI - 225/240 HP (BMK, CBBB, CEXA)
• 4.2 V8 TDI - 320 HP (CKDA) - od 2008
• 5.0 V10 TDI - 313 HP (AJS, BLE) - do 2006

Volkswagen Touareg I (7L) 2002-2010:

Benzínové motory: • 3.2 V6 - 220/241 HP (AZZ, BKJ, BRJ)
• 3.6 V6 FSI - 280 HP (BHK, BHL)
• 4.2 V8 - 310 HP (AXQ, BHX)
• 6.0 W12 - 450 HP (BTT) - vzácné

Dieselové motory: • 2.5 R5 TDI - 163/174 HP (BAC, BLK, BPE)
• 3.0 V6 TDI - 225/240 HP (BKS, BUN, CASA)
• 5.0 V10 TDI - 313 HP (AYH, BLE)

Bentley Continental GT/Flying Spur (2003-2011):

Continental GT: • 6.0 W12 - 560 HP (BEB)
• 6.0 W12 - 610 HP (BHT) - Speed verze
• 4.0 V8 - 500 HP (CEU) - od 2012

Flying Spur: • 6.0 W12 - 560 HP (BEB)
• 6.0 W12 - 610 HP (BHT) - Speed

Audi A8 D3 (2002-2009) - některé verze:

Pouze specifické modely: • A8L W12 - 450 HP (BHT)
• S8 V10 - 450 HP (BSM)
• Sdílené komponenty s Phaeton

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (9-16V)
• Klidový odběr: < 50 mA (sleep mode)
• Provozní odběr: 3-8A
• Pracovní teplota: -40°C až +85°C
• Skladovací teplota: -40°C až +125°C
• Krytí: IP54
• Wake-up čas: < 100 ms

Hardware specifikace:

• Procesor: Infineon C167CR-LM (16-bit)
• Frekvence: 40 MHz
• RAM: 256 KB
• Flash paměť: 2 MB
• EEPROM: 32 KB
• CAN kontroléry: 2x (Comfort/Infotainment)
• LIN kontrolér: 1x Master
• I/O porty: 64 digitální, 16 analogové
• Diagnostický protokol: KWP2000/UDS

Konektory jednotky:

• Hlavní konektory: 3x
• Konektor A: 32-pin (černý)
• Konektor B: 32-pin (hnědý)
• Konektor C: 20-pin (šedý)
• Typ: Tyco/AMP Quadlock

Řízené systémy a komponenty:

Připojené moduly:

⚡ FUNKCE SYSTÉMU

1. Základní komfortní funkce:

Centrální zamykání: • Selective unlocking - postupné odemykání
• Auto-lock - při 15 km/h
• Safe lock - dvojité zamknutí
• Emergency unlock - nouzové otevření
• Child lock - dětská pojistka
• Valet mode - servisní režim

Elektrická okna: • One-touch - všechna okna
• Anti-trap - ochrana proti přiskřípnutí
• Comfort open/close - klíčem
• Rain close - při dešti
• Thermal protection - ochrana motorů

Keyless Access: • Proximity unlock - přiblížení
• Walk-away lock - vzdálení
• Engine start button - tlačítko start
• Trunk access - otevření kufru
• Emergency key - záložní klíč

2. Pokročilé funkce (verze H):

Soft-close dveře: • Automatické dovření - všechny dveře
• Obstacle detection - detekce překážky
• Service mode - servisní režim
• Manual override - manuální přepis

Paměťové funkce: • 3 uživatelské profily
• Sedadlo - 18 směrů + masáže
• Volant - výška/hloubka
• Zrcátka - pozice + sklápění
• Klimatizace - nastavení
• Pedály - pozice (Phaeton)

Luxury funkce: • Ambientní osvětlení - 3 barvy
• Solární střecha - ventilace
• Chlazená schránka - řízení
• Zadní ovládání - tablet
• Privacy glass - zatmavení

3. Bezpečnostní funkce:

Alarm systém: • Perimetrická ochrana - dveře/kapota
• Prostorová ochrana - ultrazvuk
• Ochrana proti odtažení - náklon
• Back-up siréna - vlastní baterie
• Panic alarm - panika tlačítko

Crash funkce: • Automatic unlock - po nehodě
• Window drop - okna dolů
• Hazard lights - výstražná světla
• Interior lights - vnitřní osvětlení
• Fuel pump cut - odpojení čerpadla

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

VCDS/VAG-COM přístup:

VCDS IDENTIFIKACE:

Address 46: Central Conv.        Labels: 3D0-937-049.lbl
Part No SW: 3D0 937 049 H    HW: 3D0 937 049 H
Component: Komfortgerät H  0307
Revision: 00000000    Serial number: 00000123456789
Coding: 0115857
Shop #: WSC 01357 011 00200
VCID: 3456789ABCDEF123

Part No: 3D1959701E    Component: Tuersteuergeraet FS    0213
Part No: 3D1959702E    Component: Tuersteuergeraet BF    0213
Part No: 3D0959703E    Component: Tuersteuergeraet HL    0213
Part No: 3D0959704E    Component: Tuersteuergeraet HR    0213

No fault codes found.

Kódování jednotky (7 číslic):

STRUKTURA KÓDOVÁNÍ:

Příklad: 0115857

Pozice 1-2: Země/Region
01 = Evropa
02 = USA/Kanada
03 = Zbytek světa

Pozice 3: Model
1 = Phaeton
2 = Touareg
3 = Bentley

Pozice 4: Výbava
5 = Standard
6 = Keyless
7 = Keyless + Soft-close
8 = Full (všechny funkce)

Pozice 5: Dveře
8 = 4 dveře
9 = 5 dveří (Touareg)

Pozice 6: Střecha
5 = Pevná
6 = Panorama
7 = Solární

Pozice 7: Speciální
7 = Standard
8 = Paměť
9 = Paměť + masáže

Adaptační kanály:

DŮLEŽITÉ ADAPTAČNÍ KANÁLY:

Channel 01: Selective unlocking
0 = Všechny dveře
1 = Pouze řidič
2 = Přední dveře

Channel 02: Auto-lock
0 = Vypnuto
1 = Zapnuto při 15 km/h

Channel 03: Comfort turn signals
0 = Vypnuto
1 = 3x bliknutí
2 = 5x bliknutí

Channel 04: Coming home
0 = Vypnuto
10-60 = Čas v sekundách

Channel 05: Leaving home
0 = Vypnuto
10-60 = Čas v sekundách

Channel 06: Mirror fold
0 = Vypnuto
1 = Při zamknutí

Channel 07: Window convenience
0 = Vypnuto
1 = Zapnuto

Channel 08: Rain close
0 = Vypnuto
1 = Zapnuto

Channel 10: Keyless confirmation
0 = Žádné
1 = Světla
2 = Houkačka
3 = Obojí

Channel 20: Soft-close force
50-150 = Síla dovření (%)

Channel 30: Alarm trigger
Bitové kódování funkcí

Měřicí bloky (MVB):

DŮLEŽITÉ MĚŘICÍ BLOKY:

MVB 001: Základní status
Field 1: Napětí baterie (V)
Field 2: Status zamknutí
Field 3: Zapalování
Field 4: Rychlost (km/h)

MVB 002: Dveře
Field 1: Dveře řidiče
Field 2: Dveře spolujezdce
Field 3: Zadní levé
Field 4: Zadní pravé

MVB 003: Okna pozice
Field 1: Okno řidiče (%)
Field 2: Okno spolujezdce (%)
Field 3: Zadní levé (%)
Field 4: Zadní pravé (%)

MVB 005: Keyless status
Field 1: Klíč 1 detekce
Field 2: Klíč 2 detekce
Field 3: Vnitřní anténa
Field 4: Vnější antény

MVB 010: Soft-close
Field 1: Řidič status
Field 2: Spolujezdec status
Field 3: Zadní L status
Field 4: Zadní R status

MVB 020: Alarm
Field 1: Status alarmu
Field 2: Poslední trigger
Field 3: Siréna test
Field 4: Senzory status

⚠️ ČASTÉ ZÁVADY

Typické problémy 3D0937049H:

Diagnostické kódy DTC:

NEJČASTĚJŠÍ DTC KÓDY:

01367 - Central Locking Pump Run Time Exceeded
→ Pumpa centrálního zamykání
→ Netěsnost systému

01332 - Door Module Driver Side (J386)
        No Communication
→ Dveřní modul nekomunikuje
→ Kabeláž nebo modul vadný

00929 - Locking Module for Central Locking
        Short to Ground
→ Zkrat v systému zamykání

01134 - Alarm Horn (H12)
        Open Circuit
→ Siréna alarmu vadná

00003 - Control Module
        EEPROM Error
→ Paměť jednotky vadná

01044 - Control Module Incorrectly Coded
→ Špatné kódování

01359 - Interior Monitoring Sensors
        Implausible Signal
→ Ultrazvukové senzory

01179 - Key 1
        Adaptation Limit Reached
→ Baterie v klíči slabá

00928 - Locking Module for Central Locking
        Short to Plus
→ Zkrat na plus

01336 - Data Bus Comfort
        Implausible Message
→ CAN-Bus problém

💡 POSTUPY OPRAV

Výměna komfortní jednotky:

VÝMĚNA JEDNOTKY:

PŘÍPRAVA:
- VCDS/VAG-COM
- Nová jednotka (správné číslo!)
- Nabíječka baterie
- Dokumentace kódování

DEMONTÁŽ:
1. Baterie odpojit (-)
2. Čekat 5 minut
3. Phaeton:
   - Sedadlo řidiče posunout
   - Kryt pod sedadlem
   - Jednotka na držáku
4. Touareg:
   - Přístrojová deska
   - Levá strana
5. Konektory odpojit:
   - A (černý) 32-pin
   - B (hnědý) 32-pin
   - C (šedý) 20-pin
6. Jednotka demontáž:
   - 3x šroub T25

MONTÁŽ:
1. Nová jednotka instalace
2. Konektory připojit:
   - Zkontrolovat piny!
   - Zajistit zámky
3. Mechanická montáž

PROGRAMOVÁNÍ:
1. Baterie připojit
2. VCDS → 46 Central Conv
3. Coding-07:
   - Zadat: 0115857
   - Nebo původní kód
4. Adaptation-10:
   - Nastavit kanály
   - Podle výbavy
5. Basic Settings-04:
   - Group 000
   - Inicializace
6. Clear all DTCs
7. Test všech funkcí

UČENÍ KOMPONENT:
1. Keyless klíče:
   - Všechny adaptovat
2. Dveřní moduly:
   - Automaticky se naučí
3. Soft-close:
   - Kalibrace síly
4. Paměť:
   - Nové pozice uložit

Reset po vybité baterii:

RESET PROCEDURA:

SYMPTOMY:
- Okna nefungují one-touch
- Keyless nereaguje
- Paměť vymazána

POSTUP:
1. Baterie nabít/vyměnit
2. Zapalování ON
3. Okna inicializace:
   - Každé okno dolů
   - Držet 5s
   - Nahoru + držet 5s
   - Opakovat 2x
4. Střešní okno:
   - Zavřít + držet 10s
   - Otevřít + držet 10s
5. Keyless:
   - Oba klíče postupně
   - Zamknout/odemknout
6. VCDS:
   - Basic Settings
   - Group 000
7. Test funkcí

Oprava soft-close:

SOFT-CLOSE DIAGNOSTIKA:

TEST:
1. Dveře přivřít
2. Měl by se aktivovat motor
3. Dotáhnout do zámku

ZÁVADY:
- Nedotahuje = motor vadný
- Přetahuje = mikrospínač
- Hlučný = převodovka

VÝMĚNA MOTORU:
1. Dveře otevřít
2. Čalounění demontovat
3. Motor lokalizovat:
   - V rámu dveří
   - 2x šroub T30
4. Konektor odpojit
5. Nový motor:
   - Správné číslo!
   - Test před montáží
6. Kalibrace:
   - VCDS Channel 20
   - Nastavit sílu

Cena motoru: 3.000-6.000 Kč
Práce: 1.500-3.000 Kč

📊 TESTOVÁNÍ

Komplexní test komfortní jednotky:

TEST PROTOKOL J393:

1. VIZUÁLNÍ KONTROLA:
□ Jednotka suchá
□ Konektory čisté
□ Žádná koroze
□ Kabeláž OK

2. ZÁKLADNÍ TEST:
□ Centrál funguje
□ Všechna okna OK
□ Zrcátka fungují
□ Alarm test OK

3. VCDS DIAGNOSTIKA:
□ Komunikace OK
□ Kódování správné
□ Žádné DTC
□ Všechny moduly OK

4. FUNKČNÍ TEST:
□ Selective unlock OK
□ Auto-lock funguje
□ Comfort open/close OK
□ One-touch okna OK
□ Anti-trap test OK

5. KEYLESS TEST:
□ Proximity unlock OK
□ Walk-away lock OK
□ Start button OK
□ Emergency key OK
□ Dosah 1.5m

6. SOFT-CLOSE TEST:
□ Všechny dveře OK
□ Síla správná
□ Žádný hluk
□ Detekce překážky OK

7. PAMĚŤ TEST:
□ Pozice se ukládají
□ Recall funguje
□ 3 profily OK
□ Klíč přiřazení OK

8. ALARM TEST:
□ Perimetr trigger
□ Prostor trigger
□ Náklon trigger
□ Siréna OK
□ LED bliká

VÝSLEDEK: OK/NOK
Datum: _______
Technik: _______

📈 CENY A DOSTUPNOST (2024)

Ceny jednotky 3D0937049H:

Servisní náklady:

Související komponenty:

🔍 IDENTIFIKACE

Jak poznat správnou jednotku:

Umístění: • Phaeton: Pod sedadlem řidiče
• Touareg: Za přístrojovou deskou vlevo
• Bentley: Pod sedadlem řidiče

Štítek jednotky:

HELLA
3D0 937 049 H      ← VW číslo
5DK 008 047-50     ← Hella číslo
HW: H              ← Hardware verze
SW: 0307           ← Software verze
Date: 2009/23      ← Rok/týden
Made in Germany
VIN: WVWZZZ3DZ9P123456

Kontrola kompatibility: • Podle VIN - přesná specifikace
• PR kódy - výbava vozidla
• VCDS - automatická detekce
• Podle výbavy - Keyless, soft-close

PR kódy výbavy: • 4K3 = Keyless Access
• 4E7 = Soft-close
• 4D0 = Bez soft-close
• 7AL = Alarm s náklonem
• 3FE = Elektrické střešní okno
• 3FB = Panoramatická střecha

🛡️ VÝHODY A NEVÝHODY

Výhody:

• ✅ Komplexnost - řídí vše komfortní
• ✅ Spolehlivost - Hella kvalita
• ✅ Funkce - luxusní výbava
• ✅ Diagnostika - detailní VCDS
• ✅ Konfigurace - bohaté možnosti
• ✅ Integrace - CAN-Bus síť

Nevýhody:

• ❌ Složitost - komplikované opravy
• ❌ Cena - drahé díly
• ❌ Dostupnost - vzácné jednotky
• ❌ Vodní škody - citlivost na vlhkost
• ❌ Soft-close - časté poruchy motorů
• ❌ Keyless - problémy s anténami

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

Komfortní jednotka 3D0937049H představuje špičkové řešení pro luxusní vozidla VW Phaeton, Touareg a Bentley. Nabízí kompletní řízení všech komfortních funkcí včetně Keyless Access, soft-close dveří a paměťových funkcí. Hlavními problémy jsou složitost systému, vysoká cena náhradních dílů a citlivost na vodní škody. Jednotka vyžaduje kvalifikovaný servis a pravidelnou údržbu. Pro majitele těchto luxusních vozů jde o klíčový komponent zajišťující prémiový komfort.

Hodnocení:

⭐⭐⭐⭐ 7.5/10 • Funkčnost: 9/10
• Spolehlivost: 7/10
• Cena oprav: 5/10
• Dostupnost: 5/10
• Složitost: 6/10

📝 DŮLEŽITÉ POZNÁMKY

Tipy pro majitele:

• Pravidelná diagnostika - prevence problémů
• Kvalitní baterie - základ funkčnosti
• Ochrana před vodou - kontrola těsnění
• Originální klíče - aftermarket problematický
• Servis u specialisty - znalost systému
• Záloha nastavení - před odpojením baterie

Preventivní údržba:

• Každých 20.000 km: Diagnostika systému
• Každé 2 roky: Kontrola soft-close
• Každé 3 roky: Výměna baterie v klíčích
• Ročně: Test alarmu a všech funkcí
• Po mytí motoru: Kontrola těsnosti

Varovné signály:

• Keyless přestane fungovat
• Okna ztrácí one-touch
• Soft-close nedovírá
• Alarm spouští planě
• Paměť se maže
• Komunikační chyby
