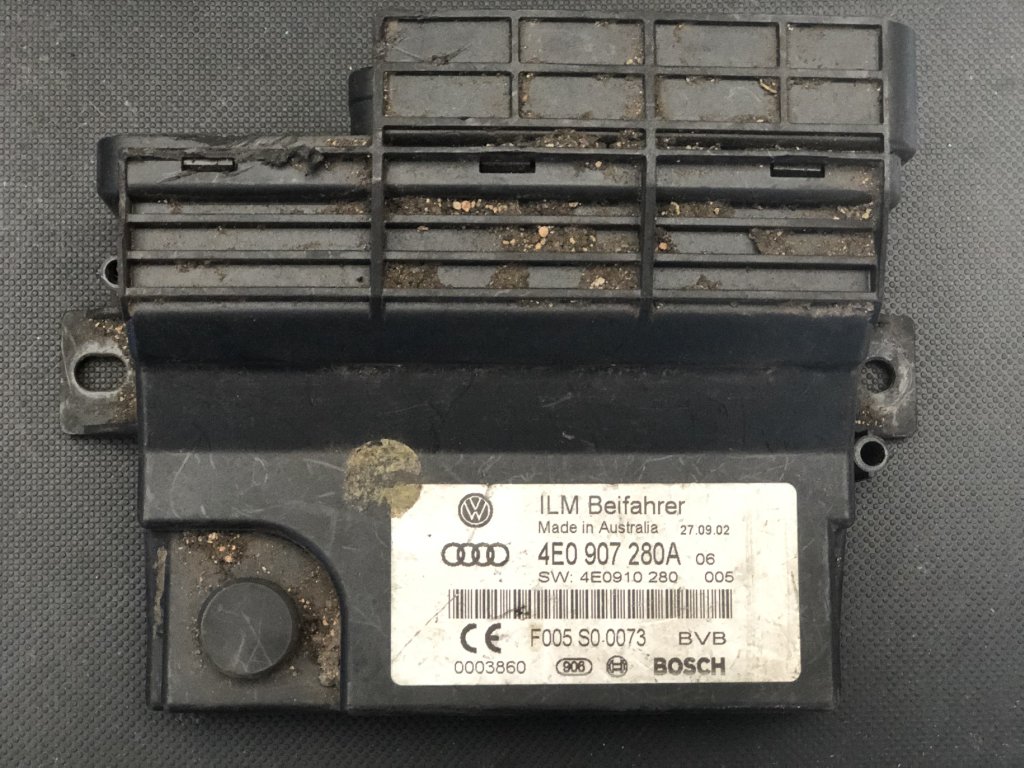

Komfortní jednotka 4E0907280 - Řídící jednotka sítě (Gateway) pro Audi A6 C6 (4F)

VCDS IDENTIFIKACE:

Address 19: CAN Gateway    Labels: 4E0-907-280.clb
Part No SW: 4E0 907 280 D    HW: 4E0 907 280 D
Component: Gateway         H33 0230
Revision: 00H33000    Serial number: 00000123456789
Coding: 0000F7
Shop #: WSC 01065 444 12345
VCID: 3D5AF1B8C2D4E6F8

Installed control modules:
01-Engine: 4F0 910 551 G
02-Auto Trans: 09L 927 760 E
03-ABS Brakes: 4F0 910 517 M
05-Acc/Start Auth: 4F0 910 852 B
06-Seat Mem Pass: 4F0 959 760 C
07-Control Head: 4E0 035 729 A
08-Auto HVAC: 4F0 820 043 T
09-Cent. Elect.: 4F0 910 279 K
0F-Digital Radio: 8E0 035 593 F
10-Park/Steer Assist: 4F0 919 283 B
11-Engine II: 4E0 910 560 C
13-Auto Dist Reg: 4F0 907 566 C
14-Susp Elect: 4F0 907 553 F
15-Airbags: 4F0 959 655 N
16-Steering Wheel: 4F0 953 549 E
17-Instruments: 4F0 920 901 J
18-Aux Heat: 4F0 815 065 AB
19-CAN Gateway: 4E0 907 280 D

KÓDOVÁNÍ 4E0907280:

Bit 0: CAN-Komfort
0 = Nicht verbaut (neinstalováno)
1 = Verbaut (instalováno)

Bit 1: CAN-Infotainment
0 = Nicht verbaut
1 = Verbaut

Bit 2: CAN-Antrieb (Pohon)
0 = Nicht verbaut
1 = Verbaut

Bit 3: FlexRay
0 = Nicht aktiv
1 = Aktiv

Bit 4: MOST
0 = Nicht verbaut
1 = Verbaut (MMI)

Bit 5: Diagnose CAN
0 = Standard
1 = Erweitert (rozšířená)

Bit 6: Reserved
0 = Standard
1 = Special

Příklad: 0000F7 (binárně: 11110111)
= Všechny sítě aktivní, FlexRay aktivní, MOST aktivní

ČASTÉ KÓDY 4E0907280:

00003 - Control Module
        014 - Defective
        → Gateway vadný

00466 - Control Module Locked
        002 - Component Protection Active
        → Ochrana komponent

01044 - Control Module Incorrectly Coded
        → Špatné kódování

01314 - Engine Control Module
        004 - No Signal/Communication
        → Motor offline

01315 - Transmission Control Module
        004 - No Signal/Communication
        → Převodovka offline

01316 - ABS Control Module
        004 - No Signal/Communication
        → ABS offline

01317 - Instrument Cluster
        004 - No Signal/Communication
        → Přístrojovka offline

01330 - Central Comfort Module
        004 - No Signal/Communication
        → Komfort offline

01331 - Door Electronics Driver
        004 - No Signal/Communication
        → Dveře řidiče

01425 - FlexRay Communication
        002 - Synchronization Lost
        → FlexRay problém

01426 - FlexRay Node Missing
        → Uzel chybí

01542 - MOST Ring Break
        → Optický kruh přerušen

01543 - MOST Critical Unlock
        → MOST kritická chyba

01772 - CAN-Bus Comfort
        002 - Missing Message
        → Chybí zprávy

01773 - CAN-Bus Powertrain
        002 - Missing Message
        → Pohon chybí zprávy

02094 - Component Protection
        002 - Active
        → CP aktivní

02383 - Terminal 15 Run-On
        → Doběh po vypnutí

02635 - Steering Column Lock
        008 - Implausible Signal
        → Zámek volantu

U0001 - High Speed CAN
        → Vysokorychlostní CAN

U0100 - Lost Communication With ECM
        → Ztráta komunikace s motorem

U0121 - Lost Communication With ABS
        → Ztráta komunikace s ABS

U0155 - Lost Communication With IPC
        → Ztráta komunikace s přístrojovkou

U0401 - Invalid Data Received
        → Neplatná data

VÝMĚNA 4E0907280:

PŘÍPRAVA:
1. Backup kompletní:
   - Component list (důležité!)
   - Kódování Gateway
   - Všechny adaptace
   - Installed modules list

2. Nářadí:
   - ODIS/VCDS
   - T20, T25 Torx
   - Plastové páčidla
   - Online přístup (CP!)

DEMONTÁŽ:
1. Odpojit baterii (-)
2. Počkat 10 minut
3. Demontovat:
   - Středová konzole boční panely
   - Odkrýt Gateway box
4. Gateway lokace:
   - Pod středovou konzolí
   - Za MMI jednotkou
5. Odpojit konektory:
   - 2x CAN konektory
   - 1x napájení
   - 1x diagnostický
6. Vyšroubovat 2x T25
7. Vyjmout Gateway

MONTÁŽ:
1. Nový Gateway (správné PN!)
2. Zapojit všechny konektory
3. Přišroubovat
4. NEZAVÍRAT panely

PROGRAMOVÁNÍ:
1. Připojit baterii
2. ODIS Service:
   - Online připojení NUTNÉ!
   - SVM kódování
   - Trvá 30-45 minut

3. VCDS pro kontrolu:
   [19 - CAN Gateway]
   [07 - Coding]
   Zkontrolovat kódování

4. Component Protection:
   - MUSÍ být online
   - GeKo (Gerätekomponenten)
   - Aktivace všech modulů

5. Component list restore:
   [19 - CAN Gateway]
   [10 - Adaptation]
   IDE00001-00008

6. Installation list:
   Auto-scan
   Všechny moduly musí být online

7. FlexRay kalibrace:
   [Select]
   [19 - CAN Gateway]
   [04 - Basic Settings]
   [FlexRay Synchronization]

8. MOST ring test:
   MMI → Settings → Service
   MOST diagnosis

9. Wake/Sleep test:
   - Zamknout auto
   - Počkat 20 minut
   - Kontrola proudu < 50mA

10. Finální test:
    - Všechny systémy
    - Test jízda 50km
    - Kontrola chyb

GATEWAY RESET:

SOFT RESET:
1. [19 - CAN Gateway]
2. [04 - Basic Settings]
3. [Gateway Reset]
4. Počkat 30 sekund
5. Vypnout/zapnout zapalování

HARD RESET:
1. Odpojit baterii (-)
2. Stisknout brzdu 30s
3. Připojit baterii
4. Zapnout zapalování
5. [19 - CAN Gateway]
6. [10 - Adaptation]
7. [Reset all adaptations]

FACTORY RESET:
1. ODIS Service
2. Guided Functions
3. Gateway Factory Reset
4. Online přístup nutný
5. Trvá 15 minut

MVB 001: Základní
1: Napětí baterie (V)
2: Teplota Gateway (°C)
3: Status Gateway
4: Load (%)

MVB 002: CAN-Bus Comfort
1: Status
2: Bus load (%)
3: Error rate
4: Nodes count

MVB 003: CAN-Bus Powertrain
1: Status
2: Bus load (%)
3: Error rate
4: Nodes count

MVB 004: FlexRay
1: Channel A status
2: Channel B status
3: Sync status
4: Cycle time (ms)

MVB 005: MOST
1: Ring status
2: Position
3: Light level
4: Unlock status

MVB 006: Diagnostics
1: K-Line status
2: UDS status
3: Active session
4: Security access

MVB 007: Wake/Sleep
1: Wake source
2: Sleep timer (s)
3: Power mode
4: Battery voltage

MVB 008: Component Protection
1: CP status
2: Online status
3: FAZIT status
4: SFD counter
