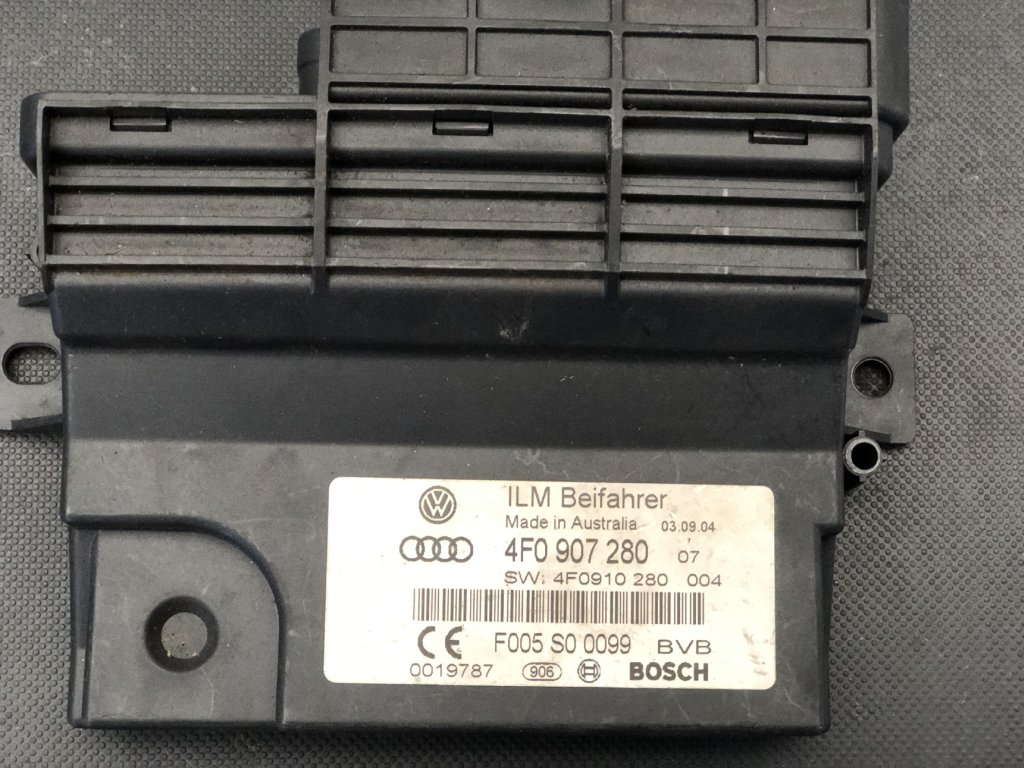

Komfortní jednotka 4F0907280 - Centrální řídící jednotka komfortních systémů pro Audi A6 C6 (4F)

VCDS IDENTIFIKACE:

Address 46: Central Conv.    Labels: 4F0-907-280.clb
Part No SW: 4F0 907 280 E    HW: 4F0 907 280 E
Component: KSG PQ46 RDK      H10 0130
Revision: 00H10000    Serial number: 00000123456789
Coding: 0403DF8D90850FC8040A80
Shop #: WSC 01065 444 12345
VCID: 3456789ABCDEF012

Subsystem 1 - Part No: 4F0 959 801 F
Component: Tuersteuergeraet FS    0050

Subsystem 2 - Part No: 4F0 959 802 F
Component: Tuersteuergeraet BFS   0050

Subsystem 3 - Part No: 4F0 959 811 E
Component: Tuersteuergeraet HL    0050

Subsystem 4 - Part No: 4F0 959 812 E
Component: Tuersteuergeraet HR    0050

LONG CODING 4F0907280:

Byte 00: Základní konfigurace
Bit 0 = Řízení (0=levé, 1=pravé)
Bit 1 = Avant/Sedan
Bit 2 = Allroad
Bit 3-7 = Výbava

Byte 01: Keyless
Bit 0 = Keyless Entry
Bit 1 = Keyless Go
Bit 2 = Advanced Key
Bit 3 = Frequency (433/868)
Bit 4-7 = Reserved

Byte 02: Zamykání
Bit 0 = Selective unlock
Bit 1 = Auto-lock
Bit 2 = Safe lock
Bit 3 = Convenience
Bit 4 = Soft-close
Bit 5-7 = Reserved

Byte 03: Okna
Bit 0 = Comfort funkce
Bit 1 = Rain close
Bit 2 = Anti-trap enhanced
Bit 3-7 = Reserved

Byte 04: Střecha
Bit 0 = Panorama roof
Bit 1 = Solar panel
Bit 2 = Sunblind electric
Bit 3-7 = Reserved

Byte 05: Světla
Bit 0 = Coming Home
Bit 1 = Leaving Home
Bit 2 = Ambient light
Bit 3 = LED interior
Bit 4-7 = Reserved

Byte 06: Alarm
Bit 0 = Alarm installed
Bit 1 = Interior sensor
Bit 2 = Tilt sensor
Bit 3 = Backup siren
Bit 4-7 = Reserved

Byte 07-19: Další konfigurace

ČASTÉ KÓDY 4F0907280:

00003 - Control Module
        014 - Defective
        → KSG vadný

00928 - Locking Module for Central Locking; Driver Side (F220)
        → Modul zamykání řidič

00929 - Locking Module for Central Locking; Passenger Side (F221)
        → Modul zamykání spolujezdec

01128 - Supply Voltage for Sensors
        007 - Signal too Low
        → Napájení senzorů

01134 - Alarm Horn (H12)
        012 - Electrical Fault in Circuit
        → Houkačka alarmu

01176 - Key 1
        008 - Implausible Signal
        → Klíč 1 problém

01177 - Key 2
        008 - Implausible Signal
        → Klíč 2 problém

01179 - Keyless Entry Antenna Driver Side (R138)
        → Anténa Keyless řidič

01180 - Keyless Entry Antenna Passenger Side (R139)
        → Anténa Keyless spolujezdec

01181 - Keyless Entry Antenna Rear (R140)
        → Anténa Keyless zadní

01235 - Door Control Module; Driver Side
        004 - No Signal/Communication
        → Modul dveří řidič

01236 - Door Control Module; Passenger Side
        004 - No Signal/Communication
        → Modul dveří spolujezdec

01237 - Door Control Module; Rear Left
        004 - No Signal/Communication
        → Modul dveří ZL

01238 - Door Control Module; Rear Right
        004 - No Signal/Communication
        → Modul dveří ZP

01330 - Central Control Module for Comfort System
        013 - Check Software Version
        → Nekompatibilní SW

01359 - Interior Monitoring Sensors (G273/G274)
        → Vnitřní senzory alarmu

01367 - Central Locking System
        002 - Malfunction
        → Centrální zamykání

01504 - Bulb for Ambient Lighting
        010 - Open or Short to Plus
        → Ambientní osvětlení

01542 - Rain Sensor (G397)
        008 - Implausible Signal
        → Dešťový senzor

01772 - Signal Wire to Interior Monitoring
        011 - Open Circuit
        → Signál vnitřní ochrana

02094 - Lock for Steering Column (N360)
        → Zámek volantu

02325 - Control Module Temperature
        002 - Upper Limit Exceeded
        → Přehřátí jednotky

02383 - Personalization Function
        002 - Not Available
        → Personalizace nedostupná

02546 - Illumination for Switch
        012 - Electrical Fault
        → Osvětlení spínače

02635 - Control Module Not Coded
        → Modul není nakódován

B1000 - HW Defective
        → Hardware vadný

B10BA - Terminal 30 Reference
        → Reference klidové napětí

B10F0 - Ambient Light Front Left
        → Ambientní světlo PL

B10F1 - Ambient Light Front Right
        → Ambientní světlo PP

U0121 - Lost Communication With ABS
        → Ztráta komunikace ABS

U0140 - Lost Communication With BCM
        → Ztráta komunikace BCM

U0155 - Lost Communication With IPC
        → Ztráta komunikace přístrojovka

U0164 - Lost Communication With HVAC
        → Ztráta komunikace klimatizace

VÝMĚNA 4F0907280:

PŘÍPRAVA:
1. Backup dat:
   - Long Coding (20 bytů!)
   - Všechny adaptace
   - Seznam klíčů
   - Personalizace

2. Nářadí:
   - VCDS/ODIS
   - T20, T25, T30 Torx
   - Plastové páčidla
   - Antistatický pásek

DEMONTÁŽ:
1. Odpojit baterii (-)
2. Počkat 5 minut
3. Demontovat:
   - Spodní kryt palubky
   - Boční panel levý
   - Odkrýt KSG box
4. KSG lokace:
   - Pod palubkou vlevo
   - Za pojistkovou skříní
5. Odpojit:
   - 4x konektor (různé barvy)
   - Anténní kabely Keyless
6. Vyšroubovat 3x T25
7. Vyjmout KSG

MONTÁŽ:
1. Nová KSG jednotka
2. Zapojit všechny konektory
3. Zapojit anténní kabely
4. Přišroubovat 3x T25
5. NESESTAVOVAT zatím

PROGRAMOVÁNÍ:
1. Připojit baterii
2. VCDS:
   [46 - Central Conv.]

3. [07 - Long Coding]
   Přenést všech 20 bytů!

4. [10 - Adaptation]
   IDE00001-00010
   Nastavit všechny hodnoty

5. Učení klíčů:
   [11 - Login]
   Code: 01367 (standard)
   [10 - Adaptation]
   Channel: Key learning
   Přiložit všechny klíče

6. Učení oken:
   Každé okno zvlášť:
   - Úplně dolů
   - Držet tlačítko 5s
   - Úplně nahoru
   - Držet tlačítko 5s

7. Test funkcí:
   - Všechny dveře zamykání
   - Všechna okna
   - Keyless (pokud je)
   - Alarm test
   - Světla/Coming Home
   - Střecha (pokud je)

8. Personalizace:
   Přes MMI nastavit
   - Profil 1, 2, 3
   - Přiřadit klíče

9. [05 - Clear DTCs]
10. Test jízda

AKTIVACE COMING/LEAVING HOME:

1. [46 - Central Conv.]
2. [07 - Long Coding]
3. Byte 05, Bit 0 = 1 (Coming)
4. Byte 05, Bit 1 = 1 (Leaving)
5. [10 - Adaptation]
6. IDE00004 = 30 (sekund Coming)
7. IDE00005 = 20 (sekund Leaving)

AKTIVACE RAIN CLOSING:

1. [07 - Long Coding]
2. Byte 03, Bit 1 = 1
3. [10 - Adaptation]
4. IDE00006 = 1 (aktivní)

AKTIVACE AMBIENT LIGHT:

1. [07 - Long Coding]
2. Byte 05, Bit 2 = 1
3. [10 - Adaptation]
4. IDE00007 = barva (0-2)

MVB 001: Základní
1: Napětí baterie (V)
2: Status KSG
3: Teplota (°C)
4: Load (%)

MVB 002: Dveře
1: Dveře řidiče
2: Dveře spolujezdce
3: Dveře ZL
4: Dveře ZP

MVB 003: Okna
1: Okno řidiče (%)
2: Okno spolujezdce (%)
3: Okno ZL (%)
4: Okno ZP (%)

MVB 004: Zamykání
1: Status zamknutí
2: Safe lock
3: Klíč v zapalování
4: Rychlost (km/h)

MVB 005: Keyless
1: Klíč 1 detekce
2: Klíč 2 detekce
3: Anténa status
4: RSSI síla signálu

MVB 006: Světla
1: Coming Home
2: Leaving Home
3: Ambient status
4: Interior delay

MVB 007: Alarm
1: Alarm armed
2: Interior sensor
3: Tilt sensor
4: Trigger source

MVB 008: Střecha
1: Position (%)
2: Motor current (A)
3: Anti-trap
4: Rain sensor
