Řídicí jednotka dveří řidiče Audi A8 4H0959793S - Premium modul D4

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 4H0959793S je vysoce sofistikovaný řídicí modul dveří řidiče používaný v luxusním voze Audi A8 (D4). Tento premium modul řídí všechny komfortní a bezpečnostní funkce levých předních dveří včetně soft-close, masážních sedadel a ambientního osvětlení.

Klíčové údaje:

• 🏭 Výrobce: Brose/Continental pro Audi AG
• ⚙️ Typ systému: Premium Door Control Unit
• 📅 Období výroby: 2010-2017
• 💡 Platforma: MLB (D4)
• 🔐 Označení: Komfortní modul dveří řidiče
• 📍 Umístění: Levé přední dveře (LHD verze)

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

Audi A8 (D4/4H):

• A8 3.0 TDI (2010-2017)
• A8 3.0 TFSI (2010-2017)
• A8 4.0 TFSI (2012-2017)
• A8 4.2 TDI (2010-2016)
• A8 6.3 W12 (2010-2017)
• A8 L - prodloužená verze
• S8 (2012-2017)
• A8 Hybrid (2012-2016)

Možné použití v dalších modelech:

• Audi A7 Sportback (4G8) - některé verze
• Audi A6 (C7/4G) - nejvyšší výbavy
• Bentley Flying Spur - sdílená platforma

⚡ FUNKCE MODULU

Premium funkce Audi A8:

1. Soft-Close systém:

• 🔹 Automatické dovírání dveří
• 🔹 Senzor detekce překážky
• 🔹 Tichý servomotor
• 🔹 Ochrana proti přiskřípnutí
• 🔹 Nouzové manuální otevření

2. Komfortní přístup:

• 🔹 Kessy - bezklíčový přístup
• 🔹 Senzorické odemykání
• 🔹 Automatické otevření dveří
• 🔹 Gesture control
• 🔹 Personalizace pro 4 uživatele

3. Elektrická okna Premium:

• 🔹 Akustická okna - dvojité sklo
• 🔹 Plynulé ovládání s tlumením
• 🔹 Ochrana proti přiskřípnutí Plus
• 🔹 Synchronizované zavírání
• 🔹 Rain sensor closing

4. Zrcátka s pamětí:

• 🔹 Elektrochrom - automatické ztmavení
• 🔹 Paměť 4 pozic
• 🔹 Automatické sklopení/odklopení
• 🔹 Vyhřívání + odmrazování
• 🔹 Blind Spot Assist integrace
• 🔹 Puddle lights LED

5. Sedadla - ovládání:

• 🔹 22-směrné nastavení
• 🔹 Masážní funkce (10 programů)
• 🔹 Ventilace 3 stupně
• 🔹 Vyhřívání 3 stupně
• 🔹 Paměť 4 pozice
• 🔹 Easy Entry funkce

6. Osvětlení Matrix:

• 🔹 Ambientní LED osvětlení
• 🔹 30 barev na výběr
• 🔹 Konturové osvětlení
• 🔹 Welcome ceremony
• 🔹 Coming/Leaving Home Plus
• 🔹 Door warning lights

7. Bezpečnostní systémy:

• 🔹 Pre-Sense integrace
• 🔹 Side Assist
• 🔹 Exit warning
• 🔹 Crash sensor
• 🔹 Emergency unlock
• 🔹 Child lock elektronický

🔄 VERZE A NÁHRADY

✨ Přehled verzí pro A8 D4:

🔧 Kompatibilní výrobci:

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostické adresy:

• ✅ 42 - Elektronika dveří řidiče - hlavní
• ✅ 52 - Elektronika dveří spolujezdce
• ✅ 62 - Zadní levé dveře
• ✅ 72 - Zadní pravé dveře
• ✅ 05 - Kessy - přístupový systém
• ✅ 16 - Řízení - Easy Entry
• ✅ 36 - Paměť sedadla - Memory

Kódování (Long Coding) - příklad:

Byte 0:
Bit 0-2: Varianta vozidla (A8/A8L/S8)
Bit 3: Soft-close aktivní
Bit 4: Kessy installed
Bit 5: Power latching
Bit 6: Gesture control
Bit 7: Matrix LED

Byte 1:
Bit 0: Memory paket
Bit 1: Masážní sedadla
Bit 2: Ventilace sedadel
Bit 3: El. nastavení opěrky hlavy
Bit 4: Easy Entry
Bit 5: Side bolsters
Bit 6-7: Rezerva

Byte 2-5: Další konfigurace

Adaptační kanály - výběr:

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 4H0959793S:

• NUTNÉ použít ODIS/VAS diagnostiku
• Vyžaduje online kódování (SVM kód)
• FlexRay síť - opatrně s optickými kabely
• Po výměně nutná kompletní adaptace
• Component Protection - párování s BCM
• Firmware update pouze autorizovaný servis
• Baterie min. 13.5V při programování
• POZOR na elektrostatický výboj (ESD)

💡 POSTUP VÝMĚNY JEDNOTKY

Příprava:

1. ODIS Service - připravit
2. Baterie - nabíječka připojena
3. SVM kód - získat z Audi
4. Zálohování - uložit adaptace

Demontáž:

1. Odpojit baterii (počkat 10 min)
2. Demontovat čalounění dveří
   • Odstranit kryt reproduktoru B&O
   • Vyšroubovat držadlo (pod krytkou)
   • Odstranit ovládací panel
   • Opatrně sundat čalounění
3. Odpojit FlexRay konektory (OPATRNĚ!)
4. Odpojit všechny konektory (označit)
5. Vyšroubovat jednotku (4x Torx T30)

Montáž nové jednotky:

1. Zkontrolovat part number
2. Namontovat jednotku
3. Připojit konektory (správné pořadí)
4. FlexRay - opatrně, nemačkat
5. Test před montáží čalounění

Programování a adaptace:

ODIS Service postup:
1. Připojit VAS 6154/6160
2. Diagnostika -> GFF
3. Výměna řídicí jednotky
4. Vybrat 42 - Dveře řidiče
5. Online připojení
6. SVM kód zadat
7. Flash proces (45-60 min)
8. Component Protection
9. Adaptace:
   - Soft-close kalibrace
   - Okna normalizace
   - Sedadla inicializace
   - Kessy učení
10. Test všech funkcí

🔧 SPECIÁLNÍ PROCEDURY

Soft-Close kalibrace:

ODIS -> 42 -> Základní nastavení
IDE00265 - Soft-close initialization
1. Zavřít dveře manuálně
2. Spustit adaptaci
3. Dveře se 3x otevřou/zavřou
4. Uložit hodnoty

Kessy synchronizace:

1. Všechny klíče k dispozici
2. 05-Kessy -> Adaptace
3. Učení klíčů
4. Test všech klíčů
5. Test comfort access

Paměť sedadel reset:

36-Paměť sedadla -> Základní nastavení
1. Sedadlo do základní pozice
2. IDE04567 - Memory init
3. Nastavit pozici 1
4. Uložit tlačítkem M+1
5. Opakovat pro 2,3,4

📊 ELEKTRICKÉ SCHÉMA

Hlavní konektory:

Důležité piny:

• Pin 1,2: KL30/31 (napájení)
• Pin 3: KL15 (zapalování)
• Pin 6,7: CAN-H/L Komfort
• Pin 8,9: CAN-H/L Extended
• Pin 10,11: FlexRay A+/-
• Pin 12,13: FlexRay B+/-

🚨 NOUZOVÉ POSTUPY

Manuální otevření soft-close:

1. Odstranit krytku v rámu dveří
2. Šroubovákem otočit mechanismus
3. Dveře se uvolní

Reset při zablokování:

1. Odpojit baterii 60 minut
2. Připojit, zapnout zapalování
3. 10x rychle stisknout centrál
4. Systém se resetuje

Nouzový režim:

• Omezené funkce
• Pouze manuální ovládání
• Soft-close deaktivován
• Nutná diagnostika

📈 CENY A DOSTUPNOST

Orientační ceny:

Kde koupit:

• Audi autorizovaný servis
• Specializované e-shopy (kerscher.de)
• eBay Německo (ověřit stav)
• Vrakoviště premium vozů

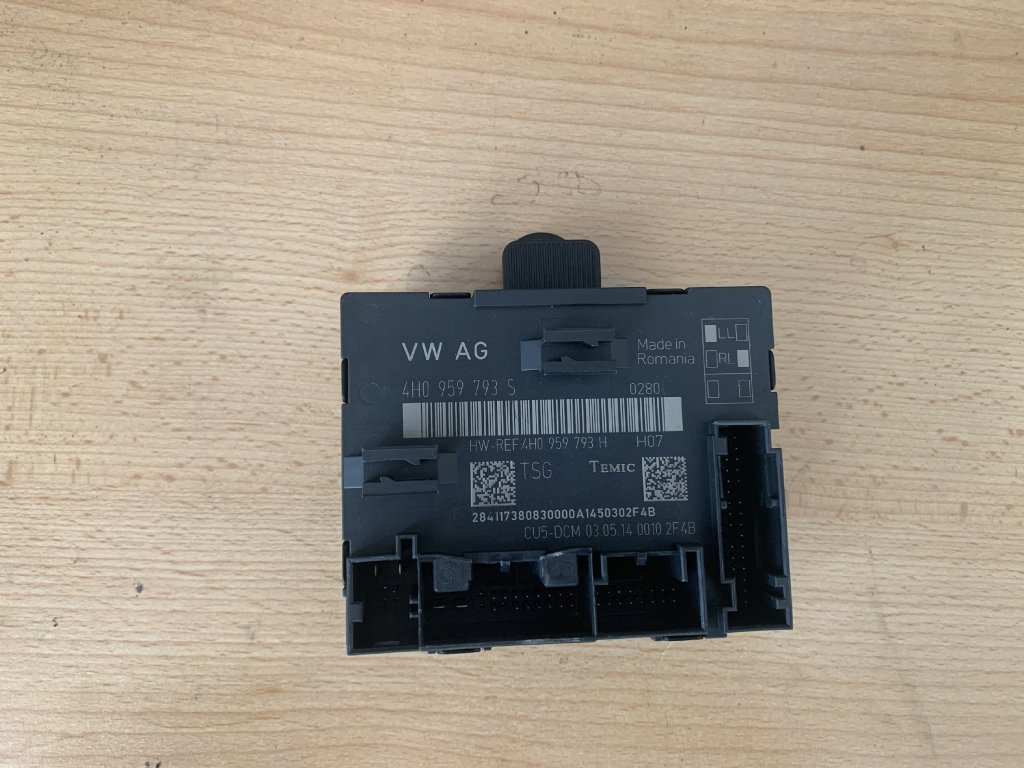

🔍 IDENTIFIKACE JEDNOTKY

Kde najít informace:

1. Štítek na jednotce (bílá nálepka)
2. ODIS -> 42 -> Identifikace
3. myAudi app - výbava vozu
4. ETKA katalog dle VIN

Struktura Part Number:

4H0 959 793 S
│   │   │   │
│   │   │   └─ Index (S = Executive)
│   │   └────── Díl (793 = dveře řidiče)
│   └────────── Skupina (959 = komfort)
└────────────── Platforma (4H0 = A8 D4)

PR kódy výbavy:

• 4D3 - Soft-close
• 4F2 - Kessy komfort
• 3L5 - El. sedadla s pamětí
• 4A3 - Vyhřívání sedadel
• 4D0 - Bez soft-close
• QQ1 - Ambientní osvětlení

🔋 ÚDRŽBA A PÉČE

Pravidelná údržba:

1. Mazání soft-close mechanismu (1x ročně)
2. Čištění optických kabelů FlexRay
3. Kontrola těsnění dveří
4. Kalibrace oken (po výměně baterie)
5. Update firmware (při servisu)

Preventivní opatření:

• ✅ Používat pouze AGM baterii
• ✅ Pravidelné používání všech funkcí
• ✅ Čištění kontaktů konektorů
• ✅ Ochrana před vlhkostí
• ❌ Mytí vysokotlakem v oblasti dveří
• ❌ Násilné zavírání při soft-close

📱 AUDI CONNECT FUNKCE

Remote Services:

• myAudi app ovládání
• Odemykání na dálku
• Kontrola stavu zamčení
• Předehřev/ventilace
• Poloha vozidla

Personalizace (MMI):

• Uložení až 7 profilů
• Individuální nastavení:
  • Pozice sedadla
  • Ambientní osvětlení
  • Klimatizace
  • Masážní programy
  • Zrcátka
  • Volant

Integration:

• Pre-Sense - příprava na náraz
• Night Vision - detekce osob
• Park Assist - automatické parkování
• 360° kamery - zobrazení okolí
• Head-Up Display - projekce

🛡️ BEZPEČNOSTNÍ SYSTÉMY

Audi Pre-Sense:

• Automatické dovření oken
• Napnutí pásů
• Nastavení sedadel
• Aktivace výstražných světel

Side Assist Plus:

• Varování ve zpětném zrcátku
• Vibrace volantu
• Korekce řízení

Exit Warning:

• Detekce blížících se vozidel
• Blokování otevření dveří
• Optické/akustické varování

🎯 SPECIÁLNÍ FUNKCE A8

Executive rear seat:

• Ovládání zadních sedadel
• Masážní funkce vzadu
• Stolek, lednička
• Rear Seat Entertainment

Bang & Olufsen Advanced:

• Akustické těsnění dveří
• Reproduktory ve dveřích
• Automatická hlasitost
• 3D zvuk

Matrix LED/Laser:

• Dynamické osvětlení
• Projekce na vozovku
• Welcome animace
