Komfortní jednotka 5DK 008 583-15

📋 ZÁKLADNÍ INFORMACE

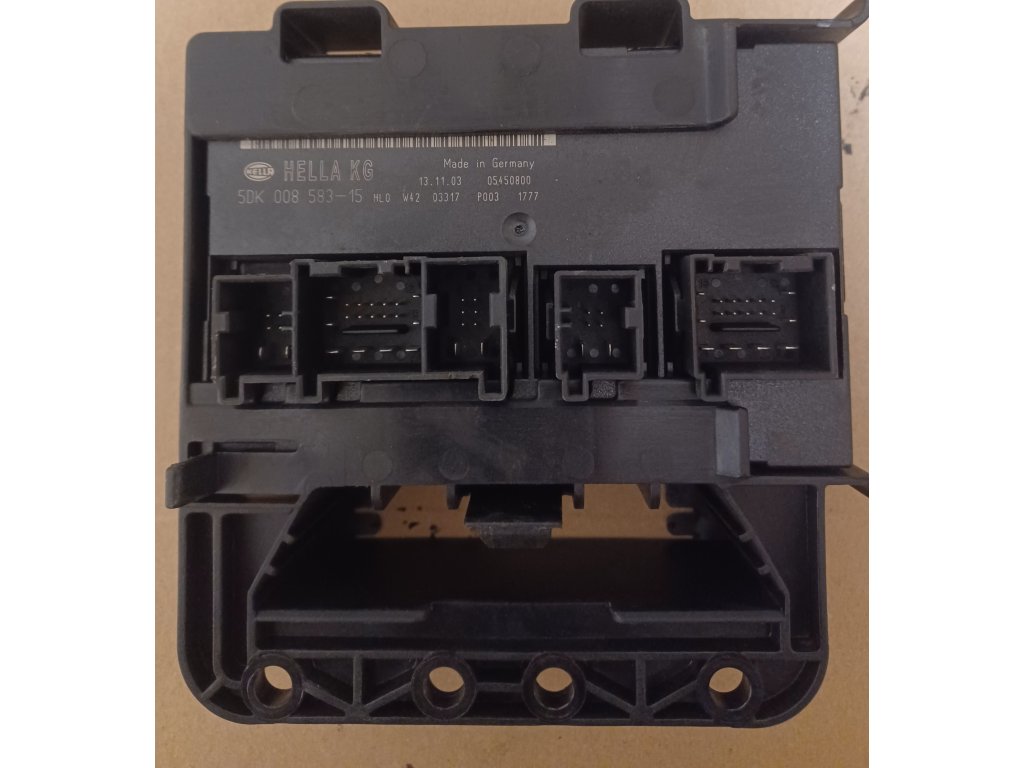

Komfortní jednotka 5DK 008 583-15 je centrální řídicí jednotka BCM (Body Control Module) vyráběná firmou Hella pro vozidla platformy PQ34 koncernu Volkswagen Group.

Klíčové údaje:

• 🏭 Výrobce: Hella pro VAG koncern
• ⚙️ Typ systému: BCM 1. generace
• 📅 Období výroby: 1998-2010
• 💡 Technologie: 16-bit procesor, CAN-Bus
• 🔐 Označení: J393 = Centrální řídicí jednotka

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití - platforma PQ34:

Volkswagen:

• VW Golf IV (1J) (1997-2003)
  • Všechny verze včetně GTI, R32
• VW Bora (1J) (1998-2005)
  • Sedan, Variant
• VW New Beetle (9C) (1998-2010)
  • Včetně Cabrio
• VW Passat B5 (3B) (1996-2005)
  • Částečná kompatibilita

Škoda:

• Octavia I (1U) (1996-2010)
  • Tour, RS, Combi
• Fabia I (6Y) (1999-2007)
  • Některé verze

SEAT:

• Leon I (1M) (1999-2006)
  • Včetně Cupra R
• Toledo II (1M) (1999-2004)

Audi:

• A3 8L (1996-2003)
  • Základní verze
• TT 8N (1998-2006)
  • Některé verze

⚡ KOMPONENTY SYSTÉMU BCM

Hlavní součásti:

1. Centrální jednotka (5DK 008 583-15):

• 🔹 Umístění: Pod palubní deskou (u řidiče)
• 🔹 Funkce: Řízení komfortních systémů
• 🔹 Verze: -10, -15, -20, -30

2. Řízené systémy:

3. Připojené moduly:

• Modul dveří řidiče
• Modul dveří spolujezdce
• Moduly zadních dveří
• Diagnostický interface
• Imobilizér

🔄 VERZE SYSTÉMU 5DK 008 583

✨ Vývojové stupně:

🔧 Rozdíly mezi verzemi:

🛠️ DIAGNOSTIKA A SERVIS

Diagnostické nástroje:

• ✅ VAG-COM / VCDS - plná podpora
• ✅ VAG K+CAN Commander
• ✅ OBDeleven - základní
• ⚠️ ELM327 - omezená

Adresace v diagnostice:

• 🎯 46 - Centrální modul komfortu
• 🎯 09 - Centrální elektrika (alias)
• 🎯 35 - Centrální zamykání

Měřené bloky:

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 5DK 008 583-15:

• Před výměnou zálohovat kódování
• Použít správnou HW verzi
• Po výměně nutná adaptace
• Kalibrace oken povinná
• Nekompatibilní verze = nefunkční
• Pozor na statickou elektřinu
• Kvalitní napájení nutné

💡 AKTIVACE FUNKCÍ

1. Komfortní ovládání oken:

VAG-COM -> 46-Komfort
Kódování -> +32 k hodnotě
(aktivace komfortního ovládání)

2. Coming/Leaving Home:

Kódování -> Bit 3 = 1
Doba svícení:
Adaptace -> Kanál 02
Hodnota: 10-30 sekund

3. Automatické zamykání:

Kódování -> +256
(zamykání při 15 km/h)

4. Komfortní blikání:

Adaptace -> Kanál 03
Hodnota: 3-5 (počet bliknutí)

🔧 POSTUP VÝMĚNY BCM

Příprava:

1. Baterie nabitá 100%
2. Záloha kódování (VCDS)
3. Poznamenat výbavu
4. Připravit náhradní pojistky

Demontáž vadné jednotky:

1. Odpojte baterii - minus
2. Počkejte 10 minut
3. Demontujte spodní kryt
4. Lokalizujte BCM (vlevo)
5. Odpojte konektory (3-4ks)
6. Vyšroubujte držák (2x T25)
7. Vyjměte jednotku

Montáž nové jednotky:

1. Zkontrolujte číslo dílu
2. Nasaďte na držák
3. Zašroubujte
4. Připojte konektory
5. Namontujte kryt
6. Připojte baterii

Programování po výměně:

VAG-COM -> 46-Komfort
-> Kódování (původní hodnota)
-> Adaptace všech kanálů
-> Test všech funkcí

📊 SCHÉMA ZAPOJENÍ

Hlavní konektory:

Důležité piny:

• A1: KL.30 (12V trvale)
• A2: KL.31 (kostra)
• A3: KL.15 (zapalování)
• A10-11: CAN-H/L
• B1-4: Mikrospínače dveří
• C1-8: Relé výstupy

🚨 NOUZOVÉ POSTUPY

Při selhání BCM:

• Mechanické zamykání klíčem
• Okna bez funkce
• Manuální ovládání světel
• Základní funkce zachovány

Reset BCM:

1. Odpojit baterii 30 minut
2. Zkratovat + a - póly (vybití)
3. Připojit baterii
4. Klíč do polohy II
5. Počkat 2 minuty
6. Nastartovat

Emergency režim:

Přímé ovládání:
Propojit piny pro aktivaci
(schéma nutné)

🔍 KÓDOVÁNÍ JEDNOTKY

Struktura kódování:

• 5-místné číslo (00000-32767)
• Každý bit = funkce
• Součet aktivních bitů

Výpočet kódování:

Příklad: Standardní výbava = 00252 (+4+8+16+32+64+128)

📈 UPGRADE MOŽNOSTI

Přidání funkcí:

Potřebné díly pro alarm:

• Siréna: 1J0 951 605
• Senzory: 1J0 951 171
• Kabeláž: 1J0 971 XXX

🔋 ÚDRŽBA SYSTÉMU

Preventivní údržba:

• Kontrola klidového proudu
• Čištění konektorů (1x ročně)
• Test všech funkcí
• Update firmware (pokud dostupný)

Měření klidového proudu:

1. Zamknout auto
2. Počkat 20 minut
3. Měřit proud na baterii
4. Max. 30-50 mA

Diagnostické testy:

VAG-COM -> 46 -> Output Tests
Test všech relé
Test zamykání
Test oken

🎯 SPECIÁLNÍ FUNKCE

Skryté možnosti:

• Selective unlock (pouze řidič)
• Tear drop (1x stěrač při ostřiku)
• Highway blinker (rychlé blikání)
• Panic alarm (houkání)
• Service position (okna)

Convenience pakety:

• Winter paket
• Summer paket
• City paket
• Security paket

🏁 ZNÁMÉ PROBLÉMY

Hardware problémy:

• Studené spoje na DPS
• Oxidace konektorů
• Přehřívání při vysokém odběru
• Vadné elektrolyty

Software problémy:

• Memory leak (starší verze)
• CAN-Bus konflikty
• Nekompatibilita s aftermarket

Řešení:

• Přepájení DPS
• Kontakt spray
• Firmware update
• Výměna kondenzátorů
