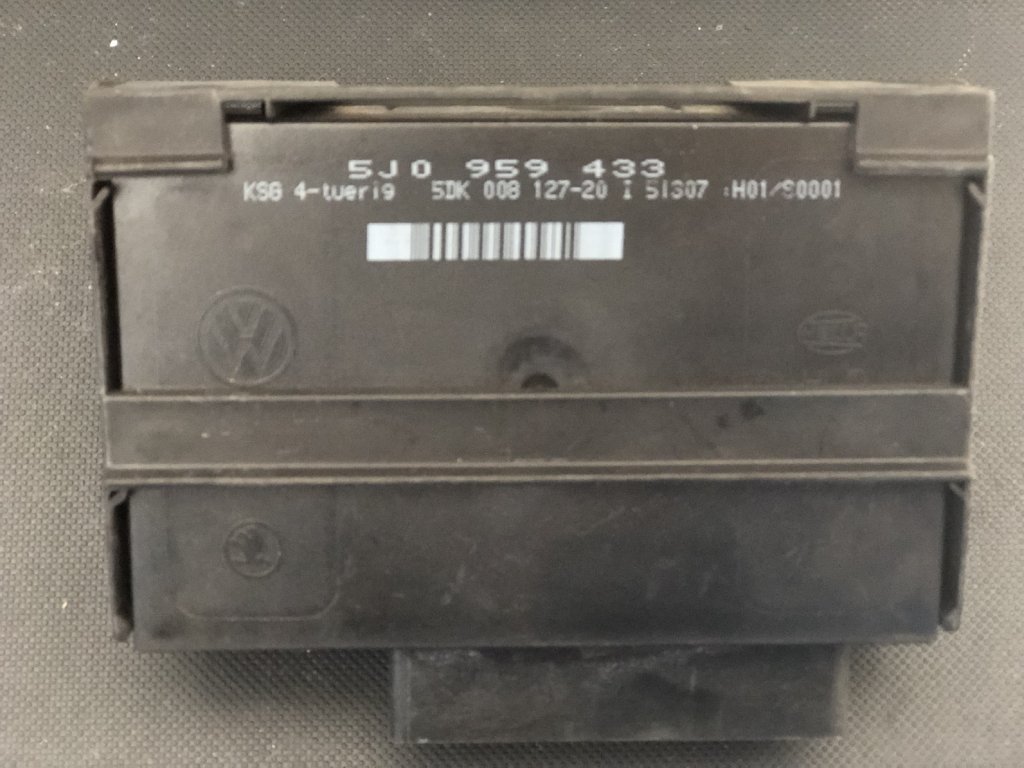

Komfortní jednotka 5J0959433 - Centrální řídící jednotka pro VW Golf VI (5K)
Kód: 2134



Detailní popis produktu
📋 ZÁKLADNÍ INFORMACE
Jednotka 5J0959433 je centrální řídící jednotka elektrických systémů používaná ve VW Golf VI (2008-2013), včetně variant Plus, Variant, Cabrio a souvisejících modelů Jetta VI a Scirocco III. Tato jednotka představuje modernizovanou platformu PQ35 s integrovaným BCM (Body Control Module) a podporou CAN-Bus komunikace.
Klíčové údaje:
• 🏭 Výrobce: Hella/Continental pro VW Group
• ⚙️ Typ jednotky: Zentrale Elektrik/BCM
• 📅 Období výroby: 2008-2013
• 💡 Platforma: PQ35.5 (Golf VI)
• 🔐 Označení: J519 - Centrální řídící jednotka
• 📍 Umístění: Pod palubní deskou (strana řidiče)
• 🔧 Generace: 3. generace BCM
• 🚗 Modely: Golf VI, Jetta VI, Scirocco III
✅ HLAVNÍ FUNKCE
Jednotka 5J0959433 řídí: • Centrální zamykání s DO
• Elektrická okna (4x)
• Elektricky ovládaná zrcátka
• Vnitřní a vnější osvětlení
• Coming/Leaving Home
• Stěrače a ostřikovače
• Alarm systém (výbava)
• Komfortní funkce
🔧 TECHNICKÉ PARAMETRY
Elektrické parametry:
• Napájecí napětí: 12V DC (9-16V)
• Klidový odběr: < 1 mA (sleep mode)
• Provozní odběr: 5-25A
• Max. zatížení: 120A celkem
• Wake-up čas: < 50ms
• Ochrana: Elektronické pojistky
Hardware specifikace:
• Procesor: Freescale S12X (16-bit)
• Frekvence: 40 MHz
• RAM: 256 KB
• Flash paměť: 1 MB
• EEPROM: 64 KB
• Počet I/O: 100+ kanálů
• Relé: 12 interních
• Konektory: 4x multi-pin
Komunikace:
• CAN-Bus Comfort: 100 kbit/s
• CAN-Bus Drive: 500 kbit/s
• CAN-Bus Extended: 500 kbit/s
• LIN-Bus: 3 kanály (19.2 kbit/s)
• Protokol: UDS (ISO 14229)
• Gateway: Integrovaný
🚗 KOMPATIBILNÍ VOZIDLA
Primární použití:
VW Golf VI (5K1): • Golf 1.2 TSI - 85/105 HP (2009-2013)
• Golf 1.4 TSI - 122/160 HP (2008-2013)
• Golf 1.4 TSI - 140 HP twincharger (2008-2013)
• Golf 1.8 TSI - 160 HP (2008-2013)
• Golf 2.0 TSI - 200/210 HP GTI (2009-2013)
• Golf 2.0 TSI - 235 HP GTI Edition 35 (2011-2013)
• Golf 2.0 TSI - 270 HP Golf R (2009-2013)
• Golf 1.6 TDI - 90/105 HP (2009-2013)
• Golf 2.0 TDI - 110/140/170 HP (2008-2013)
Golf VI Variant (AJ5): • Všechny motorizace sedan
• Období: 2009-2013
Golf VI Cabrio (5K7): • 1.2 TSI, 1.4 TSI, 2.0 TDI
• Období: 2011-2016
Jetta VI (16): • 1.2 TSI, 1.4 TSI, 1.6 TDI, 2.0 TDI
• Období: 2010-2018
Scirocco III (13): • 1.4 TSI, 2.0 TSI, 2.0 TDI
• Období: 2008-2017
Verze jednotky:
Suffix | Období | Použití | Specifika |
---|---|---|---|
5J0959433 | 2008-2009 | Raný Golf VI | Základní verze |
5J0959433A | 2009-2010 | Standard | Běžná verze |
5J0959433B | 2010-2011 | Update | Vylepšený SW |
5J0959433C | 2011-2012 | Facelift | Rozšířené funkce |
5J0959433D | 2012-2013 | Finální | Poslední verze |
5J0959433E | 2013 | Run-out | Golf VII příprava |
⚡ FUNKCE JEDNOTKY
1. Centrální zamykání:
• Dálkové ovládání - 433 MHz
• Keyless Access - bezkličové (výbava)
• Selective unlock - výběrové odemykání
• Auto-lock - při 15 km/h
• Safe lock - dvojité zamknutí
• Convenience - ovládání klíčem
• Emergency unlock - nouzové
• SAFELOCK - ochrana proti vloupání
2. Správa oken:
• One-touch - automatické ovládání
• Comfort open/close - pohodlné ovládání
• Rain closing - zavření při dešti
• Anti-trap - ochrana proti přiskřípnutí
• Thermal protection - tepelná ochrana
• Winter mode - zimní režim
• Service position - servisní poloha
• Child lock - dětská pojistka
3. Osvětlení exteriér:
• Coming Home - 0-60 sekund
• Leaving Home - 0-60 sekund
• Bi-Xenon - řízení (výbava)
• LED DRL - denní svícení
• Cornering lights - přisvěcování
• Auto lights - automatická světla
• Highway light - dálniční světlo
• Tourist mode - přepínání L/P
4. Osvětlení interiér:
• Ambient lighting - ambientní (výbava)
• Footwell lights - osvětlení nohou
• Door warning - výstražná světla
• Reading lights - čtecí lampičky
• Trunk light - osvětlení kufru
• Glove box - přihrádka
• Dimming - stmívání
• Color selection - výběr barvy
5. Stěrače a ostřikovače:
• Rain sensor - dešťový senzor
• Interval wipe - cyklické stírání
• Service position - servisní poloha
• Rear wiper - zadní stěrač
• Heated nozzles - vyhřívané trysky
• Washer fluid - kontrola kapaliny
• Auto rear - auto zadní při R
• Speed dependent - dle rychlosti
6. Zrcátka:
• Electric adjustment - elektrické nastavení
• Electric folding - sklápění (výbava)
• Heating - vyhřívání
• Memory - paměť (výbava)
• Auto-dimming - automatické ztmavení
• Puddle lights - osvětlení nástupu
• Blind spot - mrtvý úhel (výbava)
• Reverse dip - sklopení při R
7. Alarm systém (výbava):
• Perimeter - obvodová ochrana
• Interior - vnitřní ochrana
• Tilt sensor - náklon
• Tow protection - ochrana proti odtažení
• Backup horn - záložní houkačka
• LED indicator - LED indikace
• Panic alarm - panik alarm
• Silent alarm - tichý alarm
8. Speciální funkce:
• Start/Stop - systém Start/Stop
• Battery management - správa baterie
• Energy recovery - rekuperace
• Eco mode - ekonomický režim
• Sport mode - sportovní režim
• Individual mode - individuální
• Winter mode - zimní režim
• Service mode - servisní režim
🛠️ DIAGNOSTIKA A KÓDOVÁNÍ
VCDS/ODIS přístup:
VCDS IDENTIFIKACE:
Address 09: Cent. Elect. Labels: 5J0-937-087.clb
Part No SW: 5J0 959 433 B HW: 5J0 959 433 B
Component: BCM PQ35 M4 011 0583
Revision: BF011001 Serial number: 00000123456789
Coding: 6F180A3B90041AC0048800041050A04040086D8560
Shop #: WSC 00066 444 12345
VCID: 2D4AC5B2F69DD1C6
Subsystem 1 - Part No: 5J1 959 701 C
Component: Tuersteuergeraet FS 0402
Subsystem 2 - Part No: 5J1 959 702 C
Component: Tuersteuergeraet BFS 0402
Subsystem 3 - Part No: 5J0 959 703 C
Component: Tuersteuergeraet HL 0402
Subsystem 4 - Part No: 5J0 959 704 C
Component: Tuersteuergeraet HR 0402
Long Coding (16 bytů):
LONG CODING 5J0959433:
Byte 00: Základní konfigurace
Bit 0 = Řízení (0=levé, 1=pravé)
Bit 1 = Typ karoserie
Bit 2 = Keyless (0=ne, 1=ano)
Bit 3 = Alarm (0=ne, 1=ano)
Bit 4-7 = Region kód
Byte 01: Zamykání
Bit 0 = Selective unlock
Bit 1 = Auto-lock
Bit 2 = Safe lock
Bit 3 = Convenience
Bit 4 = Emergency unlock
Bit 5-7 = Reserved
Byte 02: Okna
Bit 0 = Comfort funkce
Bit 1 = Rain close
Bit 2 = Anti-trap
Bit 3 = One-touch všechna
Bit 4-7 = Reserved
Byte 03: Světla
Bit 0 = Coming Home
Bit 1 = Leaving Home
Bit 2 = DRL
Bit 3 = Bi-Xenon
Bit 4 = Cornering
Bit 5-7 = Reserved
Byte 04: Interiér
Bit 0 = Ambient light
Bit 1 = Footwell
Bit 2 = Door warning
Bit 3-7 = Reserved
Byte 05: Stěrače
Bit 0 = Rain sensor
Bit 1 = Rear wiper
Bit 2 = Heated nozzles
Bit 3-7 = Reserved
Byte 06: Zrcátka
Bit 0 = El. nastavení
Bit 1 = El. sklápění
Bit 2 = Vyhřívání
Bit 3 = Memory
Bit 4 = Auto-dim
Bit 5-7 = Reserved
Byte 07-15: Další konfigurace
Adaptační kanály:
Kanál | Funkce | Hodnoty |
---|---|---|
IDE00049 | Selective unlock | 0=All, 1=Driver |
IDE00050 | Auto-lock | 0=Off, 1=On |
IDE00051 | Safe lock | 0=Off, 1=On |
IDE00052 | Coming Home | 0-60 sekund |
IDE00053 | Leaving Home | 0-60 sekund |
IDE00054 | DRL | 0=Off, 1=On |
IDE00055 | Rain close | 0=Off, 1=On |
IDE00056 | Mirror fold | 0=Off, 1=Lock |
IDE00057 | Alarm confirm | 0=Off, 1=Optical |
IDE00058 | Interior delay | 0-30 sekund |
⚠️ ČASTÉ ZÁVADY
Typické problémy:
Závada | Příznaky | Příčina | Řešení | Cena opravy |
---|---|---|---|---|
Okna automatika | One-touch nefunguje | Ztráta adaptace | Nová adaptace | 500-1.000 Kč |
Centrální zamykání | Občas nefunguje | Mikrospínače/BCM | Test/výměna | 1.500-4.000 Kč |
Coming Home | Neaktivní | Není nakódováno | Aktivace VCDS | 500-800 Kč |
Alarm planý | Spouští se sám | Senzory/baterie | Kontrola/výměna | 1.000-2.500 Kč |
BCM komunikace | Různé chyby | Software/hardware | Update/výměna | 2.000-6.000 Kč |
Keyless nefunguje | Malý dosah | Anténa/baterie | Test/výměna | 1.500-3.000 Kč |
Stěrače interval | Nefunguje správně | BCM/páčka | Diagnostika | 1.000-3.000 Kč |
Diagnostické kódy (DTC):
ČASTÉ KÓDY 5J0959433:
00003 - Control Module
014 - Defective
→ BCM vadný
00532 - Supply Voltage B+
007 - Signal too Low
→ Slabá baterie
00668 - Supply Voltage Terminal 30
007 - Signal too Low
→ Napájení klidové
00907 - Intervention load Management
→ Řízení zátěže
00929 - Locking Module for Central Locking
→ Modul zamykání
01134 - Alarm Horn
012 - Electrical Fault
→ Houkačka alarmu
01176 - Key
007 - Signal too Low
→ Baterie v klíči
01235 - Door Lock Unit Driver
→ Zámek dveří řidiče
01330 - Central Control Module for Comfort System
004 - No Signal/Communication
→ Komfortní systém
01359 - Interior Monitoring Sensors
→ Vnitřní senzory
01367 - Central Locking System
→ Centrální zamykání
01504 - Bulb for DRL
010 - Open or Short to Plus
→ DRL žárovka
01542 - Heated Windscreen Washer Nozzles
→ Vyhřívané trysky
01772 - Signal Wire to Interior Monitoring
→ Signál vnitřní ochrana
02094 - Lock for Steering Column
→ Zámek volantu
02383 - Personalization Function
→ Personalizace
02546 - Illumination for Switch
→ Osvětlení spínače
02635 - Control Module Not Coded
→ Modul nekódován
B1000 - HW Defective
→ Hardware vadný
B10BA - Heated Outside Mirror Driver Side
→ Vyhřívání zrcátka
B10F0 - Left Headlight Power Output Stage
→ Výstup levé světlo
B10F1 - Right Headlight Power Output Stage
→ Výstup pravé světlo
U0121 - Lost Communication With ABS
→ Ztráta komunikace ABS
U0140 - Lost Communication With BCM
→ Ztráta komunikace BCM
💡 POSTUPY
Výměna BCM:
VÝMĚNA 5J0959433:
PŘÍPRAVA:
1. Zaznamenat:
- Long Coding (16 bytů)
- Všechny adaptace
- Component list
2. Nářadí:
- VCDS/ODIS
- T20, T25 Torx
- Plastové páčidla
DEMONTÁŽ:
1. Odpojit baterii (-)
2. Počkat 5 minut
3. Demontovat:
- Spodní kryt palubky
- Boční panel levý
4. BCM lokace:
- Vlevo pod volantem
5. Odpojit 4 konektory
6. Vyšroubovat 2x T25
7. Vyjmout BCM
MONTÁŽ:
1. Nový BCM
2. Zapojit konektory
3. Přišroubovat
4. Sestavit kryty
PROGRAMOVÁNÍ:
1. Připojit baterii
2. VCDS:
[09 - Cent. Elect.]
[07 - Long Coding]
Přenést všech 16 bytů
3. [10 - Adaptation]
IDE00049-00058
Nastavit hodnoty
4. Učení oken:
Každé okno:
- Úplně dolů
- Držet 3s
- Úplně nahoru
- Držet 3s
5. Test funkcí:
- Všechna okna
- Zamykání
- Světla
- Stěrače
6. [05 - Clear DTCs]
Aktivace funkcí:
AKTIVACE COMING/LEAVING HOME:
1. [09 - Cent. Elect.]
2. [10 - Adaptation]
3. IDE00052 (Coming Home)
New value: 30 (sekund)
4. IDE00053 (Leaving Home)
New value: 20 (sekund)
5. Test
AKTIVACE RAIN CLOSING:
1. [07 - Long Coding]
2. Byte 02
3. Bit 1 = 1 (aktivovat)
4. [10 - Adaptation]
5. IDE00055
New value: 1
📊 MĚŘICÍ BLOKY VCDS
MVB pro 5J0959433:
MVB 001: Základní
1: Napětí baterie
2: Status BCM
3: Teplota
4: Load
MVB 002: Dveře
1: Dveře řidiče
2: Dveře spolujezdce
3: Zadní levé
4: Zadní pravé
MVB 003: Okna
1: Okno řidiče
2: Okno spolujezdce
3: Okno ZL
4: Okno ZP
MVB 004: Zamykání
1: Status zamknutí
2: Safe lock
3: Klíč v zapalování
4: Rychlost
MVB 005: Světla
1: Světla status
2: Coming Home
3: DRL
4: Bi-Xenon
MVB 006: Stěrače
1: Přední stěrače
2: Zadní stěrač
3: Rain sensor
4: Washer level
📈 CENY A DOSTUPNOST (2024)
Ceny jednotky:
Stav | Cena | Záruka | Dostupnost |
---|---|---|---|
Použitý originál | 2.000-3.500 Kč | Bez záruky | Běžné |
Použitý testovaný | 3.000-4.500 Kč | 3 měsíce | Dostupné |
Repasovaný | 4.000-5.500 Kč | 6 měsíců | Omezené |
Nový aftermarket | 4.500-6.000 Kč | 12 měsíců | Dostupné |
Nový originál | 10.000-14.000 Kč | 24 měsíců | Na objednávku |
Servisní náklady:
Služba | Cena | Čas |
---|---|---|
Diagnostika | 500-800 Kč | 30 min |
Výměna BCM | 1.500-2.500 Kč | 60 min |
Long Coding | 800-1.200 Kč | 30 min |
Aktivace funkcí | 500-800 Kč | 20 min |
Adaptace oken | 400-600 Kč | 20 min |
🔍 IDENTIFIKACE
Jak poznat 5J0959433:
Fyzická identifikace: • Štítek: 5J0959433 + suffix
• Označení: BCM nebo J519
• Umístění: Pod palubkou vlevo
• Konektory: 4 různobarevné
• Velikost: 180x120x40mm
• Barva: Černá
Software identifikace: • VCDS Address: 09
• Component: BCM PQ35
• Platform: Golf VI
🛡️ VÝHODY A NEVÝHODY
Výhody:
• ✅ Moderní funkce
• ✅ Dobrá dostupnost
• ✅ Rozumná cena
• ✅ Jednoduchá diagnostika
• ✅ Široká kompatibilita
Nevýhody:
• ❌ Občasné SW chyby
• ❌ Citlivost na napětí
• ❌ Ztráta adaptací
• ❌ Nutnost kódování
🎯 ZÁVĚREČNÉ HODNOCENÍ
Celkový verdikt:
BCM jednotka 5J0959433 je spolehlivá centrální řídící jednotka pro VW Golf VI a příbuzné modely. Nabízí moderní funkce za rozumnou cenu s dobrou dostupností náhradních dílů.
Doporučení:
• ✅ Ideální pro: Golf VI, Jetta VI, Scirocco
• ✅ Funkce: Moderní a dostatečné
• ✅ Cena: Velmi dobrá
• 🔧 Servis: Jednoduchý
• 💰 Hodnota: Výborná
Hodnocení:
⭐⭐⭐⭐ 8/10 • Funkčnost: 8/10
• Spolehlivost: 7/10
• Cena: 9/10
• Dostupnost: 9/10
• Jednoduchost: 8/10
📝 DŮLEŽITÉ POZNÁMKY
Před nákupem:
• Ověřit kompatibilitu s vozidlem
• Kontrola suffix verze
• Připravit původní kódování
• Mít VCDS k dispozici
Časté problémy Golf VI:
• Okna ztráta one-touch
• Alarm citlivost
• Coming Home neaktivní
• Keyless dosah
Buďte první, kdo napíše příspěvek k této položce.
