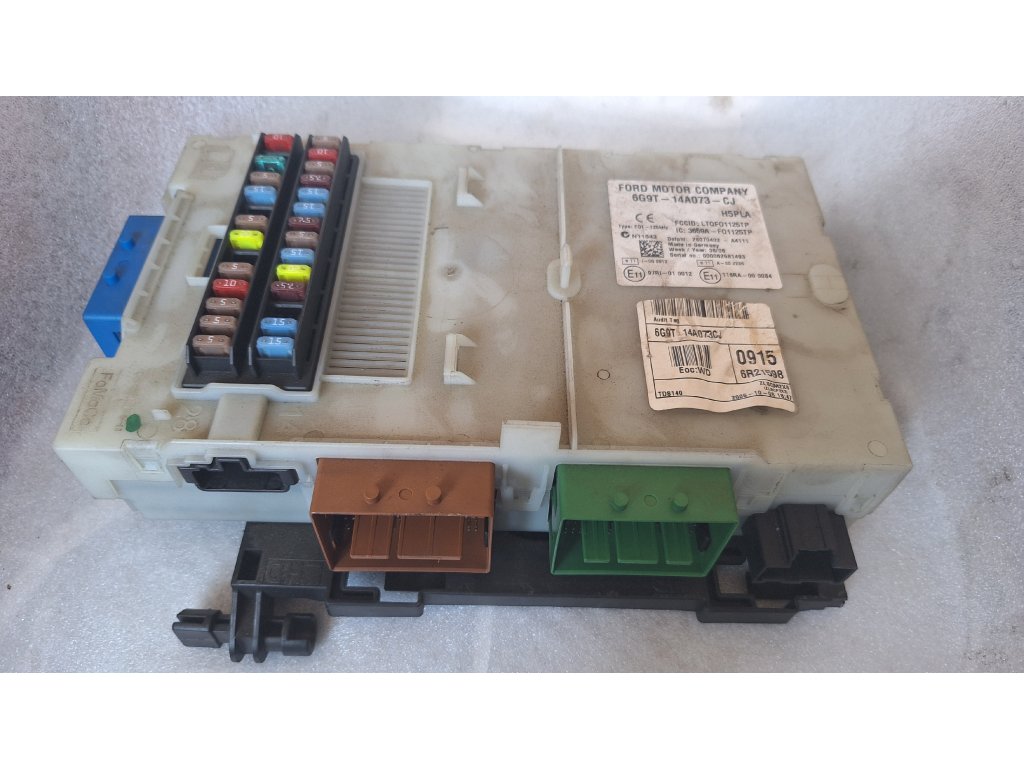

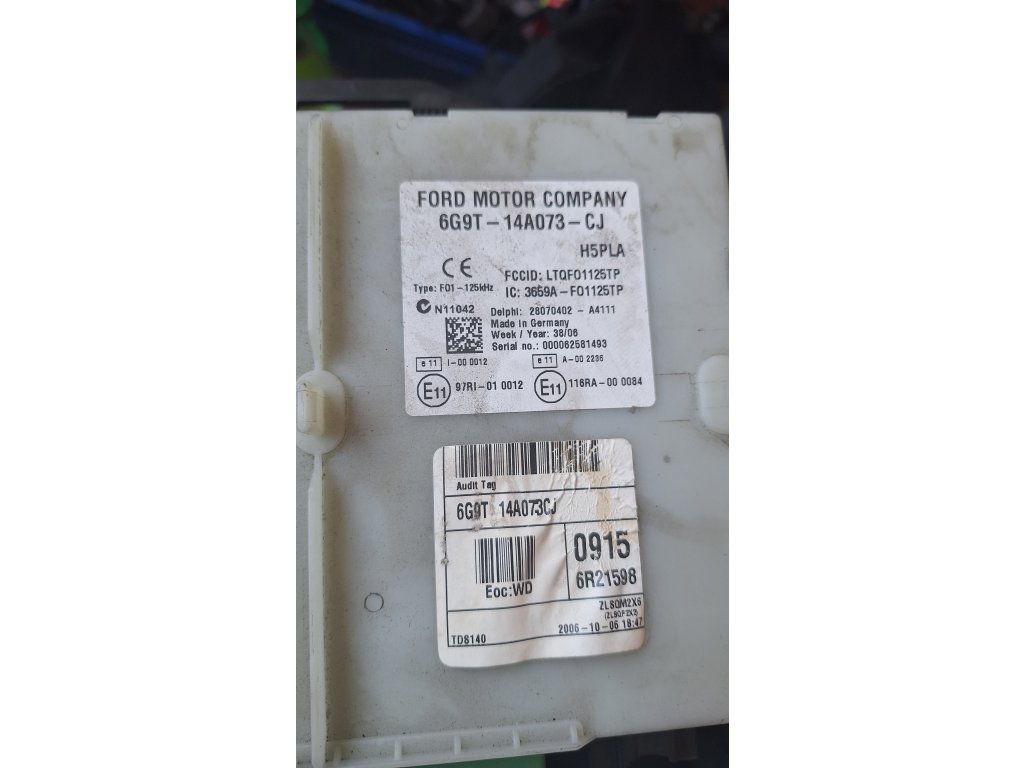

Komfortní jednotka 6G9T-14A073-CJ

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

 Komfortní jednotka 6G9T-14A073-CJ je centrální řídicí modul GEM (Generic Electronic Module) vyráběný pro vozidla Ford na platformě C1 druhé generace s pokročilou CAN-Bus komunikací.

Klíčové údaje:

• 🏭 Výrobce: Visteon/Continental pro Ford
• ⚙️ Typ systému: GEM/BCM s HS/MS-CAN
• 📅 Období výroby: 2004-2011
• 💡 Technologie: 32-bit procesor, Multi-CAN
• 🔐 Označení: GEM = Generic Electronic Module

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití - platforma C1:

Ford:

• Focus MK2 (2004-2011)
  • Hatchback, Sedan, Combi
  • Včetně ST, RS
• Focus MK2 FL (2008-2011)
  • Facelift verze
• C-Max MK1 (2003-2010)
  • Všechny verze
• Kuga I (2008-2012)
  • 2.0 TDCi, 2.5T
• Transit Connect (2002-2013)
  • Vyšší výbavy

Volvo (sdílená platforma):

• C30 (2006-2013)
• S40 II (2004-2012)
• V50 (2004-2012)
• C70 II (2006-2013)

Mazda (sdílená platforma):

• Mazda 3 BK (2003-2009)
• Mazda 5 CR (2005-2010)

⚡ FUNKCE MODULU

Hlavní součásti:

1. GEM jednotka (6G9T-14A073-CJ):

• 🔹 Umístění: Pod palubní deskou (strana řidiče)
• 🔹 Funkce: Centrální řízení, gateway, diagnostika
• 🔹 Verze: CJ = specifická revize

2. Řízené systémy:

3. Připojené moduly:

• PCM (Powertrain Control Module)
• ABS/ESP modul
• Přístrojový panel (IPC)
• Airbag modul (RCM)
• Audio modul
• Klimatizace (EATC/MATC)

🔄 VERZE SYSTÉMU 6G9T-14A073

✨ Vývojové stupně:

🔧 Rozdíly mezi verzemi:

🛠️ DIAGNOSTIKA A SERVIS

Diagnostické nástroje:

• ✅ FORScan - plná podpora
• ✅ Ford IDS/FDRS
• ✅ ELM327 + Forscan
• ⚠️ Delphi DS150
• ⚠️ Launch X431

Adresace v diagnostice:

• 🎯 726 - GEM/BCM (HEX: 0x726)
• 🎯 Přístup přes OBD-II

DTC kódy (časté):

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 6G9T-14A073-CJ:

• PATS imobilizér aktivní
• Nutné programování As-Built
• Kalibrace po výměně
• Správný firmware kritický
• Neodpojovat za chodu
• FORScan licence nutná

💡 KONFIGURACE AS-BUILT

Struktura As-Built dat:

• 7 bloků (726-01 až 726-07)
• Každý blok 4 byty
• HEX formát
• Checksum kontrola

Důležité bloky:

Příklad As-Built (726-02):

0145 0101 0000
│││└─ Byte 3-4: Rezerva
││└── Byte 2: Rain sensor
│└─── Byte 1: Auto lights
└──── Byte 0: Konfigurace

🔧 POSTUP VÝMĚNY GEM

Příprava:

1. Baterie nabitá 100%
2. FORScan + ELM327
3. Záloha As-Built dat
4. Záloha konfigurace
5. PATS kódy

Demontáž vadné jednotky:

1. Odpojit baterii
2. Počkat 10 minut
3. Demontovat spodní panel
4. Demontovat sloupek řízení (dolní)
5. Lokalizovat GEM
6. Odpojit konektory (3-4ks)
7. Vyšroubovat (3x T20)
8. Vyjmout GEM

Montáž nové jednotky:

1. Kontrola čísla dílu
2. Namontovat GEM
3. Zašroubovat (3x)
4. Připojit konektory
5. Kontrola osazení
6. Připojit baterii

Programování po výměně:

FORScan postup:
1. Připojit ELM327
2. Zapnout zapalování
3. Module Programming
4. 726-GEM/BCM
5. Write As-Built data
6. Module Configuration
7. Reset Module
8. PATS programming

📊 SCHÉMA ZAPOJENÍ

Hlavní konektory:

Důležité piny C1:

• Pin 1-2: B+ (12V trvale)
• Pin 3-4: GND (kostra)
• Pin 11: Ignition (zapalování)
• Pin 31-32: HS-CAN H/L
• Pin 41-42: MS-CAN H/L

CAN-Bus topologie:

HS-CAN (500 kbit/s):
PCM ←→ GEM ←→ ABS ←→ RCM

MS-CAN (125 kbit/s):
GEM ←→ IPC ←→ Audio ←→ EATC

🚨 NOUZOVÉ POSTUPY

Při selhání GEM:

• Mechanické odemykání
• Světla nefunkční
• Motor může startovat
• Přístrojovka částečná
• Windows nefunkční

Emergency unlock:

1. Mechanický klíč
2. Zámek dveří řidiče
3. Cylinder pod krytem
4. Otočit doprava
5. Ruční odemknutí

Reset GEM modulu:

FORScan:
Service Functions
→ GEM Module Reset
→ Clear DTCs
→ Module Initialization
→ Key cycle

🔍 AKTIVACE FUNKCÍ

Komfortní funkce FORScan:

Příklad aktivace Global Windows:

FORScan:
1. Configuration & Programming
2. 726-GEM As-Built
3. 726-04-01: xxxx → xx4x
4. Write Changes
5. Cycle ignition

📈 UPGRADE MOŽNOSTI

Retrofit možnosti:

Potřebné díly pro auto světla:

• Světelný senzor: 3M5T-13A018-AB
• Přepínač světel: 8M5T-13A024-BA
• Kabeláž: součást senzoru

🔋 ÚDRŽBA SYSTÉMU

Pravidelná údržba:

• Kontrola firmware (2 roky)
• Test klidového proudu
• Čištění konektorů
• Backup As-Built
• Kontrola CAN-Bus

Měření klidového proudu:

Správné hodnoty:
- Po zamknutí: < 500 mA (1 min)
- Sleep mode: < 30 mA (20 min)
- Deep sleep: < 3 mA (60 min)

Firmware update:

• Pouze Ford IDS/FDRS
• Nebo FORScan Extended
• Stabilní napájení nutné
• 15-30 minut proces

🎯 SPECIÁLNÍ FUNKCE

Skryté funkce:

• Police Idle
• Bambi Mode (mlhovky)
• MyKey programování
• SecuriLock bypass
• Transport Mode
• Manufacturing Mode

Servisní módy:

FORScan Service:
- BMS Reset (baterie)
- TPMS Reset
- DPF Regeneration
- Injector Coding
- Key Programming

Diagnostické módy:

• Self Test
• Actuator Test
• Network Test
• Power Balance

🏁 ZNÁMÉ PROBLÉMY

Hardware závady:

• Spálené výstupy (relé)
• Studené spoje
• Koroze konektorů
• Vadné procesory
• Přehřívání

Software problémy:

• Firmware bugs
• Corrupt As-Built
• CAN timeout
• PATS desynchronizace

Řešení:

• Výměna relé/tranzistorů
• Přepájení DPS
• Čištění/výměna konektorů
• Firmware update
• PATS reprogramming

Preventivní opatření:

• Kvalitní baterie 12V
• Pravidelné používání
• Ochrana proti vlhkosti
• Správné nabíjení
• Software aktualizace
