Komfortní jednotka 6Q1937049B - Centrální řídicí jednotka komfortní elektroniky VW Polo 9N/Fox

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 6Q1937049B je druhá revize centrální řídicí jednotky komfortní elektroniky (Body Control Module) používaná ve vozidlech VW Polo 9N, Škoda Fabia I, SEAT Ibiza 6L z roku 2003. Tato jednotka představuje přechodovou verzi mezi ranou A a běžnou C verzí BCM pro platformu PQ24 se zlepšenou CAN-Bus komunikací, rozšířenými základními funkcemi a částečnou podporou komfortních prvků.

Klíčové údaje:

• 🏭 Výrobce: Siemens VDO pro VAG
• ⚙️ Typ systému: BCM (Body Control Module) Gen1.5
• 📅 Období výroby: 2003 (krátké období)
• 💡 Platforma: PQ24 (Polo 9N/Fabia/Ibiza)
• 🔐 Označení: J519 - Centrální řídicí jednotka
• 📍 Umístění: Pod volantem vlevo
• 🔧 Verze: B = druhá revize, přechodová

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (rozsah 9-16V)
• Klidový odběr: < 6 mA (lepší než základní)
• Provozní proud: Max. 13A
• Wake-up čas: < 60ms
• Ochrana: Základní přepěťová

Hardware specifikace:

• Procesor: Infineon C164CI (16-bit)
• RAM: 160 KB
• Flash paměť: 768 KB
• EEPROM: 20 KB
• Počet I/O: 68 kanálů
• PWM výstupy: 5 kanálů
• Konektory: 3x multi-pin (T52/T32a/T32b)

Komunikace:

• CAN-Bus Comfort: 100 kbit/s
• CAN-Bus Drive: 500 kbit/s
• K-line: Diagnostika
• LIN-Bus: 1 kanál (19.2 kbit/s)

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití (6Q1937049B):

VW modely: • Polo 9N (6Q1) - 2003 hatchback (přechodový rok)
• Fox (5Z1) - 2003-2004 (některé trhy)

Škoda modely: • Fabia I (6Y) - 2003 (přechodová)
• Fabia Combi (6Y5) - 2003
• Fabia Sedan (6Y3) - 2003

SEAT modely: • Ibiza III (6L) - 2003 (přechodová)
• Cordoba II (6L) - 2003

Motorizace kompatibilní s B:

Výbavové stupně s B:

⚡ FUNKCE JEDNOTKY B

1. Centrální zamykání Basic+:

Základní funkce: • Ovládání všech zámků
• Dálkové ovládání (433 MHz)
• Safe lock (základní)
• Fuel filler flap
• Speed lock (příprava)

Omezené/chybí: • Selective unlock (ne)
• Auto unlock (ne)
• KESSY (nepodporováno)
• Double lock (ne)

2. Ovládání oken Improved:

Funkce oken: • Elektrická okna přední
• Elektrická okna zadní (pokud výbava)
• One-touch down (pouze řidič)
• Centrální ovládání

Chybí: • One-touch up (ne)
• Anti-trap (ne)
• Comfort close/open (ne)
• Rain close (ne)

3. Osvětlení Basic+:

Světelné funkce: • Centrální ovládání
• Časované zhasínání (10s)
• Courtesy lights

Není dostupné: • Coming/Leaving Home (ne)
• Ambientní osvětlení (ne)
• Footwell lights (ne)

4. Elektrická zrcátka:

Základní funkce: • Elektrické nastavení
• Vyhřívání (pokud výbava)

Chybí: • Paměť (ne)
• Elektrické sklápění (ne)
• Reverse position (ne)

5. Přístrojový panel:

Integrace: • Základní komunikace
• Zobrazení informací
• Varování

6. Diagnostika Improved:

Funkce: • Čtení chyb
• Live data (omezená)
• Output tests
• Základní adaptace

🔄 VERZE A NÁHRADY

Vývojová řada Polo 9N BCM:

Možnosti náhrady pro B:

Doporučené náhrady: • 6Q1937049B → C (nejlepší volba)
• 6Q1937049B → D (větší upgrade)
• 6Q1937049B → B (identická)

Zpětná kompatibilita: • B → A (možné, ale nesmyslné)

Cross-reference: • 6Y1937049B (Fabia verze)
• 6L1937049B (Ibiza verze)

Důležité: • Jednoduchá výměna na C
• Nutné překódování
• Bez Component Protection

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostické adresy:

• 09 - Central Electronics (hlavní)
• 19 - CAN Gateway (pokud je)
• 17 - Instruments
• 42 - Door Driver
• 52 - Door Passenger

Security Access:

Kódování (7 číslic):

KÓDOVÁNÍ PRO 6Q1937049B:

Formát: XXXXXXX (7 číslic)

Pozice 1: Trh
0 = Německo
1 = Evropa
2 = USA (ne pro B)
3 = Zbytek světa

Pozice 2: Řízení
0 = Levostranné
1 = Pravostranné

Pozice 3: Výbava
0 = Basis
1 = Střední
2 = Vysoká (omezené)

Pozice 4-5: Speciální
00 = Standard
01 = El. okna zadní
02 = El. zrcátka
03 = Okna + zrcátka

Pozice 6-7: Dodatečné
00 = Nic
01 = Příprava alarm

Příklad:
1101000 = EU, LHD, střední, okna zadní

Adaptační kanály:

ADAPTACE PRO 6Q1937049B:

Channel 01: Dálkové ovladače
Value: 1-3 (počet klíčů)

Channel 02: Rychlostní zamykání
Value: 0=off, 1=on (příprava)

Channel 03: Časování světel
Value: 0-20 (sekund)

Channel 04: Potvrzení zamknutí
Value: 0=nic, 1=bliknutí

Channel 05: Selective unlock
Value: 0=all (jediná možnost)

Channel 10: Servisní interval
Value: různé

Channel 15: Jazyk
Value: 1=DE, 2=EN, 3=CZ...

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

TOP problémy 6Q1937049B:

Známé problémy verze B:

Hardware: • Citlivost na vlhkost (vyšší než C)
• Konektory - počáteční koroze
• Relé - střední kvalita

Software: • Přechodový firmware
• Některé funkce nestabilní
• Pomalejší než C

Diagnostické kódy:

00003 - Control Module - No Communication
00532 - Supply Voltage B+
00668 - Terminal 30 - Low Voltage
00907 - Intervention Load Management
01044 - Control Module Incorrectly Coded
01176 - Key 1 - Signal too Low
01177 - Key 2 - Signal too Low
01178 - Key 3 - Signal too Low (B podporuje 3)
01299 - Diagnostic Interface (J533)
01314 - Engine Control Module
01330 - Central Control Module (J519)
01336 - Data Bus - Missing Message
65535 - Internal Control Module Memory Error

💡 POSTUPY PROGRAMOVÁNÍ

Základní nastavení B:

BASIC SETUP PRO 6Q1937049B:

1. Připojení VCDS:
   [09 - Central Electronics]

2. Kontrola verze:
   Part No: 6Q1 937 049 B
   Component: BCM PQ24 002

3. Vymazání chyb:
   [05 - Clear Codes]

4. Kódování:
   [07 - Coding]
   Zadat 7-místný kód
   Např: 1101000

5. Adaptace:
   [10 - Adaptation]

   Channel 01: 2 (2 klíče)
   Channel 02: 0 (speed lock off)
   Channel 03: 10 (light delay)
   Channel 04: 1 (flash confirm)

6. Reset:
   [04 - Basic Settings]
   Group 000

Programování klíčů:

KEY PROGRAMMING PRO B:

Max 3 klíče! (lepší než základní)

1. [09 - Central Electronics]

2. [10 - Adaptation]
   Channel 01
   Value = počet klíčů (1-3)

3. Synchronizace DO:
   - Zamknout manuálně
   - Stisknout tlačítko DO
   - LED musí bliknout
   - Odemknout DO
   - Test

4. Imobilizér:
   [25 - Immobilizer]
   Následovat proceduru

Inicializace oken:

WINDOW SETUP PRO B:

Po odpojení baterie:

1. [09 - Central Electronics]

2. Pro každé okno:

   Manuální postup:
   - Okno úplně dolů
   - Pustit tlačítko
   - Znovu dolů, držet 3s
   - Okno úplně nahoru
   - Pustit tlačítko
   - Znovu nahoru, držet 3s

3. Test one-touch (pouze řidič dolů)

Comfort funkce NEJSOU!

Upgrade na verzi C:

UPGRADE B → C:

Doporučený postup:

1. Záloha nastavení B:
   - Přečíst kódování
   - Zapsat adaptace

2. Výměna jednotky:
   - Odpojit baterii
   - Vyměnit B za C
   - Připojit baterii

3. Programování C:
   [09 - Central Electronics]

4. Kódování:
   [07 - Coding]
   Použít stejné nebo upravené

5. Adaptace:
   [10 - Adaptation]
   C má více kanálů!

6. Výhody C:
   - 4 klíče možné
   - Stabilnější
   - Více funkcí
   - Nižší spotřeba

Servisní reset:

SERVICE RESET PRO B:

1. [17 - Instruments]

2. [10 - Adaptation]
   Channel 02: Oil service
   Channel 03: Inspection

3. Reset hodnot:
   Value = 00000

4. Nebo tlačítky:
   - Držet TRIP
   - Zapnout zapalování
   - Pustit po "----"

📊 PINOUT KONEKTORŮ

Konektory 6Q1937049B:

T52 - Hlavní (52-pin) černý:

T32a - Druhý (32-pin) šedý:

T32b - Třetí (32-pin) modrý:

🚨 MĚŘICÍ BLOKY VCDS

MVB 001 - System:

Pole 1: Napětí baterie
       9.0-15.0V

Pole 2: Stav zapalování
       Off/On/Start

Pole 3: Rychlost
       0-255 km/h

Pole 4: Venkovní teplota
       -40 až +50°C

MVB 002 - Doors/Windows:

Pole 1: Dveře řidiče
       Open/Closed

Pole 2: Dveře spolujezdce
       Open/Closed

Pole 3: Okno řidiče
       Up/Down/Stop

Pole 4: Okno spolujezdce
       Up/Down/Stop

MVB 003 - Central Locking:

Pole 1: Stav zamknutí
       Locked/Unlocked

Pole 2: Safe lock
       On/Off (omezené)

Pole 3: Klíč číslo
       0-3

Pole 4: DO signál
       OK/No signal

📈 CENY A DOSTUPNOST 2024

Ceny jednotky 6Q1937049B:

Alternativy:

Servisní náklady:

🔍 IDENTIFIKACE B

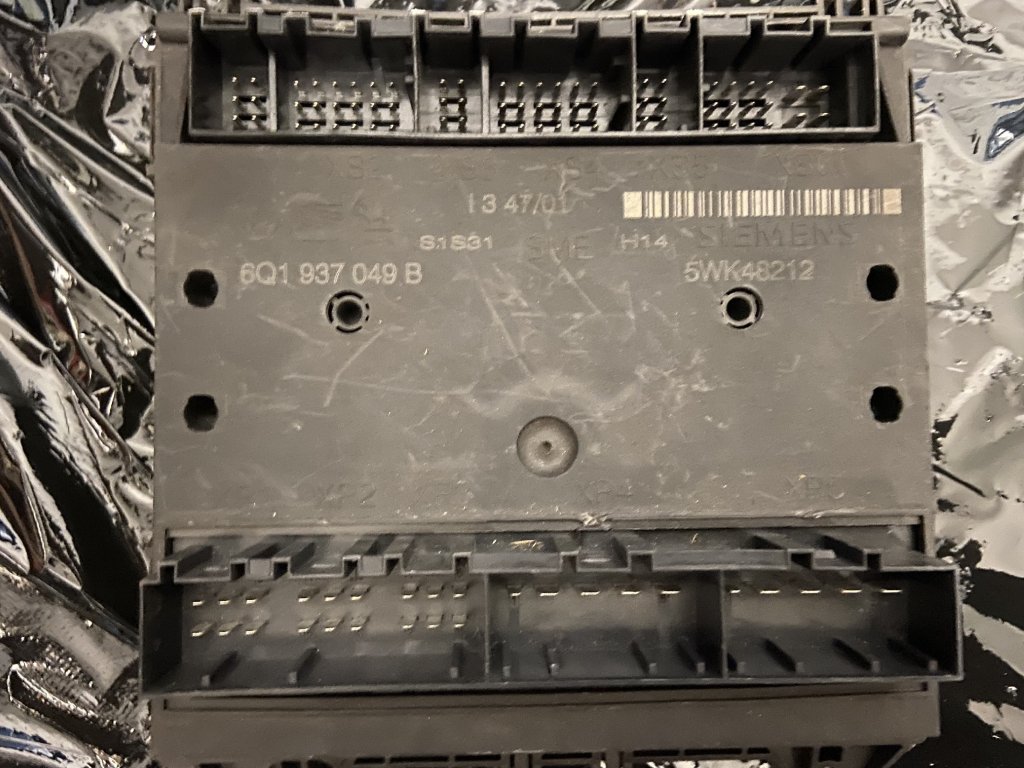

Jak poznat 6Q1937049B:

Fyzická identifikace: • Štítek 6Q1937049B
• Výrobce Siemens VDO
• 3 konektory
• Černý plast
• Pod volantem

VCDS identifikace:

Address 09: Central Elect.
---------------------
Part No: 6Q1 937 049 B
Component: BCM PQ24 002
Coding: 1101000
Shop #: WSC 00000

Platform: Polo 9N

🔋 ÚDRŽBA A ŽIVOTNOST

Preventivní údržba:

Kontrola: • Konektory - koroze
• Pojistky - stav
• Software - nelze update
• Vlhkost - těsnění

Slabiny verze B: • Vyšší citlivost na vlhkost než C
• Konektory T52
• Přechodový firmware

Životnost: • Průměr: 7-9 let
• Maximum: 11-13 let
• Kratší než C verze

🛡️ VÝHODY A NEVÝHODY B

Výhody:

• ✅ Levnější než C
• ✅ Lepší než základní/A
• ✅ 3 klíče možné
• ✅ Bez Component Protection
• ✅ Jednoduchý servis

Nevýhody:

• ❌ Přechodová verze
• ❌ Méně funkcí než C
• ❌ Vyšší spotřeba než C
• ❌ Méně stabilní než C
• ❌ Horší software než C
• ❌ Kratší životnost než C

🎯 ZÁVĚREČNÉ HODNOCENÍ

Verdikt:

Jednotka 6Q1937049B je přechodová verze BCM pro Polo 9N z roku 2003. Lepší než základní verze A, ale horší než běžná C. Funkční jednotka s omezenými možnostmi, vhodná jako dočasné řešení. Pro dlouhodobé použití doporučujeme upgrade na verzi C, která je stabilnější a má více funkcí.

Doporučení:

• Použití: Polo 9N 2003 střední výbava
• Výbava: Basis až Comfortline
• Alternativa: 6Q1937049C pro více funkcí
• Servis: Zvládne běžný servis
