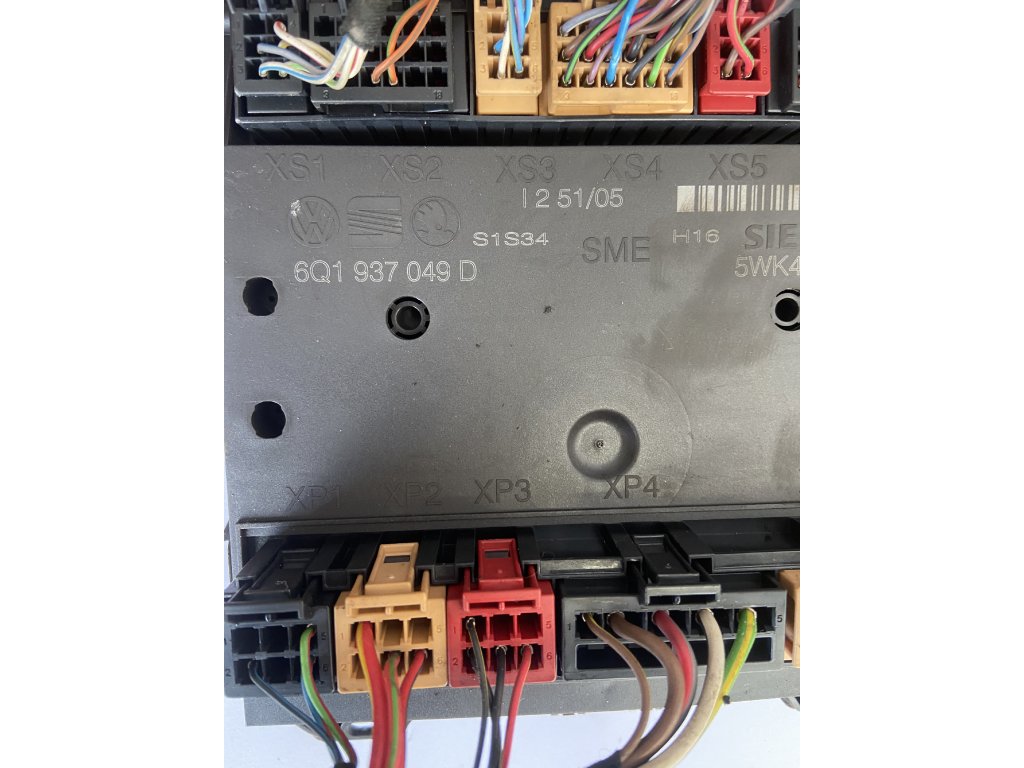

Komfortní jednotka 6Q1937049D - Centrální řídicí jednotka komfortní elektroniky VW Polo 9N/Fox
Kód: 6931
Detailní popis produktu
📋 ZÁKLADNÍ INFORMACE
Jednotka 6Q1937049D je čtvrtá revize centrální řídicí jednotky komfortní elektroniky (Body Control Module) používaná ve vozidlech VW Polo 9N, Škoda Fabia I, SEAT Ibiza 6L z let 2005-2006. Tato jednotka představuje předfaceliftovou finální verzi BCM pro platformu PQ24 s vylepšenou CAN-Bus komunikací, rozšířenými komfortními funkcemi a přípravou pro facelift modely.
Klíčové údaje:
- 🏭 Výrobce: Siemens VDO/Continental pro VAG
- ⚙️ Typ systému: BCM (Body Control Module) Gen2
- 📅 Období výroby: 2005-2006
- 💡 Platforma: PQ24 (Polo 9N pozdní)
- 🔐 Označení: J519 - Centrální řídicí jednotka
- 📍 Umístění: Pod volantem vlevo
- 🔧 Verze: D = čtvrtá revize, vylepšená
🔧 TECHNICKÉ PARAMETRY
Elektrické parametry:
• Napájecí napětí: 12V DC (rozsah 9-16V)
• Klidový odběr: < 3 mA (optimalizovaný)
• Provozní proud: Max. 15A
• Wake-up čas: < 40ms
• Ochrana: Vícestupňová
Hardware specifikace:
• Procesor: Infineon C167CS (16-bit)
• RAM: 256 KB
• Flash paměť: 1 MB
• EEPROM: 32 KB
• Počet I/O: 72 kanálů
• PWM výstupy: 6 kanálů
• Konektory: 3x multi-pin (T52/T32a/T32b)
Komunikace:
• CAN-Bus Comfort: 100 kbit/s
• CAN-Bus Drive: 500 kbit/s
• K-line: Diagnostika
• LIN-Bus: 2 kanály (19.2 kbit/s)
• Gateway: Integrovaná funkce
🚗 KOMPATIBILNÍ VOZIDLA
Primární použití (6Q1937049D):
VW modely: • Polo 9N (6Q1) - 2005-2006 (pozdní)
• Polo 9N3 - 2005-2006 (příprava facelift)
• Fox (5Z1) - 2005-2006
• CrossPolo (9N) - 2005-2006
Škoda modely: • Fabia I (6Y) - 2005-2006 (pozdní)
• Fabia Combi (6Y5) - 2005-2006
• Fabia Sedan (6Y3) - 2005-2006
• Roomster (5J) - 2006 (raný)
SEAT modely: • Ibiza III (6L) - 2005-2006
• Cordoba II (6L) - 2005-2006
Motorizace kompatibilní s D:
| Motor | Kód | Výkon | Model |
|---|---|---|---|
| 1.2 6V | BMD | 55 PS | Polo/Fabia |
| 1.2 12V | BME/BZG | 64/70 PS | Polo/Fabia |
| 1.4 16V | BBY/BKY | 75/86 PS | Polo/Fabia |
| 1.4 16V | BUD | 80 PS | Polo/Fabia |
| 1.4 16V | AXP/BLM | 100/105 PS | Polo GTI |
| 1.4 TDI | AMF/BNV | 70/75 PS | Polo/Fabia |
| 1.4 TDI | BNM | 80 PS | Polo/Fabia |
| 1.9 TDI | ATD/AXR | 100 PS | Polo/Fabia |
| 1.9 TDI | ASZ | 130 PS | Polo/Fabia |
Výbavové stupně s D:
| Výbava | Funkce | Podpora |
|---|---|---|
| Basis | Základní | Plná |
| Comfortline | Střední | Plná |
| Highline | Vysoká | Plná |
| GTI | Sportovní | Plná |
⚡ FUNKCE JEDNOTKY D
1. Centrální zamykání Advanced:
Rozšířené funkce: • Ovládání všech zámků
• Dálkové ovládání (433/434 MHz)
• Safe lock
• Selective unlock
• Speed lock (15 km/h)
• Auto unlock (klíč vytažen)
• Fuel filler flap
• Double lock příprava
Speciální D: • Comfort open/close příprava
• Panic alarm
• Auto relock
2. Ovládání oken Full:
Kompletní funkce: • Elektrická okna 4x
• One-touch up/down (řidič)
• One-touch down (ostatní)
• Anti-trap (řidič)
• Centrální ovládání
• Thermal protection
Nové v D: • Comfort close (příprava)
• Rain close ready
• Key remote control
3. Osvětlení Extended:
Světelné funkce: • Centrální ovládání
• Variabilní časování (0-30s)
• Courtesy lights
• Coming Home (základní)
• Leaving Home (základní)
Vylepšení D: • Footwell lights ready
• Dimming funkce
• Emergency lights
4. Elektrická zrcátka Plus:
Rozšířené funkce: • Elektrické nastavení
• Vyhřívání
• Synchronní nastavení
• Elektrické sklápění (příprava)
Nové: • Memory ready
• Reverse position ready
5. Alarm systém (pokud výbava):
Funkce: • Perimetrická ochrana
• Interior monitoring ready
• Tilt sensor ready
• Backup siren ready
• LED indikace
6. Přístrojový panel Plus:
Rozšířená integrace: • MFA podpora
• Servisní intervaly
• Boardcomputer
• Varování rozšířená
7. Diagnostika Advanced:
Plné funkce: • Kompletní diagnostika
• Live data stream
• Output tests
• Coding assistant
• Adaptation channels
🔄 VERZE A NÁHRADY
Vývojová řada Polo 9N BCM:
| Číslo dílu | Verze | Období | Poznámka |
|---|---|---|---|
| 6Q1937049 | Základní | 2001-2002 | První verze |
| 6Q1937049A | A | 2002-2003 | Vylepšená |
| 6Q1937049B | B | 2003 | Přechodová |
| 6Q1937049C | C | 2003-2006 | Nejběžnější |
| 6Q1937049D | D | 2005-2006 | Pre-facelift final |
| 6Q1937049E | E | 2006-2007 | Facelift 9N3 |
| 6Q1937049F | F | 2007-2008 | Facelift update |
| 6Q1937049G | G | 2008-2009 | Poslední |
Možnosti náhrady pro D:
Doporučené náhrady: • 6Q1937049D → E/F/G (upgrade na facelift)
• 6Q1937049D → D (identická)
• 6Q1937049D → C (downgrade možný)
Cross-reference: • 6Y1937049D (Fabia verze)
• 6L1937049D (Ibiza verze)
• 5J0937049 (Roomster - kompatibilní)
Důležité: • Plná kompatibilita s C
• Připravena pro facelift
• Bez Component Protection
🛠️ DIAGNOSTIKA A KÓDOVÁNÍ
Diagnostické adresy:
• 09 - Central Electronics (hlavní)
• 19 - CAN Gateway (integrovaná)
• 17 - Instruments
• 42 - Door Driver
• 52 - Door Passenger
• 62 - Door Rear Left
• 72 - Door Rear Right
Security Access:
| Účel | Kód | Použití |
|---|---|---|
| Basic | - | Volný přístup |
| Coding | 12345 | Standard |
| Adaptation | 12345 | Rozšířené |
| Development | 13579 | Skryté funkce |
Long Coding (8 bytů):
LONG CODING PRO 6Q1937049D:
Formát: 8 bytů (rozšířené)
Byte 0: Základní konfigurace
Bit 0: Pravostranné řízení
Bit 1: Selective unlock
Bit 2: Speed lock
Bit 3: Auto unlock
Bit 4: Safe lock
Bit 5: Comfort funkce
Bit 6: Alarm příprava
Bit 7: Reserved
Byte 1: Okna
Bit 0: El. okna zadní
Bit 1: One-touch řidič
Bit 2: One-touch všechny
Bit 3: Anti-trap
Bit 4: Comfort close
Bit 5: Rain close
Bit 6: Thermal protection
Bit 7: Reserved
Byte 2: Světla
Bit 0: Coming Home
Bit 1: Leaving Home
Bit 2: Footwell lights
Bit 3: Dimming
Bit 4: Emergency
Bit 5-7: Časování (0-7)
Byte 3: Zrcátka
Bit 0: El. nastavení
Bit 1: Vyhřívání
Bit 2: El. sklápění
Bit 3: Memory
Bit 4: Reverse position
Bit 5: Synchronní
Bit 6-7: Reserved
Byte 4: Speciální
Bit 0: MFA
Bit 1: Boardcomputer
Bit 2: Servis display
Bit 3: TPMS ready
Bit 4: Park pilot ready
Bit 5-7: Reserved
Byte 5-7: Rozšířené/Reserved
Příklad D:
7D 3F 1C 0B 07 00 00 00
Adaptační kanály:
ADAPTACE PRO 6Q1937049D:
Channel 01: Dálkové ovladače
Value: 0-4 (počet klíčů)
Channel 02: Speed lock
Value: 0=off, 1=15km/h, 2=20km/h
Channel 03: Interior light delay
Value: 0-30 (sekund)
Channel 04: Lock confirmation
Value: 0=off, 1=optical, 2=acoustic
Channel 05: Selective unlock
Value: 0=all, 1=driver only
Channel 06: Auto unlock
Value: 0=off, 1=key out, 2=ignition off
Channel 07: Coming Home
Value: 0-30 (sekund)
Channel 08: Leaving Home
Value: 0-30 (sekund)
Channel 10: Service interval
Value: různé kombinace
Channel 15: Language
Value: 1=DE, 2=GB, 3=FR, 4=IT, 5=ES, 6=CZ
Channel 20: Comfort close
Value: 0=off, 1=on (pokud HW)
Channel 21: Rain close
Value: 0=off, 1=on (pokud senzor)
Channel 30: Alarm horn
Value: 0=off, 1=EU, 2=UK
Channel 35: Mirror dip
Value: 0=off, 1=on (pokud HW)
⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ
TOP problémy 6Q1937049D:
| Závada | Příznaky | Příčina | Řešení | Cena |
|---|---|---|---|---|
| Comfort close | Nefunguje | Není aktivováno | Kódování/adaptace | 500-1.000 Kč |
| One-touch problémy | Přerušované | Inicializace | Reset oken | 500-1.000 Kč |
| CAN Gateway | Komunikační chyby | Software bug | Update/reset | 1.000-2.000 Kč |
| Alarm false trigger | Planý poplach | Citlivost | Adaptace | 500-1.000 Kč |
| Battery drain | Vybíjení | Sleep mode | Software update | 1.500-2.500 Kč |
| Mirror memory | Nepamatuje | Není nakódováno | Aktivace | 500-1.000 Kč |
| MFA chyby | Špatné údaje | Komunikace | Reset/kódování | 800-1.500 Kč |
Specifické problémy D:
Software: • Gateway konflikty (řešení: reset)
• Memory management (občasné resety)
• CAN timing (update pomůže)
Hardware: • Konektory T52 - kontrola
• Relé pro comfort - opotřebení
• Flash paměť - občasné chyby
Diagnostické kódy:
00003 - Control Module
00532 - Supply Voltage B+
00588 - Airbag Igniter Driver Side
00668 - Terminal 30 Low Voltage
00778 - Steering Angle Sensor
00907 - Intervention Load Management
01044 - Control Module Incorrectly Coded
01176 - Key 1 - Adaptation Limit
01177 - Key 2 - Adaptation Limit
01178 - Key 3 - Adaptation Limit
01179 - Key 4 - Adaptation Limit
01299 - Diagnostic Interface (J533)
01304 - Radio
01314 - Engine Control Module
01330 - Central Control Module (J519)
01336 - Data Bus - Missing Message
01359 - Interior Monitoring
01542 - Comfort CAN - Malfunction
02635 - Steering Lock (N360)
65535 - Internal Control Module Memory Error
💡 POSTUPY PROGRAMOVÁNÍ
Základní nastavení D:
BASIC SETUP PRO 6Q1937049D:
1. Připojení VCDS:
[09 - Central Electronics]
2. Kontrola verze:
Part No: 6Q1 937 049 D
Component: BCM PQ24 D04
Revision: 00004
3. Vymazání chyb:
[05 - Clear Codes]
4. Long Coding:
[07 - Coding]
Helper dostupný!
8 bytů
5. Adaptace:
[10 - Adaptation]
Všechny důležité kanály
6. Basic Settings:
[04 - Basic Settings]
Group 000 - reset
Group 001 - okna
Group 002 - zrcátka
Aktivace Comfort funkcí:
COMFORT FEATURES PRO D:
Comfort Close:
1. Long Coding Byte 1, Bit 4 = 1
2. Adaptation Channel 20 = 1
3. Test s klíčem
Coming/Leaving Home:
1. Long Coding Byte 2, Bit 0+1 = 1
2. Adaptation:
Channel 07 = 10 (Coming)
Channel 08 = 10 (Leaving)
Selective Unlock:
1. Long Coding Byte 0, Bit 1 = 1
2. Adaptation Channel 05 = 1
Auto Lock/Unlock:
1. Long Coding Byte 0, Bit 2+3 = 1
2. Adaptation:
Channel 02 = 1 (lock)
Channel 06 = 1 (unlock)
Programování 4 klíčů:
4 KEYS PROGRAMMING PRO D:
D podporuje až 4 klíče!
1. [09 - Central Electronics]
2. [10 - Adaptation]
Channel 01
New Value: 4
3. Pro každý klíč:
[25 - Immobilizer]
Následovat proceduru
4. Synchronizace DO:
- Každý klíč zvlášť
- Lock/Unlock 2x
5. Test všech 4 klíčů
Poznámka: Stabilní s D verzí
Gateway reset:
GATEWAY RESET PRO D:
D má integrovaný gateway!
1. [19 - CAN Gateway]
nebo
[09 - Central Electronics]
2. [04 - Basic Settings]
Group 060
3. Počkat na dokončení
4. [05 - Clear all DTCs]
5. Vypnout zapalování
6. Počkat 30s
7. Test komunikace
MFA aktivace:
MFA ACTIVATION PRO D:
Pro přístrojovky s MFA:
1. [17 - Instruments]
Zkontrolovat podporu
2. [09 - Central Electronics]
Long Coding
Byte 4, Bit 0 = 1
3. [17 - Instruments]
Coding - přidat MFA bit
4. Reset přístroje:
Odpojit baterii 5 min
5. Test MFA funkcí
Update firmware:
FIRMWARE UPDATE PRO D:
Dostupné updaty pro D!
1. VCDS - zkontrolovat verzi
Component: BCM PQ24 D04
2. Pokud starší než D04:
- Stáhnout update
- Flash přes VCDS
3. Postup:
- Baterie nabíječ!
- [09 - Central Electronics]
- SWUpdate
- Vybrat soubor
- Start (10-15 min)
4. Po update:
- Znovu kódování
- Všechny adaptace
- Clear DTCs
📊 PINOUT KONEKTORŮ
Konektory 6Q1937049D:
T52 - Hlavní (52-pin) černý:
| Pin | Funkce | Signál |
|---|---|---|
| 1 | Kl.30 (Battery+) | 12V |
| 2 | Kl.31 (GND) | GND |
| 3 | Kl.15 (Ignition) | 12V switched |
| 4 | Kl.X (Load relief) | 12V |
| 5-6 | CAN-H/L Comfort | 100 kbit/s |
| 7-8 | CAN-H/L Drive | 500 kbit/s |
| 9 | K-line Diagnosis | |
| 10-11 | LIN-Bus 1/2 | 19.2 kbit/s |
| 12-19 | Door locks | PWM |
| 20-27 | Windows | PWM |
| 28-35 | Lights | Digital/PWM |
| 36-43 | Inputs | Digital |
| 44-52 | Outputs | Digital/PWM |
T32a - Druhý (32-pin) šedý:
| Pin | Funkce |
|---|---|
| 1-8 | Door contacts |
| 9-16 | Window switches |
| 17-24 | Light switches |
| 25-32 | Additional I/O |
T32b - Třetí (32-pin) modrý:
| Pin | Funkce |
|---|---|
| 1-8 | Alarm system |
| 9-16 | Comfort features |
| 17-24 | Gateway signals |
| 25-32 | Future use |
🚨 MĚŘICÍ BLOKY VCDS
MVB 001 - System Status:
Pole 1: Terminal 30 voltage
9.0-15.0V
Pole 2: Terminal 15 status
On/Off
Pole 3: Vehicle speed
0-255 km/h
Pole 4: Outside temperature
-40 až +85°C
MVB 002 - Doors/Locks:
Pole 1: Driver door
Open/Closed/Locked
Pole 2: Passenger door
Open/Closed/Locked
Pole 3: Rear doors
00=Closed, 11=Open
Pole 4: Central lock status
Safe/Normal/Unlocked
MVB 003 - Windows:
Pole 1: Driver window
0-100% (position)
Pole 2: Passenger window
0-100% (position)
Pole 3: Rear left window
0-100% (position)
Pole 4: Rear right window
0-100% (position)
MVB 004 - Keys:
Pole 1: Active key number
0-4
Pole 2: Key battery status
OK/Low/Unknown
Pole 3: Remote signal
Good/Weak/None
Pole 4: Keys programmed
0-4
MVB 010 - Comfort:
Pole 1: Coming Home
0-30s
Pole 2: Leaving Home
0-30s
Pole 3: Interior light delay
0-30s
Pole 4: Comfort close
On/Off
📈 CENY A DOSTUPNOST 2024
Ceny jednotky 6Q1937049D:
| Stav | Cena | Záruka | Dostupnost |
|---|---|---|---|
| Použitý originál | 2.000-3.000 Kč | Bez záruky | Dostupné |
| Použitý testovaný | 3.000-4.000 Kč | 3 měsíce | Běžné |
| Repasovaný | 4.000-5.500 Kč | 6 měsíců | Dostupné |
| Nový aftermarket | 4.500-6.000 Kč | 12 měsíců | Omezené |
| Nový originál | 8.000-10.000 Kč | 24 měsíců | Vzácné |
Alternativy:
| Verze | Cena použitá | Poznámka |
|---|---|---|
| 6Q1937049C | 1.500-2.500 Kč | Downgrade možný |
| 6Q1937049E | 2.500-3.500 Kč | Facelift upgrade |
| 6Q1937049F | 3.000-4.000 Kč | Novější facelift |
Servisní náklady:
| Služba | Cena |
|---|---|
| Výměna BCM | 1.000-1.500 Kč |
| Long coding | 500-1.000 Kč |
| Adaptace komplet | 800-1.500 Kč |
| Comfort aktivace | 1.000-2.000 Kč |
| Update firmware | 1.500-2.500 Kč |
🔍 IDENTIFIKACE D
Jak poznat 6Q1937049D:
Fyzická identifikace: • Štítek 6Q1937049D
• Výrobce Siemens/Continental
• 3 konektory (T52/T32a/T32b)
• Černý plastový kryt
• Pod volantem vlevo
VCDS identifikace:
Address 09: Central Elect.
---------------------
Part No SW: 6Q1 937 049 D
HW: 6Q1 937 049 D
Component: BCM PQ24 D04
Revision: 00004
Coding: 7D3F1C0B07000000
Shop #: WSC 01234
VCDS Version: Release 12.12 or higher
🔋 ÚDRŽBA A ŽIVOTNOST
Preventivní údržba D:
Kontrolní body: • Konektory - čistota/koroze
• Software - update na D04
• Pojistky - stav/hodnoty
• Baterie klíčů - výměna 2 roky
Známé slabiny D: • T52 konektor pin 1-2 (napájení)
• Relé pro comfort close
• Flash paměť sektor 3
Životnost: • Průměr: 10-12 let
• Maximum: 15+ let
• Lepší než C verze
Údržba: • Update firmware
• Čištění konektorů 1x ročně
• Kontrola spotřeby
🛡️ VÝHODY A NEVÝHODY D
Výhody:
• ✅ Plné comfort funkce
• ✅ 4 klíče podporovány
• ✅ Integrovaný gateway
• ✅ Nízká spotřeba
• ✅ Stabilní software
• ✅ Update možný
• ✅ Facelift ready
• ✅ Dlouhá životnost
Nevýhody:
• ❌ Dražší než C
• ❌ Některé funkce vyžadují HW
• ❌ Občasné gateway konflikty
• ❌ Složitější diagnostika
🎯 ZÁVĚREČNÉ HODNOCENÍ
Verdikt:
Jednotka 6Q1937049D je vyspělá verze BCM pro Polo 9N 2005-2006. Nabízí plnou podporu comfort funkcí, integrovaný gateway a přípravu pro facelift. Stabilní jednotka s dlouhou životností, vhodná pro všechny výbavové stupně. Výborný poměr cena/výkon, doporučená volba pro pozdní 9N.
Doporučení:
- Použití: Polo 9N 2005-2006 všechny výbavy
- Výbava: Od Basis po GTI
- Upgrade: Na E/F pro facelift funkce
- Servis: Běžný autorizovaný i nezávislý
Buďte první, kdo napíše příspěvek k této položce.
