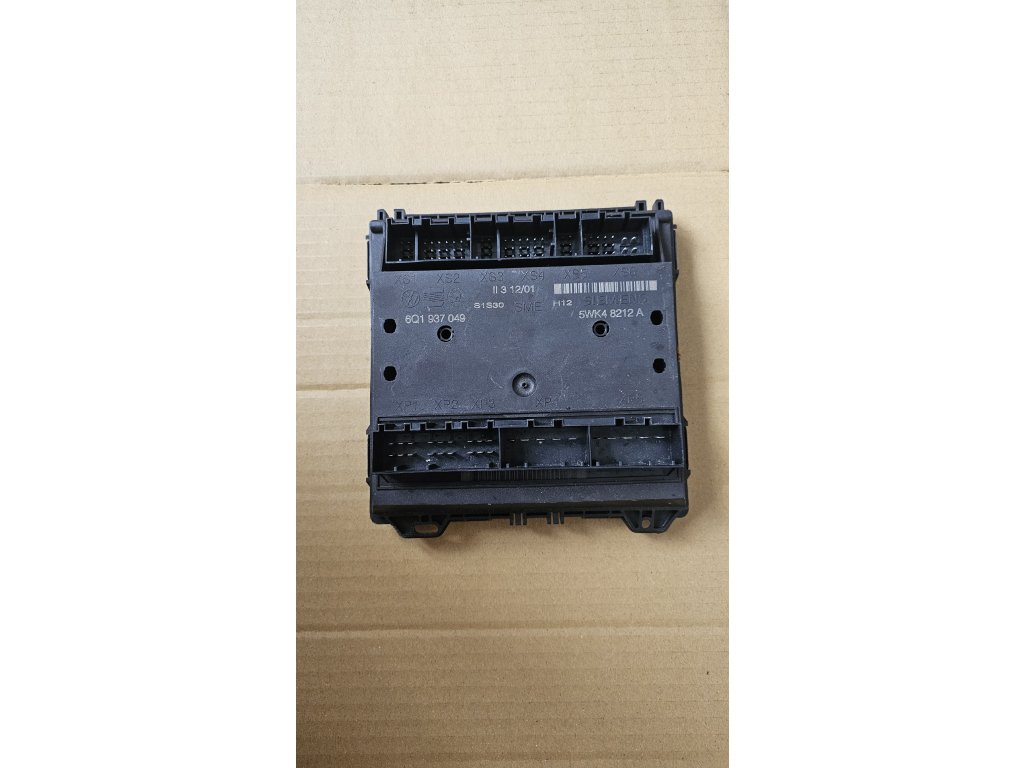

Komfortní jednotka 6Q1937049 6Q1 937 049
Kód: 105923
Detailní popis produktu
📋 ZÁKLADNÍ INFORMACE
Jednotka 6Q1937049 je centrální elektromodul (CEM) používaný ve vozidlech koncernu Volkswagen Group na platformě PQ24. Řídí komfortní funkce, osvětlení, centrální zamykání a komunikaci mezi elektronickými moduly vozidla.
Klíčové údaje: 🏭 Výrobce: Continental/Siemens pro VAG
⚙️ Typ: CEM - Centrální elektromodul
📅 Období: Cca 2001-2009
🔐 Označení: J519 - Centrální elektromodul
📍 Umístění: Pod palubní deskou, levá strana řidiče
🔧 TECHNICKÉ PARAMETRY
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 12V DC (9-16V) |
| Klidový odběr | < 100 mA |
| Komunikace | CAN-BUS, K-Line |
| Rychlost CAN | 100 kbit/s |
| Protokol | KWP2000 |
| Počet pinů | 32 piny |
| Flash paměť | 512 KB - 1 MB |
🚗 KOMPATIBILNÍ VOZIDLA
Volkswagen: Polo IV/9N (2001-2009), Fox
Škoda: Fabia I (2000-2007), Roomster (raná výroba)
SEAT: Ibiza III/IV, Córdoba
⚡ HLAVNÍ FUNKCE
- Řízení osvětlení - přední/zadní světla, poziční světla
- Centrální zamykání - dveře, okna, palivová nádrž
- Komfortní funkce - coming home, automatické zamykání
- Gateway funkce - komunikace mezi moduly
- Diagnostika - chybové kódy, živá data
- Řízení stěračů - přední/zadní stěrače
🛠️ DIAGNOSTIKA A KÓDOVÁNÍ
Diagnostická adresa: 09 - Centrální elektronika
Základní kódování:
7-místné kódování (např. 0000007)
1-3. pozice: Výbava vozidla
4-5. pozice: Trh/Region (07=EU)
6-7. pozice: Speciální funkce
Adaptační kanály:
- Kanál 000: Reset všech adaptací
- Kanál 21: Nastavení osvětlení
- Kanál 32: Komfortní funkce
⚠️ ČASTÉ ZÁVADY
| Problém | Řešení |
|---|---|
| Nefunguje centrální zamykání | Kontrola kódování, aktuátorů |
| Problémy s osvětlením | Diagnostika, kontrola žárovek |
| CAN chyby | Kontrola vodičů, terminace |
| Vybíjí baterii | Měření klidového odběru |
| Nereaguje na dálkové ovládání | Kontrola antény, kódování |
💡 VÝMĚNA JEDNOTKY
Postup:
- Zálohovat původní kódování (VCDS/VAG-COM)
- Odpojit baterii, vyměnit CEM
- Nastavit základní kódování
- Adaptace všech funkcí
- Reset adaptačních kanálů
- Test všech funkcí
📌 DŮLEŽITÉ UPOZORNĚNÍ
⚡ NIKDY neodpojovat při zapnutém zapalování
🔧 Po výměně nutné překódování všech funkcí
🔋 Baterie min. 12.5V při programování
💾 Zálohovat původní kódování před výměnou
🚗 Některé funkce vyžadují dealer adaptaci
🔑 Imobilizer může vyžadovat dodatečné kódování
🔍 IDENTIFIKACE
Struktura čísla dílu:
6Q1 937 049
│ │ │
│ │ └────── Díl (CEM)
│ └────────── Skupina (komfort elektronika)
└────────────── Platforma (PQ24/Polo IV)
Varianty:
- 6Q1937049A, 6Q1937049C, 6Q1937049D
- Rozdíly v SW verzi a podporovaných funkcích
Poznámka: Starší generace CEM s omezenějšími funkcemi oproti novějším platformám. Převážně K-Line komunikace.
