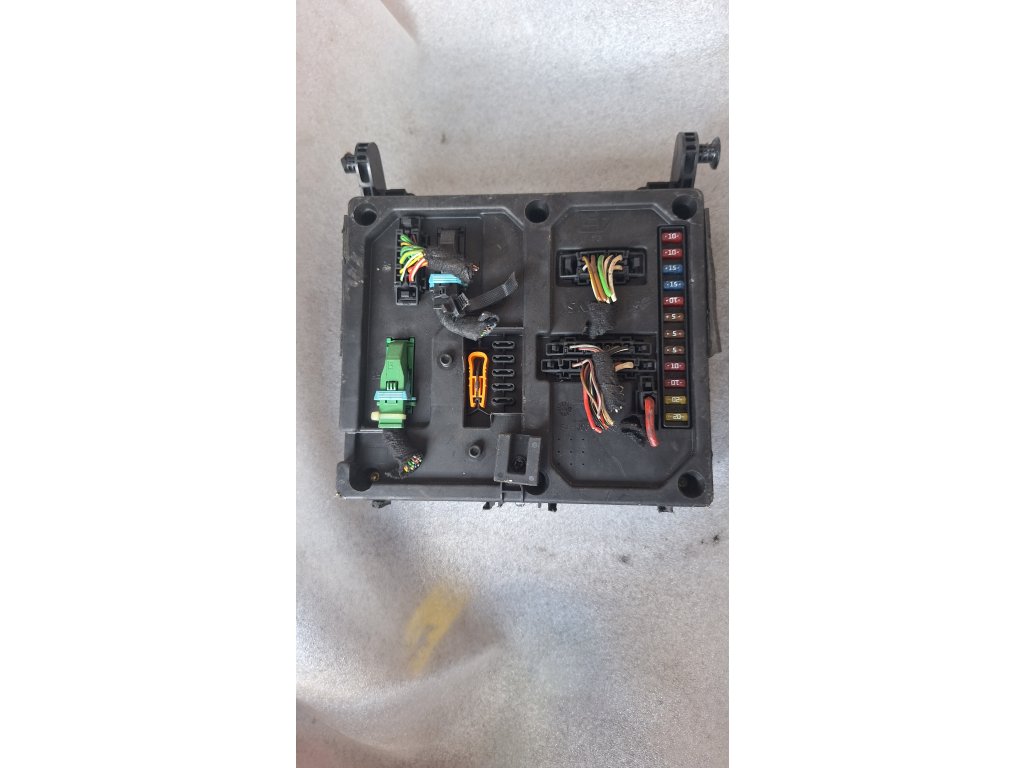

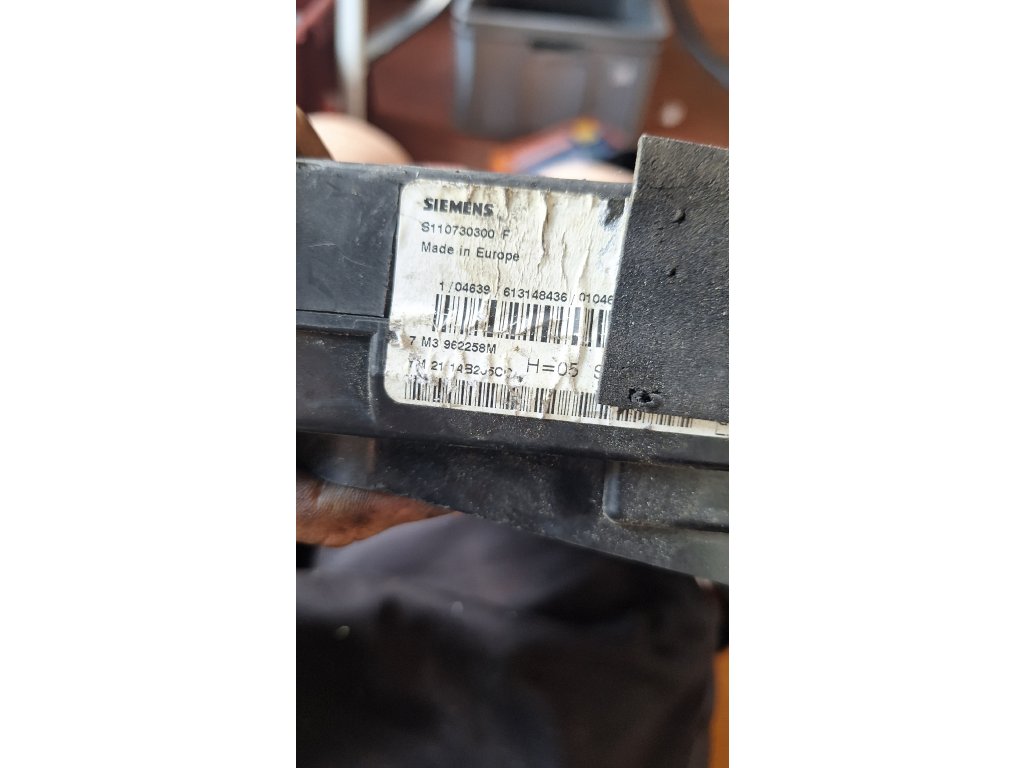

Komfortní jednotka 7M3962258M

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE Komfortní jednotka 7M3 962 258 M je řídicí modul pro elektricky ovládané levé zadní posuvné dveře velkoprostorových vozů platformy VW7M vyráběný firmou Brose nebo Bosch.

Klíčové údaje:

• 🏭 Výrobce: Brose Fahrzeugteile / Bosch
• ⚙️ Typ systému: Modul posuvných dveří s motorem
• 📅 Období výroby: 2000-2010
• 💡 Technologie: 16-bit procesor, LIN-Bus slave
• 🔐 Označení: J558 = Řídicí jednotka levých zadních dveří

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Platforma VW7M:

Volkswagen:

• Sharan I (7M) (1995-2000)
  • Manuální dveře
• Sharan I FL (7M) (2000-2010)
  • Elektrické dveře
• Sharan Carat/Comfortline
  • Plná výbava

SEAT:

• Alhambra I (7V) (1996-2000)
  • Manuální verze
• Alhambra I FL (7V) (2000-2010)
  • Elektrické dveře
• Alhambra Reference/Style
  • S elektrickými dveřmi

Ford:

• Galaxy Mk1 (1995-2000)
  • Základní verze
• Galaxy Mk1 FL (2000-2006)
  • Ghia výbava

⚡ FUNKCE MODULU

Hlavní součásti:

1. Řídicí jednotka (7M3 962 258 M):

• 🔹 Umístění: V levých zadních dveřích
• 🔹 Funkce: Ovládání motoru, anti-trap, komunikace
• 🔹 Verze: M = třináctá revize

2. Systém posuvných dveří:

3. Ovládací prvky:

• Tlačítko vnitřní (dveře)
• Tlačítko B-sloupek
• Tlačítko palubní deska
• Dálkové ovládání
• Dětská pojistka

🔄 VERZE SYSTÉMU 7M3 962 258

✨ Vývojové stupně:

🔧 Varianty hardware:

🛠️ DIAGNOSTIKA A SERVIS

Diagnostické nástroje:

• ✅ VCDS/VAG-COM - plná podpora
• ✅ VAS 5051/5052
• ⚠️ OBDeleven - základní
• ⚠️ Delphi DS150e

Adresace v diagnostice:

• 🎯 42 - Levé zadní dveře
• 🎯 52 - Pravé zadní dveře (pokud jsou)

Měřené bloky:

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 7M3 962 258 M:

• Anti-trap kalibrace nutná
• Mazání vedení pravidelně
• Dětská pojistka kontrola
• Nouzové otevření znát
• Baterie při učení 12V+
• Pozor na prsty/ruce

💡 KÓDOVÁNÍ A ADAPTACE

Struktura kódování:

• 5-místné číslo
• Určuje konfiguraci

Kódovací hodnoty:

Příklad kódování:

00031 = Vše kromě auto-close
00007 = Základní + komfort + dálkové

🔧 POSTUP VÝMĚNY MODULU

Příprava:

1. Baterie nabitá
2. VCDS připraven
3. Dveře v servisní poloze
4. Nářadí T20/T25/T30
5. 1 hodina času

Demontáž vadného modulu:

1. Odpojit baterii
2. Otevřít dveře 50%
3. Demontovat čalounění dveří
4. Odstranit plastový kryt
5. Odpojit konektor modulu (T14a)
6. Vyšroubovat modul (3x T25)
7. Odpojit bowden/táhla
8. Vyjmout modul s motorem

Montáž nového modulu:

1. Kontrola čísla dílu
2. Namontovat modul
3. Připojit bowden/táhla
4. 3x šroub T25 (10 Nm)
5. Připojit konektor T14a
6. Test před složením
7. Namontovat kryty
8. Připojit baterii

Učení po výměně:

VCDS postup:
1. 42-Levé dveře
2. Základní nastavení
3. Skupina 001 - Učení poloh
4. Spustit
5. Dveře se 3x otevřou/zavřou
6. Uložit
7. Test funkce

📊 SCHÉMA ZAPOJENÍ

Hlavní konektor T14a:

Motor připojení:

• 2-pólový DC motor
• Reverzace polarity
• PWM řízení rychlosti
• Proudová ochrana

🚨 SERVISNÍ POSTUPY

Nouzové otevření:

1. Odstranit krytku
2. Zatáhnout bowden
3. Dveře odblokované
4. Ručně posunout

Servisní poloha:

VCDS:
42-Levé dveře
Výstupní test
Servisní poloha
(dveře 50% pro servis)

Reset adaptací:

Základní nastavení:
Skupina 000 - Reset vše
Skupina 001 - Učení poloh
Skupina 002 - Anti-trap síla

🔍 KALIBRACE ANTI-TRAP

Nastavení citlivosti:

Postup kalibrace:

VCDS:
42-Levé dveře
Adaptace
Kanál 01 - Anti-trap
Hodnota: 3 (standard)
Test → Uložit

📈 UPGRADE MOŽNOSTI

Retrofit elektrických dveří:

🔋 ÚDRŽBA SYSTÉMU

Pravidelná údržba:

• Mazání vedení (6 měsíců)
• Čištění kolejnic
• Kontrola mikrospínačů
• Test anti-trap
• Kontrola bowdenů

Mazací body:

• Horní vedení - silikonový sprej
• Spodní vedení - lithiové mazivo
• Ložiska kol - plastické mazivo
• Zámkový mechanismus - WD-40
• Bowdeny - teflonový sprej

Životnost komponent:

• Motor: 100-150k cyklů
• Modul: 10-15 let
• Mikrospínače: 50k cyklů
• Vedení: 200k km
• Bowdeny: 100k km

🎯 SPECIÁLNÍ FUNKCE

Komfortní funkce:

• One-touch otevření
• Dálkové ovládání
• Zavření s alarmem
• Dětská pojistka
• Obstacle detection

Servisní módy:

Login: 11463
- Manual mode
- Speed adjust
- Force adjust
- Maintenance counter
- Production test

🏁 ZNÁMÉ PROBLÉMY

Mechanické závady:

• Ložiska kol opotřebená
• Vedení znečištěné
• Bowden přetržený
• Motor slabý
• Mikrospínač vadný

Elektrické závady:

• Modul přehřívání
• LIN komunikace
• Hall senzory
• Konektor koroze
• Software bug

Řešení:

• Pravidelné mazání
• Čištění vedení
• Výměna ložisek
• Update firmware
• Kontrola konektorů

Prevence:

• Mazat každých 6 měsíců
• Neforcírovat zavření
• Udržovat čisté
• Kontrola napětí
• Servis po 50k km
