Řídicí jednotka 8E0959433 - Komfortní systém pro Audi A4 B6/B7 (8E)

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 8E0959433 je centrální řídicí jednotka komfortních systémů (Komfortsteuergerät) používaná v Audi A4 B6 (2000-2006) a A4 B7 (2004-2008), včetně variant Avant, Cabriolet, S4 a RS4. Tato jednotka řídí centrální zamykání, elektrická okna, elektrická zrcátka, alarm, Coming/Leaving Home a další komfortní funkce přes CAN-Bus síť.

Klíčové údaje:

• 🏭 Výrobce: Temic/Continental pro Audi AG
• ⚙️ Typ jednotky: Komfort-Steuergerät (KSG)
• 📅 Období výroby: 2000-2008
• 💡 Platforma: B6/B7 (Typ 8E/8H)
• 🔐 Označení: J393 - Centrální řídicí jednotka komfortního systému
• 📍 Umístění: Levý sloupek A (za přístrojovou deskou)
• 🔧 Generace: 2. generace CAN KSG
• 🚗 Modely: A4/S4/RS4 Sedan, Avant, Cabriolet

✅ HLAVNÍ FUNKCE

Jednotka 8E0959433 řídí: • Centrální zamykání s dálkovým ovládáním
• Elektrické ovládání všech oken
• Elektrická zrcátka s pamětí a vyhříváním
• Alarm s ultrazvukovými čidly
• Coming/Leaving Home osvětlení
• Convenience opening/closing
• Vnitřní osvětlení s postupným stmíváním
• Safe-lock a Auto-lock funkce

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (9-16V)
• Klidový odběr: < 1.5 mA
• Provozní odběr: 3-20A
• Max. zatížení: 80A celkem
• Wake-up čas: < 100ms
• Pracovní teplota: -40°C až +85°C

Hardware specifikace:

• Procesor: 16-bit Infineon C167
• Frekvence: 40 MHz
• RAM: 32 KB
• Flash paměť: 512 KB
• EEPROM: 8 KB
• I/O kanály: 60+ vstupů/výstupů
• Relé: 8 interních
• Konektory: 3x multi-pin (73 pinů celkem)

Komunikační rozhraní:

• CAN-Bus Komfort: 100 kbit/s
• CAN-Bus Antrieb: 500 kbit/s (gateway)
• LIN-Bus: 19.2 kbit/s (2 kanály)
• RF přijímač: 433.92 MHz
• Protokol: KWP2000
• Diagnostika: Přes J533 Gateway

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

Audi A4 B6 (8E) 2000-2006: • 1.6 - 102 HP
• 1.8T - 150/163/170/190 HP
• 2.0 - 130 HP
• 2.0 FSI - 150 HP
• 2.4 V6 - 170 HP
• 3.0 V6 - 220 HP
• 1.9 TDI - 100/115/130 HP
• 2.5 TDI V6 - 155/163/180 HP
• S4 4.2 V8 - 344 HP
• RS4 4.2 V8 - 380 HP (B7)

Audi A4 B7 (8E) 2004-2008: • 1.6 - 102 HP
• 1.8T - 163 HP
• 2.0 TFSI - 170/200/220 HP
• 3.2 FSI V6 - 255 HP
• 2.0 TDI - 140/170 HP
• 2.7 TDI V6 - 180 HP
• 3.0 TDI V6 - 204/233 HP

Audi A4 Cabriolet (8H) 2002-2009: • Všechny benzínové motorizace
• Dodatečné funkce pro střechu

Seat Exeo (3R) 2008-2013: • Převzatá platforma A4 B6/B7

Verze jednotky:

Alternativní čísla:

⚡ FUNKCE JEDNOTKY

1. Centrální zamykání:

• Remote control - dálkové ovládání 433 MHz
• Selective unlock - výběrové odemykání
• Safe-lock - dvojité zamčení
• Auto-lock - při rychlosti 15 km/h
• Auto-unlock - při vytažení klíče
• Emergency unlock - nouzové odemčení
• Trunk release - otevření kufru
• Fuel flap - odemčení víčka nádrže

2. Správa oken:

• One-touch - automatické ovládání
• Convenience open - otevření klíčem
• Convenience close - zavření klíčem
• Rain closing - zavření při dešti (s čidlem)
• Anti-trap - ochrana proti sevření
• Thermal protection - tepelná ochrana
• Winter position - zimní režim
• Normalization - učení pozic

3. Elektrická zrcátka:

• Electric adjustment - elektrické nastavení
• Memory function - paměť pozic (2 pozice)
• Folding mirrors - elektrické sklápění
• Heating - vyhřívání
• Auto-dimming - automatické ztmavení
• Reverse dip - sklopení při zpátečce
• Synchronous adjustment - synchronní nastavení
• Puddle lights - osvětlení pod zrcátky

4. Alarm systém:

• Perimeter protection - obvodová ochrana
• Interior monitoring - ultrazvukové čidlo
• Tow-away protection - ochrana proti odtažení
• Backup horn - záložní siréna
• LED indicator - LED indikace
• Panic function - panik tlačítko
• Silent alarm - tichý alarm
• DWA - Diebstahlwarnanlage

5. Osvětlení:

• Coming Home - 0-60 sekund
• Leaving Home - 0-30 sekund
• Interior dimming - postupné stmívání
• Door warning - výstražná světla
• Footwell lights - osvětlení nohou
• Reading lights - čtecí světla
• Trunk light - osvětlení kufru
• Glove box light - osvětlení schránky

6. Komfortní funkce:

• Easy Entry - snadný nástup (Cabrio)
• Seat memory - paměť sedadel (výbava)
• Steering column - nastavení volantu
• Rain sensor - dešťový senzor
• Convenience messages - komfortní hlášení
• Battery management - správa baterie
• Sleep mode - režim spánku
• Wake-up - probuzení systému

7. Síťová komunikace:

• CAN gateway - komunikace s J533
• LIN master - řízení LIN sítě
• Diagnostics - diagnostické funkce
• Coding - kódování funkcí
• Adaptation - adaptační kanály
• Component list - seznam komponent
• Software update - aktualizace SW
• Error memory - paměť závad

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

VCDS/VAG-COM přístup:

VCDS IDENTIFIKACE:

Address 46: Central Conv.    Labels: 8E0-959-433.lbl
Part No: 8E0 959 433 F
Component: Komfortgerät    8E0
Coding: 00258
Shop #: WSC 06314 000 00000
VCID: 2468BCD0F2143658

3 Faults Found:
00955 - Key 1
        09-00 - Adaptation Limit Surpassed
00956 - Key 2
        07-10 - Signal too Low - Intermittent
01134 - Alarm Horn (H12)
        30-00 - Open or Short to Plus

Kódování (5 číslic):

KÓDOVÁNÍ 8E0959433:

Pozice 1: Region
0 = Německo/EU
1 = USA/Kanada
2 = Velká Británie
3 = Japonsko
4 = Zbytek světa

Pozice 2: Typ vozidla
0 = Sedan/Avant standard
1 = Sedan/Avant Quattro
2 = Cabriolet FWD
3 = Cabriolet Quattro
4 = S4/RS4

Pozice 3: Výbava
0 = Základní
1 = Alarm
2 = El. zrcátka + paměť
3 = Alarm + el. zrcátka
4 = Plná výbava

Pozice 4-5: Funkce
00 = Standard
58 = Convenience plus
68 = S-line paket
78 = Všechny funkce

Příklad: 00258
= EU, Sedan standard, el. zrcátka, convenience

Adaptační kanály:

⚠️ ČASTÉ ZÁVADY

Typické problémy:

Diagnostické kódy (DTC):

ČASTÉ KÓDY 8E0959433:

00532 - Supply Voltage B+
        07-10 - Signal too Low
        → Nízké napětí baterie

00652 - Drivers Door Lock Motor (V56)
        07-00 - Short to Ground
        → Motor zámku dveří řidiče

00653 - Passenger Door Lock Motor (V57)
        → Motor zámku spolujezdce

00654 - Rear Left Door Lock Motor (V115)
        → Motor zámku zadní levý

00655 - Rear Right Door Lock Motor (V116)
        → Motor zámku zadní pravý

00928 - Locking Module for Central Locking
        → Modul centrálního zamykání

00929 - Central Locking Key Button
        → Tlačítko centrálního zamykání

00955 - Key 1
        09-00 - Adaptation Limit Surpassed
        → Klíč 1 - překročena adaptace

00956 - Key 2
        → Klíč 2

00979 - Outside Temp Sensor (G17)
        → Venkovní teploměr

01134 - Alarm Horn (H12)
        30-00 - Open or Short to Plus
        → Houkačka alarmu

01235 - Door Control Module Driver (J386)
        49-00 - Incorrect Software Version
        → Modul dveří řidiče

01236 - Door Control Module Passenger (J387)
        → Modul dveří spolujezdce

01237 - Door Control Module Rear Left (J388)
        → Modul zadních levých dveří

01238 - Door Control Module Rear Right (J389)
        → Modul zadních pravých dveří

01330 - Central Control Module for Comfort System
        → Centrální komfortní modul

01359 - Interior Monitoring Sensors
        → Vnitřní čidla alarmu

01367 - Central Locking Pump Motor (V137)
        → Motor centrálního zamykání

01504 - Bulb for Reading Light
        → Žárovka čtecího světla

01516 - Terminal 15
        → Svorka 15

01542 - Angle Sensor for Driver Seat
        → Úhlový senzor sedadla

01795 - Vehicle Speed Signal
        → Signál rychlosti

02325 - Control Module Temperature
        → Teplota modulu

02536 - Comfort CAN Bus
        → Komfortní CAN

65535 - Internal Control Module Memory Error
        → Vnitřní chyba paměti

💡 POSTUPY

Výměna komfortní jednotky:

VÝMĚNA 8E0959433:

PŘÍPRAVA:
1. Backup dat:
   - Kódování (5 číslic)
   - Všechny adaptace
   - Seznam klíčů

2. Nářadí:
   - VCDS/VAG-COM
   - T20, T25 Torx
   - Plastové páčidla

DEMONTÁŽ:
1. Odpojit baterii (-)
2. Počkat 3 minuty
3. Demontovat:
   - Kryt pod volantem
   - Boční panel A-sloupku (levý)
   - Část palubní desky
4. Lokace KSG:
   - Za přístrojovkou vlevo
   - U A-sloupku
5. Odpojit:
   - 3x konektor (73 pinů)
   - Anténní kabel
6. Vyšroubovat 3x T25
7. Vyjmout jednotku

MONTÁŽ:
1. Nová jednotka
2. Zkontrolovat číslo dílu
3. Zapojit všechny konektory
4. Přišroubovat 3x T25
5. Sestavit interiér

PROGRAMOVÁNÍ:
1. Připojit baterii
2. VCDS:
   [46 - Central Conv.]

3. [07 - Coding]
   Zadat 5místný kód
   Např: 00258

4. [10 - Adaptation]
   Nastavit všechny kanály:
   01: Počet klíčů
   02-10: Dle výbavy

5. Učení klíčů:
   [10 - Adaptation]
   Channel 01: Počet klíčů
   Channel 20: Start učení

6. Normalizace oken:
   Pro každé okno:
   - Zavřít úplně
   - Držet 3s nahoru
   - Otevřít úplně
   - Držet 3s dolů

7. Test funkcí:
   - Centrální zamykání
   - Všechna okna
   - Zrcátka
   - Alarm
   - Osvětlení

8. [05 - Clear DTCs]

Reset po vybité baterii:

RESET KOMFORTU:

1. Připojit baterii
2. Zapnout zapalování
3. VCDS:
   [46 - Central Conv.]

4. [10 - Adaptation]
   Channel 15: Reset

5. Znovu nastavit:
   - Normalizace oken
   - Pozice zrcátek
   - Adaptační hodnoty

6. Test všech funkcí

📊 MĚŘICÍ BLOKY VCDS

MVB pro 8E0959433:

MVB 001: Základní
1: Napětí baterie (V)
2: Terminal status
3: Teplota (°C)
4: Status KSG

MVB 002: Klíče
1: Klíč 1 status
2: Klíč 2 status
3: Klíč 3 status
4: Aktivní klíč

MVB 003: Centrální zamykání
1: Dveře řidiče
2: Dveře spolujezdce
3: Dveře zadní L
4: Dveře zadní R

MVB 004: Okna
1: Okno řidiče (%)
2: Okno spolujezdce (%)
3: Okno zadní L (%)
4: Okno zadní R (%)

MVB 005: Zrcátka
1: Pozice L (X/Y)
2: Pozice R (X/Y)
3: Vyhřívání
4: Sklopení

MVB 006: Osvětlení
1: Coming Home
2: Leaving Home
3: Interiér (%)
4: Status

MVB 007: Alarm
1: Armed status
2: Sensor L
3: Sensor R
4: Trigger history

MVB 008: Vstupy
1: Klíč v zapalování
2: Dveře otevřené
3: Rychlost (km/h)
4: Terminal 15

MVB 009: Výstupy
1: Relé 1-4
2: Relé 5-8
3: PWM výstupy
4: Status

MVB 010: CAN-Bus
1: Komfort status
2: Gateway comm
3: Chyby
4: Přenosová rychlost

📈 CENY A DOSTUPNOST (2024)

Ceny jednotky:

Servisní náklady:

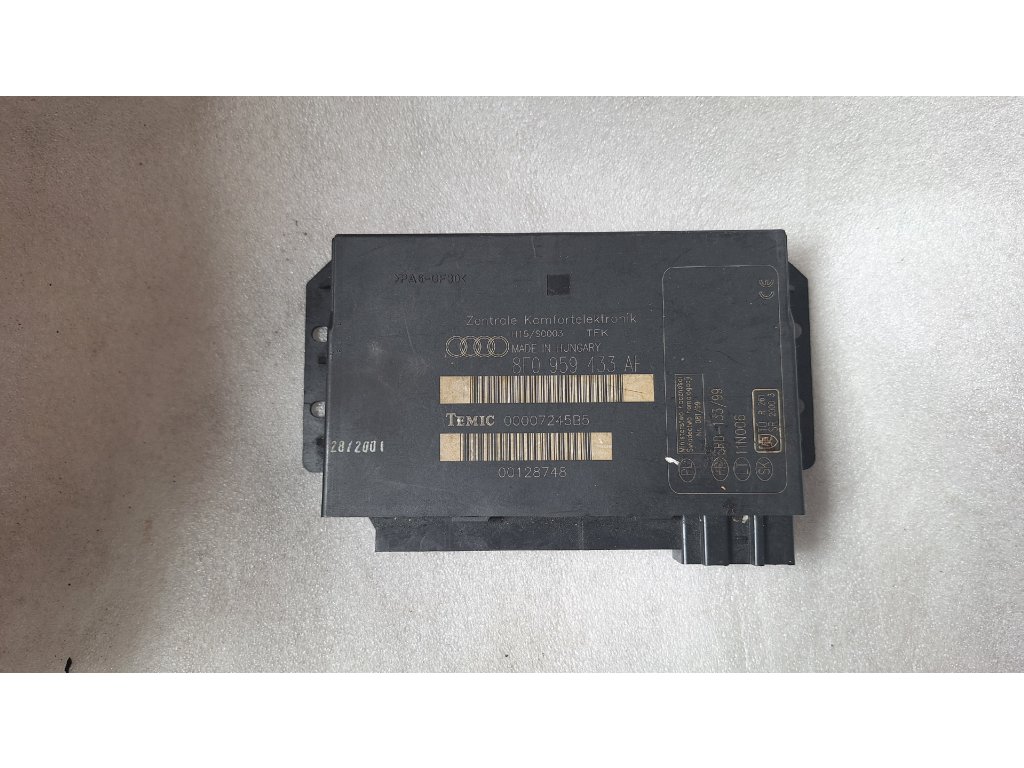

🔍 IDENTIFIKACE

Jak poznat 8E0959433:

Fyzická identifikace: • Štítek: 8E0959433 + suffix
• Označení: Komfortgerät nebo J393
• Umístění: Levý A-sloupek
• Konektory: 3x (černý, hnědý, šedý)
• Velikost: 150x100x40mm
• Barva: Černá
• Výrobce: Temic/Continental

Software identifikace: • VAG-COM Address: 46
• Component: Komfortgerät 8E0
• Platform: B6/B7

🛡️ VÝHODY A NEVÝHODY

Výhody:

• ✅ Vysoká dostupnost - běžný díl
• ✅ Dobrá cena - levné náhradní díly
• ✅ Jednoduchost - snadná diagnostika
• ✅ Spolehlivost - osvědčená konstrukce
• ✅ Kompatibilita - B6 i B7

Nevýhody:

• ❌ Omezené funkce - starší generace
• ❌ Bez Keyless Go - není podporováno
• ❌ Citlivost na vodu - zatékání
• ❌ Pomalá komunikace - starší CAN
• ❌ Žádný MOST-Bus - bez optiky

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

KSG jednotka 8E0959433 je spolehlivá a cenově dostupná komfortní jednotka pro Audi A4 B6/B7. Nabízí všechny základní komfortní funkce s dobrou spolehlivostí. Ideální pro běžnou údržbu a opravy.

Doporučení:

• ✅ Vhodná pro: A4 B6/B7 všechny verze
• ✅ Funkce: Standardní komfort
• ✅ Spolehlivost: Dobrá
• 🔧 Servis: Jednoduchý
• 💰 Hodnota: Výborná

Hodnocení:

⭐⭐⭐⭐ 7.5/10 • Funkčnost: 7/10
• Spolehlivost: 8/10
• Cena: 9/10
• Dostupnost: 10/10
• Složitost: 5/10

📝 DŮLEŽITÉ POZNÁMKY

Před nákupem:

• Ověřit suffix (E-G nejlepší)
• Kontrola na vodní škody
• Test RF přijímače
• Připravit kódování

Časté problémy A4 B6/B7:

• Pumpa centrálního zamykání - hlučnost
• Motory oken - opotřebení po 150.000 km
• Ultrazvuková čidla - citlivost
• Anténa DO - slabý signál

Tipy pro údržbu:

• Kontrola těsnění A-sloupku
• Mazání zámků 2x ročně
• Čištění kontaktů konektorů
• Výměna baterií v klíčích včas
